Багатоступеневий занурювальний осьовий насос
Номер патенту: 55804
Опубліковано: 15.04.2003
Автори: Євтушенко Анатолій Олександрович, Твердохліб Ігор Борисович, Лилак Микола Миколайович, Єлін Олександр Валерійович
Формула / Реферат

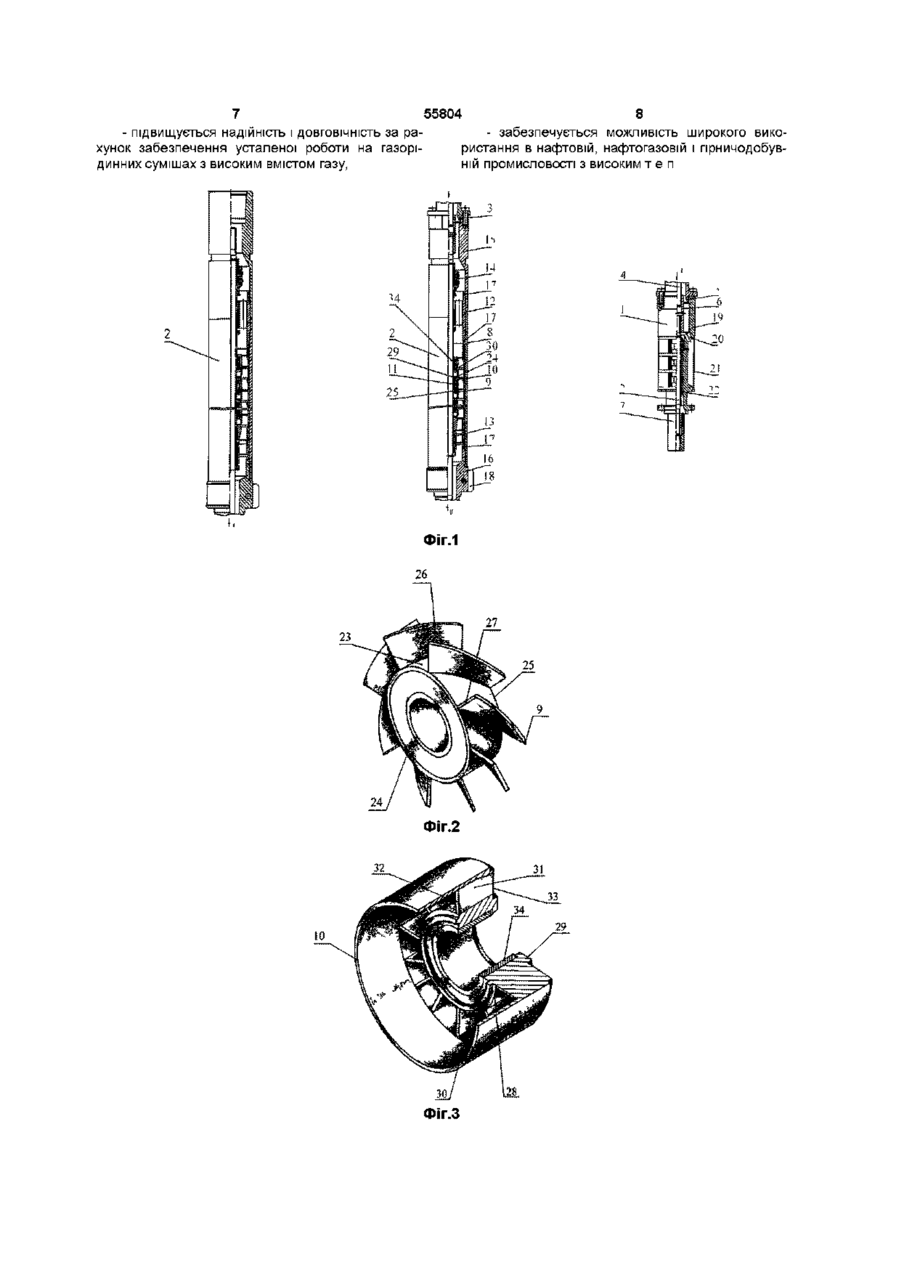

Багатоступеневий занурювальний осьовий насос, що містить послідовно розташовані на валу усередині корпусу осьові ступені, кожен з яких складається з робочого колеса і статорного апарата, який відрізняється тим, що робоче колесо виконано у вигляді втулки, що має з боку входу в колесо діаметр, що дорівнює:
,
де Dн.рк. - зовнішній діаметр робочого колеса;
KD = 3,2
4,5 - коефіцієнт діаметра робочого колеса;
Q - подача насоса;
n - частота обертання,
у якій на торцевих поверхнях закріплені шайби, виготовлені з антифрикційного зносостійкого матеріалу, а на бічній поверхні по гвинтовій лінії з кроком, що дорівнює:
де
- втулкове відношення на вході в робоче колесо,
розташовано лопаті, що мають округлену форму вхідних кромок, з кутами нахилу до торців втулки, що підлягають закону:
де
- кут нахилу лопаті на радіусі ri;
S - крок гвинтової лінії;
ri - радіус, що відлічується від осі робочого колеса до поточної точки на поверхні лопаті,
і густотою лопатевої ґратки на зовнішньому діаметрі, обумовленою співвідношенням:
де
- густота лопатевої ґратки робочого колеса на зовнішньому діаметрі;
lн.рк - довжина лопаті на зовнішньому діаметрі;
- число лопатей,
при цьому статорний апарат має втулку, у якій на торцевих поверхнях розташовані бурти, а на бічній поверхні встановлені радіально в напрямку, паралельному осі ступеня, лопатки з округленими вхідними і вихідними кромками, що мають густоту ґратки на середньому діаметрі, визначену співвідношенням:
де
- густота лопаткової ґратки статорного апарата на середньому діаметрі;
- довжина лопатки;
zca - число лопаток;
Dcp.ca - середній діаметр лопатки статорного апарата.
Текст
Багатоступеневий занурювальний осьовий насос, що містить послідовно розташовані на валу усередині корпусу осьові ступені, кожен з яких складається з робочого колеса і статорного апарата, який відрізняється тим, що робоче колесо виконано у вигляді втулки, що має з боку входу в колесо діаметр, що дорівнює -2 1 '-' н рк Кг D нрк Q де dBm = '-'нрк 2xarctg Д е Рл (гі) ' КУТ нахилу лопаті на радіусі г,, S - крок гвинтової лінії, г, - радіус, що відлічується від осі робочого колеса до поточної точки на поверхні лопаті, і густотою лопатевої ґратки на зовнішньому діаметрі, обумовленою співвідношенням ь 'нрк нрк TIXD -рк = 0,7 -ь 1,3, нрк де х н р к - густота лопатевої ґратки робочого колеса на зовнішньому діаметрі, Ін рк - довжина лопаті на зовнішньому діаметрі, -рк - число лопатей, 60хп де D HpK - ЗОВНІШНІЙ діаметр робочого колеса, KD = 3,2 - - 4,5 - коефіцієнт діаметра робочого ко= леса, Q - подача насоса, п - частота обертання, у якій на торцевих поверхнях закріплені шайби, виготовлені з антифрикційного зносостійкого матеріалу, а на бічній поверхні по гвинтовій лінії з кроком, що дорівнює л х Р н р к x(1+d B m) розташовано лопаті, що мають округлену форму вхідних кромок, з кутами нахилу до торців втулки, що підлягають закону 480 xQ
ДивитисяДодаткова інформація
Назва патенту англійськоюMulti-step submersible axial pump
Автори англійськоюYevtushenko Anatolii Oleksandrovych, Yelin Oleksandr Valeriiovych, Tverdokhlib Ihor Borysovych
Назва патенту російськоюМногоступенчатый погружаемый осевой насос
Автори російськоюЕвтушенко Анатолий Александрович, Елин Александр Валерьевич, Твердохлиб Игорь Борисович
МПК / Мітки
МПК: F04D 3/00
Мітки: насос, багатоступеневий, осьовий, занурювальний
