Фільтр для очистки рідин

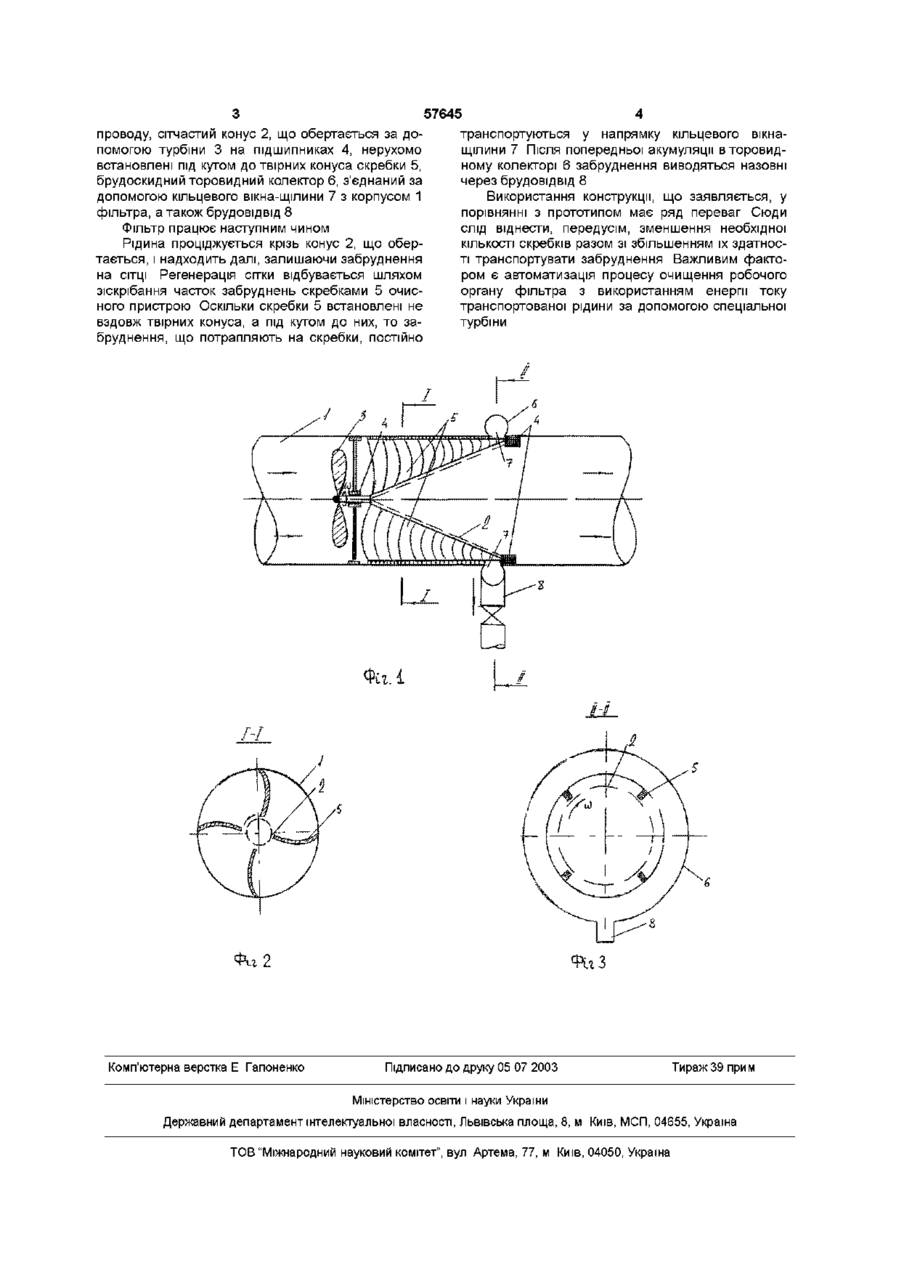

Фільтр для очистки рідин, що включає робочий орган у вигляді сітчастого конуса, розміщеного в трубопроводі, і очисний пристрій у вигляді системи скребків, який відрізняється тим, що скребки являють собою вигнуті трикутні пластини, які нерухомо встановлені під кутом до твірних сітчастого конуса, а їх вигнутість направлена за напрямком обертання конуса, яке забезпечується використанням спеціальної турбіни Винахід відноситься до сітчастих, а більш конкретно - до конічних сітчастих фільтрів, що застовуються для очистки технічної води на промислових об'єктах, для згущення сумішей, що транспортуються водою, у хімічному виробництві, атомній енергетиці і т ін ВІДОМІ конусні фільтри декількох конструкцій (див а с СРСР №169067, М кл В 01 Д 25/04, 1963р , а с СРСР №205809, М кл В 01 Д 33/02, 1965р , а с СРСР №1279653, М кл В 01 Д 35/02, 1985р , а с СРСР №1304850, М кл В 01 Д 35/02, 1985р) Ці фільтри встановлюються у трубопроводі В своєму складі вони мають робочий орган у вигляді конусоподібного сітчастого полотна і очисний пристрій, що, як правило, виконаний у вигляді скребків і слугує для регенерації сітчастого полотна Один з елементів - сітка або очисний пристрій змінює своє положення під час роботи, інший нерухомий Для відводу виділених з води часток назовні влаштовується брудовідвідний тракт тієї чи іншої конструкції Рідина, яка профільтрована крізь сітку, направляється до споживача Забруднюючі частки, що залишились на СІТЦІ, скребками очисного пристрою знімаються з неї і виводяться назовні саний в авторському СВІДОЦТВІ №1304850, М кл В 01 Д 35/02, 1985р Ця конструкція включає нерухоме сітчасте полотно у вигляді зрізаного конуса з гофрованою поверхнею, очисний пристрій у вигляді системи скребків, які разом утворюють пластинчасту діафрагму, а також брудовідвідний тракт, який бере початок біля меншої основи сітчастого конуса Однак очистка за допомогою такої системи скребків не забезпечує надійної роботи фільтра, оскільки очисний пристрій виконаний рухомим з необхідністю приведення його в дію за допомогою громіздкої системи тяг, огинаючих роликів та пружин Завданням винаходу, що заявляється, є збільшення здатності скребків транспортувати забруднення Це завдання досягається тим, що фільтр, що включає робочий орган у вигляді сітчастого конуса, розміщеного в трубопроводі, і очисний пристрій у вигляді системи скребків, які являють собою вигнуті трикутні пластини, що нерухомо встановлені під кутом до твірних сітчастого конуса, а їх вигнутість направлена за напрямком обертання конуса, яке забезпечується використанням спеціальної турбіни Криволінійна форма скребків забезпечує їх більшу транспортуючу здатність за рахунок автоматичного переміщення забруднень до брудовідводу при обертанні сітчастого конуса за допомогою спеціальної турбіни На фіг 1 представлений поздовжній, а на фіг 2, Загальним недоліком цих конструкцій є те, що очищення сітки від забруднень виконується за допомогою очисного пристрою досить складної конструкції, а намагання спростити конструкцію скребків призводять до зниження ефективності процесу очищення До пристрою, близького за технічною суттю до заявлюваного, може бути віднесений фільтр, опи З - поперечні (ВІДПОВІДНО 1-І І ІІ-ІІ) розрізи фільтра Фільтр містить корпус 1 у вигляді ділянки трубо ю (О ю проводу, сітчастий конус 2, що обертається за допомогою турбіни 3 на підшипниках 4, нерухомо встановлені під кутом до твірних конуса скребки 5, брудоскидний торовидний колектор 6, з'єднаний за допомогою кільцевого вікна-щілини 7 з корпусом 1 фільтра, а також брудовідвід 8 Фільтр працює наступним чином Рідина проціджується крізь конус 2, що обертається, і надходить далі, залишаючи забруднення на СІТЦІ Регенерація сітки відбувається шляхом зіскрібання часток забруднень скребками 5 очисного пристрою Оскільки скребки 5 встановлені не вздовж твірних конуса, а під кутом до них, то забруднення, що потрапляють на скребки, постійно 57645 транспортуються у напрямку кільцевого вікнащілини 7 Після попередньої акумуляції в торовидному колекторі 6 забруднення виводяться назовні через брудовідвід 8 Використання конструкції, що заявляється, у порівнянні з прототипом має ряд переваг Сюди слід віднести, передусім, зменшення необхідної КІЛЬКОСТІ скребків разом зі збільшенням їх здатності транспортувати забруднення Важливим фактором є автоматизація процесу очищення робочого органу фільтра з використанням енергії току транспортованої рідини за допомогою спеціальної турбіни Кг.і Комп'ютерна верстка Е Гапоненко Підписано до друку 05 07 2003 Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ТОВ "Міжнародний науковий комітет", вул Артема, 77, м Київ, 04050, Україна
