Роторний сепаратор картоплекопача

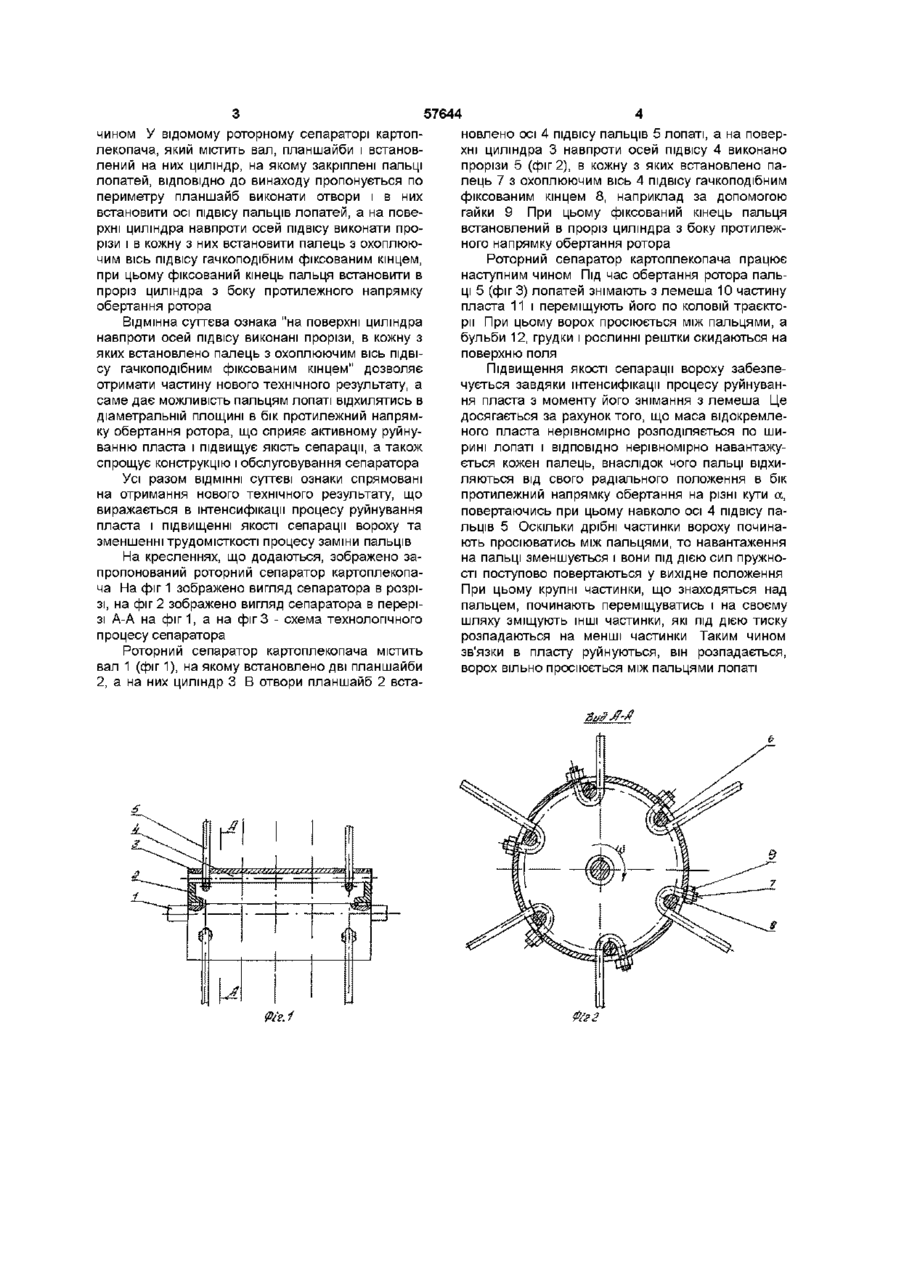

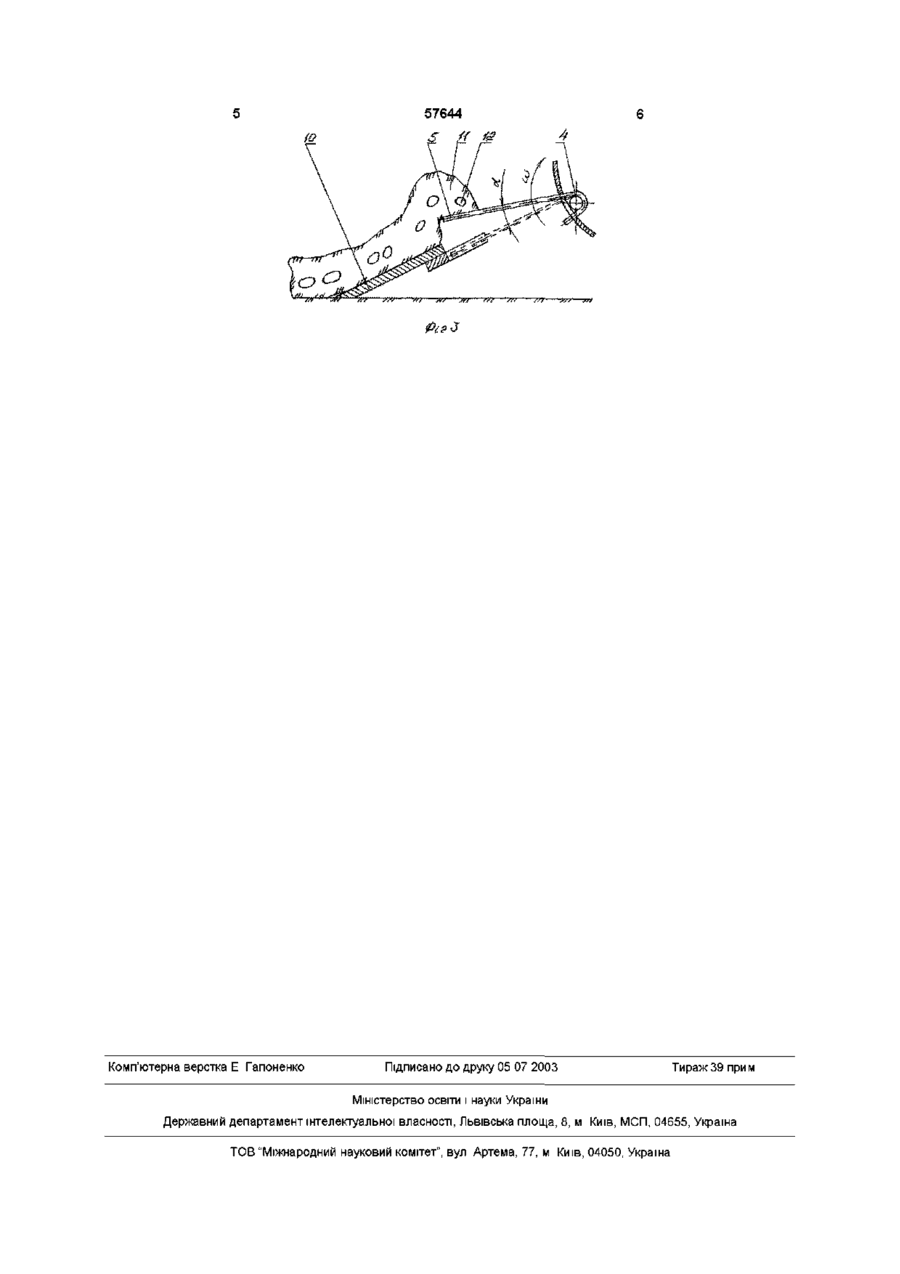

Роторний сепаратор картоплекопача, що містить вал, планшайби і встановлений на них циліндр, на якому закріплені пальці лопатей, який відрізняється тим, що по периметру планшайб виконані отвори, в які встановлені осі підвісу пальців лопатей, а на поверхні циліндра навпроти осей підвісу виконані прорізи, в кожен з яких встановлено палець з обхоплюючим вісь підвісу гачкоподібним фіксованим кінцем, при цьому фіксований кінець пальця встановлений в проріз циліндра з боку, протилежного напрямку обертання ротора Винахід належить до галузі сільськогосподарського машинобудування і може бути використаний на картоплекопачах Відомий сепаратор картоплекопача, який містить прутковий елеватор з вібраційною решіткою /див с 382 Комарістов В Ю , Дунай М Ф Сільськогосподарські машини підручник для сільськогосподарських технікумів -Київ Вища школа Головне видавництво, 1979 - 469/ Зазначений сепаратор рухається в поздовжньому напрямку і здійснює вертикальні коливання, внаслідок чого маса, яка знаходиться на його прутках, руйнується і частинки вороху просіюються крізь прогалини між прутками, а бульби, грудки і рослинні рештки сповзають по вібраційній решітці і падають на поверхню поля Але такий сепаратор допускає значні втрати бульб, які під час коливання елеватора проходять між його прутками, падають на поверхню поля і зверху присипаються просіяним грунтом, а потім ще додатково прикидаються грудками і рослинними рештками, які сходять в КІНЦІ елеватора Крім цього такий сепаратор має високу енергоємність і матеріаломісткість, а також складну конструкцію конструкцію, а коливання решета викликають вібрації, які негативно позначаються на МІЦНОСТІ деталей картоплекопача і на самопочутті тракториста Найбільш близьким за технічною суттю до роторного сепаратора, що пропонується, є сепаратор, який включає вал і встановлений на ньому пакет шайб стягнутий болтами, а між шайбами встановлені пальці лопатей /див с 51 Комплекс машин для возделывания и уборки картофеля Руководство по техническому обслуживанию Москва, ГОСНИТИ, 1987 -56с/ Використання даного сепаратора дозволяє сепарувати ворох, виділяти з нього бульби і вкладати їх на поверхню поля Але він має той недолік, що з моменту зняття частини підкопаного пласта з лемеша в 4-му квадранті і його перенесення по коловій траєкторії в 1 -й квадрант, відбувається тільки пасивна сепарація вороху Це пояснюється тим, що пальці лопаті встановлені на валу жорстко і не мають можливості пропорційно навантаженню на палець відхилятись в діаметральній площині в бік протилежний напрямку обертання ротора, що не сприяє активному руйнуванню пласта Крім цього групова фіксація пальців в одному ряді ускладнює заміну одного пальця Відомий також сепаратор картоплекопача грохотноготипу Він МІСТИТЬ плоске решето і здійснює поздовжні коливання, внаслідок чого ворох просіюється крізь отвори решета, а бульби, грудки і рослинні рештки сходять з решета і скидаються на поверхню поля/див с 85 Г Д Петров Картофелеуборочные машины - 2-е изд перераб и доп М Машиностроение, 1984 - 320с/ Проте і цей сепаратор не забезпечує якісної сепарації вороху і допускає присипання бульб Крім цього він має високу енергоємність і матеріаломісткість, складну В основу винаходу поставлено задачу у відомому роторному сепараторі картоплекопача шляхом зміни конструкції кріплення пальців отримати новий технічний результат, що виражається в інтенсифікації процесу руйнування пласта і підвищенні якості сепарації вороху та зменшенні трудомісткості процесу заміни пальців Поставлене завдання вирішується наступним (О ю 57644 чином У відомому роторному сепараторі картоплекопача, який містить вал, планшайби і встановлений на них циліндр, на якому закріплені пальці лопатей, ВІДПОВІДНО до винаходу пропонується по периметру планшайб виконати отвори і в них встановити осі підвісу пальців лопатей, а на поверхні циліндра навпроти осей підвісу виконати прорізи і в кожну з них встановити палець з охоплюючим вісь підвісу гачкоподібним фіксованим кінцем, при цьому фіксований кінець пальця встановити в проріз циліндра з боку протилежного напрямку обертання ротора Відмінна суттєва ознака "на поверхні циліндра навпроти осей підвісу виконані прорізи, в кожну з яких встановлено палець з охоплюючим вісь підвісу гачкоподібним фіксованим кінцем" дозволяє отримати частину нового технічного результату, а саме дає можливість пальцям лопаті відхилятись в діаметральній площині в бік протилежний напрямку обертання ротора, що сприяє активному руйнуванню пласта і підвищує якість сепарації, а також спрощує конструкцію і обслуговування сепаратора Усі разом ВІДМІННІ суттєві ознаки спрямовані на отримання нового технічного результату, що виражається в інтенсифікації процесу руйнування пласта і підвищенні якості сепарації вороху та зменшенні трудомісткості процесу заміни пальців На кресленнях, що додаються, зображено запропонований роторний сепаратор картоплекопача На фіг 1 зображено вигляд сепаратора в розрізі, на фіг 2 зображено вигляд сепаратора в перерізі А-А на фіг1, а на фіг 3 - схема технологічного процесу сепаратора Роторний сепаратор картоплекопача містить вал 1 (фіг 1), на якому встановлено дві планшайби 2, а на них циліндр З В отвори планшайб 2 вста We. 1 новлено осі 4 підвісу пальців 5 лопаті, а на поверхні циліндра 3 навпроти осей підвісу 4 виконано прорізи 5 (фіг 2), в кожну з яких встановлено палець 7 з охоплюючим вісь 4 підвісу гачкоподібним фіксованим кінцем 8, наприклад за допомогою гайки 9 При цьому фіксований кінець пальця встановлений в проріз циліндра з боку протилежного напрямку обертання ротора Роторний сепаратор картоплекопача працює наступним чином Під час обертання ротора пальці 5 (фіг 3) лопатей знімають з лемеша 10 частину пласта 11 і переміщують його по коловій траєкторії При цьому ворох просіюється між пальцями, а бульби 12, грудки і рослинні рештки скидаються на поверхню поля Підвищення якості сепарації вороху забезпечується завдяки інтенсифікації процесу руйнування пласта з моменту його знімання з лемеша Це досягається за рахунок того, що маса відокремленого пласта нерівномірно розподіляється по ширині лопаті і ВІДПОВІДНО нерівномірно навантажується кожен палець, внаслідок чого пальці відхиляються від свого радіального положення в бік протилежний напрямку обертання на різні кути а, повертаючись при цьому навколо осі 4 підвісу пальців 5 Оскільки дрібні частинки вороху починають просіюватись між пальцями, то навантаження на пальці зменшується і вони під дією сил пружності поступово повертаються у вихідне положення При цьому крупні частинки, що знаходяться над пальцем, починають переміщуватись і на своєму шляху зміщують ІНШІ частинки, які під дією тиску розпадаються на менші частинки Таким чином зв'язки в пласту руйнуються, він розпадається, ворох вільно просіюється між пальцями лопаті Комп'ютерна верстка Е Гапоненко Підписано до друку 05 07 2003 Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ТОВ "Міжнародний науковий комітет", вул Артема, 77, м Київ, 04050, Україна
