Зубний імплантат

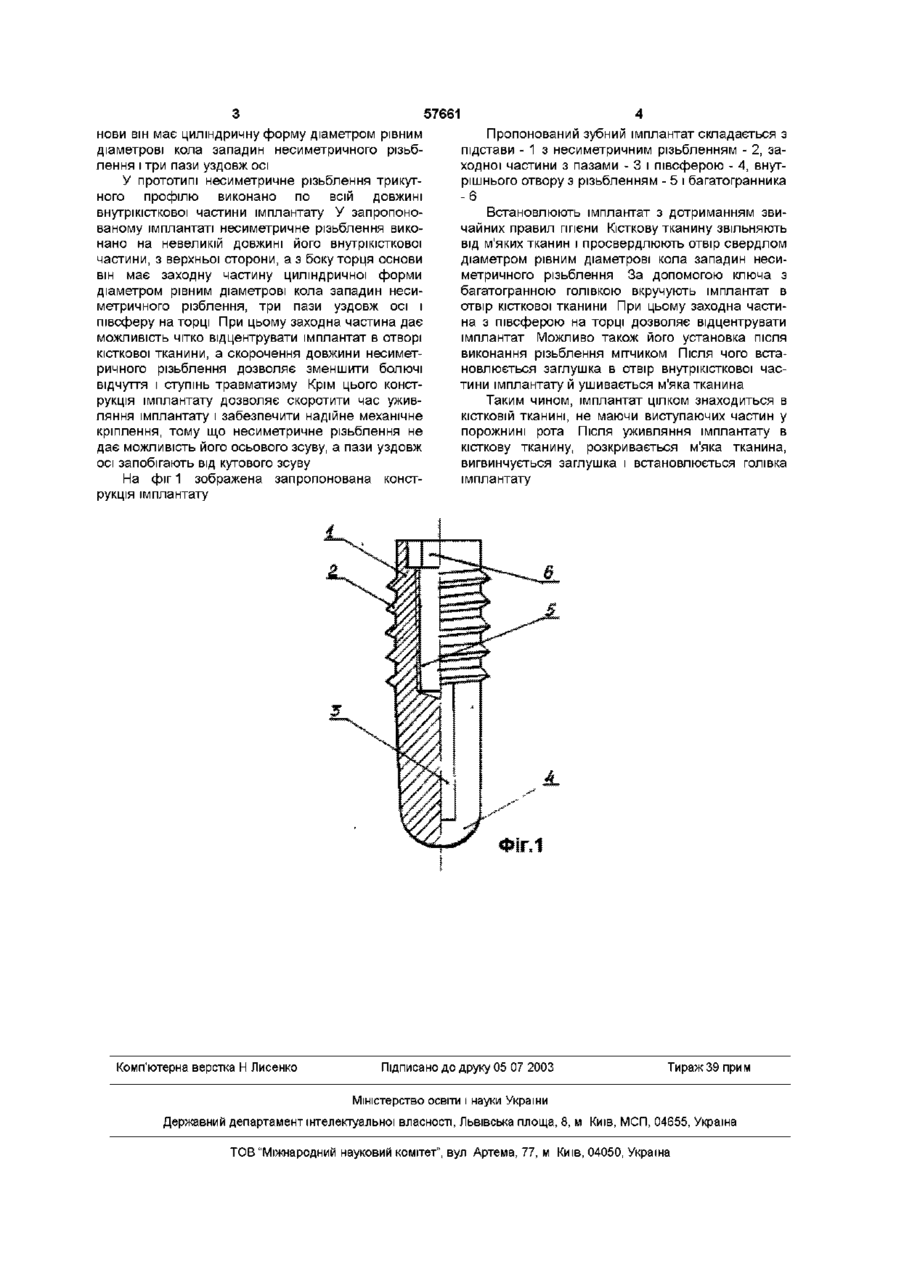

Зубний імплантат, що містить внутрішньокісткову частину у вигляді циліндричної основи з несиметричною нарізкою трикутного профілю, внутрішній багатогранник різьблення, який відрізняється тим, що несиметрична нарізка трикутного профілю виконана на частині імплантата з верхньої сторони, а з боку торця основи він має циліндричну форму діаметром, що дорівнює діаметру кола заглибин несиметричної нарізки і три пази уздовж осі Винахід відноситься до стоматологи, зокрема до зубних імплантатів, і може бути використано при протезуванні порожнини рота при частковій або повній втраті зубів Відомий зубний імплантат (патент України №17341, А61С8/00, Бюл №5, 1997), що містить порожній корпус з нарізними пазами, при цьому канал корпуса має перемінний перетин, на більшому діаметрі якого виконано різьблення, опорну голівку і розпірний гвинт із конічною хвостовою частиною, розміщений у різьбовому каналі порожнини, у якому корпус імплантат} складається з циліндричної і конічної частин, причому на циліндричній частині виконана різьблення, а на КОНІЧНІЙ розташовані подовжні направляючі трикутної форми Недоліками цього імплантату є складність конструкції, що обумовлює велику трудомісткість при його виготовленні і підвищений травматизм при установці, тому що при вкрученні розпірного гвинта «пелюстки» імплантату розсовуються і впливають на кісткову тканину, у результаті чого може травмуватися кістка Відомий зубний імплантат (патент України №19753, кл А618/00, Бюл №6 25 12 97), що містить циліндричну основу з несиметричним різьбленням трикутного профілю і голівку, причому кути при вершині профілю різьблення складають стосовно лінії, перпендикулярної подовжньої осі імплантату, 10-15° з боку голівки і 45-50° з боку торця основи, причому торцева частина основи виконана у вигляді півсфери Основним недоліком даної конструкції є те, що при установці и вживленні імплантату його голівка виступає над яснами, це створює незручність і є джерелом додаткових болючих відчуттів, у зв'язку з чим час вживления збільшується Найбільш слизьким до заявленого є зубний імплантат (патент України №37657, кл А61С8/00, Бюл №4, 2001), що містить внутрікісткову частину у вигляді циліндричної основи з несиметричним різьбленням трикутного профілю, кути при вершині якої складають стосовно лінії, перпендикулярної де' подовжньої осі імплантату 10-15° з боку голівки і 45-50° з боку основи, заходну частину з непарною КІЛЬКІСТЮ зубів, внутрішній багатогранник і різьблення з боку голівки Однак, слід зазначити, що конструкція цього імплантату містить зовнішньо несиметричне різьблення практично по всій довжині імплантату Тому при впровадженні імплантату в отвір, просвердлений у КІСТКОВІЙ тканині, приводить до підвищених болючих відчуттів і травматизму Крім цього можливо заклинювання імплантату в отворі При використанні мітчика, за допомогою нікого в отворі кісткової тканини роблять різьбленням, з огляду на довжину різьбленням, імовірність травматизму також велика Задачею винаходу є створення універсальної конструкції імплантату, що забезпечить його надійне механічне кріплення в КІСТКОВІЙ тканині, зменшить ступінь травматизму і час вживления імплантату Поставлена мета досягається тим, що різьблення трикутного профілю виконана на частині імплантату з верхньої сторони, а з боку торця ос (21)2002097752 (22) ЗО 09 2002 ( 2 4 ) 1 6 06 2 0 0 3 (О (О ю 57661 нови він має циліндричну форму діаметром рівним діаметрові кола западин несиметричного різьблення і три пази уздовж осі У прототипі несиметричне різьблення трикутного профілю виконано по всій довжині внутрікісткової частини імплантату У запропонованому імплантаті несиметричне різьблення виконано на невеликій довжині його внутрікісткової частини, з верхньої сторони, а з боку торця основи він має заход ну частину циліндричної форми діаметром рівним діаметрові кола западин несиметричного різблення, три пази уздовж осі і півсферу на торці При цьому заходна частина дає можливість чітко відцентрувати імплантат в отворі кісткової тканини, а скорочення довжини несиметричного різьблення дозволяє зменшити болючі відчуття і ступінь травматизму Крім цього конструкція імплантату дозволяє скоротити час уживляння імплантату і забезпечити надійне механічне кріплення, тому що несиметричне різьблення не дає можливість його осьового зсуву, а пази уздовж осі запобігають від кутового зсуву На фіг 1 зображена запропонована конструкція імплантату Комп'ютерна верстка Н Лисенко Пропонований зубний імплантат складається з підстави - 1 з несиметричним різьбленням - 2, заходної частини з пазами - 3 і півсферою - 4, внутрішнього отвору з різьбленням - 5 і багатогранника -6 Встановлюють імплантат з дотриманням звичайних правил ГІГІЄНИ Кісткову тканину звільняють від м'яких тканин і просвердлюють отвір свердлом діаметром рівним діаметрові кола западин несиметричного різьблення За допомогою ключа з багатогранною голівкою вкручують імплантат в отвір кісткової тканини При цьому заходна частина з півсферою на торці дозволяє відцентрувати імплантат Можливо також його установка після виконання різьблення мітчиком Після чого встановлюється заглушка в отвір внутрікісткової частини імплантату й ушивається м'яка тканина Таким чином, імплантат цілком знаходиться в КІСТКОВІЙ тканині, не маючи виступаючих частин у порожнині рота Після уживляння імплантату в кісткову тканину, розкривається м'яка тканина, вигвинчується заглушка і встановлюється голівка імплантату Підписано до друку 05 07 2003 Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ТОВ "Міжнародний науковий комітет", вул Артема, 77, м Київ, 04050, Україна
