Завіса з фіксацією

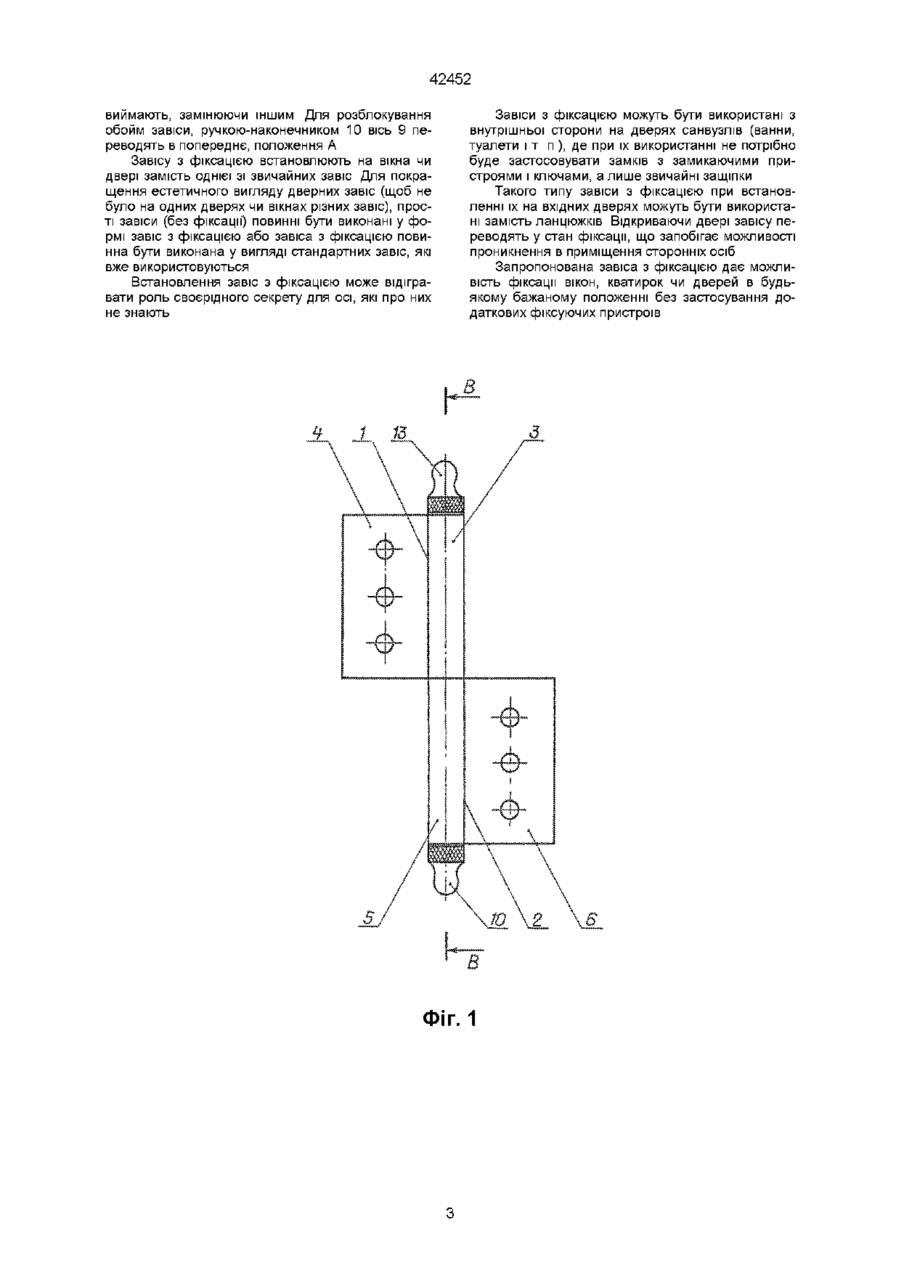

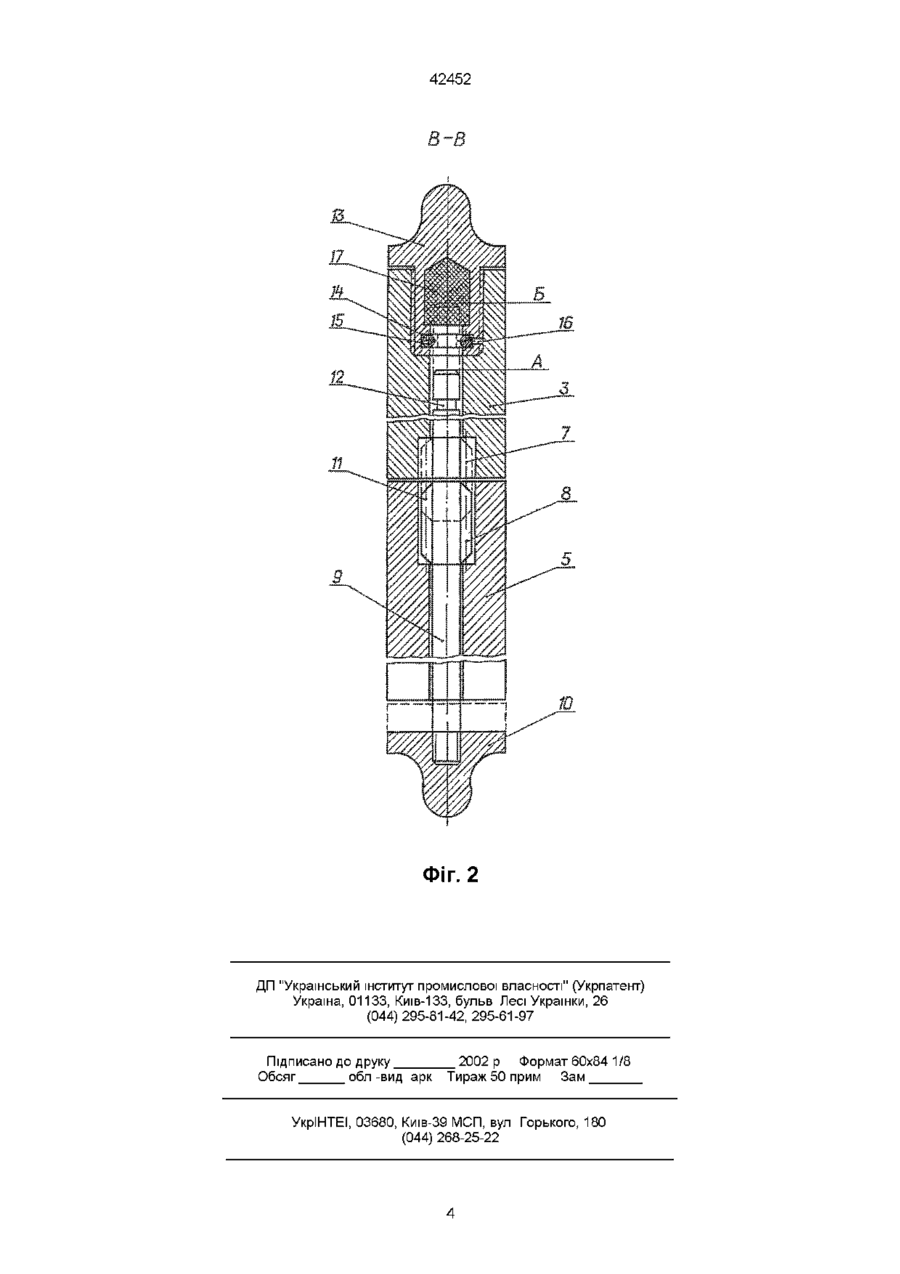

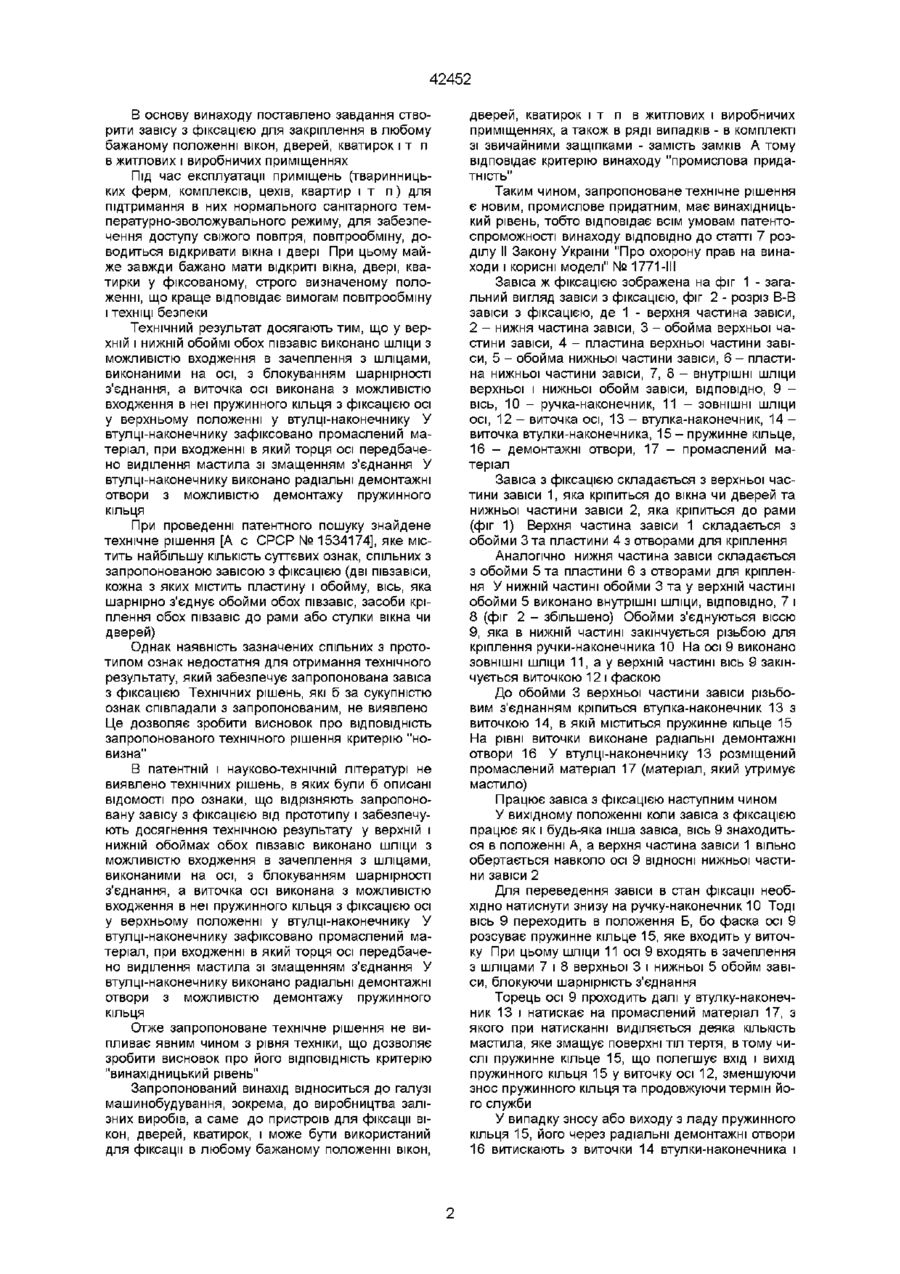

1 Завіса з фіксацією, яка складається з двох півзавіс, кожна з яких містить пластину і обойму, вісь, яка шарнірно з'єднує обойми двох півзавіс, засоби кріплення обох півзавіс до рами або стулки вікна чи дверей, яка відрізняється тим, що у верхній і нижній обоймі обох півзавіс виконано шліци з можливістю входження в зачеплення з шліцами, виконаними на осі, з блокуванням шарнірності з'єднання, а виточка осі виконана з можливістю входження в неї пружинного кільця, з фіксацією осі у верхньому положенні у втулці-наконечнику 2 Завіса з фіксацією по п 1, яка відрізняється тим, що у втулці-наконечнику зафіксовано промаслений матеріал, при входженні в який торця осі передбачено виділення мастила зі змащенням з'єднання 3 Завіса з фіксацією по п 1, яка відрізняється тим, що у втулці-наконечнику виконано радіальні отвори з можливістю демонтажу пружинного Винахід відноситься до галузі машинобудування, зокрема, до виробництва залізних виробів, а саме до пристроїв для фіксації в бажаному положенні вікон, дверей, кватирок і т п і може бути використаний в будь-якому бажаному положенні вікон, дверей, кватирок в житлових і виробничих приміщеннях, а також в ряді випадків - в комплекті зі звичайними защіпками замість замків ВІДОМІ пристрої для фіксації вікон, дверей, кватирок і т п в бажаному положенні [патент Німеччини № 610439 кп 68а, 26, 1935, Патент Великобританії № 1228485, кл Е05С17/18, 1971, А с СРСР №№ 931910, 937698, 979608, 1180473, 1567754, 1696660] Недоліком цих пристроїв є те, що вони є додатковими пристроями, а не завісами, незручні в експлуатації, матеріаломісткі, псують естетичний вигляд будівлі Порівняно з запропонованою завісою з фіксацією, де змащування відбувається автоматично, змащування мастилами для всіх цих пристроїв менш доступне і зручне, ВІДПОВІДНО, може бути здійснено невчасно, що призводить до скрипіння і зносу деталей і псування з'єднання Двері часто доводиться підпирати підручними засобами Підпирання дверей чи вікон підручними засобами теж не зовсім зручне і естетичне ВІДОМІ завіси для шарнірного з'єднання стулок дверей, вікон, кватирок з ВІДПОВІДНИМИ рамами [Патент ФРН № 767742 за 1953, Патент США № 3545032 за 1970, Патент Франції № 2211966 за 1974, А с СРСР №№ 610971, 761691, 1335666, 1603325] Недоліком цих завіс є те, що вони не мають фіксації положення стулок вікон чи дверей, тобто не дають змоги утворювати відкритий сектор під бажаним кутом для забезпечення повітрообміну з навколишнім середовищем Крім того, у вітряну погоду шиби вікон можуть бути розбиті, а двері зачинятися занадто різко (наприклад, від протягу), КІЛЬЦЯ що, ВІДПОВІДНО, призводить до поступових або ра птових відмов Найбільш близькою за технічною суттю до запропонованої завіси з фіксацією є завіса [А с СРСР № 1534174] Зазначена завіса складається з пластини і обойми, осі, яка шарнірно з'єднує обойми обох півзавіс, засобів кріплення обох півзавіс до рами або стулки дверей чи вікна, а вісь складається з східчастого болта з різьбовим наконечником і циліндра з внутрішньою різьбовою поверхнею з кільцевий виступом, опорного пальця, причому кожен з трубчатих елементів має прорізь Недоліки цієї завіси ті ж самі, що і попередніх завіс або потрібно застосовувати спеціальні, фіксатори, або вона не забезпечує фіксації стулок вікон чи дверей в заданому положенні, тобто не дає можливості утворювати відкритий сектор під бажаним кутом Від поривів вітру шиби вікон чи дверей можуть бути розбиті, а завіси вікон чи дверей або двері виходити з ладу Запропонована завіса з фіксацією дозволяє усунути вказані недоліки і фіксувати в потрібному положенні стулки вікон, дверей, кватирок і т п , забезпечуючи оптимальний повітрообмін з навколишнім середовищем ю 42452 В основу винаходу поставлено завдання створити завісу з фіксацією для закріплення в любому бажаному положенні вікон, дверей, кватирок і т п в житлових і виробничих приміщеннях Під час експлуатації приміщень (тваринницьких ферм, комплексів, цехів, квартир і т п) для підтримання в них нормального санітарного температурно-зволожувального режиму, для забезпечення доступу свіжого повітря, повітрообміну, доводиться відкривати вікна і двері При цьому майже завжди бажано мати відкриті вікна, двері, кватирки у фіксованому, строго визначеному положенні, що краще відповідає вимогам повітрообміну і техніці безпеки Технічний результат досягають тим, що у верхній і нижній обоймі обох півзавіс виконано шліци з можливістю входження в зачеплення з шліцами, виконаними на осі, з блокуванням шарнірності з'єднання, а виточка осі виконана з можливістю входження в неї пружинного кільця з фіксацією осі у верхньому положенні у втулці-наконечнику У втулці-наконечнику зафіксовано промаслений матеріал, при входженні в який торця осі передбачено виділення мастила зі змащенням з'єднання У втулці-наконечнику виконано радіальні демонтажні отвори з можливістю демонтажу пружинного КІЛЬЦЯ При проведенні патентного пошуку знайдене технічне рішення [А с СРСР № 1534174], яке містить найбільшу КІЛЬКІСТЬ суттєвих ознак, спільних з запропонованою завісою з фіксацією (дві півзавіси, кожна з яких містить пластину і обойму, вісь, яка шарнірно з'єднує обойми обох півзавіс, засоби кріплення обох півзавіс до рами або стулки вікна чи дверей) Однак наявність зазначених спільних з прототипом ознак недостатня для отримання технічного результату, який забезпечує запропонована завіса з фіксацією Технічних рішень, які б за сукупністю ознак співпадали з запропонованим, не виявлено Це дозволяє зробити висновок про ВІДПОВІДНІСТЬ запропонованого технічного рішення критерію "новизна" В патентній і науково-технічній літературі не виявлено технічних рішень, в яких були б описані ВІДОМОСТІ про ознаки, що відрізняють запропоновану завісу з фіксацією від прототипу і забезпечують досягнення технічною результату у верхній і нижній обоймах обох півзавіс виконано шліци з можливістю входження в зачеплення з шліцами, виконаними на осі, з блокуванням шарнірності з'єднання, а виточка осі виконана з можливістю входження в неї пружинного кільця з фіксацією осі у верхньому положенні у втулці-наконечнику У втулці-наконечнику зафіксовано промаслений матеріал, при входженні в який торця осі передбачено виділення мастила зі змащенням з'єднання У втулці-наконечнику виконано радіальні демонтажні отвори з можливістю демонтажу пружинного КІЛЬЦЯ Отже запропоноване технічне рішення не випливає явним чином з рівня техніки, що дозволяє зробити висновок про його ВІДПОВІДНІСТЬ критерію "винахідницький рівень" Запропонований винахід відноситься до галузі машинобудування, зокрема, до виробництва залізних виробів, а саме до пристроїв для фіксації вікон, дверей, кватирок, і може бути використаний для фіксації в любому бажаному положенні вікон, дверей, кватирок і т п в житлових і виробничих приміщеннях, а також в ряді випадків - в комплекті зі звичайними защіпками - замість замків А тому відповідає критерію винаходу "промислова придатність" Таким чином, запропоноване технічне рішення є новим, промислове придатним, має винахідницький рівень, тобто відповідає всім умовам патентоспроможності винаходу ВІДПОВІДНО до статті 7 розділу II Закону України "Про охорону прав на винаходи і корисні моделі" № 1771-111 Завіса ж фіксацією зображена на фіг 1 - загальний вигляд завіси з фіксацією, фіг 2 - розріз В-В завіси з фіксацією, де 1 - верхня частина завіси, 2 - нижня частина завіси, 3 - обойма верхньої частини завіси, 4 - пластина верхньої частини завіси, 5 - обойма нижньої частини завіси, 6 - пластина нижньої частини завіси, 7, 8 - внутрішні шліци верхньої і нижньої обойм завіси, ВІДПОВІДНО, 9 вісь, 10 - ручка-наконечник, 11 - ЗОВНІШНІ ШЛІЦИ ОСІ, 12 - виточка осі, 13 - втулка-наконечник, 14 виточка втулки-наконечника, 15 - пружинне кільце, 16 - демонтажні отвори, 17 - промаслений матеріал Завіса з фіксацією складається з верхньої частини завіси 1, яка кріпиться до вікна чи дверей та нижньої частини завіси 2, яка кріпиться до рами (фіг 1) Верхня частина завіси 1 складається з обойми 3 та пластини 4 з отворами для кріплення Аналогічно нижня частина завіси складається 3 обойми 5 та пластини 6 з отворами для кріплення У нижній частині обойми 3 та у верхній частині обойми 5 виконано внутрішні шліци, ВІДПОВІДНО, 7 і 8 (фіг 2 - збільшено) Обойми з'єднуються віссю 9, яка в нижній частині закінчується різьбою для кріплення ручки-наконечника 10 На осі 9 виконано ЗОВНІШНІ шліци 11, а у верхній частині вісь 9 закінчується виточкою 12 і фаскою До обойми 3 верхньої частини завіси різьбовим з'єднанням кріпиться втулка-наконечник 13 з виточкою 14, в якій міститься пружинне кільце 15 На рівні виточки виконане радіальні демонтажні отвори 16 У втулці-наконечнику 13 розміщений промаслений матеріал 17 (матеріал, який утримує мастило) Працює завіса з фіксацією наступним чином У вихідному положенні коли завіса з фіксацією працює як і будь-яка інша завіса, вісь 9 знаходиться в положенні А, а верхня частина завіси 1 вільно обертається навколо осі 9 ВІДНОСНІ нижньої частини завіси 2 Для переведення завіси в стан фіксації необхідно натиснути знизу на ручку-наконечник 10 Тоді вісь 9 переходить в положення Б, бо фаска осі 9 розсуває пружинне кільце 15, яке входить у виточку При цьому шліци 11 осі 9 входять в зачеплення з шліцами 7 і 8 верхньої 3 і нижньої 5 обойм завіси, блокуючи шарнірність з'єднання Торець осі 9 проходить далі у втулку-наконечник 13 і натискає на промаслений матеріал 17, з якого при натисканні виділяється деяка КІЛЬКІСТЬ мастила, яке змащує поверхні тіл тертя, втому числі пружинне кільце 15, що полегшує вхід і вихід пружинного кільця 15 у виточку осі 12, зменшуючи знос пружинного кільця та продовжуючи термін його служби У випадку зносу або виходу з ладу пружинного кільця 15, його через радіальні демонтажні отвори 16 витискають з виточки 14 втулки-наконечника і 42452 виймають, замінюючи іншим Для розблокування обойм завіси, ручкою-наконечником 10 вісь 9 переводять в попереднє, положення А Завісу з фіксацією встановлюють на вікна чи двері замість однієї зі звичайних завіс Для покращення естетичного вигляду дверних завіс (щоб не було на одних дверях чи вікнах різних завіс), прості завіси (без фіксації") повинні бути виконані у формі завіс з фіксацією або завіса з фіксацією повинна бути виконана у вигляді стандартних завіс, які вже використовуються Встановлення завіс з фіксацією може відігравати роль своєрідного секрету для осі, які про них не знають Завіси з фіксацією можуть бути використані з внутрішньої сторони на дверях санвузлів (ванни, туалети і т п), де при їх використанні не потрібно буде застосовувати замків з замикаючими пристроями і ключами, а лише звичайні защіпки Такого типу завіси з фіксацією при встановленні їх на вхідних дверях можуть бути використані замість ланцюжків Відкриваючи двері завісу переводять у стан фіксації, що запобігає можливості проникнення в приміщення сторонніх осіб Запропонована завіса з фіксацією дає можливість фіксації вікон, кватирок чи дверей в будьякому бажаному положенні без застосування додаткових фіксуючих пристроїв ФІГ. 1 42452 Фіг. 2 ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Киів-133, бульв Лесі Українки, 26 (044)295-81-42, 295-61-97 Підписано до друку Обсяг обл -вид арк 2002 р Формат 60x84 1/8 Тираж 50 прим Зам УкрІНТЕІ, 03680, Киів-39 МСП, вул Горького, 180 (044) 268-25-22
