Внутрішня завіса

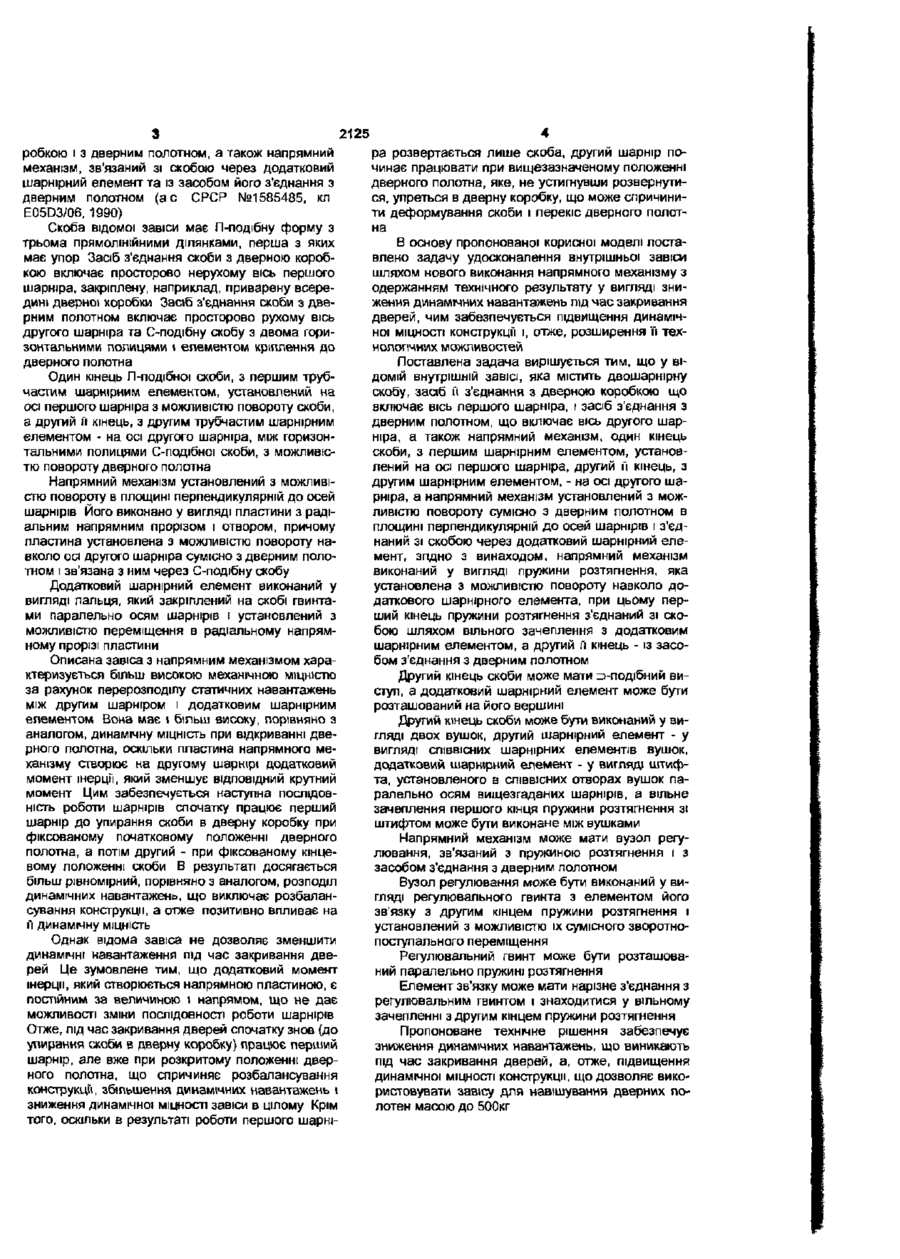

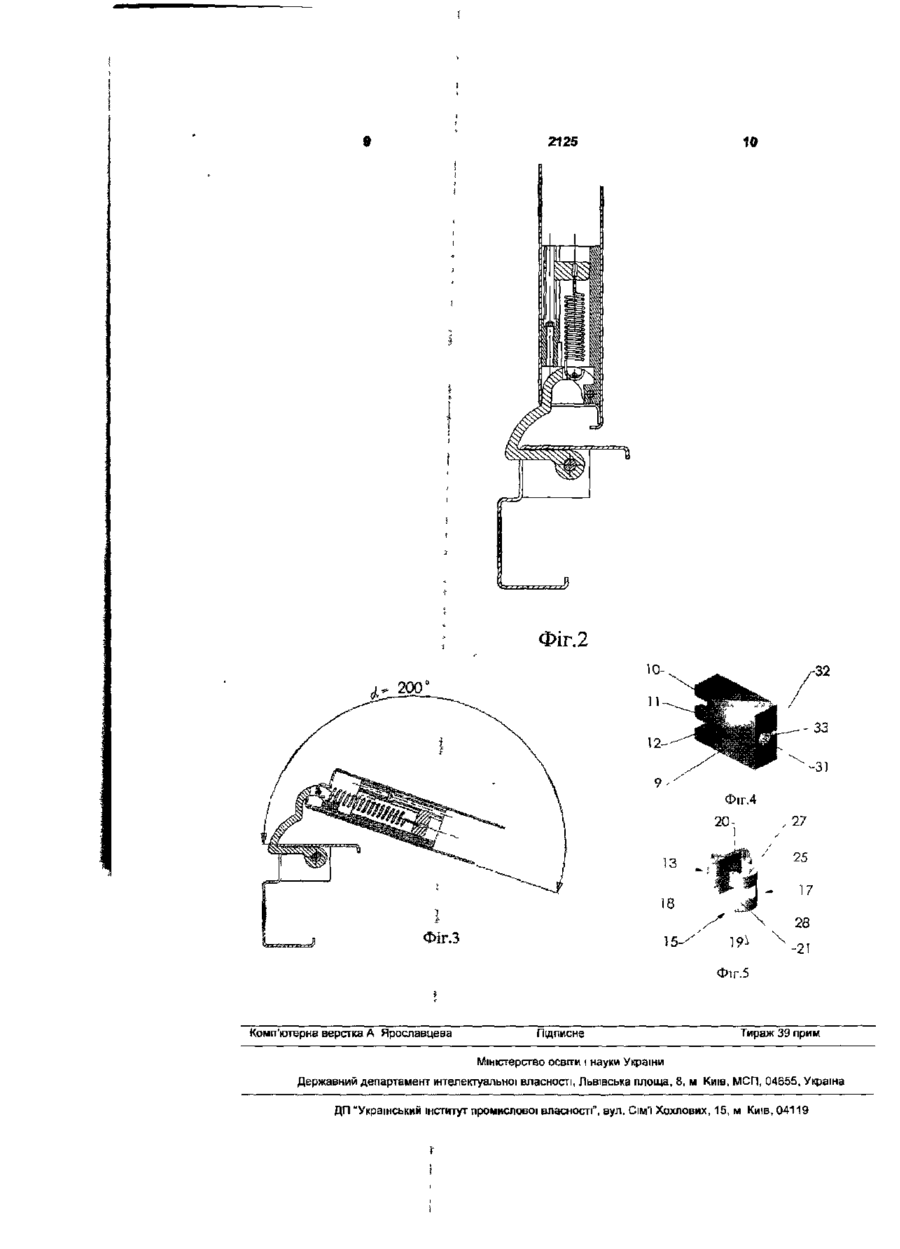

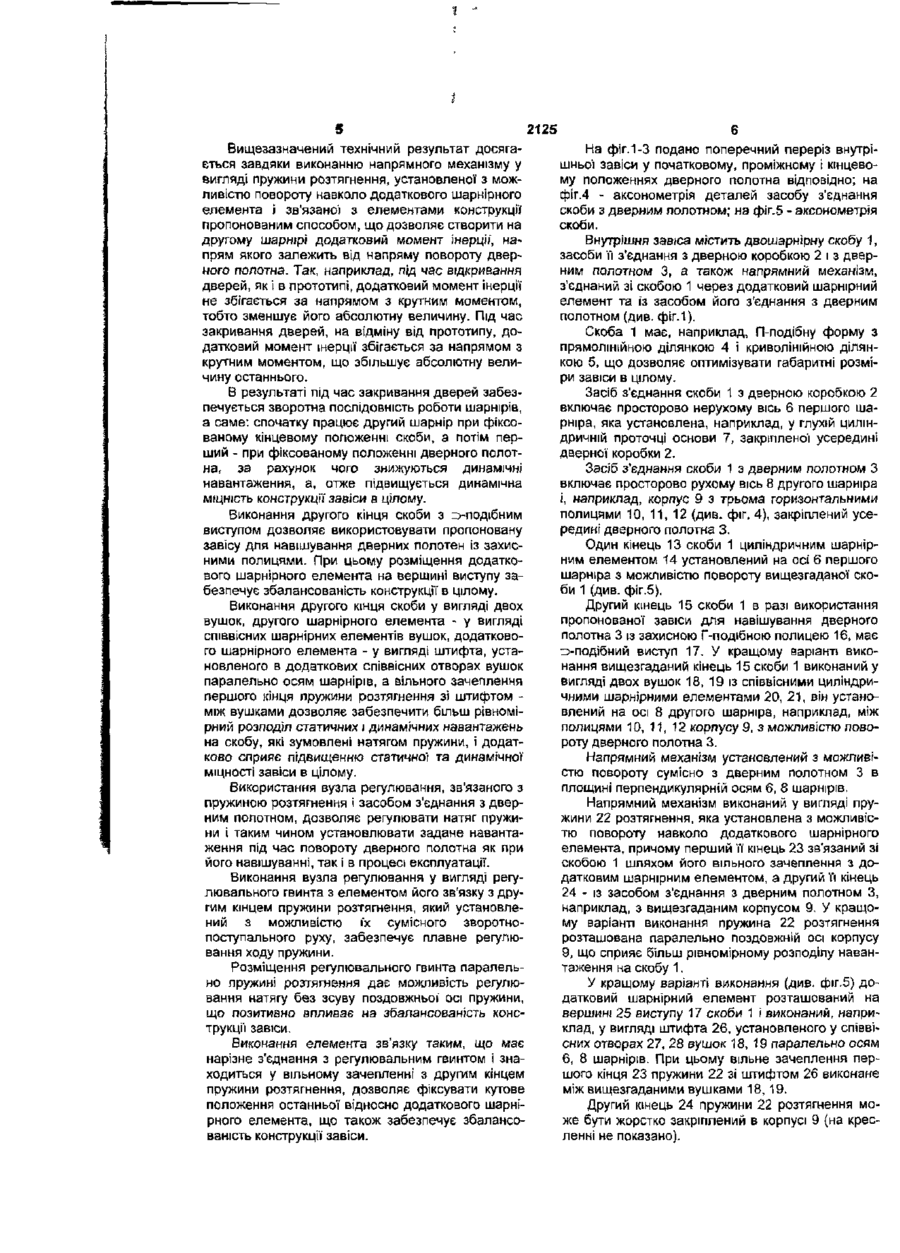

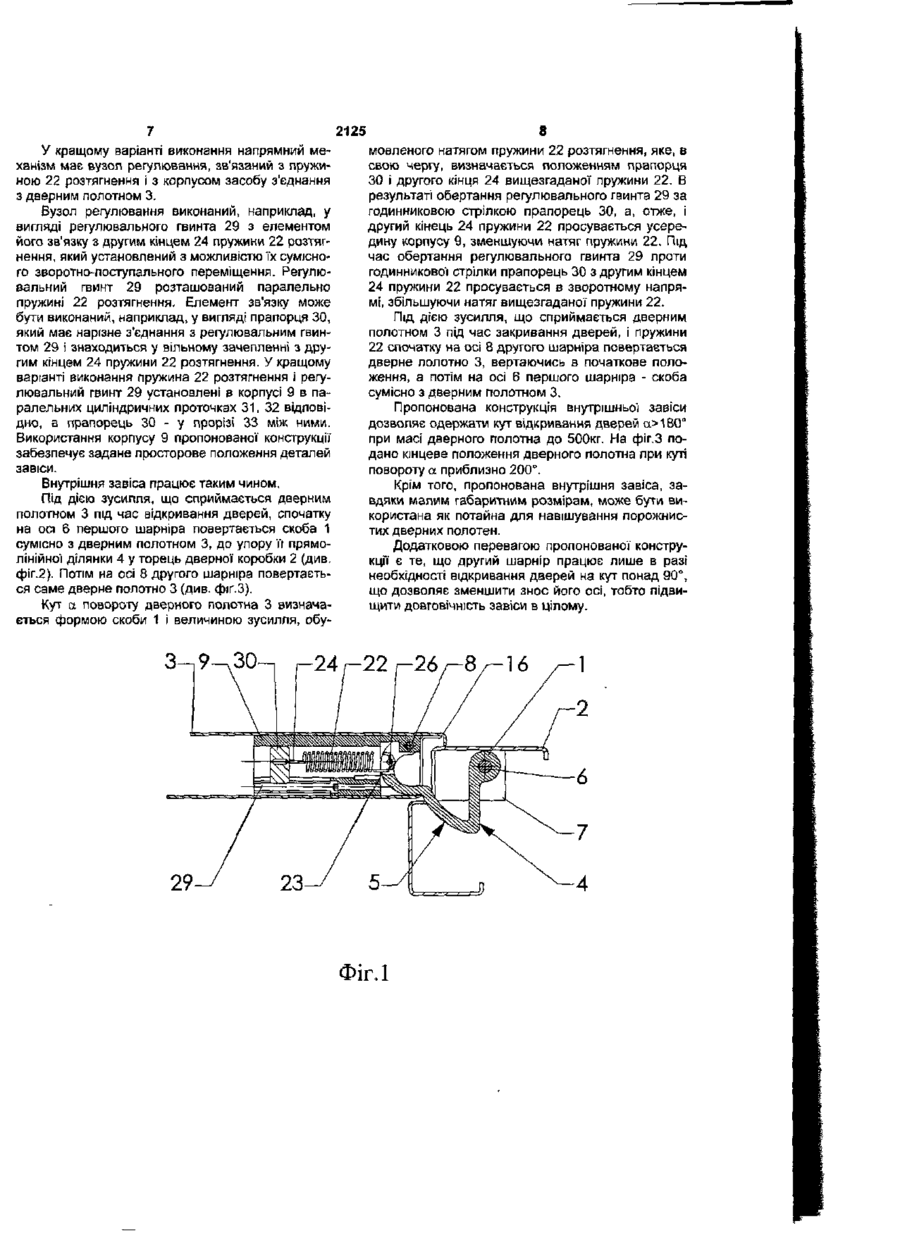

1 Внутрішня завіса, яка містить двошарнірну скобу, засіб й з'єднання з дверною коробкою, що включає вісь першого шарніра, і засіб з'єднання з дверним полотном, що включає вісь другого шарніра, а також напрямний механізм, один кінець скоби, з першим шарнірним елементом, установлений на осі першого шарніра, другий її кінець, з другим шарнірним елементом, - на осі другого шарніра, а напрямний механізм установлений з можливістю повороту сумісно з дверним полотном в площині, перпендикулярній до осей шарнірів, і з'єднаний зі скобою через додатковий шарнірний елемент, яка відрізняється тим, що напрямний механізм виконаний у вигляді пружини розтягнення, яка установлена з можливістю повороту навколо додаткового шарнірного елемента, при цьому перший кінець пружини розтягнення з'єднаний зі скобою шляхом аїльного зачеплення з додатковим шарнірним елементом, а другий її кінець - із засобом з'єднання з дверним полотном 2 Завіса за п 1, яка відрізняється тим, що другий кінець скоби має з - подібний виступ, а додатко вий шарнірний елемент розташований на його вершині 3 Завіса за пп 1, 2, яка відрізняється тим, що другий кінець скоби виконаний у вигляді двох вушок, другий шарнірний елемент - у вигляді співвісних шарнірних елементів вушок, додатковий шарнірний елемент - у вигляді штифта, установленого в СПІВВІСНИХ отворах вушок паралельно осям вищезгаданих шарнірів, а вільне зачеплення першого кінця пружини розтягнення з штифтом виконане між вушками 4 Завіса за пп 1-3, яка відрізняється тим, що напрямний механізм має вузол регулювання, зв'язаний з пружиною розтягнення і з засобом з'єднання з дверним полотном 5 Завіса за п 4, яка відрізняється тим, що вузол регулювання виконаний у вигляді регулювального гвинта з елементом його зв'язку з другим кінцем пружини розтягнення і установлений з можливістю їх сумісного зворотно-поступального переміщення 6 Завіса за п 5, яка відрізняється тим, що регулювальний гвинт розташований паралельно пружині розтягнення 7 Завіса за п 6, яка відрізняється тим, що елемент зв'язку має нарізне з'єднання з регулювальним гвинтом і знаходиться у вільному зачепленні з другим кінцем пружини розтягнення Корисна модель належить до механічних пристроїв для навішування дверних полотен, стулок тощо і може бути використана під час виготовлення дверних прорізів, шаф, ніш зокрема виготовлених з металу Відома внутрішня завіса, яка місить одношарнірну скобу П-подібної форми з прямолінійними і округленими ділянками і засоби її з'єднання з дверною коробкою та з дверним полотном (а с СССР №1497371, кл E05D7/02, А47В95/00 1989) Скоба одним кінцем шарнірно зв'язана з дверним полотном, а другим кінцем жорстко з'єднана з деерною коробкою Відома завіса не дозволяє забезпечити кут повороту дверного полотна більш ніж 90° Це зумов лене тим, що за наявності одного шарніра поворот дверного полотна супроводжується великими динамічними навантаженнями які різко зростають, коли кут повороту збільшується понад 90°, що веде до зниження динамічної МІЦНОСТІ завіси і може спричинити її необоротну деформацію ВІДОМІ внутрішні завіси з двошарнірними скобами, які мають більш високу динамічну міцність за рахунок розподілу динамічних навантажень між двома шарнірами, що дозволяє збільшити кут повороту дверного полотна до 180° і більше Найбільш близькою до пропонованого технічного рішення за технічною суттю і результатом, що досягається, є внутрішня завіса, яка містить двошарнірну скобу засоби її з'єднання з дверною ко 2125 робкою і з дверним полотном, а також напрямний механізм, зв'язаний зі скобою через додатковий шарнірний елемент та із засобом його з'єднання з дверним полотном (а с СРСР №1585485, кл E05D3/06, 1990) Скоба відомої завіси має П-подібну форму з трьома прямолінійними ділянками, перша з яких має упор Засіб з'єднання скоби з дверною коробкою включає просторово нерухому вісь першого шарніра, закріплену, наприклад, приварену всередині дверної коробки Засіб з'єднання скоби з дверним полотном включає просторово рухому вісь другого шарніра та С-подібну скобу з двома горизонтальними полицями і елементом кріплення до дверного полотна Один кінець П-подібної скоби, з першим трубчастим шарнірним елементом, установлений на осі першого шарніра з можливістю повороту скоби, а другий П кінець, з другим трубчастим шарнірним елементом - на осі другого шарніра, між горизонтальними полицями С-подібної скоби, з можливістю повороту дверного полотна Напрямний механізм установлений з можливістю повороту в площині перпендикулярній до осей шарнірів Його виконано у вигляді пластини з радіальним напрямним прорізом і отвором, причому пластина установлена з можливістю повороту навколо осі другого шарніра сумісно з дверним полотном і зв'язана з ним через С-подібну скобу Додатковий шарнірний елемент виконаний у вигляді пальця, який закріплений на скобі гвинтами паралельно осям шарнірів і установлений з можливістю переміщення в радіальному напрямному прорізі пластини Описана завіса з напрямним механізмом характеризується більш високою механічною міцністю за рахунок перерозподілу статичних навантажень між другим шарніром і додатковим шарнірним елементом Вона має і більш високу, порівняно з аналогом, динамічну міцність при відкриванні дверного полотна, оскільки пластина напрямного механізму створює на другому шарнірі додатковий момент інерцм, який зменшує ВІДПОВІДНИЙ крутний момент Цим забезпечується наступна ПОСЛІДОВНІСТЬ роботи шарнірів спочатку працює перший шарнір до упирання скоби в дверну коробку при фіксованому початковому положенні дверного полотна, а потім другий - при фіксованому кінцевому положенні скоби В результаті досягається більш рівномірний, порівняно з аналогом, розподіл динамічних навантажень, що виключає розбалансування конструкції, а отже позитивно впливає на її динамічну МІЦНІСТЬ Однак відома завіса не дозволяє зменшити динамічні навантаження під час закривання дверей Це зумовлене тим, що додатковий момент інерції, який створюється напрямною пластиною, є постійним за величиною і напрямом, що не дає можливості зміни ПОСЛІДОВНОСТІ роботи шарнірів Отже, під час закривання дверей спочатку знов (до упирання скоби в дверну коробку) працює перший шарнір, але вже при розкритому положенні дверного полотна, що спричиняє розбапансування конструкції, збільшення динамічних навантажень і зниження динамічної МІЦНОСТІ завіси в цілому Крім того, оскільки в результаті роботи першого шарні 4 ра розвертається лише скоба, другий шарнір починає працювати при вищезазначеному положенні дверного полотна, яке, не устигнувши розвернутися, упреться в дверну коробку, що може спричинити деформування скоби і перекіс дверного полотна В основу пропонованої корисної моделі поставлено задачу удосконалення внутрішньої завіси шляхом нового виконання напрямного механізму з одержанням технічного результату у вигляді зниження динамічних навантажень під час закривання дверей, чим забезпечується підвищення динамічної МІЦНОСТІ конструкції і, отже, розширення її технологічних можливостей Поставлена задача вирішується тим, що у ВІДОМІЙ внутрішній завісі, яка містить двошарнірну скобу, засіб її з'єднання з дверною коробкою що включає вісь першого шарніра, і засіб з'єднання з дверним полотном, що включає вісь другого шарніра, а також напрямний механізм, один кінець скоби, з першим шарнірним елементом, установлений на осі першого шарніра, другий її кінець, з другим шарнірним елементом, - на осі другого шарніра, а напрямний механізм установлений з можливістю повороту сумісно з дверним полотном в площині перпендикулярній до осей шарнірів і з'єднаний зі скобою через додатковий шарнірний елемент, згідно з винаходом, напрямний механізм виконаний у вигляді пружини розтягнення, яка установлена з можливістю повороту навколо додаткового шарнірного елемента, при цьому перший кінець пружини розтягнення з'єднаний зі скобою шляхом вільного зачеплення з додатковим шарнірним елементом, а другий її кінець - із засобом з'єднання з дверним полотном Другий кінець скоби може мати з-подібний виступ, а додатковий шарнірний елемент може бути розташований на його вершині Другий кінець скоби може бути виконаний у вигляді двох вушок, другий шарнірний елемент - у вигляді співвісних шарнірних елементів вушок, додатковий шарнірний елемент - у вигляді штифта, установленого в СПІВВІСНИХ отворах вушок паралельно осям вищезгаданих шарнірів, а вільне зачеплення першого кінця пружини розтягнення зі штифтом може бути виконане між вушками Напрямний механізм може мати вузол регулювання, зв'язаний з пружиною розтягнення і з засобом з'єднання з дверним полотном Вузол регулювання може бути виконаний у вигляді регулювального гвинта з елементом його зв'язку з другим кінцем пружини розтягнення і установлений з можливістю їх сумісного зворотнопоступального переміщення Регулювальний гвинт може бути розташований паралельно пружині розтягнення Елемент зв'язку може мати нарізне з'єднання з регулювальним гвинтом і знаходитися у вільному зачепленні з другим кінцем пружини розтягнення Пропоноване технічне рішення забезпечує зниження динамічних навантажень, що виникають під час закривання дверей, а, отже, підвищення динамічної МІЦНОСТІ конструкції, що дозволяє використовувати завісу для навішування дверних полотен масою до 500кг 2125 Вищезазначений технічний результат досягається завдяки виконанню напрямного механізму у вигляді пружини розтягнення, установленої з можливістю повороту навколо додаткового шарнірного елемента і зв'язаної з елементами конструкції пропонованим способом, що дозволяє створити на другому шарнірі додатковий момент інерції, напрям якого залежить від напряму повороту дверного полотна. Так, наприклад, під час відкривання дверей, як і в прототипі, додатковий момент інерції не збігається за напрямом з крутним моментом, тобто зменшує його абсолютну величину. Під час закривання дверей, на відміну від прототипу, додатковий момент інерції збігається за напрямом з крутним моментом, що збільшує абсолютну величину останнього. В результаті під час закривання дверей забезпечується зворотна послідовність роботи шарнірів, а саме: спочатку працює другий шарнір при фіксованому кінцевому положенні скоби, а потім перший - при фіксованому положенні дверного полотна, за рахунок чого знижуються динамічні навантаження, а, отже підвищується динамічна МІЦНІСТЬ конструкції завіси в цілому. Виконання другого кінця скоби з =>подібним виступом дозволяє використовувати пропоновану завісу для навішування дверних полотен із захисними полицями. При цьому розміщення додаткового шарнірного елемента на вершині виступу забезпечує збалансованість конструкції в цілому. Виконання другого кінця скоби у вигляді двох вушок, другого шарнірного елемента - у вигляді співвісних шарнірних елементів вушок, додаткового шарнірного елемента - у вигляді штифта, установленого в додаткових співвісних отворах вушок паралельно осям шарнірів, а вільного зачеплення першого кінця пружини розтягнення зі штифтом між вушками дозволяє забезпечити більш рівномірний розподіл статичних і динамічних навантажень на скобу, які зумовлені натягом пружини, і додатково сприяє підвищенню статично] та динамічної міцності завіси в цілому. Використання вузла регулювання, зв'язаного з пружиною розтягнення і засобом з'єднання з дверним полотном, дозволяє регулювати натяг пружини і таким чином установлювати задане навантаження під час повороту дверного полотна як при його навішуванні, так і в процесі експлуатації. Виконання вузла регулювання у вигляді регулювального гвинта з елементом його зв'язку з другим кінцем пружини розтягнення, який установлений з можливістю їх сумісного зворотнопоступального руху, забезпечує плавне регулювання ходу пружини. Розміщення регулювального гвинта паралельно пружині розтягнення дає можливість регулювання натягу без зсуву поздовжньої' осі пружини, що позитивно впливає иа збалансованість конструкції завіси. Виконання елемента зв'язку таким, що має нарізне з'єднання з регулювальним гвинтом І знаходиться у вільному зачепленні з другим кінцем пружини розтягнення, дозволяє фіксувати кутове положення останньої відносно додаткового шарнірного елемента, що також забезпечує збалансованість конструкції завіси. На фіг.1-3 подано поперечний переріз внутрішньої завіси у початковому, проміжному і кінцевому положеннях дверного полотна відповідно; на фіг.4 - аксонометрія деталей засобу з'єднання скоби з дверним полотном; на фіг.5 - аксонометрія скоби. Внутрішня завіса містить двошарнірну скобу 1, засоби її з'єднання з дверною коробкою 2 і з дверним полотном 3, а також напрямний механізм, з'єднаний зі скобою 1 через додатковий шарнірний елемент та із засобом його з'єднання з дверним полотном (див. фіг.1). Скоба 1 має, наприклад, П-подібну форму з прямолінійною ділянкою 4 і криволінійною ділянкою 5, що дозволяє оптимізувати габаритні розміри завіси в цілому. Засіб з'єднання скоби 1 з дверною коробкою 2 включає просторово нерухому вісь 6 першого шарніра, яка установлена, наприклад, у глухій циліндричній проточці основи 7, закріпленої усередині дверної коробки 2. Засіб з'єднання скоби 1 з дверним полотном З включає просторово рухому вісь 8 другого шарніра і, наприклад, корпус 9 з трьома горизонтальними полицями 10, 11, 12 (див. фіг. 4), закріплений усередині дверного полотна 3. Один кінець 13 скоби 1 циліндричним шарнірним елементом 14 установлений на осі 6 першого шарніра з можливістю повороту вищезгаданої скоби 1 (див. фіг.5). Другий кінець 15 скоби 1 в разі використання пропонованої завіси для навішування дверного полотна 3 із захисною Г-подібною полицею 16, має із-подібний виступ 17. У кращому варіанті виконання вищезгаданий кінець 15 скоби 1 виконаний у вигляді двох вушок 18, 19 із співвісними циліндричними шарнірними елементами 20, 21, він установлений на осі 8 другого шарніра, наприклад, між полицями 10, 11, 12 корпусу 9, з можливістю повороту дверного полотна 3. Напрямний механізм установлений з можливістю повороту сумісно з дверним полотном 3 в площині перпендикулярній осям 6, 8 шарнірів. Напрямний механізм виконаний у вигляді пружини 22 розтягнення, яка установлена з можливістю повороту навколо додаткового шарнірного елемента, причому перший її кінець 23 зв'язаний зі скобою 1 шляхом його вільного зачеплення з додатковим шарнірним елементом, а другий її кінець 24 - із засобом з'єднання з дверним полотном З, наприклад, з вищезгаданим корпусом 9. У кращому варіанті виконання пружина 22 розтягнення розташована паралельно поздовжній осі корпусу 9, що сприяє більш рівномірному розподілу навантаження на скобу 1. У кращому варіанті виконання (див. фіг.5) додатковий шарнірний елемент розташований на вершині 25 виступу 17 скоби 1 і виконаний, наприклад, у вигляді штифта 26, установленого у співвісних отворах 27, 28 вушок 18, 19 паралельно осям 6, 8 шарнірів. При цьому вільне зачеплення першого кінця 23 пружини 22 зі штифтом 26 виконане між вищезгаданими вушками 18, 19. Другий кінець 24 пружини 22 розтягнення може бути жорстко закріплений в корпусі 9 (на кресленні не показано). 2125 У кращому варіанті виконання напрямний механізм має вузол регулювання, зв'язаний з пружиною 22 розтягнення і з корпусом засобу з'єднання з дверним полотном 3. Вузол регулювання виконаний, наприклад, у вигляді регулювального гвинта 29 з елементом його зв'язку з другим кінцем 24 пружини 22 розтягнення, який установлений з можливістю їх сумісного зворотно-поступального переміщення. Регулювальний гвинт 29 розташований паралельно пружині 22 розтягнення. Елемент зв'язку може бути виконаний, наприклад, у вигляді прапорця ЗО, який має нарізне з'єднання з регулювальним гвинтом 29 і знаходиться у вільному зачепленні з другим кінцем 24 пружини 22 розтягнення. У кращому варіанті виконання пружина 22 розтягнення і регулювальний гвинт 29 установлені в корпусі 9 в паралельних циліндричних проточках 31, 32 відповідно, а прапорець 3 0 - у прорізі 33 між ними. Використання корпусу 9 пропонованої конструкції забезпечує задане просторове положення деталей завіси. Внутрішня завіса працює таким чином. Під дією зусилля, що сприймається дверним полотном 3 під час відкривання дверей, спочатку на осі 6 першого шарніра повертається скоба 1 сумісно з дверним полотном 3, до упору її прямолінійної ділянки 4 у торець дверної коробки 2 (див. фіг.2). Потім на осі 8 другого шарніра повертається саме дверне полотно 3 (див. фіг.З). Кут а повороту дверного полотна 3 визначається формою скоби 1 і величиною зусилля, обу 8 мовленого натягом пружини 22 розтягнення, яке, в свою чергу, визначається положенням прапорця 30 І другого кінця 24 вищезгаданої пружини 22. В результаті обертання регулювального гвинта 29 за годинниковою стрілкою прапорець ЗО, а, отже, і другий кінець 24 пружини 22 просувається усередину корпусу 9, зменшуючи натяг пружини 22. Під час обертання регулювального гвинта 29 проти годинникової стрілки прапорець 30 з другим кінцем 24 пружини 22 просувається в зворотному напрямі, збільшуючи натяг вищезгаданої пружини 22. Під ДІЄЮ зусилля, що сприймається дверним полотном 3 під час закривання дверей, і пружини 22 спочатку на осі 8 другого шарніра повертається дверне полотно 3, вертаючись в початкове положення, а потім на осі 6 першого шарніра - скоба сумісно з дверним полотном 3. Пропонована конструкція внутрішньої завіси дозволяє одержати кут відкривання дверей а>180° при масі дверного полотна до 500кг. На фіг.З подано кінцеве положення дверного полотна при куті повороту а приблизно 200°. Крім того, пропонована внутрішня завіса, завдяки малим габаритним розмірам, може бути використана як потайна для навішування порожнистих дверних полотен. Додатковою перевагою пропонованої конструкцм є те, що другий шарнір працює лише в разі необхідності відкривання дверей на кут понад 90°, що дозволяє зменшити знос його осі, тобто підвищити довговічність завіси в цілому. 7 29 ФІГ.1 2125 10 Фіг.2 Фіг.З Фіг.5 Комп'ютерна верстка А Ярославцева Підписне Тираж 39 прим Міністерство освгги і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ДП "Український інститут промислової власності", вул. Сімі Хохлових, 15, м Київ, 04119
