Повітряна завіса (варіанти)

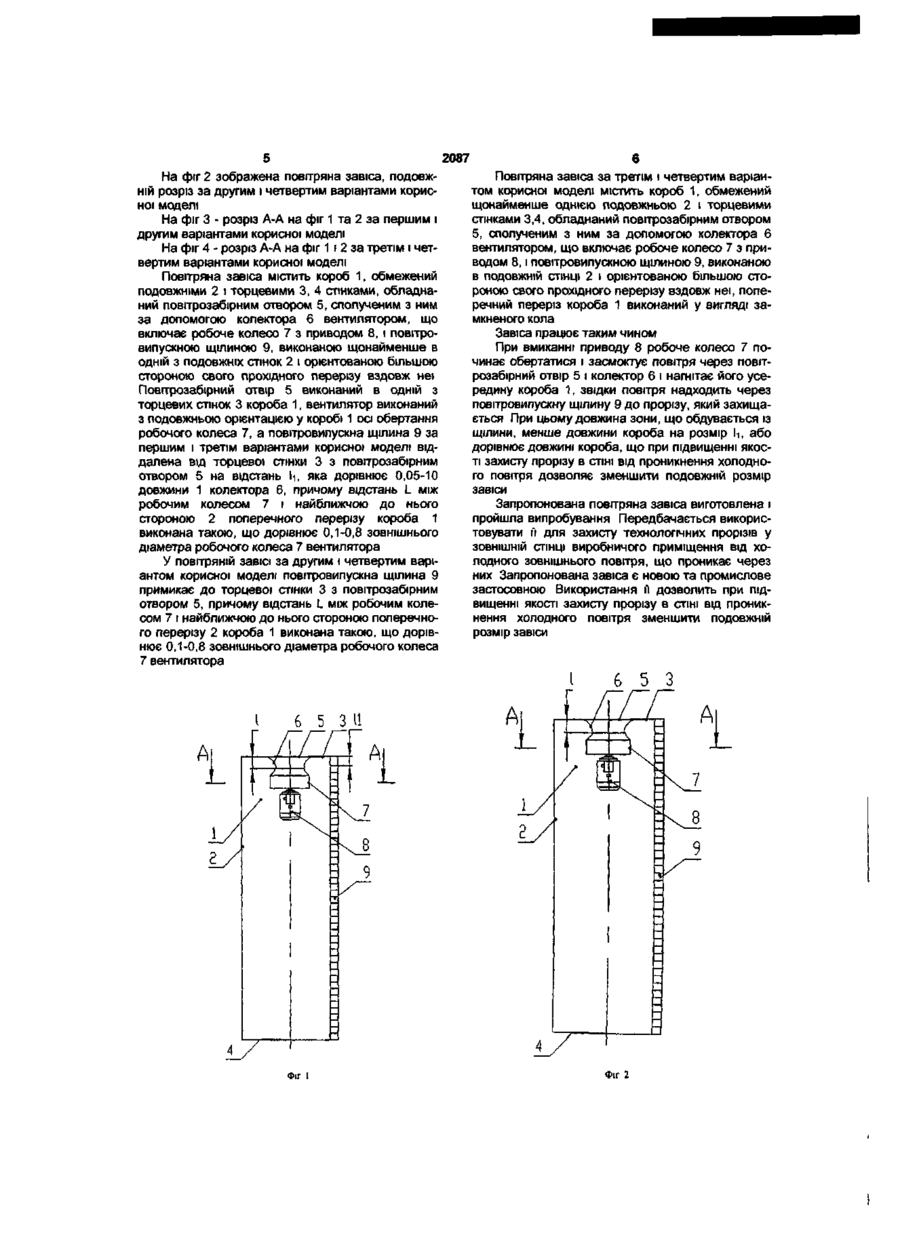

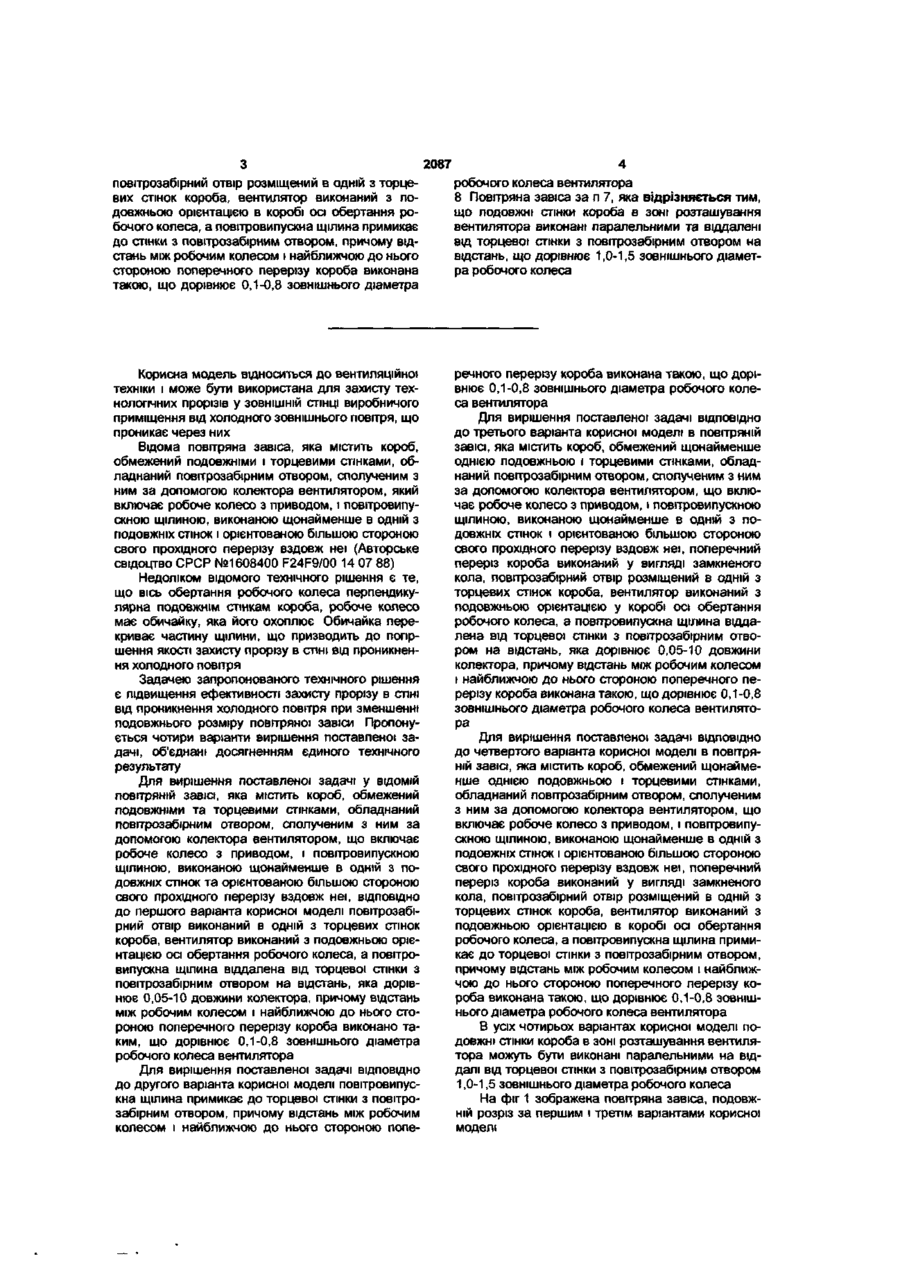

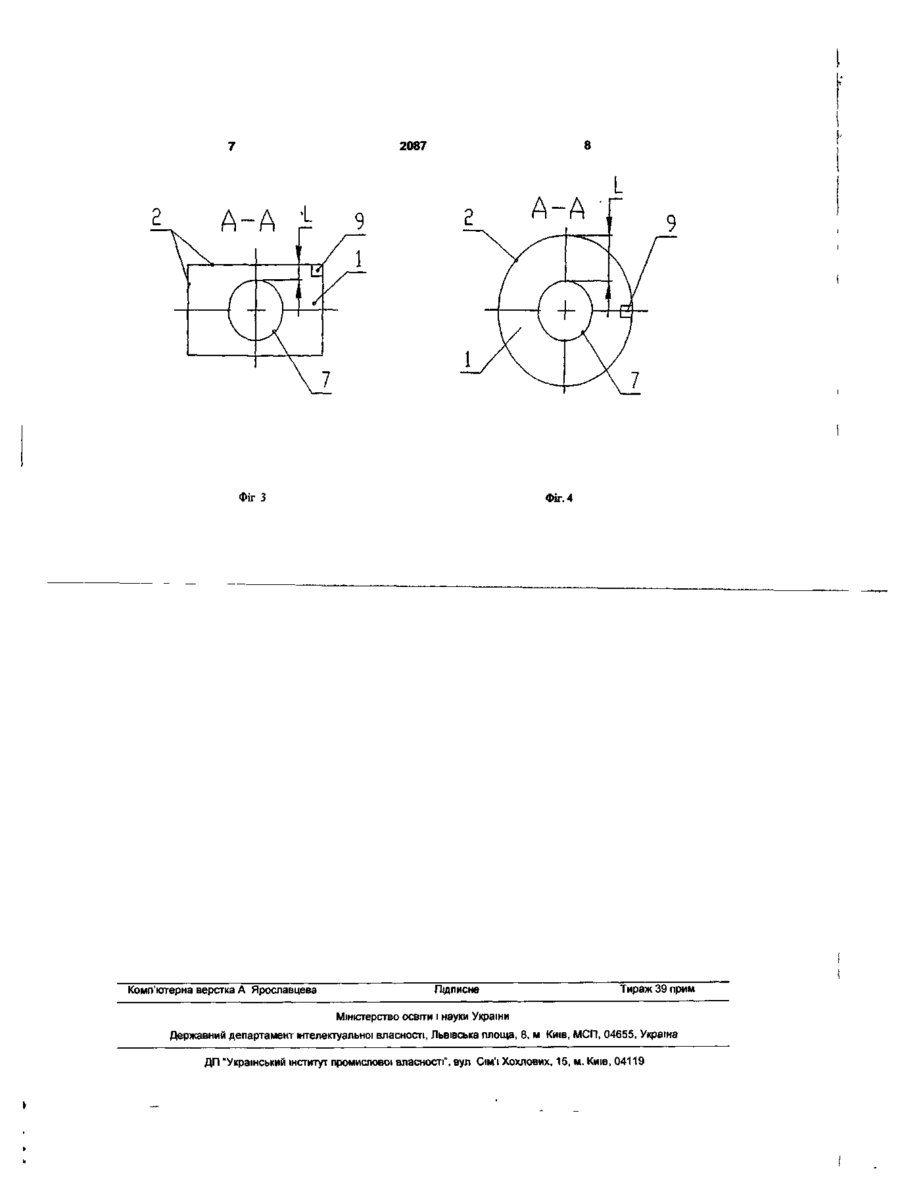

1 Повітряна завіса, яка містить короб, обмежений подовжніми і торцевими стінками, обладнаний повітрозабірним отвором, сполученим з ним за допомогою колектора вентилятором, що включає робоче колесо з приводом, і повітровипускною щілиною, виконаною щонайменше в одній з подовжніх стінок і орієнтованою більшою стороною свого прохідного перерізу вздовж неї, яка відрізняється тим, що повітрозабірний отвір виконаний в одній з торцевих стінок короба, вентилятор виконаний з подовжньою орієнтацією в коробі осі обертання робочого колеса, щілина віддалена від торцевої стінки з повітрозабірним отвором на відстань, яка дорівнює 0,05-10 довжини колектора, причому відстань між робочим колесом і найближчою до нього стороною поперечного перерізу короба виконана такою, що дорівнює 0,1-0,8 зовнішнього діаметра робочого колеса вентилятора 2 Повітряна завіса за п 1, яка відрізняється тим, що подовжні стінки короба в зоні розташування вентилятора виконані паралельними та віддалені від торцевої стінки з повітрозабірним отвором на відстань, що дорівнює 1,0-1,5 зовнішнього діаметра робочого колеса 3 Повітряна завіса, яка містить короб, обмежений подовжніми і торцевими стінками, обладнаний повітрозабірним отвором, сполученим з ним за допомогою колектора вентилятором, що включає робоче колесо з приводом, і повітровипускною щілиною, виконаною щонайменше в одній з подовжніх стінок і орієнтованою більшою стороною свого прохідного перерізу вздовж неї, яка відрізняється тим, що повітрозабірний отвір виконаний в одній з торцевих стінок короба, вентилятор виконаний з подовжньою орієнтацією в коробі осі обертання робочого колеса, щілина примикає до тор цевої стінки з повітрозабірним отвором, причому відстань між робочим колесом і найближчою до нього стороною поперечного перерізу короба виконана такою, що дорівнює 0,1-0,8 зовнішнього діаметра робочого колеса вентилятора 4 Повітряна завіса за п 3, яка відрізняється тим, що подовжні стінки короба в зоні розташування вентилятора виконані паралельними та віддалені від торцевої стінки з повітрозабірним отвором на відстань, що дорівнює 1,0-1,5 зовнішнього діаметра робочого колеса 5 Повітряна завіса, яка містить короб, обмежений щонайменше однією подовжньою і торцевими стінками, обладнаний повітрозабірним отвором, сполученим з ним за допомогою колектора вентилятором, що включає робоче колесо з приводом, і повітровипускною щілиною, виконаною щонайменше в одній з подовжніх стінок і орієнтованою більшою стороною свого прохідного перерізу вздовж неї, яка відрізняється тим, що поперечний переріз короба виконаний у вигляді замкненого кола, повітрозабірний отвір розміщений в одній з торцевих стінок короба, вентилятор виконаний з подовжньою орієнтацією в коробі осі обертання робочого колеса, а повітровипускна щілина віддалена від торцевої стінки з повітрозабірним отвором на відстань, яка дорівнює 0,05-10 довжини колектора, причому відстань між робочим колесом і найближчою до нього стороною поперечного перерізу короба виконана такою, що дорівнює 0,10,8 зовнішнього діаметра робочого колеса вентилятора 6 Повітряна завіса за п 5, яка відрізняється тим, що подовжні стінки короба в зоні розташування вентилятора виконані паралельними та віддалені від торцевої стінки з повітрозабірним отвором на відстань, що дорівнює 1,0-1,5 зовнішнього діаметра робочого колеса 7 Повітряна завіса, яка містить короб, обмежений щонайменше однією подовжньою і торцевими стінками, обладнаний повітрозабірним отвором, сполученим з ним за допомогою колектора вентилятором, що включає робоче колесо з приводом, і повітровипускною щілиною, виконаною щонайменше в одній з подовжніх стінок і орієнтованою більшою стороною свого прохідного перерізу вздовж неї, яка відрізняється тим, що поперечний переріз короба виконаний у вигляді замкненого кола, 00 о CM З 2087 повітрозабірний отвір розміщений в одній з торцеробочого колеса вентилятора вих стінок короба, вентилятор виконаний з по8 Повітряна завіса за п 7, яка відрізняється тим, довжньою орієнтацією в коробі осі обертання рощо подовжні стінки короба в зоні розташування бочого колеса, а повітровипускна щілина примикає вентилятора виконані паралельними та віддалені до стінки з повітрозабірним отвором, причому відвід торцевої стінки з повітрозабірним отвором на стань між робочим колесом і найближчою до нього відстань, що дорівнює 1,0-1,5 зовнішнього діаметстороною поперечного перерізу короба виконана ра робочого колеса такою, що дорівнює 0,1-0,8 зовнішнього діаметра Корисна модель відноситься до вентиляційної техніки і може бути використана для захисту технологічних прорізів у ЗОВНІШНІЙ СТІНЦІ виробничого приміщення від холодного зовнішнього повітря, що проникає через них Відома повітряна завіса, яка містить короб, обмежений подовжніми і торцевими стінками, обладнаний повітрозабірним отвором, сполученим з ним за допомогою колектора вентилятором, який включає робоче колесо з приводом, і повпровипускною щілиною, виконаною щонайменше в одній з подовжніх стінок і орієнтованою більшою стороною свого прохідного перерізу вздовж неї (Авторське свідоцтво СРСР №1608400 F24F9/00 14 07 88) Недоліком відомого технічного рішення є те, що вісь обертання робочого колеса перпендикулярна подовжнім стінкам короба, робоче колесо має обичайку, яка його охоплює Обичайка перекриває частину щілини, що призводить до погіршення якості захисту прорізу в СТІНІ ВІД проникнення холодного повітря Задачею запропонованого технічного рішення є підвищення ефективності захисту прорізу в СТІНІ від проникнення холодного повітря при зменшенні подовжнього розміру повітряної завіси Пропонується чотири варіанти вирішення поставленої задачі, об'єднані досягненням єдиного технічного результату Для вирішення поставленої задачі у ВІДОМІЙ повітряній завісі, яка містить короб, обмежений подовжніми та торцевими стінками, обладнаний повітрозабірним отвором, сполученим з ним за допомогою колектора вентилятором, що включає робоче колесо з приводом, і повітровипускною щілиною, виконаною щонайменше в одній з подовжніх стінок та орієнтованою більшою стороною свого прохідного перерізу вздовж неї, ВІДПОВІДНО до першого варіанта корисної моделі повітрозабірний отвір виконаний в одній з торцевих стінок короба, вентилятор виконаний з подовжньою орієнтацією осі обертання робочого колеса, а повітровипускна щілина віддалена від торцевої стінки з повітрозабірним отвором на відстань, яка дорівнює 0,05-10 довжини колектора, причому відстань між робочим колесом і найближчою до нього стороною поперечного перерізу короба виконано таким, що дорівнює 0,1-0,8 зовнішнього діаметра робочого колеса вентилятора Для вирішення поставленої задачі ВІДПОВІДНО до другого варіанта корисної моделі повітровипускна щілина примикає до торцевої стінки з повітрозабірним отвором, причому відстань між робочим колесом і найближчою до нього стороною попе речного перерізу короба виконана такою, що дорівнює 0,1-0,8 зовнішнього діаметра робочого колеса вентилятора Для вирішення поставленої задачі ВІДПОВІДНО до третього варіанта корисної моделі в повітряній завісі, яка містить короб, обмежений щонайменше однією подовжньою і торцевими стінками, обладнаний повітрозабірним отвором, сполученим з ним за допомогою колектора вентилятором, що включає робоче колесо з приводом, і повітровипускною щілиною, виконаною щонайменше в одній з подовжніх стінок і орієнтованою більшою стороною свого прохідного перерізу вздовж неї, поперечний переріз короба виконаний у вигляді замкненого кола, повітрозабірний отвір розміщений в одній з торцевих стінок короба, вентилятор виконаний з подовжньою орієнтацією у коробі осі обертання робочого колеса, а повітровипускна щілина віддалена від торцевої стінки з повітрозабірним отвором на відстань, яка дорівнює 0,05-10 довжини колектора, причому відстань між робочим колесом і найближчою до нього стороною поперечного перерізу короба виконана такою, що дорівнює 0,1-0,8 зовнішнього діаметра робочого колеса вентилятора Для вирішення поставленої задачі ВІДПОВІДНО до четвертого варіанта корисної моделі в повітряній завісі, яка містить короб, обмежений щонайменше однією подовжньою і торцевими стінками, обладнаний повітрозабірним отвором, сполученим з ним за допомогою колектора вентилятором, що включає робоче колесо з приводом, і повітровипускною щілиною, виконаною щонайменше в одній з подовжніх стінок і орієнтованою більшою стороною свого прохідного перерізу вздовж неї, поперечний переріз короба виконаний у вигляді замкненого кола, повітрозабірний отвір розміщений в одній з торцевих стінок короба, вентилятор виконаний з подовжньою орієнтацією в коробі осі обертання робочого колеса, а повітровипускна щілина примикає до торцевої стінки з повітрозабірним отвором, причому відстань між робочим колесом і найближчою до нього стороною поперечного перерізу короба виконана такою, що дорівнює 0,1-0,8 зовнішнього діаметра робочого колеса вентилятора В усіх чотирьох варіантах корисної моделі подовжні стінки короба в зоні розташування вентилятора можуть бути виконані паралельними на віддалі від торцевої стінки з повітрозабірним отвором 1,0-1,5 зовнішнього діаметра робочого колеса На фіг 1 зображена повітряна завіса, подовжній розріз за першим і третім варіантами корисної моделі 2087 На фіг 2 зображена повітряна завіса, подовжній розріз за другим і четвертим варіантами корисної моделі На фіг 3 - розріз А-А на фіг 1 та 2 за першим і другим варіантами корисної моделі На фіг 4 - розріз А-А на фіг 1 і 2 за третім і четвертим варіантами корисної моделі Повітряна завіса містить короб 1, обмежений подовжніми 2 і торцевими 3, 4 стінками, обладнаний повітрозабірним отвором 5, сполученим з ним за допомогою колектора 6 вентилятором, що включає робоче колесо 7 з приводом 8, і повітровипускною щілиною 9, виконаною щонайменше в одній з подовжніх стінок 2 і орієнтованою більшою стороною свого прохідного перерізу вздовж не» Повітрозабірний отвір 5 виконаний в одній з торцевих стінок 3 короба 1, вентилятор виконаний з подовжньою орієнтацією у коробі 1 осі обертання робочого колеса 7, а повітровипускна щілина 9 за першим і третім варіантами корисної моделі віддалена від торцево) стінки 3 з повітрозабірним отвором 5 на відстань 1-і, яка дорівнює 0,05-10 довжини 1 колектора 6, причому відстань L між робочим колесом 7 і найближчою до нього стороною 2 поперечного перерізу короба 1 виконана такою, що дорівнює 0,1-0,8 зовнішнього діаметра робочого колеса 7 вентилятора У повітряній завісі за другим і четвертим варіантом корисної моделі повітровипускна щілина 9 примикає до торцевої стінки 3 з повітрозабірним отвором 5, причому відстань L між робочим колесом 7 і найближчою до нього стороною поперечного перерізу 2 короба 1 виконана такою, що дорівнює 0,1-0,8 зовнішнього діаметра робочого колеса 7 вентилятора Повітряна завіса за третім і четвертим варіантом корисної моделі містить короб 1, обмежений щонайменше однією подовжньою 2 і торцевими стінками 3,4, обладнаний повітрозабірним отвором 5, сполученим з ним за допомогою колектора 6 вентилятором, що включає робоче колесо 7 з приводом 8, і повітровипускною щілиною 9, виконаною в подовжній стінці 2 і орієнтованою більшою стороною свого прохідного перерізу вздовж неї, поперечний переріз короба 1 виконаний у вигляді замкненого кола Завіса працює таким чином При вмиканні приводу 8 робоче колесо 7 починає обертатися і засмоктує повітря через повітрозабірний отвір 5 і колектор 6 і нагнітає його усередину короба 1, звідки повітря надходить через повітровипускну щілину 9 до прорізу, який захищається При цьому довжина зони, що обдувається із щілини, менше довжини короба на розмір d, або дорівнює довжині короба, що при підвищенні якості захисту прорізу в СТІНІ ВІД проникнення холодного повітря дозволяє зменшити подовжній розмір завіси Запропонована повітряна завіса виготовлена і пройшла випробування Передбачається використовувати м для захисту технологічних прорізів у ЗОВНІШНІЙ СТІНЦІ виробничого приміщення від хо лодного зовнішнього повітря, що проникає через них Запропонована завіса є новою та промислове застосовною Використання її дозволить при підвищенні якості захисту прорізу в СТІНІ ВІД проникнення холодного повітря зменшити подовжній розмір завіси 6 І 6 5 З U Фіг 1 Фіг 2 5 З 2087 2 А-А і 9 Фіг З Комп'ютерна верстка А Ярославцева Фіг. 4 Підписне Тираж 39 прим Міністерство освгти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ДП "Український інститут промислової власності", вул Сім'ї Хохлових, 15, м. Київ, 04119
