Спосіб періодичного дроселювання надкритичного флюїду в установці для надкритичної флюїдної екстракції

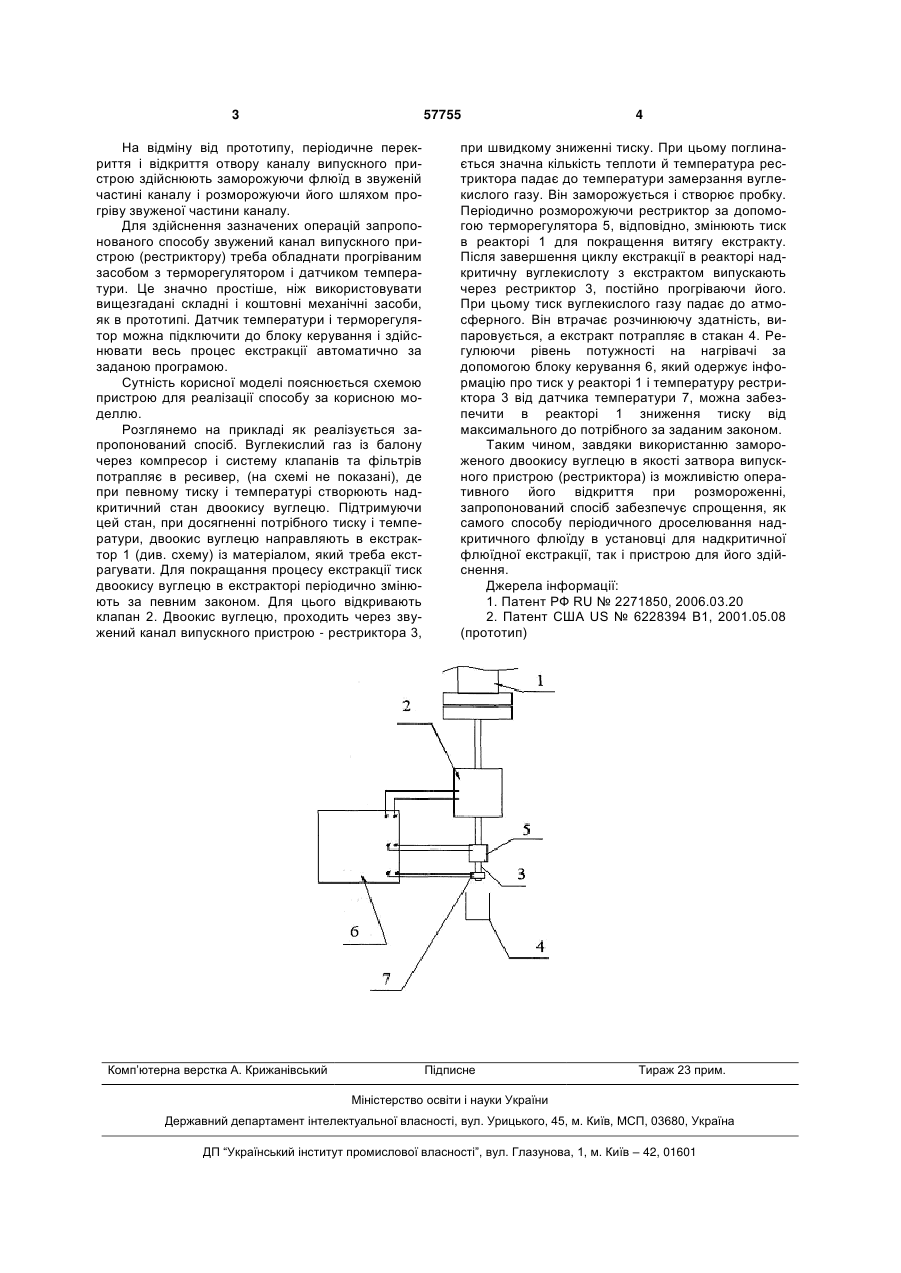

Спосіб періодичного дроселювання надкритичного флюїду в установці для надкритичної флюїдної екстракції, за яким періодично перекривають і відкривають отвір звуженого каналу випускного пристрою, який відрізняється тим, що періодичне перекриття і відкриття отвору каналу здійснюють, заморожуючи флюїд в звуженій частині каналу і розморожуючи його шляхом прогріву звуженої частини каналу. (19) (21) u201010260 (22) 20.08.2010 (24) 10.03.2011 (46) 10.03.2011, Бюл.№ 5, 2011 р. (72) БОРЦ БОРИС ВІКТОРОВИЧ, КАЗАРІНОВ ЮРІЙ ГЕННАДІЙОВИЧ, СКОРОМНА СТЕЛЛА ФЕДОРІВНА, ТКАЧЕНКО ВІКТОР ІВАНОВИЧ (73) НАЦІОНАЛЬНИЙ НАУКОВИЙ ЦЕНТР "ХАРКІВСЬКИЙ ФІЗИКО-ТЕХНІЧНИЙ ІНСТИТУТ" 3 57755 На відміну від прототипу, періодичне перекриття і відкриття отвору каналу випускного пристрою здійснюють заморожуючи флюїд в звуженій частині каналу і розморожуючи його шляхом прогріву звуженої частини каналу. Для здійснення зазначених операцій запропонованого способу звужений канал випускного пристрою (рестриктору) треба обладнати прогріваним засобом з терморегулятором і датчиком температури. Це значно простіше, ніж використовувати вищезгадані складні і коштовні механічні засоби, як в прототипі. Датчик температури і терморегулятор можна підключити до блоку керування і здійснювати весь процес екстракції автоматично за заданою програмою. Сутність корисної моделі пояснюється схемою пристрою для реалізації способу за корисною моделлю. Розглянемо на прикладі як реалізується запропонований спосіб. Вуглекислий газ із балону через компресор і систему клапанів та фільтрів потрапляє в ресивер, (на схемі не показані), де при певному тиску і температурі створюють надкритичний стан двоокису вуглецю. Підтримуючи цей стан, при досягненні потрібного тиску і температури, двоокис вуглецю направляють в екстрактор 1 (див. схему) із матеріалом, який треба екстрагувати. Для покращання процесу екстракції тиск двоокису вуглецю в екстракторі періодично змінюють за певним законом. Для цього відкривають клапан 2. Двоокис вуглецю, проходить через звужений канал випускного пристрою - рестриктора 3, Комп’ютерна верстка А. Крижанівський 4 при швидкому зниженні тиску. При цьому поглинається значна кількість теплоти й температура рестриктора падає до температури замерзання вуглекислого газу. Він заморожується і створює пробку. Періодично розморожуючи рестриктор за допомогою терморегулятора 5, відповідно, змінюють тиск в реакторі 1 для покращення витягу екстракту. Після завершення циклу екстракції в реакторі надкритичну вуглекислоту з екстрактом випускають через рестриктор 3, постійно прогріваючи його. При цьому тиск вуглекислого газу падає до атмосферного. Він втрачає розчинюючу здатність, випаровується, а екстракт потрапляє в стакан 4. Регулюючи рівень потужності на нагрівачі за допомогою блоку керування 6, який одержує інформацію про тиск у реакторі 1 і температуру рестриктора 3 від датчика температури 7, можна забезпечити в реакторі 1 зниження тиску від максимального до потрібного за заданим законом. Таким чином, завдяки використанню замороженого двоокису вуглецю в якості затвора випускного пристрою (рестриктора) із можливістю оперативного його відкриття при розмороженні, запропонований спосіб забезпечує спрощення, як самого способу періодичного дроселювання надкритичного флюїду в установці для надкритичної флюїдної екстракції, так і пристрою для його здійснення. Джерела інформації: 1. Патент РФ RU № 2271850, 2006.03.20 2. Патент США US № 6228394 B1, 2001.05.08 (прототип) Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
