Пристрій для оцінки похибки штрихових мір довжини
Формула / Реферат
Устройство для оценки погрешности штриховых мер длины, содержащее основание с направляющими, установленную на направляющих каретку, закрепленный на каретке визирный оптический узел, привод перемещения каретки, кинематически связанный с приводом измерительный ролик, взаимодействующий с роликом преобразователь его угла поворота в электрический сигнал и электрически связанный с преобразователем регистрирующий блок, отличающееся тем, что, с целью повышения точности и производительности оценки погрешности, оно снабжено втулкой с наружной конической поверхностью, установленной с возможностью осевого перемещения внутри измерительного ролика, который выполнен пустотелым с внутренней конической поверхностью с не менее чем тремя сквозными радиальными прорезями на рабочем участке, установленным во втулке резьбовым элементом, закрепленным на втулке диском с угловой шкалой и указательной стрелкой, закрепленной на резьбовом элементе с возможностью взаимодействия с угловой шкалой.
Текст

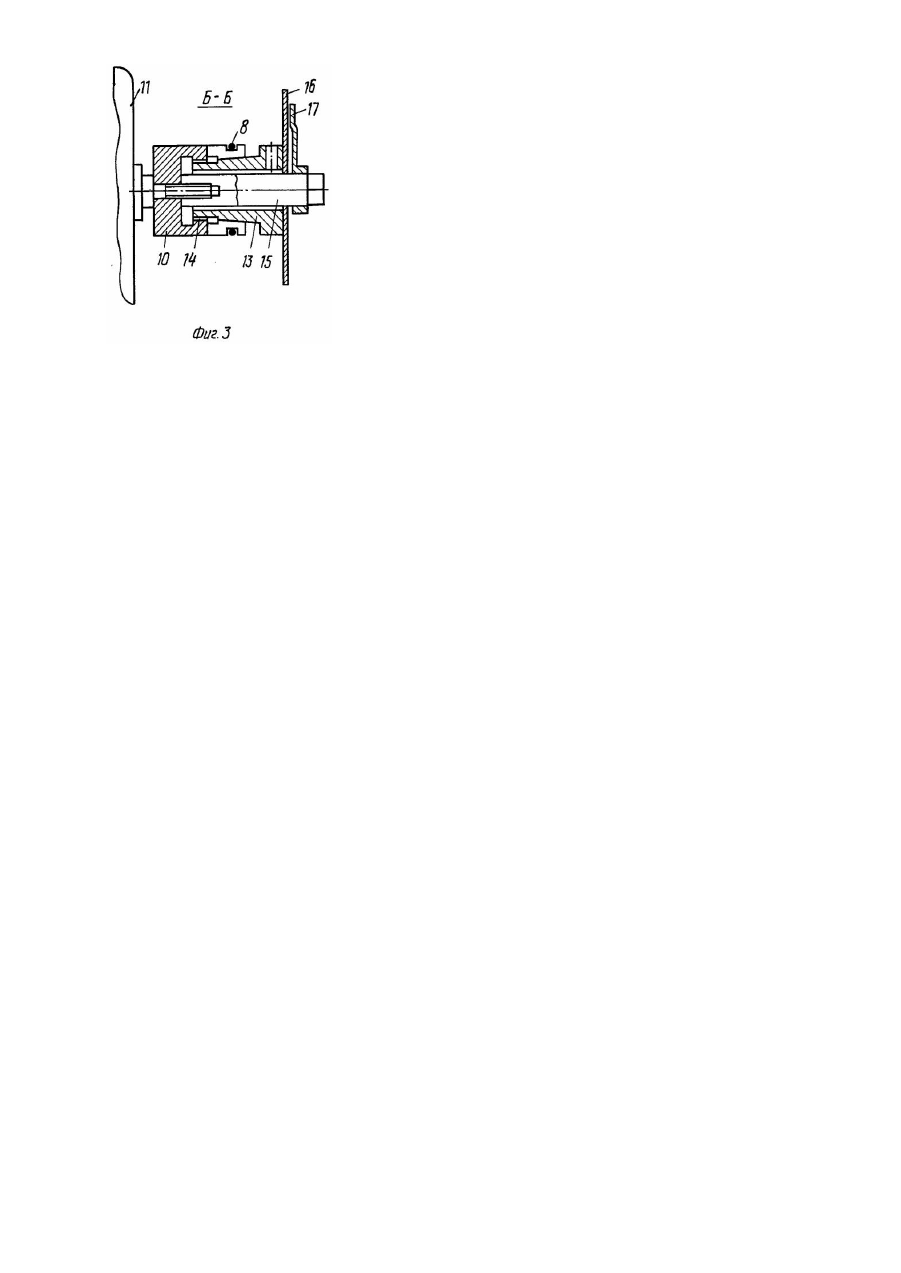

Изобретение относится к измерительной технике и может быть использовано для контроля штриховых мер длины и при измерении линейных размеров. Целью изобретения является повышение точности и производительности оценки погрешности. На фиг.1 показана схема устройства для оценки погрешности штриховых мер длины; на фиг.2 - сечение А-А на фиг.1; на фиг.3 -сечение Б-Б на фиг.1. Устройство содержит основание 1 с направляющими 2, установленную на направляющих 2 каретку 3, закрепленный с помощью кронштейна 4 на каретке 3 визирный оптический узел 5, привод перемещения каретки 3, выполненный в виде ведущего ролика 6, натяжного ролика 7, гибкого звена, выполненного в виде стальной струны 8 и маховичка 9, измерительный ролик 10, взаимодействующий с роликом 10 преобразователь 11 его угла поворота в электрический сигнал, регистрирующий блок 12, втулку 13 с наружной конической поверхностью, установленной с помощью резьбового соединения 14 внутри измерительного ролика 10, который выполнен пустотелым с внутренней конической поверхностью и с не менее чем тремя сквозными радиальными прорезями на рабочем участке, установленный во втулке 13 резьбовой элемент 15, предназначенный для крепления ролика 10 на преобразователе 11, закрепленный на втулке 13 диск 16 сугловой шкалой, указательную стрелку 17, установленную на резьбовом элементе 15 с возможностью фиксации в заданном угловом положении, фиксирующий элемент 18 и контролирующую штриховую меру 19. Устройство работает следующим образом. Перемещают каретку 3 в начальное положение, при котором визирный узел 5 наведен на нулевой штрих меры 19. Устанавливают регистрирующий блок 12 в нулевое состояние. С помощью маховичка 9 перемещают каретку 3 в заданное положение, индицируемое визирным узлом 5. При этом струна 8 поворачивает измерительный ролик 10, угол поворота которого преобразуется преобразователем 11 в показания регистрирующего блока 12. При необходимости компенсации погрешностей, обусловленных отклонением геометрических размеров передаточных элементов, изменяют диаметр рабочей поверхности ролика 10 путем вращения втулки 13, которая перемещается при этом в осевом направлении. Перемещение втулки 13 контролируется по угловой шкале на диске 16, облегчающей настройку на расчетное значение цены сигнала на выходе преобразователя 11.
ДивитисяДодаткова інформація
Назва патенту англійськоюDevice for estimating line gages accuracy
Назва патенту російськоюПрибор для оценки погрешности штриховых мер длины
МПК / Мітки
МПК: G01B 5/02
Мітки: довжини, пристрій, похибки, штрихових, оцінки, мір
Код посилання
