Пристрій для вимірювання довжини крученого канату

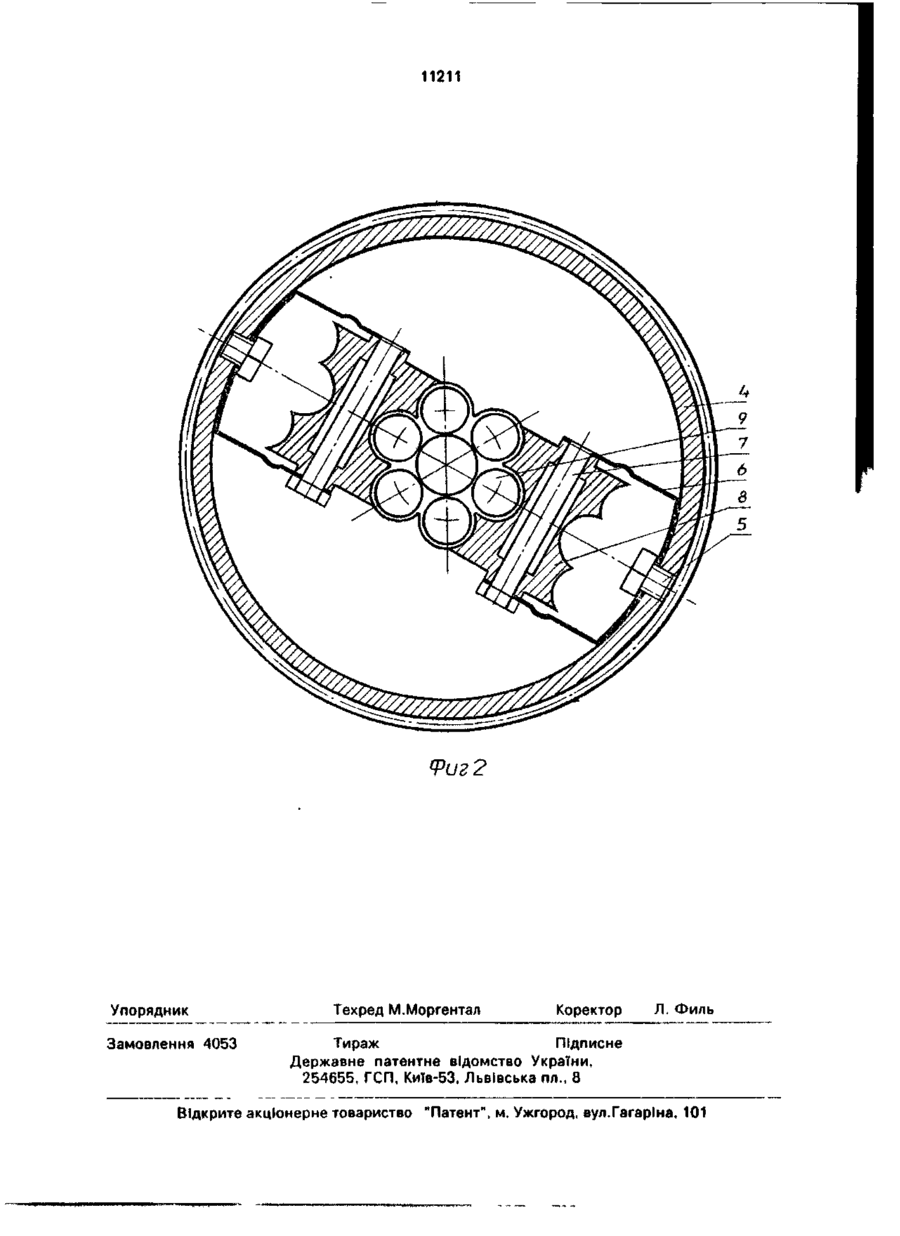

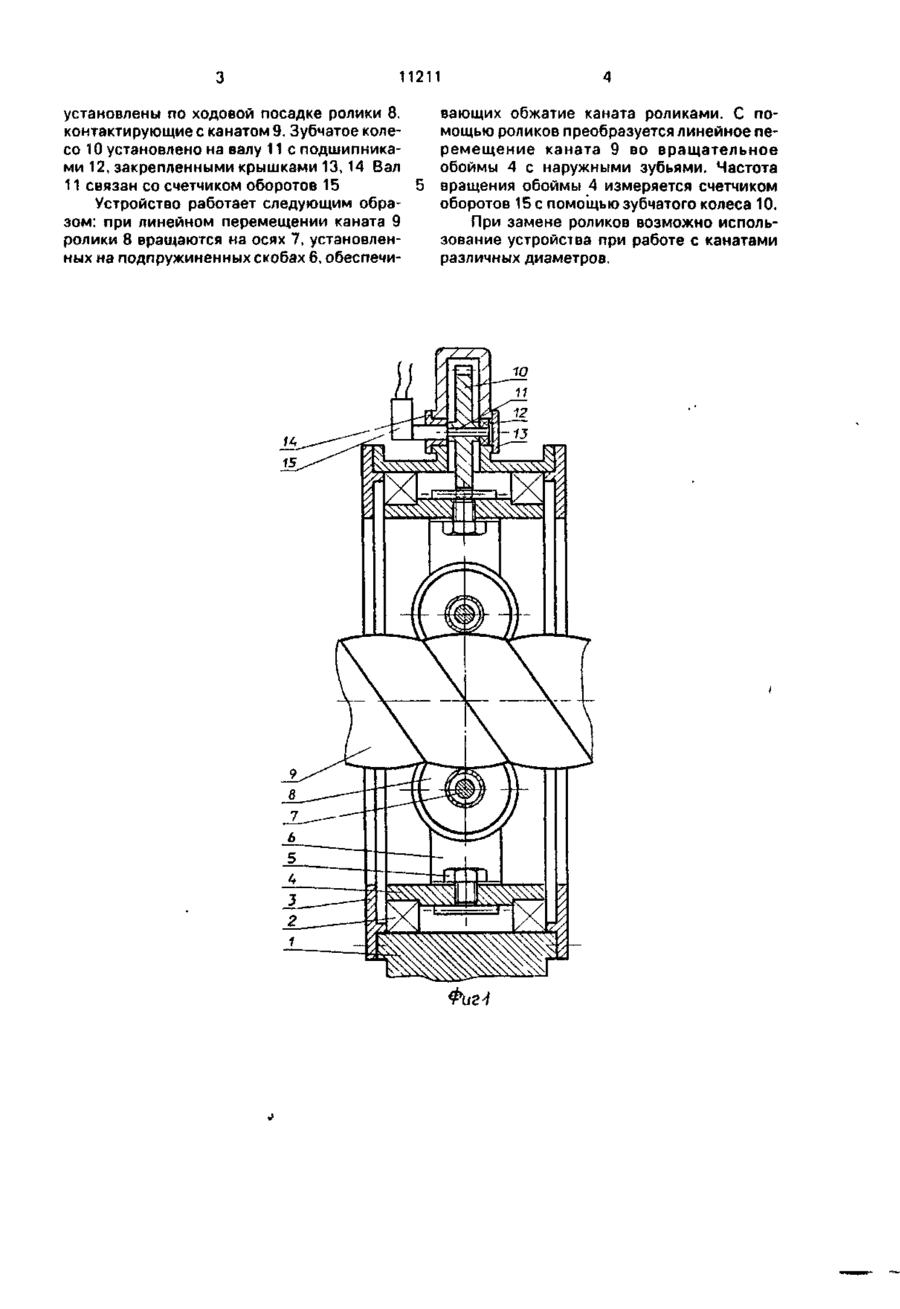

Устройство для измерения длины витого каната, содержащее измерительный эле мент, ось вращения которого параллельна направлению перемещения каната, выполненный в виде обоймы со средствами взаимодействия с-поверхностью каната, и счетчик оборотов, кинематически связанный с обоймой, о т л и ч а ю щ е е с я тем, что средство взаимодействия с поверхностью каната выполнено в виде роликов, установленных на внутренней поверхности обоймы посредством пружинных скоб с возможностью свободного вращения и имеющих винтовую нарезку на внешней поверхности. Изобретение относится к области грузоподъемных механизмов. Известно устройство для измерения длины витых канатов при их перемещении [1], содержащее измерительный элемент, ось вращения которого параллельна направлению перемещения каната, измерительный щуп и счетчик. Измерительный элемент выполнен в виде охватывающего канат кольца, а щуп выполнен в виде подпружиненного относительно кольца плунжера и шарика, контактирующего в процессе измерения с витками каната. К недостаткам приведенного технического решения относится низкая надежность и долговечность элементов втулки. Целью изобретения является повышение надежности и долговечности устройства для измерения длины витого каната. Сущность изобретения заключается в том. что элементы выполнены в виде роликов с винтовой нарезкой, установленных с возможностью вращения на пружинных скобах. Материалом роликов может быть фторопласт, бронза, термообработанная сталь и др. В отличие от прототипа в предлагаемой конструкции повышается надежность и долговечность конструкции путем замены трения скольжения трением качения, что снижает коэффициенты трения между канатом и роликом и повышает износостойкость устройства. Кроме того, конструкция упрощается. Сущность изобретения поясняется чертежами, где на фиг.1 показан продольный разрез устройства; на фиг.2 - поперечный разрез поворотной втулки. Устройство содержит корпус 1. в котором установлены подшипники 2, закрепленные крышками З В подшипниках 2 установлена обойма 4 с нарезными зубьями. На обойме 4 с помощью винтов 5 закреплены пружинные скобы 6, в которых на осях 7 с > О 11211 установлены по ходовой посадке ролики 8, контактирующие с канатом 9. Зубчатое колесо 10 установлено на валу 11с подшипниками 12, закрепленными крышками 13, 14 Вал 11 связан со счетчиком оборотов 15 Устройство работает следующим образом: при линейном перемещении каната 9 ролики 8 вращаются на осях 7, установленных на подпружиненных скобах 6, обеспечи вающих обжатие каната роликами. С помощью роликов преобразуется линейное перемещение каната 9 во вращательное обоймы 4 с наружными зубьями. Частота вращения обоймы 4 измеряется счетчиком оборотов 15 с помощью зубчатого колеса 10. При замене роликов возможно использование устройства при работе с канатами различных диаметров. Фиг 4 11211
