Вузол магнітної підвіски для переміщення елемента конструкції

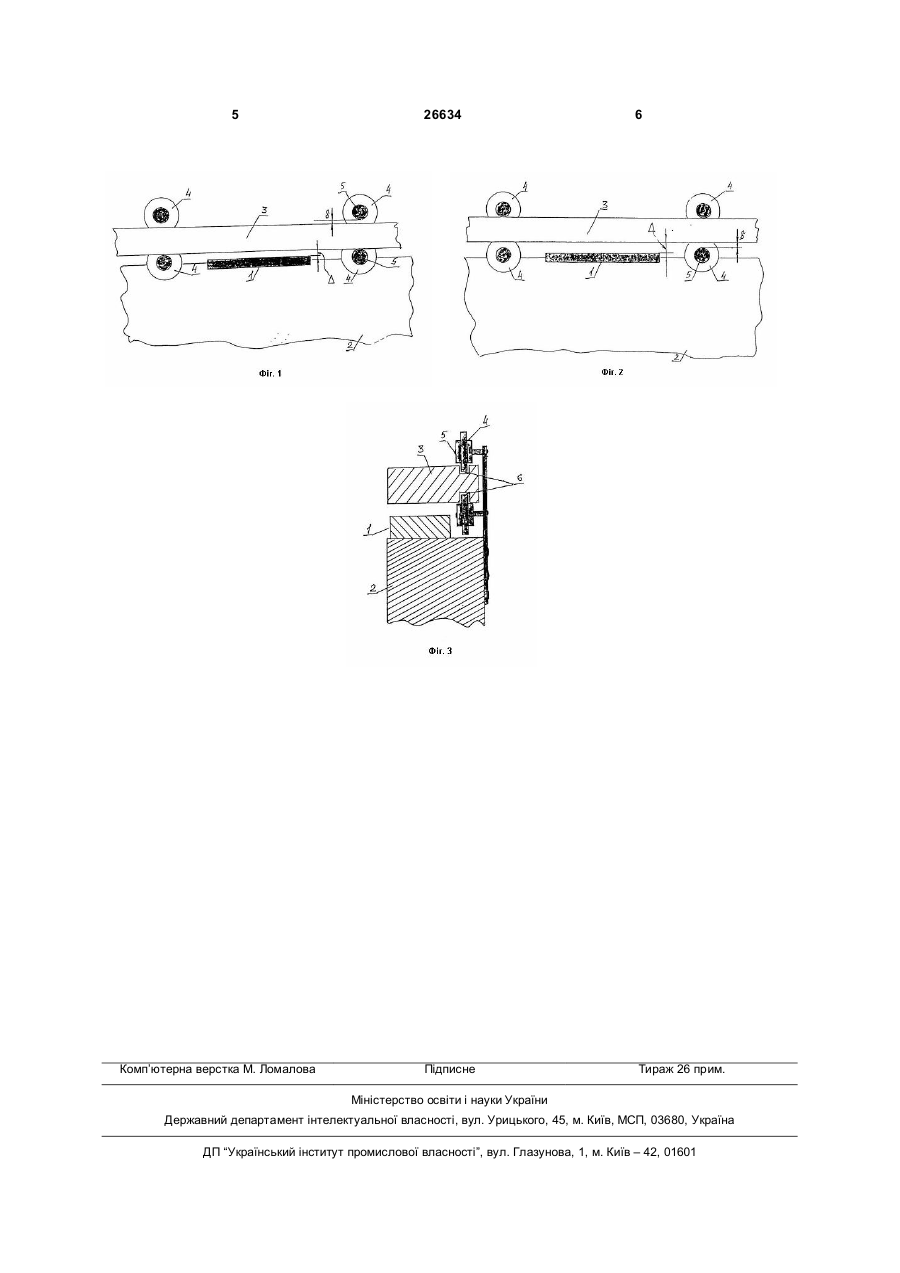

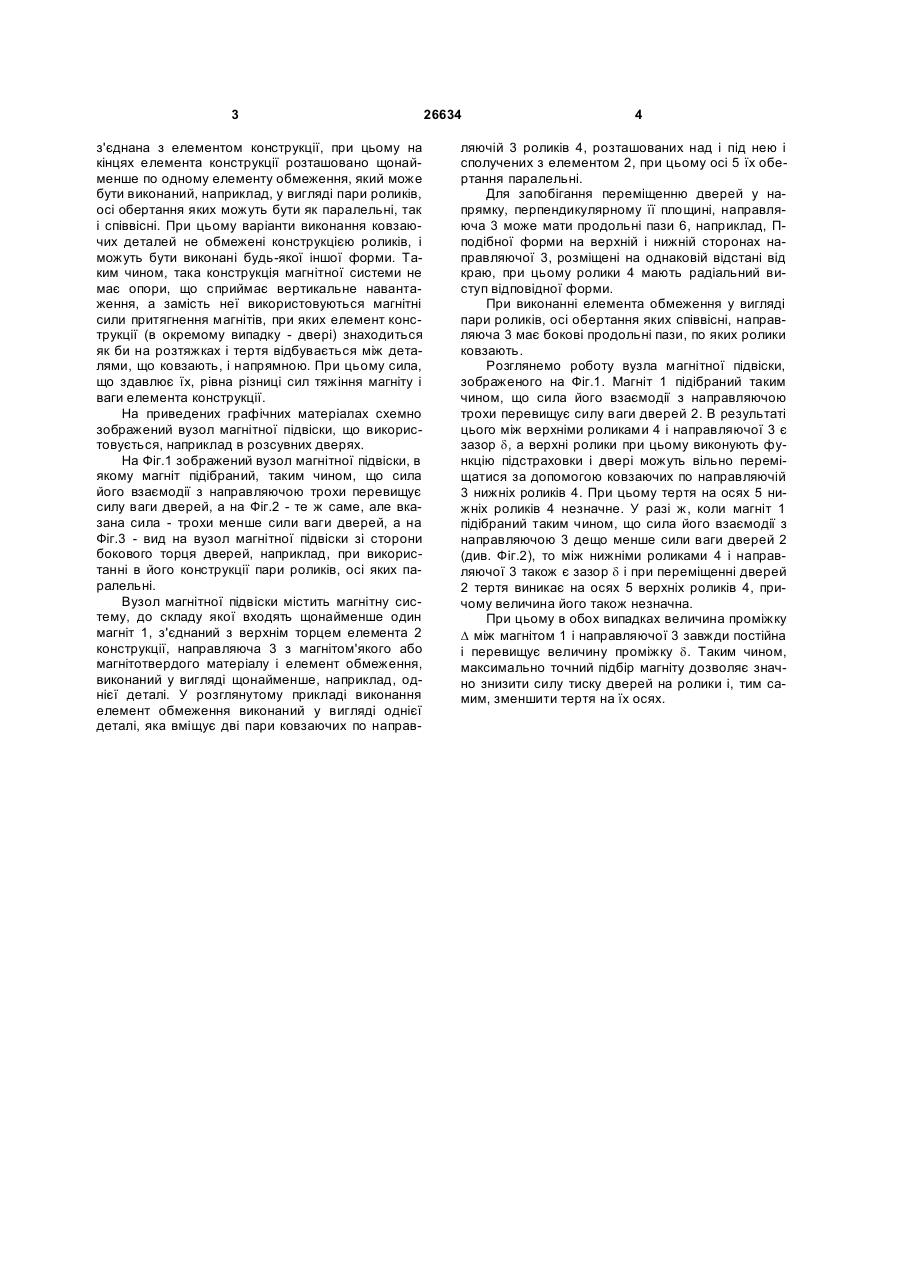

1. Вузол магнітної підвіски для переміщення елемента конструкції, наприклад розсувної двері, що містить магнітну систему, до складу якої входить щонайменше один магніт, сполучений з верхнім торцем елемента конструкції, напрямна з магнітного матеріалу і елемент обмеження, який відрізняється тим, що напрямна розташована над щонайменше одним магнітом і паралельно йому. 3 з'єднана з елементом конструкції, при цьому на кінцях елемента конструкції розташовано щонайменше по одному елементу обмеження, який може бути виконаний, наприклад, у вигляді пари роликів, осі обертання яких можуть бути як паралельні, так і співвісні. При цьому варіанти виконання ковзаючих деталей не обмежені конструкцією роликів, і можуть бути виконані будь-якої іншої форми. Таким чином, така конструкція магнітної системи не має опори, що сприймає вертикальне навантаження, а замість неї використовуються магнітні сили притягнення магнітів, при яких елемент конструкції (в окремому випадку - двері) знаходиться як би на розтяжках і тертя відбувається між деталями, що ковзають, і напрямною. При цьому сила, що здавлює їх, рівна різниці сил тяжіння магніту і ваги елемента конструкції. На приведених графічних матеріалах схемно зображений вузол магнітної підвіски, що використовується, наприклад в розсувних дверях. На Фіг.1 зображений вузол магнітної підвіски, в якому магніт підібраний, таким чином, що сила його взаємодії з направляючою трохи перевищує силу ваги дверей, а на Фіг.2 - те ж саме, але вказана сила - трохи менше сили ваги дверей, а на Фіг.3 - вид на вузол магнітної підвіски зі сторони бокового торця дверей, наприклад, при використанні в його конструкції пари роликів, осі яких паралельні. Вузол магнітної підвіски містить магнітну систему, до складу якої входять щонайменше один магніт 1, з'єднаний з верхнім торцем елемента 2 конструкції, направляюча 3 з магнітом'якого або магнітотвердого матеріалу і елемент обмеження, виконаний у вигляді щонайменше, наприклад, однієї деталі. У розглянутому прикладі виконання елемент обмеження виконаний у вигляді однієї деталі, яка вміщує дві пари ковзаючих по направ 26634 4 ляючій 3 роликів 4, розташованих над і під нею і сполучених з елементом 2, при цьому осі 5 їх обертання паралельні. Для запобігання переміщенню дверей у напрямку, перпендикулярному її площині, направляюча 3 може мати продольні пази 6, наприклад, Пподібної форми на верхній і нижній сторонах направляючої 3, розміщені на однаковій відстані від краю, при цьому ролики 4 мають радіальний виступ відповідної форми. При виконанні елемента обмеження у вигляді пари роликів, осі обертання яких співвісні, направляюча 3 має бокові продольні пази, по яких ролики ковзають. Розглянемо роботу вузла магнітної підвіски, зображеного на Фіг.1. Магніт 1 підібраний таким чином, що сила його взаємодії з направляючою трохи перевищує силу ваги дверей 2. В результаті цього між верхніми роликами 4 і направляючої 3 є зазор d, а верхні ролики при цьому виконують функцію підстраховки і двері можуть вільно переміщатися за допомогою ковзаючих по направляючій 3 нижніх роликів 4. При цьому тертя на осях 5 нижніх роликів 4 незначне. У разі ж, коли магніт 1 підібраний таким чином, що сила його взаємодії з направляючою 3 дещо менше сили ваги дверей 2 (див. Фіг.2), то між нижніми роликами 4 і направляючої 3 також є зазор d і при переміщенні дверей 2 тертя виникає на осях 5 верхніх роликів 4, причому величина його також незначна. При цьому в обох випадках величина проміжку D між магнітом 1 і направляючої 3 завжди постійна і перевищує величину проміжку d. Таким чином, максимально точний підбір магніту дозволяє значно знизити силу тиску дверей на ролики і, тим самим, зменшити тертя на їх осях. 5 Комп’ютерна верстка М. Ломалова 26634 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
