Стенд для дослідження гусеничного рушія
Номер патенту: 57935
Опубліковано: 25.03.2011
Автори: Воронцов Сергій Миколайович, Єпіфанов Віталій Валерійович
Формула / Реферат
Стенд для дослідження гусеничного рушія, що містить плиту, на якій розміщені підтримувальні та підресорені опорні котки, ведуче та напрямне колеса, охоплені гусеницею, привід ведучого колеса; другий привід для пересування плити, що складається з двигуна, шарнірно з'єднаних з нерухомою опорою кривошипів і вертикальних штанг, які з'єднують плиту з вказаними кривошипами, та горизонтальної штанги, що з'єднує плиту з нерухомою опорою; опорні барабани, охоплені гнучкою стрічкою, верхня ланка якої контактує з опорною ділянкою гусениці та спирається на пластину, який відрізняється тим, що опорні барабани встановлено на нерухомій опорі.
Текст

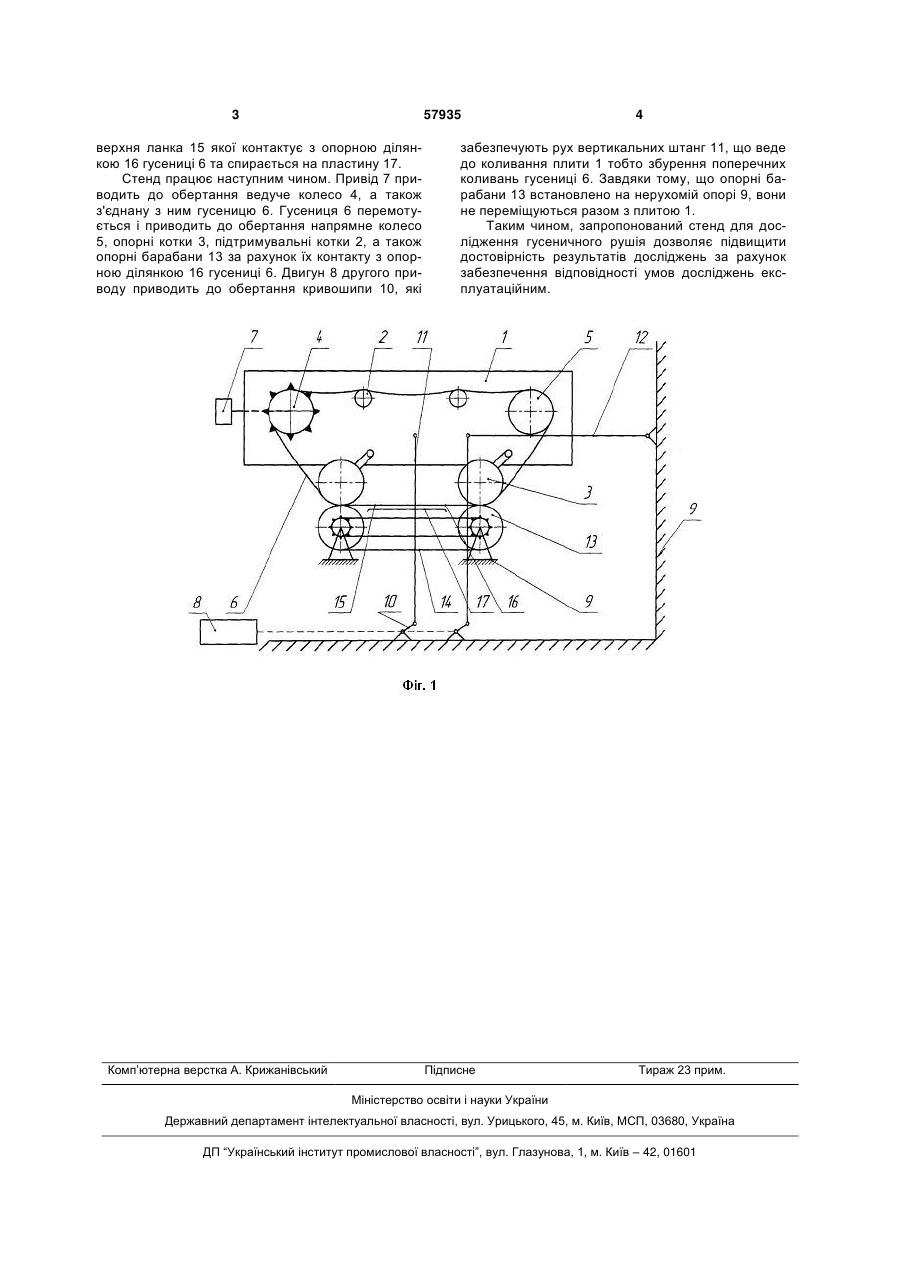

Стенд для дослідження гусеничного рушія, що містить плиту, на якій розміщені підтримувальні та підресорені опорні котки, ведуче та напрямне ко 3 57935 верхня ланка 15 якої контактує з опорною ділянкою 16 гусениці 6 та спирається на пластину 17. Стенд працює наступним чином. Привід 7 приводить до обертання ведуче колесо 4, а також з'єднану з ним гусеницю 6. Гусениця 6 перемотується і приводить до обертання напрямне колесо 5, опорні котки 3, підтримувальні котки 2, а також опорні барабани 13 за рахунок їх контакту з опорною ділянкою 16 гусениці 6. Двигун 8 другого приводу приводить до обертання кривошипи 10, які Комп’ютерна верстка А. Крижанівський 4 забезпечують рух вертикальних штанг 11, що веде до коливання плити 1 тобто збурення поперечних коливань гусениці 6. Завдяки тому, що опорні барабани 13 встановлено на нерухомій опорі 9, вони не переміщуються разом з плитою 1. Таким чином, запропонований стенд для дослідження гусеничного рушія дозволяє підвищити достовірність результатів досліджень за рахунок забезпечення відповідності умов досліджень експлуатаційним. Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюTestbench for study of caterpillar mover
Автори англійськоюYepifanov Vitalii Valeriiovych, Vorontsov Serhii Mykolaiovych
Назва патенту російськоюСтенд для исследования гусеничного движителя
Автори російськоюЕпифанов Виталий Валерьевич, Воронцов Сергей Николаевич
МПК / Мітки
МПК: G01M 17/03
Мітки: стенд, дослідження, гусеничного, рушія
