Свердловинна штангова насосна установка

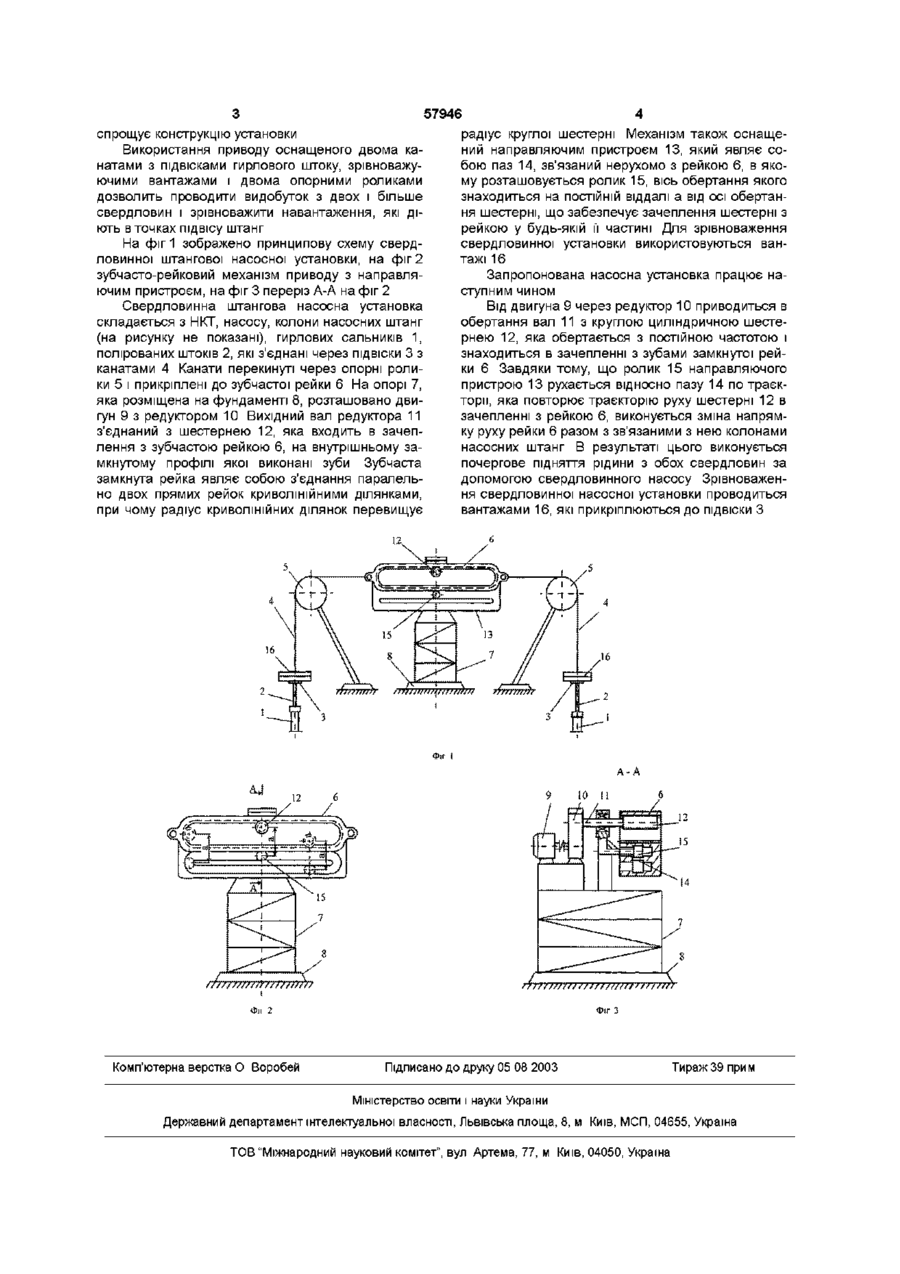

1 Свердловинна штангова насосна установка, що містить механічний привід свердловинного штангового насоса, насосно-компресорні труби, насос, колону насосних штанг, полірований шток з гирловим сальником, яка відрізняється тим, що механізм приводу виконаний у вигляді зубчастої замкнутої рейки з привідною циліндричною шестірнею і оснащений пристроєм направлення руху рейки 2 Свердловинна насосна установка по п 1 , яка відрізняється тим, що механізм приводу з протилежних сторін оснащений двома канатами з підвісками гирлового штоку, зрівноважувальними вантажами і двома опорними роликами Винахід стосується техніки видобутку пластових рідин свердловинними штанговими насосними установками (СШНУ), зокрема видобутку нафти з свердловини Відома установка для видобутку нафти із свердловини, яка складається з індивідуального механічного приводу свердловинного штангового насосу (верстата-гойдалки), насоснокомпресорних труб (НКТ), насосу, колони насосних штанг і полірованого штоку з гирловим сальником Механічний привід даної установки складається з балансиру, кривошипно-шатунного механізму з противагами, двигуна з редуктором і ПІДВІСКИ гирлового штоку з канатом (Бухаленко Е И , Абдуллаев Ю Г Монтаж, обслуживание и ремонт нефтепромыслового оборудования Учебник для учащихся профтехобразования и рабочих на производстве - 2-е изд , перераб и доп - М Недра, 1985, 391с) Недоліками даної установки є неефективний зрівноважуючий механізм, що зменшує коефіцієнт корисної дії установки, застосування двигуна великої потужності, складна конструкція механізму Відома також пдропривідна СШНУ (Молчанов А Г Гидроприводные штанговые скважинные насосные установки М, Недра, 1982, 245с), яка складається з пдроприводу, НКТ, насосу, колони насосних штанг, полірованого штоку з гирловим сальником Недоліками пдропривідної СШНУ є те, що з збільшенням відстані між свердловинами при ви користанні групового приводу суттєво падає його коефіцієнт корисної дії, а також складна конструкція і технологія виготовлення приводу, складність його складання і технічного обслуговування Використання пдроприводу також обмежено дією ЗОВНІШНІХ факторів середовища (наприклад, низькі і високі температури) При експлуатації свердловини СШНУ основними проблемами є не ефективний зрівноважуючий механізм, що призводить до зменшення коефіцієнта корисної дії установки при сумісному приводі декількох свердловин, а також складна конструкція приводу Метою винаходу є підвищення коефіцієнта корисної дії приводу за рахунок вдосконалення конструкції приводу для одночасної експлуатації декількох свердловин, а також вдосконалення зрівноважуючого механізму Вказана мета досягається тим, що механізм приводу СШНУ виконаний у вигляді зубчастої замкнутої рейки в зачепленні з привідною циліндричною шестернею і оснащений пристроєм направлення руху рейки Крім того, механізм приводу з протилежних сторін оснащений двома канатами з підвісками гирлового штоку, зрівноважуючими вантажами і двома опорними роликами Використання приводу у вигляді зубчастої замкнутої рейки в зачепленні з привідною циліндричною шестернею і оснащеним пристроєм направлення руху рейки забезпечує зворотнопоступальний рух штанг з плунжером насосу і (О о> ю 57946 радіус круглої шестерні Механізм також оснащеспрощує конструкцію установки ний направляючим пристроєм 13, який являє соВикористання приводу оснащеного двома кабою паз 14, зв'язаний нерухомо з рейкою 6, в яконатами з підвісками гирлового штоку, зрівноважуму розташовується ролик 15, вісь обертання якого ючими вантажами і двома опорними роликами знаходиться на ПОСТІЙНІЙ віддалі а від осі обертандозволить проводити видобуток з двох і більше ня шестерні, що забезпечує зачеплення шестерні з свердловин і зрівноважити навантаження, які дірейкою у будь-якій її частині Для зрівноваження ють в точках підвісу штанг свердловинної установки використовуються ванНа фіг 1 зображено принципову схему свердтажі 16 ловинної штангової насосної установки, на фіг 2 зубчасто-рейковий механізм приводу з направляЗапропонована насосна установка працює наючим пристроєм, на фіг 3 переріз А-А на фіг 2 ступним чином Свердловинна штангова насосна установка Від двигуна 9 через редуктор 10 приводиться в складається з НКГГ, насосу, колони насосних штанг обертання вал 11 з круглою циліндричною шесте(на рисунку не показані), гирлових сальників 1, рнею 12, яка обертається з постійною частотою і полірованих штоків 2, які з'єднані через ПІДВІСКИ 3 з знаходиться в зачепленні з зубами замкнутої рейканатами 4 Канати перекинуті через опорні ролики 6 Завдяки тому, що ролик 15 направляючого ки 5 і прикріплені до зубчастої рейки 6 На опорі 7, пристрою 13 рухається відносно пазу 14 по траєкяка розміщена на фундаменті 8, розташовано двиторії, яка повторює траєкторію руху шестерні 12 в гун 9 з редуктором 10 Вихідний вал редуктора 11 зачепленні з рейкою 6, виконується зміна напрямз'єднаний з шестернею 12, яка входить в зачепку руху рейки 6 разом з зв'язаними з нею колонами лення з зубчастою рейкою 6, на внутрішньому занасосних штанг В результаті цього виконується мкнутому профілі якої виконані зуби Зубчаста почергове підняття рідини з обох свердловин за замкнута рейка являє собою з'єднання паралельдопомогою свердловинного насосу Зрівноваженно двох прямих рейок криволінійними ділянками, ня свердловинної насосної установки проводиться при чому радіус криволінійних ділянок перевищує вантажами 16, які прикріплюються до ПІДВІСКИ З А-А 7777777777777777777Г77 Комп'ютерна верстка О Воробей //fffffr Підписано до друку 05 08 2003 Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ТОВ "Міжнародний науковий комітет", вул Артема, 77, м Київ, 04050, Україна
