Клавіша керування магазиновою защіпкою
Номер патенту: 57965
Опубліковано: 25.03.2011
Автори: Наумов Сергій Миколайович, Варибрусов Сергій Тимофійович
Формула / Реферат
Клавіша керування магазиновою защіпкою вогнепальної зброї, яка розташована симетрично осі симетрії зброї за спусковим гачком, в вікні, яке вирізано в верхній передній частині рукоятки керування вогнем, над місцем де вона з'єднана з заднім кінцем запобіжної скоби спускового гачка, яка переміщає защіпку в виключене положення при її утопленні в порожнину рукоятки керування вогнем.
Текст

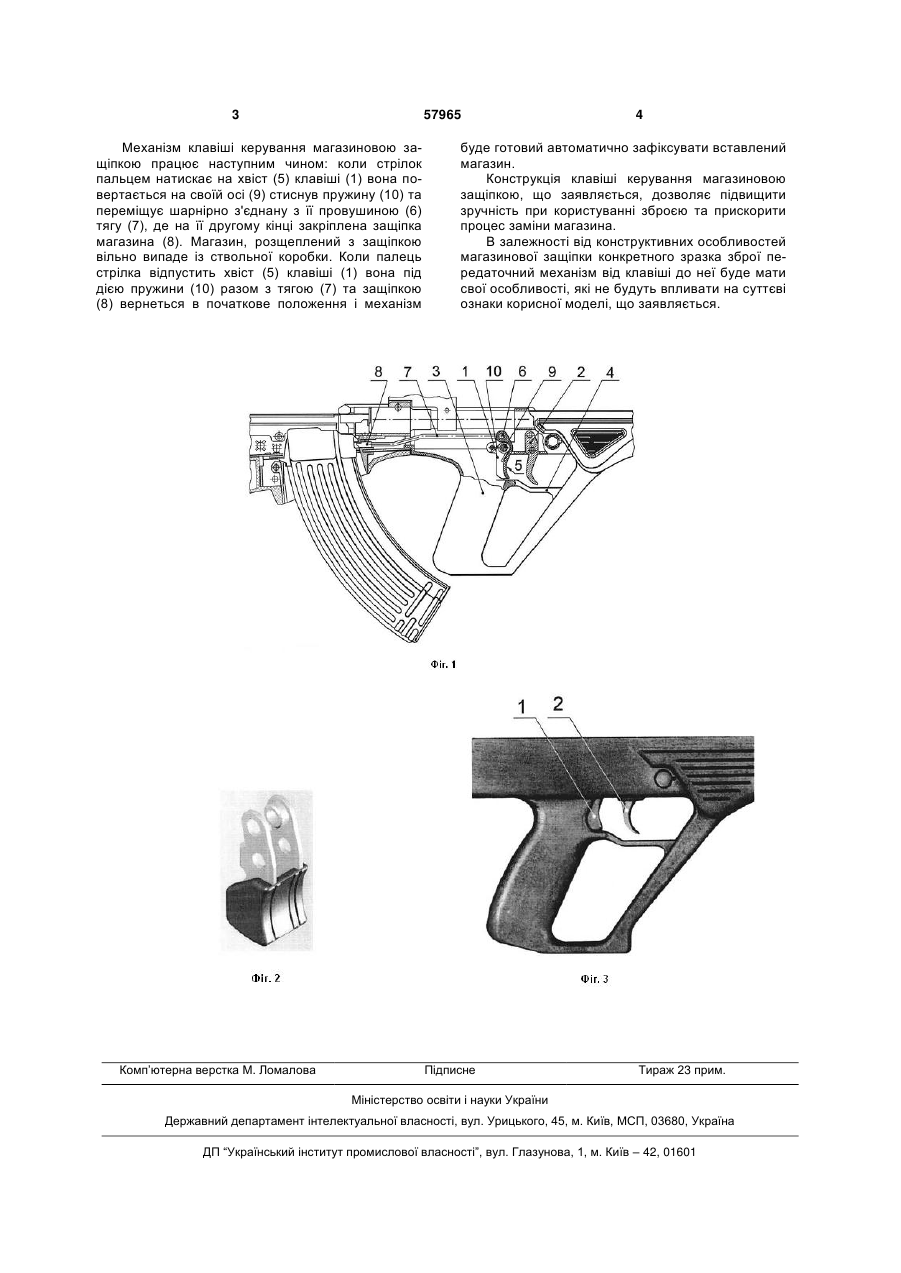

Клавіша керування магазиновою защіпкою вогнепальної зброї, яка розташована симетрично осі симетрії зброї за спусковим гачком, в вікні, яке вирізано в верхній передній частині рукоятки керування вогнем, над місцем де вона з'єднана з заднім кінцем запобіжної скоби спускового гачка, яка переміщає защіпку в виключене положення при її утопленні в порожнину рукоятки керування вогнем. (19) (21) u201009811 (22) 06.08.2010 (24) 25.03.2011 (46) 25.03.2011, Бюл.№ 6, 2011 р. (72) ВАРІБРУСОВ СЕРГІЙ ТИМОФІЙОВИЧ, НАУМОВ СЕРГІЙ МИКОЛАЙОВИЧ (73) ВАРІБРУСОВ СЕРГІЙ ТИМОФІЙОВИЧ 3 57965 Механізм клавіші керування магазиновою защіпкою працює наступним чином: коли стрілок пальцем натискає на хвіст (5) клавіші (1) вона повертається на своїй осі (9) стиснув пружину (10) та переміщує шарнірно з'єднану з її провушиною (6) тягу (7), де на її другому кінці закріплена защіпка магазина (8). Магазин, розщеплений з защіпкою вільно випаде із ствольної коробки. Коли палець стрілка відпустить хвіст (5) клавіші (1) вона під дією пружини (10) разом з тягою (7) та защіпкою (8) вернеться в початкове положення і механізм Комп’ютерна верстка М. Ломалова 4 буде готовий автоматично зафіксувати вставлений магазин. Конструкція клавіші керування магазиновою защіпкою, що заявляється, дозволяє підвищити зручність при користуванні зброєю та прискорити процес заміни магазина. В залежності від конструктивних особливостей магазинової защіпки конкретного зразка зброї передаточний механізм від клавіші до неї буде мати свої особливості, які не будуть впливати на суттєві ознаки корисної моделі, що заявляється. Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюKey for control of magazine catch
Автори англійськоюVaribrusov Serhii Tymofiiovych, Naumov Serhii Mykolaiovych
Назва патенту російськоюКлавиша управления защелкой магазина
Автори російськоюВарибрусов Сергей Тимофеевич, Наумов Сергей Николаевич
МПК / Мітки
МПК: F41A 3/00, F41A 5/00, F41C 23/00, F41A 19/00, F41A 21/00
Мітки: защіпкою, керування, магазиновою, клавіша
