Геодезичний косинець для обміру фігури людини

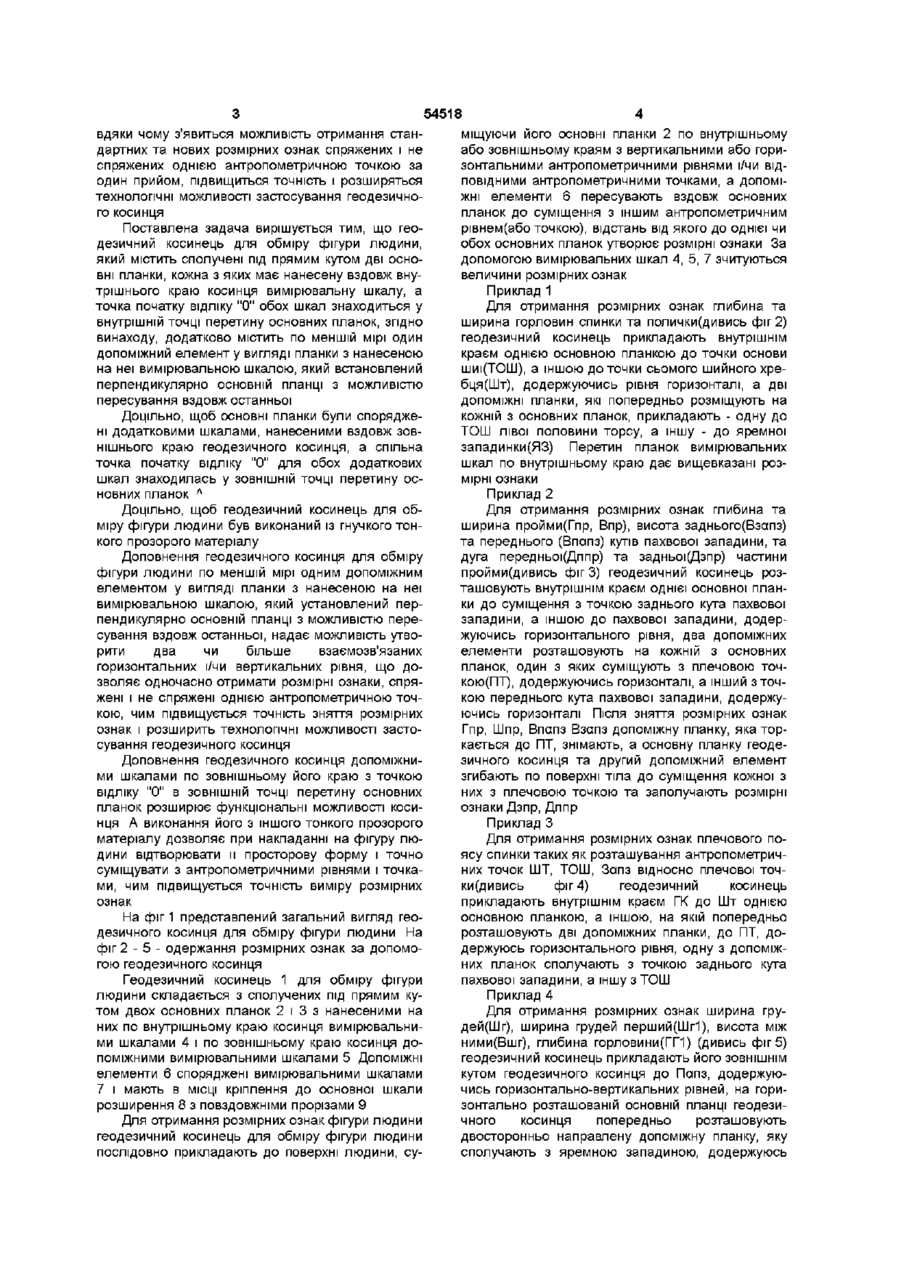

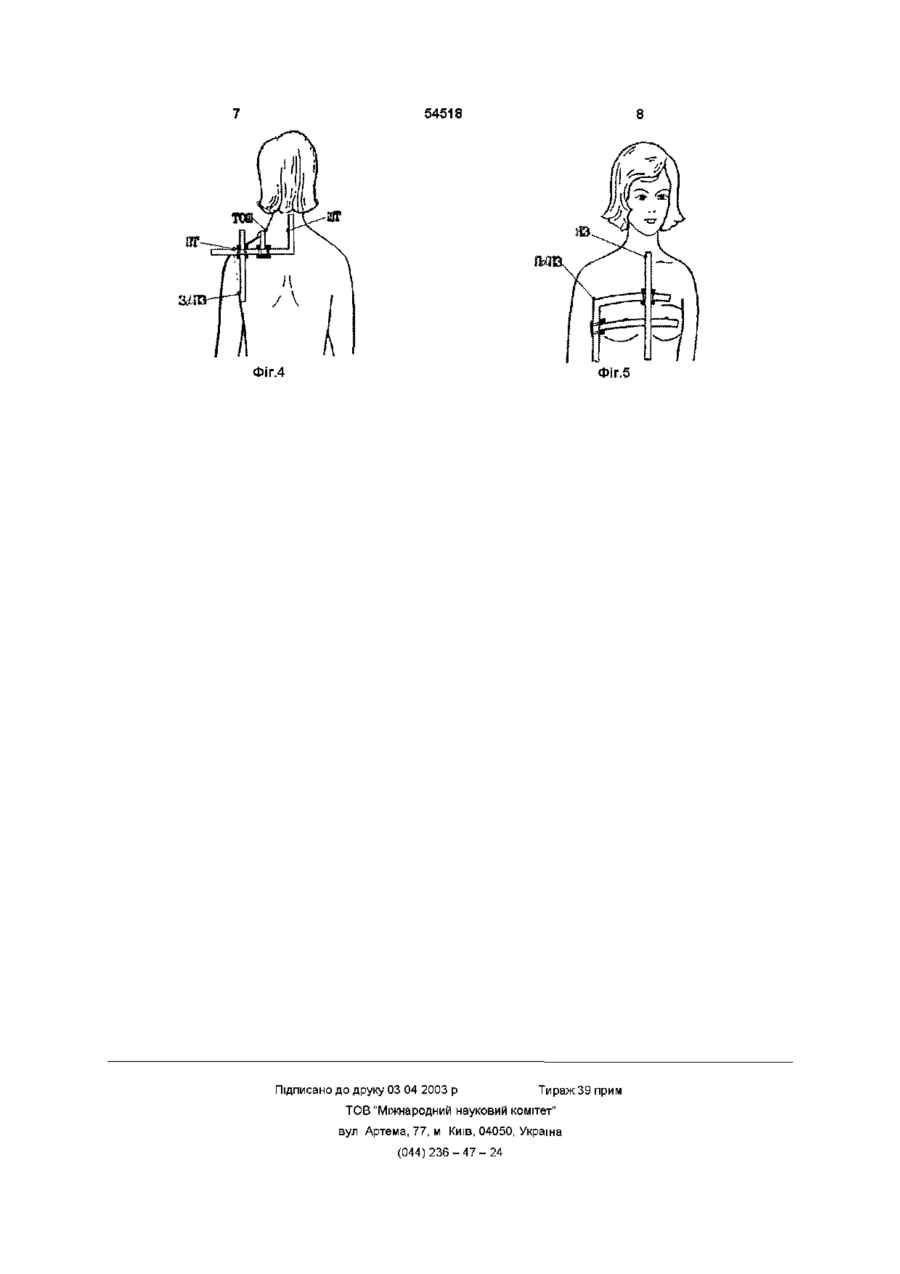

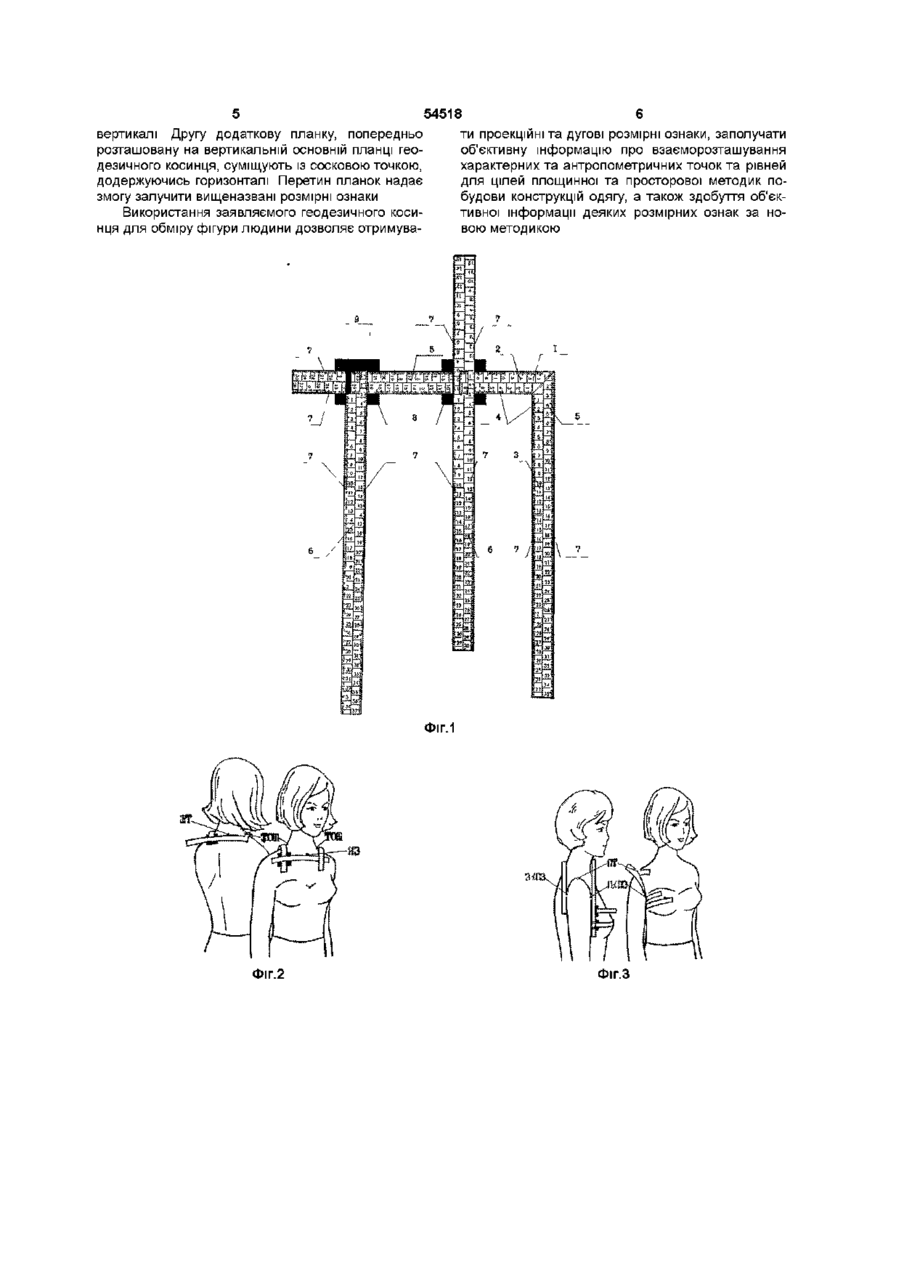

1 Геодезичний косинець для обміру фігури людини, який містить сполучені під прямим кутом дві основні планки, кожна з яких має нанесену вздовж внутрішнього краю косинця вимірювальну шкалу, причому точка початку відліку "О" обох шкал знаходиться у внутрішній точці перетину основних планок, який відрізняється тим, що додатково містить принаймні два допоміжних елементи, кожний з яких виконаний у вигляді планки з нанесеною на неї вимірювальною шкалою, які установлені перпендикулярно основній планці з можливістю пересування вздовж останньої 2 Геодезичний косинець за п 1, який відрізняється тим, що основні планки містять додаткові шкали, які нанесені вздовж зовнішнього краю геодезичного косинця, а спільна точка початку відліку "О" для обох додаткових шкал знаходиться у ЗОВНІШНІЙ ТОЧЦІ перетину основних планок 3 Геодезичний косинець за п 1, 2, який відрізняється тим, що виконаний із гнучкого тонкого прозорого матеріалу О Винахід відноситься до швейного виробництва, зокрема до пристроів(допоміжних засобів) для зняття мірок і може бути використаний при проведенні масових обмірів населення, а також при індивідуальному виробництві одягу Відомий пристрій для зняття мірок з фігури людини, який виконаний у вигляді жилета, спорядженого плечовими накладками, які закріплені на телескопічних важелях, які, в свою чергу, закріплені на розсувних колодках, що утворюють комір жилета, при цьому важіль має проградуйовану шкалу і споряджений вимірювальними стрічками, розташований по спинці і ПІЛОЧЦІ жилета до плечових накладок прикріплені шнури з висками і вимірювальні стрічки зі сторони спинки і полички [А с №695653, СРСР, М К л 2 А41Н 1/04, Бюл №41, 79] Відомий пристрій дозволяє визначити основні розмірні ознаки фігури, але він не дає детального уявлення про фігуру, так як не забезпечує визначення проміжних антропометричних точок і рівнів Крім того відомий пристрій досить громіздкий Відомий також геодезичний косинець для обміру фігури людини, який містить сполучені під прямим кутом дві основні планки, кожна з яких має нанесену вздовж внутрішнього краю косинця вимірювальну шкалу, а точка початку відліку "0" обох шкал знаходиться у внутрішній точці перетину основних планок [Справочник по конструированию одежды / В М Медведев и др , под общей ред Л П Колеткина - М Легкая и пищевая пром-ть, 1982 - С 56 - 57 - 312с] Відомий геодезичний косинець виконаний з непрозорого тривкого паперу або картону Відомий геодезичний косинець завдяки наявності тільки двох сполучених під прямим кутом планок обмеженої довжини є допоміжним засобом при обмірі фігури людини і служить для отримання декількох спряжених і не спряжених однією антропометричною точкою розмірних ознак, звичайно використовується для обміру фігури, разом з сантиметровою стрічкою, що підвищує трудоємкість процесу обміру Таким чином, в основу винаходу поставлена задача розробити такий геодезичний косинець для обміру фігури людини, який шляхом введення нових елементів і зв'язків З існуючими, дозволив би збільшити КІЛЬКІСТЬ взаємопов'язаних горизонтальних та вертикальних вимірювальних шкал, за 00 ю ю 54518 вдяки чому з явиться можливість отримання стандартних та нових розмірних ознак спряжених і не спряжених однією антропометричною точкою за один прийом, підвищиться точність і розширяться технологічні можливості застосування геодезичного косинця Поставлена задача вирішується тим, що геодезичний косинець для обміру фігури людини, який містить сполучені під прямим кутом дві основні планки, кожна з яких має нанесену вздовж внутрішнього краю косинця вимірювальну шкалу, а точка початку відліку "0" обох шкал знаходиться у внутрішній точці перетину основних планок, згідно винаходу, додатково містить по меншій мірі один допоміжний елемент у вигляді планки з нанесеною на неї вимірювальною шкалою, який встановлений перпендикулярно основній планці з можливістю пересування вздовж останньої Доцільно, щоб основні планки були споряджені додатковими шкалами, нанесеними вздовж зовнішнього краю геодезичного косинця, а спільна точка початку відліку "0" для обох додаткових шкал знаходилась у ЗОВНІШНІЙ ТОЧЦІ перетину основних планок л Доцільно, щоб геодезичний косинець для обміру фігури людини був виконаний із гнучкого тонкого прозорого матеріалу Доповнення геодезичного косинця для обміру фігури людини по меншій мірі одним допоміжним елементом у вигляді планки з нанесеною на неї вимірювальною шкалою, який установлений перпендикулярно основній планці з можливістю пересування вздовж останньої, надає можливість утворити два чи більше взаємозв'язаних горизонтальних і/чи вертикальних рівня, що дозволяє одночасно отримати розмірні ознаки, спряжені і не спряжені однією антропометричною точкою, чим підвищується точність зняття розмірних ознак і розширить технологічні можливості застосування геодезичного косинця Доповнення геодезичного косинця допоміжними шкалами по зовнішньому його краю з точкою відліку "0" в ЗОВНІШНІЙ точці перетину основних планок розширює функціональні можливості косинця А виконання його з іншого тонкого прозорого матеріалу дозволяє при накладанні на фігуру людини відтворювати и просторову форму і точно суміщувати з антропометричними рівнями і точками, чим підвищується точність виміру розмірних ознак На фіг 1 представлений загальний вигляд геодезичного косинця для обміру фігури людини На фіг 2 - 5 - одержання розмірних ознак за допомогою геодезичного косинця Геодезичний косинець 1 для обміру фігури людини складається з сполучених під прямим кутом двох основних планок 2 і 3 з нанесеними на них по внутрішньому краю косинця вимірювальними шкалами 4 і по зовнішньому краю косинця допоміжними вимірювальними шкалами 5 ДОПОМІЖНІ елементи 6 споряджені вимірювальними шкалами 7 і мають в МІСЦІ кріплення до основної шкали розширення 8 з повздовжніми прорізами 9 Для отримання розмірних ознак фігури людини геодезичний косинець для обміру фігури людини послідовно прикладають до поверхні людини, су міщуючи його основні планки 2 по внутрішньому або зовнішньому краям з вертикальними або горизонтальними антропометричними рівнями і/чи ВІДПОВІДНИМИ антропометричними точками, а ДОПОМІ ЖНІ елементи 6 пересувають вздовж основних планок до суміщення з іншим антропометричним рівнем(або точкою), відстань від якого до однієї чи обох основних планок утворює розмірні ознаки За допомогою вимірювальних шкал 4, 5, 7 зчитуються величини розмірних ознак Приклад 1 Для отримання розмірних ознак глибина та ширина горловин спинки та полички(дивись фіг 2) геодезичний косинець прикладають внутрішнім краєм однією основною планкою до точки основи шиі(ТОШ), а іншою до точки сьомого шийного хребця(Шт), додержуючись рівня горизонталі, а дві ДОПОМІЖНІ планки, які попередньо розміщують на кожній з основних планок, прикладають - одну до ТОШ лівої половини торсу, а іншу - до яремної западинки(ЯЗ) Перетин планок вимірювальних шкал по внутрішньому краю дає вищевказані розмірні ознаки Приклад 2 Для отримання розмірних ознак глибина та ширина пройми(Гпр, Впр), висота заднього(Взапз) та переднього (Впапз) кутів пахвової западини, та дуга передньоі(Дппр) та задньоі(Дзпр) частини пройми(дивись фігЗ) геодезичний косинець розташовують внутрішнім краєм однієї основної планки до суміщення з точкою заднього кута пахвової западини, а іншою до пахвової западини, додержуючись горизонтального рівня, два допоміжних елементи розташовують на кожній з основних планок, один з яких суміщують з плечовою точкою(ПТ), додержуючись горизонталі, а інший з точкою переднього кута пахвової западини, додержуючись горизонталі Після ЗНЯТТЯ розмірних ознак Гпр, Шпр, Впапз Взапз допоміжну планку, яка торкається до ПТ, знімають, а основну планку геодезичного косинця та другий допоміжний елемент згибають по поверхні тіла до суміщення кожної з них з плечовою точкою та заполучають розмірні ознаки Дзпр, Дппр Приклад З Для отримання розмірних ознак плечового поясу спинки таких як розташування антропометричних точок ШТ, ТОШ, Запз відносно плечової точки(дивись фіг 4) геодезичний косинець прикладають внутрішнім краєм ГК до Шт однією основною планкою, а іншою, на якій попередньо розташовують дві допоміжних планки, до ПТ, додержуюсь горизонтального рівня, одну з допоміжних планок сполучають з точкою заднього кута пахвової западини, а іншу з ТОШ Приклад 4 Для отримання розмірних ознак ширина грудей(Шг), ширина грудей перший(Шгі), висота між ними(Вшг), глибина горловини(ГП) (дивись фіг 5) геодезичний косинець прикладають його ЗОВНІШНІМ кутом геодезичного косинця до Папз, додержуючись горизонтально-вертикальних рівней, на горизонтально розташованій основній планці геодезичного косинця попередньо розташовують двосторонньо направлену допоміжну планку, яку сполучають з яремною западиною, додержуюсь 5 54518 вертикалі Другу додаткову планку, попередньо розташовану на вертикальній основній планці геодезичного косинця, суміщують із сосковою точкою, додержуючись горизонталі Перетин планок надає змогу залучити вищеназвані розмірні ознаки Використання заявляемого геодезичного косинця для обміру фігури людини дозволяє отримува ти проекційні та дугові розмірні ознаки, заполучати об'єктивну інформацію про взаєморозташування характерних та антропометричних точок та рівней для цілей площинної та просторової методик побудови конструкцій одягу, а також здобуття об'єктивної інформації деяких розмірних ознак за новою методикою Фіг.1 Фіг.2 Фіг.З 54518 Фіг.4 Фіг.5 Підписано до друку 03 04 2003 р Тираж 39 прим ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)236-47-24
