Ізолятор

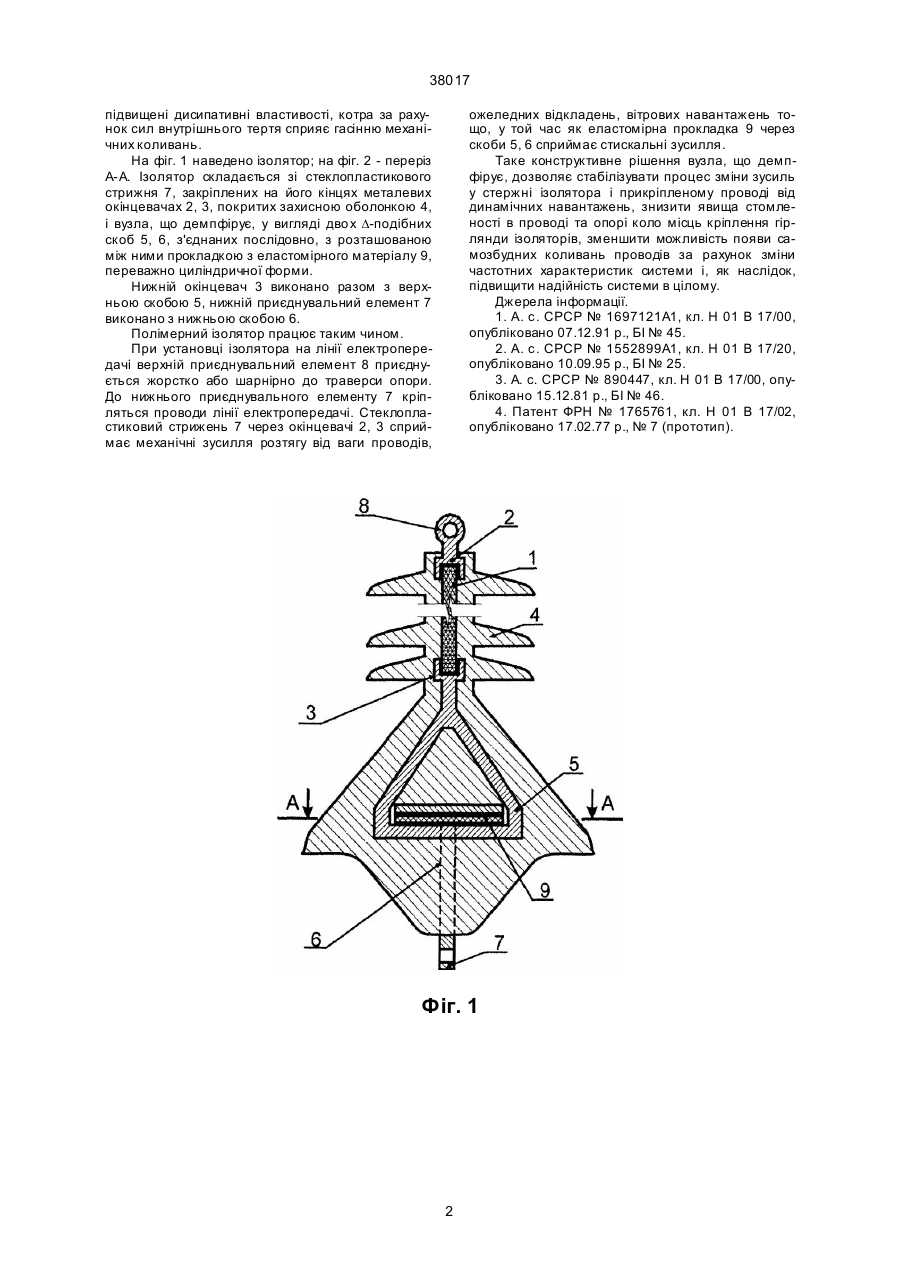

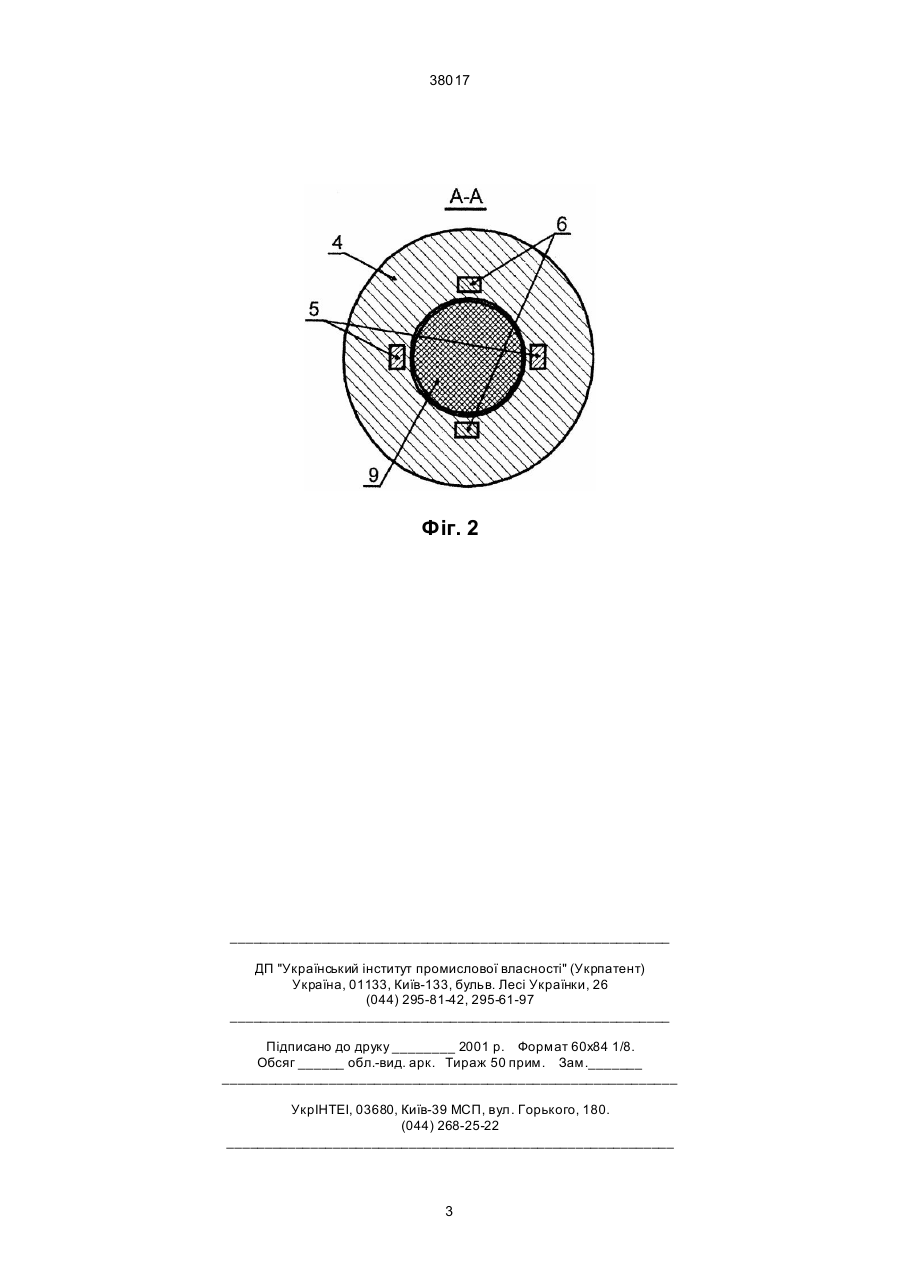

1. Ізолятор, який містить стеклопластиковий стрижень і закріплені на його кінцях металеві окінцевачі з приєднувальними елементами, які по 38017 підвищені дисипативні властивості, котра за рахунок сил внутрішнього тертя сприяє гасінню механічних коливань. На фіг. 1 наведено ізолятор; на фіг. 2 - переріз А-А. Ізолятор складається зі стеклопластикового стрижня 7, закріплених на його кінцях металевих окінцевачах 2, 3, покритих захисною оболонкою 4, і вузла, що демпфірує, у вигляді дво х D-подібних скоб 5, 6, з'єднаних послідовно, з розташованою між ними прокладкою з еластомірного матеріалу 9, переважно циліндричної форми. Нижній окінцевач 3 виконано разом з верхньою скобою 5, нижній приєднувальний елемент 7 виконано з нижньою скобою 6. Полімерний ізолятор працює таким чином. При установці ізолятора на лінії електропередачі верхній приєднувальний елемент 8 приєднується жорстко або шарнірно до траверси опори. До нижнього приєднувального елементу 7 кріпляться проводи лінії електропередачі. Стеклопластиковий стрижень 7 через окінцевачі 2, 3 сприймає механічні зусилля розтягу від ваги проводів, ожеледних відкладень, вітрових навантажень тощо, у той час як еластомірна прокладка 9 через скоби 5, 6 сприймає стискальні зусилля. Таке конструктивне рішення вузла, що демпфірує, дозволяє стабілізувати процес зміни зусиль у стержні ізолятора і прикріпленому проводі від динамічних навантажень, знизити явища стомленості в проводі та опорі коло місць кріплення гірлянди ізоляторів, зменшити можливість появи самозбудних коливань проводів за рахунок зміни частотних характеристик системи і, як наслідок, підвищити надійність системи в цілому. Джерела інформації. 1. А. с. СРСР № 1697121А1, кл. Н 01 В 17/00, опубліковано 07.12.91 p., БІ № 45. 2. А. с. СРСР № 1552899А1, кл. Н 01 В 17/20, опубліковано 10.09.95 p., БІ № 25. 3. А. с. СРСР № 890447, кл. Н 01 В 17/00, опубліковано 15.12.81 p., БІ № 46. 4. Патент ФРН № 1765761, кл. Н 01 В 17/02, опубліковано 17.02.77 р., № 7 (прототип). Фіг. 1 2 38017 Фіг. 2 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
