Привідний ланцюг для просторових конвеєрів

Номер патенту: 14715

Опубліковано: 15.05.2006

Автори: ОВДІЙ ВІКТОР МИКИТОВИЧ, Базалій Валентин Петрович, Скирденко Олег Іванович, Базалій Віталій Валентинович

МПК: F16G 13/00

Мітки: привідний, ланцюг

Формула / Реферат:

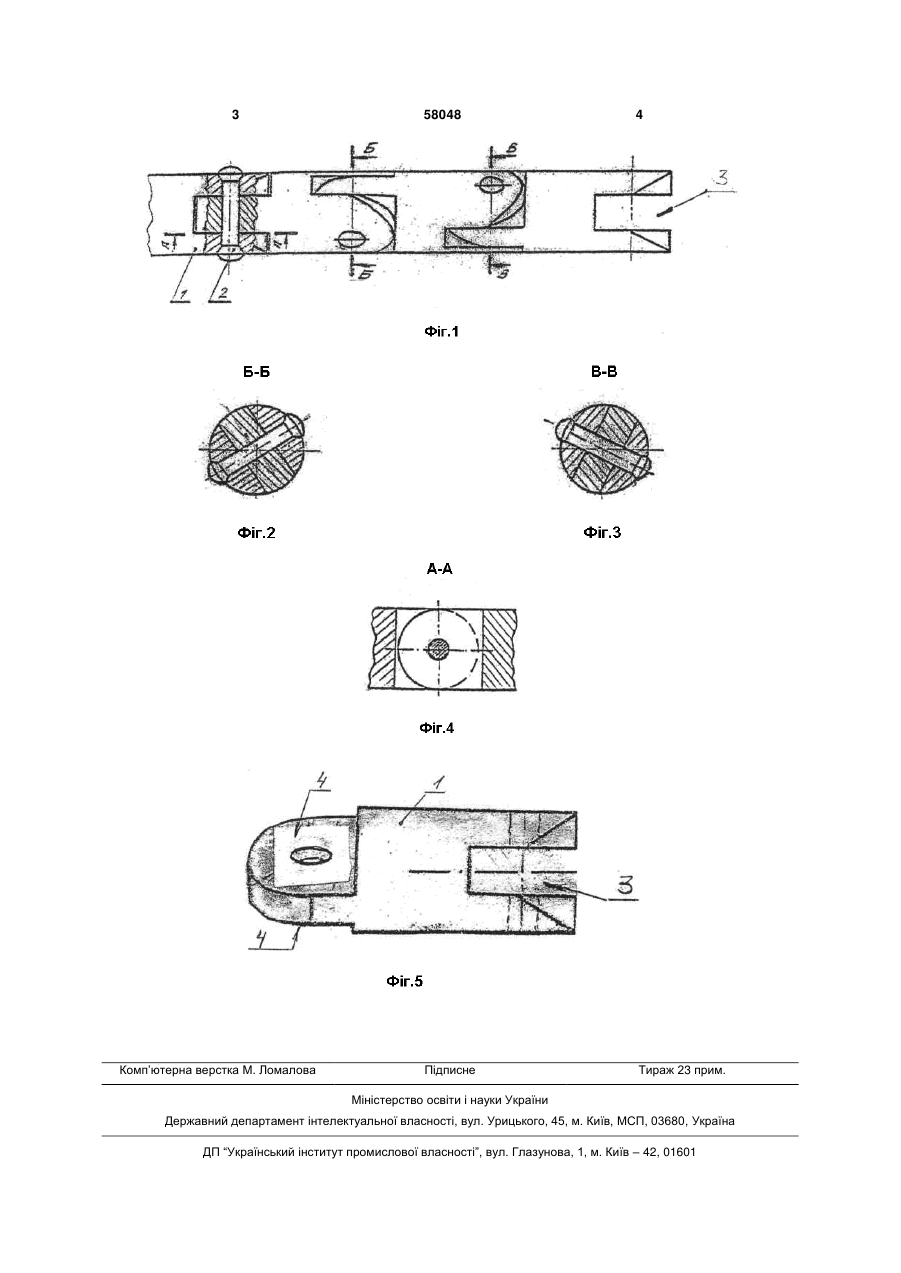

Привідний ланцюг, що містить пластинчасті ланки та робочі елементи з'єднані між собою пальцями, який відрізняється тим, що робочий елемент виконаний у вигляді круга з можливістю виконання отворів шарнірного їх з'єднання з пластинчастими ланками за допомогою пальців, осі яких розміщені відносно одна одної під кутом α.

Номер патенту: 10872

Опубліковано: 25.12.1996

Автори: Кривий Петро Дмитрович, Хлопецький Ярослав Євгенович, Рурак Василь Миколайович, Горлій Євген Іванович

МПК: F16G 13/00

Мітки: ланцюг, відкритошарнірний, привідний

Формула / Реферат:

Приводний відкрито-шарнірний ланцюг, що складається з попарно розміщених внутрішніх пластин, кожна з яких має два симетрично розташованих фігурних отвори, в які запресовані циліндричні пальці з місяцеподібною виїмкою, оберненою до центра пластини, і через фігурні отвори і місяцеподiбну виїмку пропущені осі, що запресовані в отворах зовнішніх пластин, які розміщені з обох сторін внутрішніх пластин, який відрізняється тим, що фігурні отвори у...

Номер патенту: 91380

Опубліковано: 26.07.2010

Автори: Мейа Ханс, Мертен Герхард

МПК: F16H 55/00, B65G 19/24, B65G 19/20, B65G 23/00

Мітки: конвеєрів, ланцюг, ланцюгових, ланковий

Формула / Реферат:

1. Ланковий ланцюг для ланцюгових конвеєрів, зокрема скребкових конвеєрів для застосування в гірничих розробках, що містить рухомо з'єднані одна з одною вертикальні ланцюгові ланки (1) і горизонтальні ланцюгові ланки (2), при цьому вертикальні ланцюгові ланки мають по всьому периметру постійний профіль поперечного перерізу, забезпечений на зовнішній стороні лискою (11), а на внутрішній стороні - дугою (12) кола, а горизонтальні ланцюгові...

Номер патенту: 37341

Опубліковано: 17.02.2003

Автори: Назаревич Богдан Іванович, Кривий Петро Дмитрович, Назаревич Олег Богданович

МПК: F16G 13/00

Мітки: відкритошарнірний, ланцюг, привідний

Формула / Реферат:

Привідний відкритошарнірний ланцюг, що складається з зовнішніх та внутрішніх ланок, і внутрішні ланки виконані у вигляді попарно розміщених внутрішніх пластин, спряжених з секторними товстостінними втулками, які своїми вигнутими поверхнями орієнтовані до середини ланки з кутом охоплення , що дорівнює

Номер патенту: 15013

Опубліковано: 30.06.1997

Автор: Рахманов Микола Миколайович

МПК: B65G 17/30, B65G 17/20

Мітки: конвеєрів, двошарнірний, пластинчатий, ланцюг

Формула / Реферат:

Двухшарнирная пластинчатая цепь для кон­вейеров, включающая соединенные пластинами крестовины из листового материала со смещенны­ми одно относительно другого отверстиями для осей катков, и с расположением пластин по середи­не осей, отличающаяся тем, что крестовина вы­полнена из двух соединенных между собой частей, каждая из которых имеет дугообразную выемку, образующую в сборе отверстие под одну из осей катков, и паз для размещения в нем...
