Робочий орган відцентрового розкидача добрив

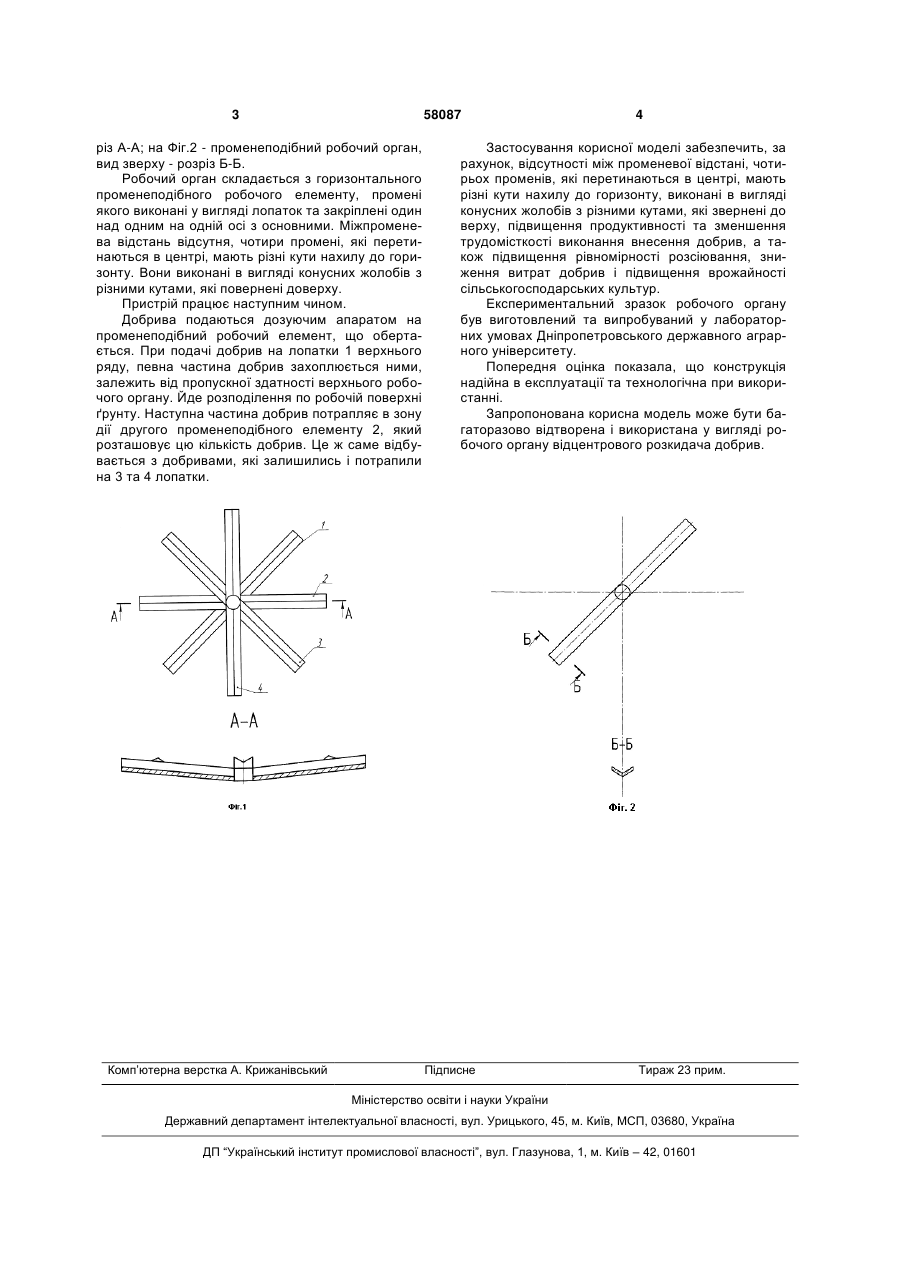

Робочий орган відцентрового розкидача добрив, що містить в собі пов'язаний з приводом обертання горизонтальний променеподібний робочий елемент, промені якого виконані у вигляді лопаток та закріплені один над одним на одній осі з основними, який відрізняється тим, що міжпроменева відстань відсутня, чотири промені, які перетинаються в центрі, мають різні кути нахилу до горизонту, вони виконані у вигляді конусних жолобів з різними кутами, які повернені доверху. (19) (21) u201012299 (22) 18.10.2010 (24) 25.03.2011 (46) 25.03.2011, Бюл.№ 6, 2011 р. (72) КОБЕЦЬ АНАТОЛІЙ СТЕПАНОВИЧ, ДЕРКАЧ ОЛЕКСІЙ ДМИТРОВИЧ, ПУГАЧ АНДРІЙ МИКОЛАЙОВИЧ, НАГІЄВА НАТАЛІЯ ОЛЕКСАНДРІВНА (73) ДНІПРОПЕТРОВСЬКИЙ ДЕРЖАВНИЙ АГРАРНИЙ УНІВЕРСИТЕТ 3 58087 різ А-А; на Фіг.2 - променеподібний робочий орган, вид зверху - розріз Б-Б. Робочий орган складається з горизонтального променеподібного робочого елементу, промені якого виконані у вигляді лопаток та закріплені один над одним на одній осі з основними. Міжпроменева відстань відсутня, чотири промені, які перетинаються в центрі, мають різні кути нахилу до горизонту. Вони виконані в вигляді конусних жолобів з різними кутами, які повернені доверху. Пристрій працює наступним чином. Добрива подаються дозуючим апаратом на променеподібний робочий елемент, що обертається. При подачі добрив на лопатки 1 верхнього ряду, певна частина добрив захоплюється ними, залежить від пропускної здатності верхнього робочого органу. Йде розподілення по робочій поверхні ґрунту. Наступна частина добрив потрапляє в зону дії другого променеподібного елементу 2, який розташовує цю кількість добрив. Це ж саме відбувається з добривами, які залишились і потрапили на 3 та 4 лопатки. Комп’ютерна верстка А. Крижанівський 4 Застосування корисної моделі забезпечить, за рахунок, відсутності між променевої відстані, чотирьох променів, які перетинаються в центрі, мають різні кути нахилу до горизонту, виконані в вигляді конусних жолобів з різними кутами, які звернені до верху, підвищення продуктивності та зменшення трудомісткості виконання внесення добрив, а також підвищення рівномірності розсіювання, зниження витрат добрив і підвищення врожайності сільськогосподарських культур. Експериментальний зразок робочого органу був виготовлений та випробуваний у лабораторних умовах Дніпропетровського державного аграрного університету. Попередня оцінка показала, що конструкція надійна в експлуатації та технологічна при використанні. Запропонована корисна модель може бути багаторазово відтворена і використана у вигляді робочого органу відцентрового розкидача добрив. Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
