Робочий орган подрібнювального барабана розкидача органічних добрив

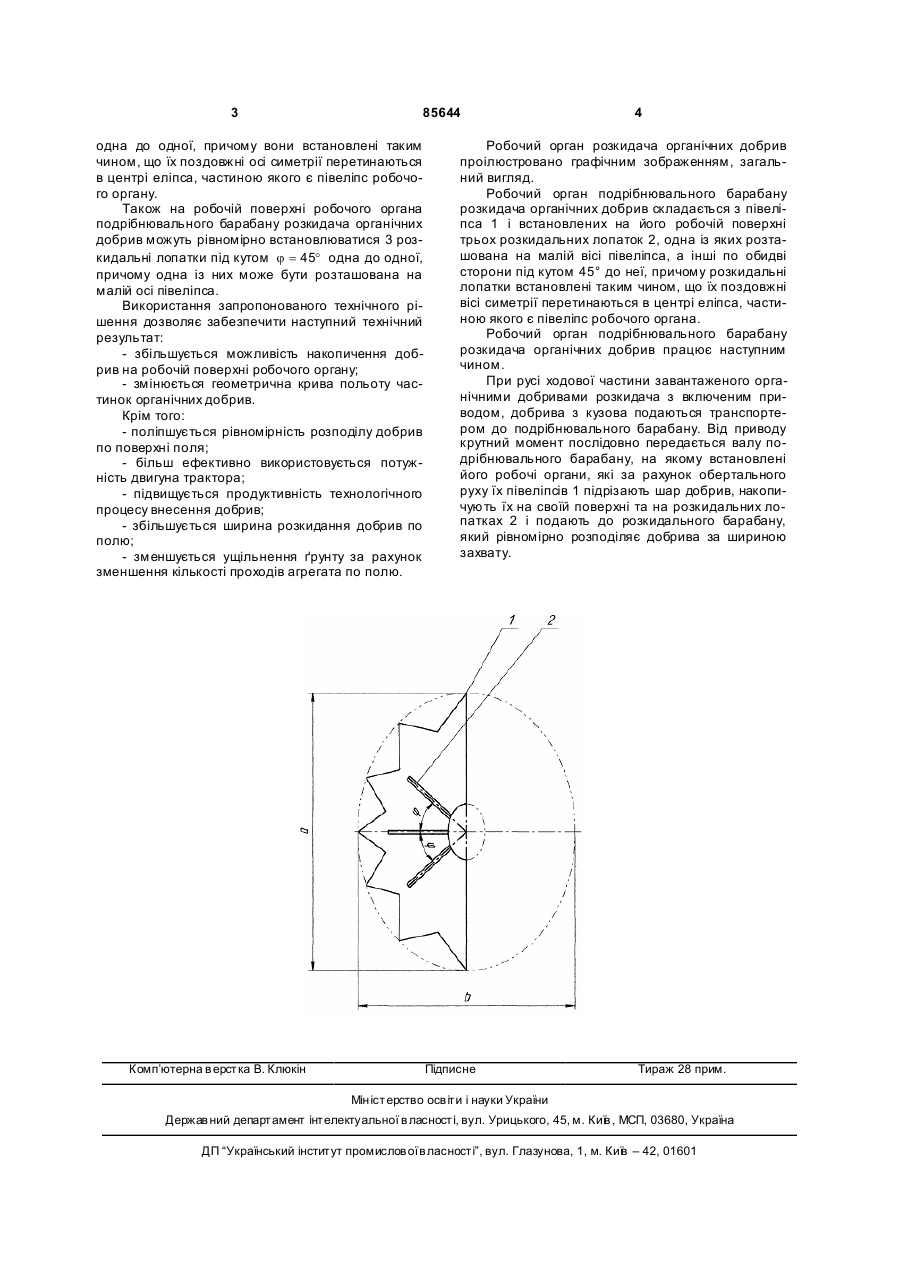

1. Робочий орган подрібнювального барабана розкидача органічних добрив, що виконаний у вигляді півеліпса з рівномірно розміщеними трикутними зубами, вістря яких описують півеліпс, який відрізняє ться тим, що на його робочій поверхні встановлені розкидальні лопатки під кутом j= 30 K60 ° одна до одної, причому розкидальні лопатки встановлені таким чином, що їх поздовжні осі симетрії перетинаються в центрі еліпса, частиною якого є півеліпс робочого органу. 2. Робочий орган за п. 1, який відрізняється тим, що на його робочій поверхні рівномірно встановлено три розкидальні лопатки під кутом j = 45° одна до одної, причому одна із них розташована на малій осі півеліпса. (19) (21) a200711534 (22) 18.10.2007 (24) 10.02.2009 (46) 10.02.2009, Бюл.№ 3, 2009 р. (72) МАЛИНОВСЬКИЙ АНТОН СТАНІСЛАВОВИЧ, UA, ЛІННИК МИКОЛА КІНДРАТОВИЧ, UA, ГЕРУК СТАНІСЛАВ МИКОЛАЙОВИЧ, U A, ХОМЕНКО СЕРГІЙ МИХАЙЛОВИЧ, U A (73) ДЕРЖАВНИЙ ВИЩИЙ НАВЧАЛЬНИЙ ЗАКЛАД ДЕРЖАВНИЙ АГРОЕКОЛОГІЧНИЙ УНІВЕРСИТЕТ, U A (56) RU 2152704, 20.07.2000 SU 1507231, 15.09.1989 SU 1505459, 07.09.1989 RU 2243640, 10.01.2005 RU 2009627, 30.03.1994 3 85644 одна до одної, причому вони встановлені таким чином, що їх поздовжні осі симетрії перетинаються в центрі еліпса, частиною якого є півеліпс робочого органу. Також на робочій поверхні робочого органа подрібнювального барабану розкидача органічних добрив можуть рівномірно встановлюватися 3 розкидальні лопатки під кутом j = 45° одна до одної, причому одна із них може бути розташована на малій осі півеліпса. Використання запропонованого технічного рішення дозволяє забезпечити наступний технічний результат: - збільшується можливість накопичення добрив на робочій поверхні робочого органу; - змінюється геометрична крива польоту частинок органічних добрив. Крім того: - поліпшується рівномірність розподілу добрив по поверхні поля; - більш ефективно використовується потужність двигуна трактора; - підвищується продуктивність технологічного процесу внесення добрив; - збільшується ширина розкидання добрив по полю; - зменшується ущільнення ґрунту за рахунок зменшення кількості проходів агрегата по полю. Комп’ютерна в ерстка В. Клюкін 4 Робочий орган розкидача органічних добрив проілюстровано графічним зображенням, загальний вигляд. Робочий орган подрібнювального барабану розкидача органічних добрив складається з півеліпса 1 і встановлених на його робочій поверхні трьох розкидальних лопаток 2, одна із яких розташована на малій вісі півеліпса, а інші по обидві сторони під кутом 45° до неї, причому розкидальні лопатки встановлені таким чином, що їх поздовжні вісі симетрії перетинаються в центрі еліпса, частиною якого є півеліпс робочого органа. Робочий орган подрібнювального барабану розкидача органічних добрив працює наступним чином. При русі ходової частини завантаженого органічними добривами розкидача з включеним приводом, добрива з кузова подаються транспортером до подрібнювального барабану. Від приводу крутний момент послідовно передається валу подрібнювального барабану, на якому встановлені його робочі органи, які за рахунок обертального руху їх півеліпсів 1 підрізають шар добрив, накопичують їх на своїй поверхні та на розкидальних лопатках 2 і подають до розкидального барабану, який рівномірно розподіляє добрива за шириною захвату. Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
