Пристрій для балістичних випробувань стрілецької зброї та боєприпасів

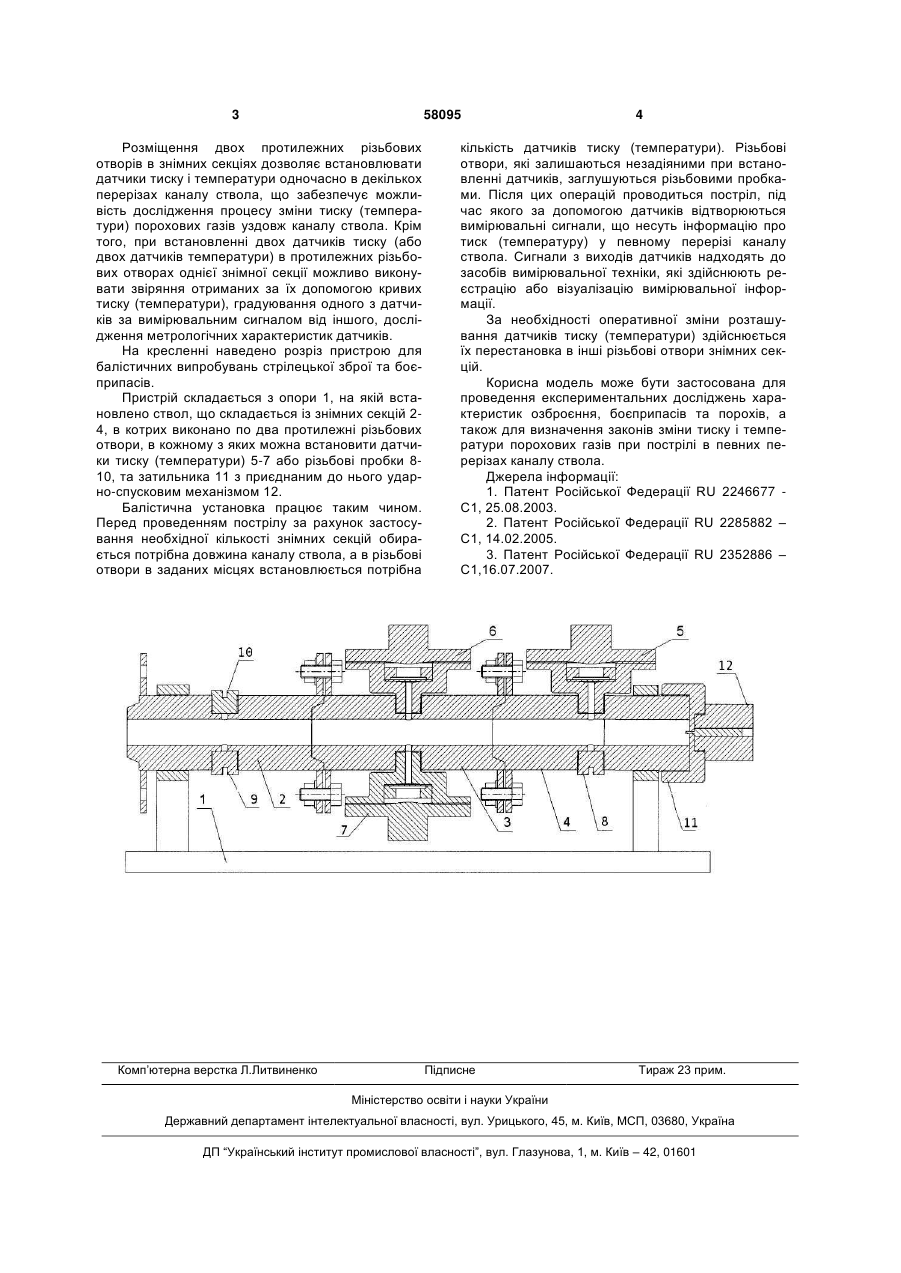

Пристрій для балістичних випробувань стрілецької зброї та боєприпасів, що містить закріплений на опорі ствол, ударно-спусковий механізм та датчик тиску, який відрізняється тим, що ствол складається із знімних секцій з однаковим діаметром каналу, в кожній з яких виконано два протилежні різьбові отвори для установки датчиків тиску і температури. (19) (21) u201012903 (22) 01.11.2010 (24) 25.03.2011 (46) 25.03.2011, Бюл.№ 6, 2011 р. (72) КРЮКОВ ОЛЕКСАНДР МИХАЙЛОВИЧ, БІЛЕНКО ОЛЕКСАНДР ІВАНОВИЧ, АЛЕКСАНДРОВ ОЛЕКСАНДР АНАТОЛІЙОВИЧ (73) КРЮКОВ ОЛЕКСАНДР МИХАЙЛОВИЧ, БІЛЕНКО ОЛЕКСАНДР ІВАНОВИЧ, АЛЕКСАНДРОВ ОЛЕКСАНДР АНАТОЛІЙОВИЧ 3 58095 Розміщення двох протилежних різьбових отворів в знімних секціях дозволяє встановлювати датчики тиску і температури одночасно в декількох перерізах каналу ствола, що забезпечує можливість дослідження процесу зміни тиску (температури) порохових газів уздовж каналу ствола. Крім того, при встановленні двох датчиків тиску (або двох датчиків температури) в протилежних різьбових отворах однієї знімної секції можливо виконувати звіряння отриманих за їх допомогою кривих тиску (температури), градуювання одного з датчиків за вимірювальним сигналом від іншого, дослідження метрологічних характеристик датчиків. На кресленні наведено розріз пристрою для балістичних випробувань стрілецької зброї та боєприпасів. Пристрій складається з опори 1, на якій встановлено ствол, що складається із знімних секцій 24, в котрих виконано по два протилежні різьбових отвори, в кожному з яких можна встановити датчики тиску (температури) 5-7 або різьбові пробки 810, та затильника 11 з приєднаним до нього ударно-спусковим механізмом 12. Балістична установка працює таким чином. Перед проведенням пострілу за рахунок застосування необхідної кількості знімних секцій обирається потрібна довжина каналу ствола, а в різьбові отвори в заданих місцях встановлюється потрібна Комп’ютерна верстка Л.Литвиненко 4 кількість датчиків тиску (температури). Різьбові отвори, які залишаються незадіяними при встановленні датчиків, заглушуються різьбовими пробками. Після цих операцій проводиться постріл, під час якого за допомогою датчиків відтворюються вимірювальні сигнали, що несуть інформацію про тиск (температуру) у певному перерізі каналу ствола. Сигнали з виходів датчиків надходять до засобів вимірювальної техніки, які здійснюють реєстрацію або візуалізацію вимірювальної інформації. За необхідності оперативної зміни розташування датчиків тиску (температури) здійснюється їх перестановка в інші різьбові отвори знімних секцій. Корисна модель може бути застосована для проведення експериментальних досліджень характеристик озброєння, боєприпасів та порохів, а також для визначення законів зміни тиску і температури порохових газів при пострілі в певних перерізах каналу ствола. Джерела інформації: 1. Патент Російської Федерації RU 2246677 С1, 25.08.2003. 2. Патент Російської Федерації RU 2285882 – С1, 14.02.2005. 3. Патент Російської Федерації RU 2352886 – С1,16.07.2007. Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
