Дах будівлі з внутрішнім водостоком

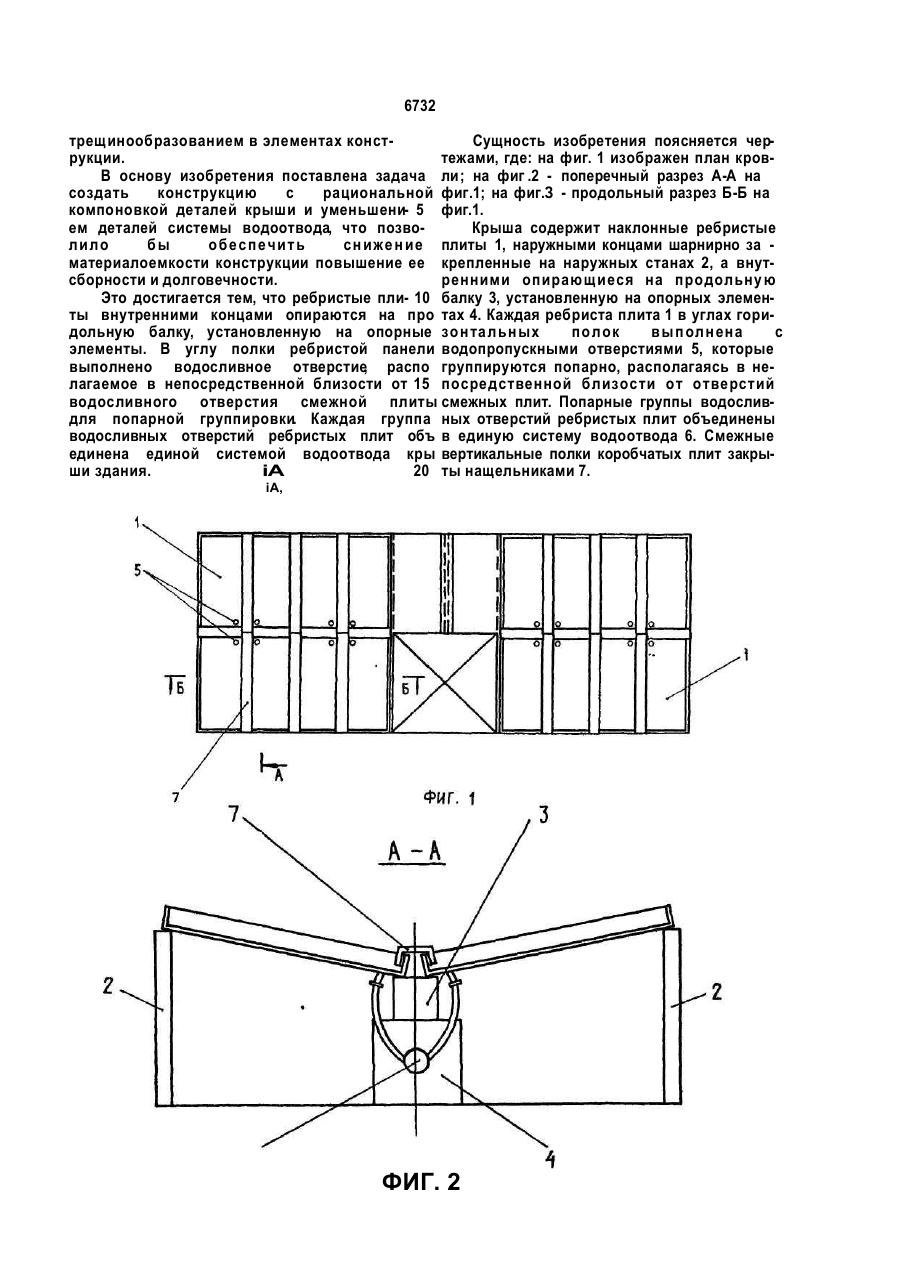

1, Крыша здания с внутренним водостоком, включающая наклонные ребристые плиты с водосливными отверстиями, наружными концами шарнирно опертыми на стены, нащельники, опорные элементы, отлич а ю щ а я с я тем, что она снабжена установленной на опорные элементы продольной балкой, а каждое водосливное отверстие ребристой плиты размещено в углу ее полки около водосливного отверстия смежной плиты с возможностью его попарной группировки, при этом ребристые плиты внутренними концами оперты на продольную балку. 2. Крыша здания поп.1,отличающая с я тем, что она снабжена единой системой водоотвода, объединяющей каждую группу водосливных отверстий ребристых плит. с продольными и поперечными ребрами. Недостатком этой конструкции является опирание плит непосредственно на водосборный лоток, что увеличивает трещинообразование последнего. Наиболее близким техническим решением к изобретению является сборная безрулонная кровля [3], которая содержит опорные элементы, водосборные лотки, опертые на них ребристые плиты, наружными концами шарнирно закрепленные на стенах, и систему водоотвода. Однако приведенная конструкция отличается повышенной многодетальностью и недолговечностью, а также повышенным со о 6732 трещинообразованием в элементах констСущность изобретения поясняется черрукции. тежами, где: на фиг. 1 изображен план кровВ основу изобретения поставлена задача ли; на фиг .2 - поперечный разрез А-А на создать конструкцию с рациональной фиг.1; на фиг.З - продольный разрез Б-Б на компоновкой деталей крыши и уменьшени- 5 фиг.1. ем деталей системы водоотвода, что позвоКрыша содержит наклонные ребристые лило бы обеспечит ь снижен ие плиты 1, наружными концами шарнирно за материалоемкости конструкции повышение ее крепленные на наружных станах 2, а внутсборности и долговечности. ренними опирающиеся на продольну ю Это достигается тем, что ребристые пли- 10 балку 3, установленную на опорных элементы внутренними концами опираются на про тах 4. Каждая ребриста плита 1 в углах горидольную балку, установленную на опорные зонтальных полок выполнена с элементы. В углу полки ребристой панели водопропускными отверстиями 5, которые выполнено водосливное отверстие распо группируются попарно, располагаясь в не, лагаемое в непосредственной близости от 15 посредственной близости от отверстий водосливного отверстия смежной плиты смежных плит. Попарные группы водосливдля попарной группировки. Каждая группа ных отверстий ребристых плит объединены водосливных отверстий ребристых плит объ в единую систему водоотвода 6. Смежные единена единой системой водоотвода кры вертикальные полки коробчатых плит закрыши здания. іА 20 ты нащельниками 7. іА, ФИГ. 2 6732 Б- Б ФИГ. З Упорядник Замовлення 642 Техред М.Моргентал Коректор О. Густі Тираж Підписне Державне патентне відомство УкраТни, 254655, ГСП, КиТв-53, Львівська пл., 8 Виробничо-видавничий комбінат "Патент", м. Ужгород, вул.Гагаріна, 101
