Спосіб контролю ступеня секторного забруднення поверхні ізоляторів під робочою напругою

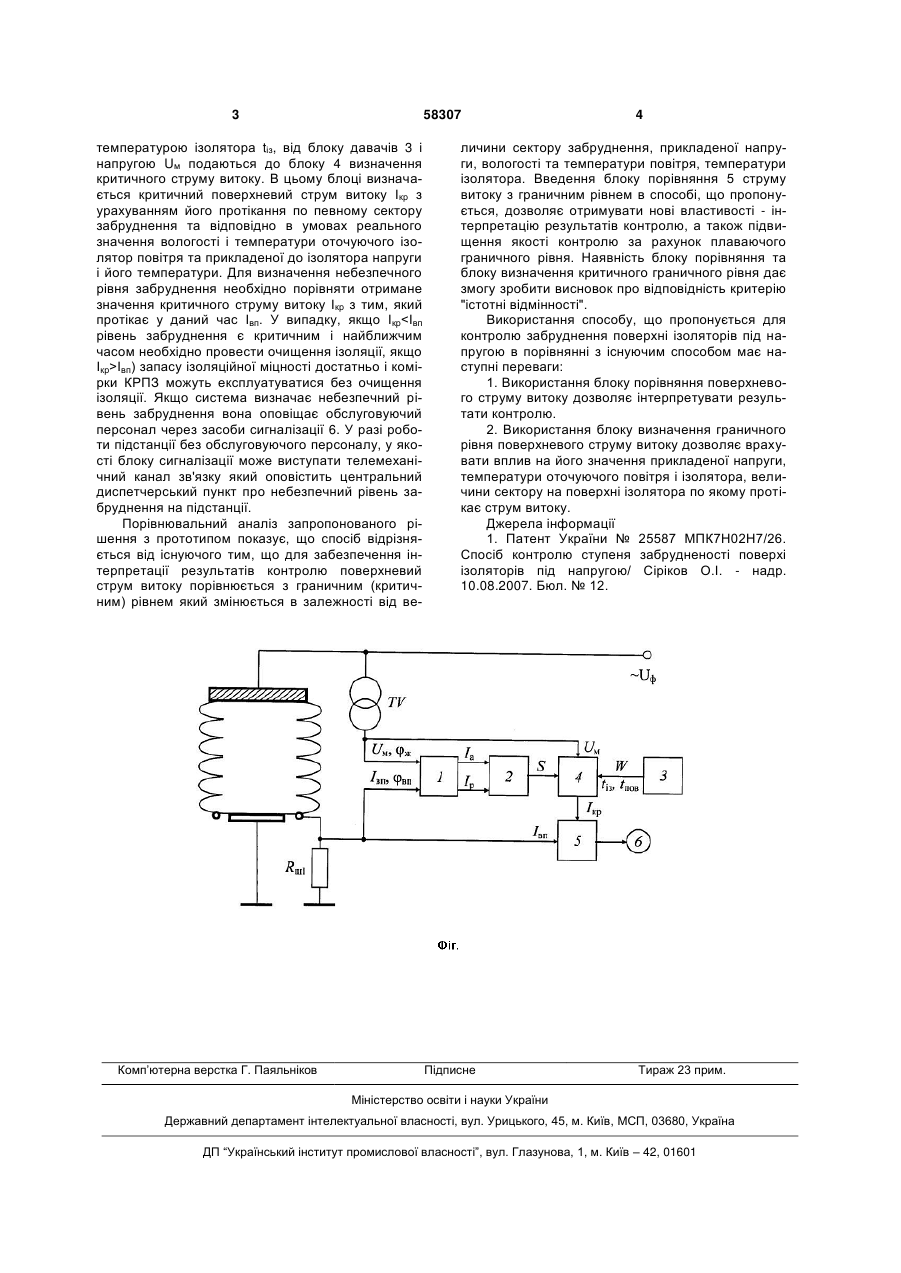

Спосіб контролю ступеня секторного забруднення поверхні ізоляторів під робочою напругою, 3 58307 температурою ізолятора tіз, від блоку давачів 3 і напругою Uм подаються до блоку 4 визначення критичного струму витоку. В цьому блоці визначається критичний поверхневий струм витоку Ікр з урахуванням його протікання по певному сектору забруднення та відповідно в умовах реального значення вологості і температури оточуючого ізолятор повітря та прикладеної до ізолятора напруги і його температури. Для визначення небезпечного рівня забруднення необхідно порівняти отримане значення критичного струму витоку Ікр з тим, який протікає у даний час Івп. У випадку, якщо ІкрІвп) запасу ізоляційної міцності достатньо і комірки КРПЗ можуть експлуатуватися без очищення ізоляції. Якщо система визначає небезпечний рівень забруднення вона оповіщає обслуговуючий персонал через засоби сигналізації 6. У разі роботи підстанції без обслуговуючого персоналу, у якості блоку сигналізації може виступати телемеханічний канал зв'язку який оповістить центральний диспетчерський пункт про небезпечний рівень забруднення на підстанції. Порівнювальний аналіз запропонованого рішення з прототипом показує, що спосіб відрізняється від існуючого тим, що для забезпечення інтерпретації результатів контролю поверхневий струм витоку порівнюється з граничним (критичним) рівнем який змінюється в залежності від ве Комп’ютерна верстка Г. Паяльніков 4 личини сектору забруднення, прикладеної напруги, вологості та температури повітря, температури ізолятора. Введення блоку порівняння 5 струму витоку з граничним рівнем в способі, що пропонується, дозволяє отримувати нові властивості - інтерпретацію результатів контролю, а також підвищення якості контролю за рахунок плаваючого граничного рівня. Наявність блоку порівняння та блоку визначення критичного граничного рівня дає змогу зробити висновок про відповідність критерію "істотні відмінності". Використання способу, що пропонується для контролю забруднення поверхні ізоляторів під напругою в порівнянні з існуючим способом має наступні переваги: 1. Використання блоку порівняння поверхневого струму витоку дозволяє інтерпретувати результати контролю. 2. Використання блоку визначення граничного рівня поверхневого струму витоку дозволяє врахувати вплив на його значення прикладеної напруги, температури оточуючого повітря і ізолятора, величини сектору на поверхні ізолятора по якому протікає струм витоку. Джерела інформації 1. Патент України № 25587 МПК7Н02Н7/26. Спосіб контролю ступеня забрудненості поверхі ізоляторів під напругою/ Сіріков О.І. - надр. 10.08.2007. Бюл. № 12. Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
