Пневматичний висівний апарат

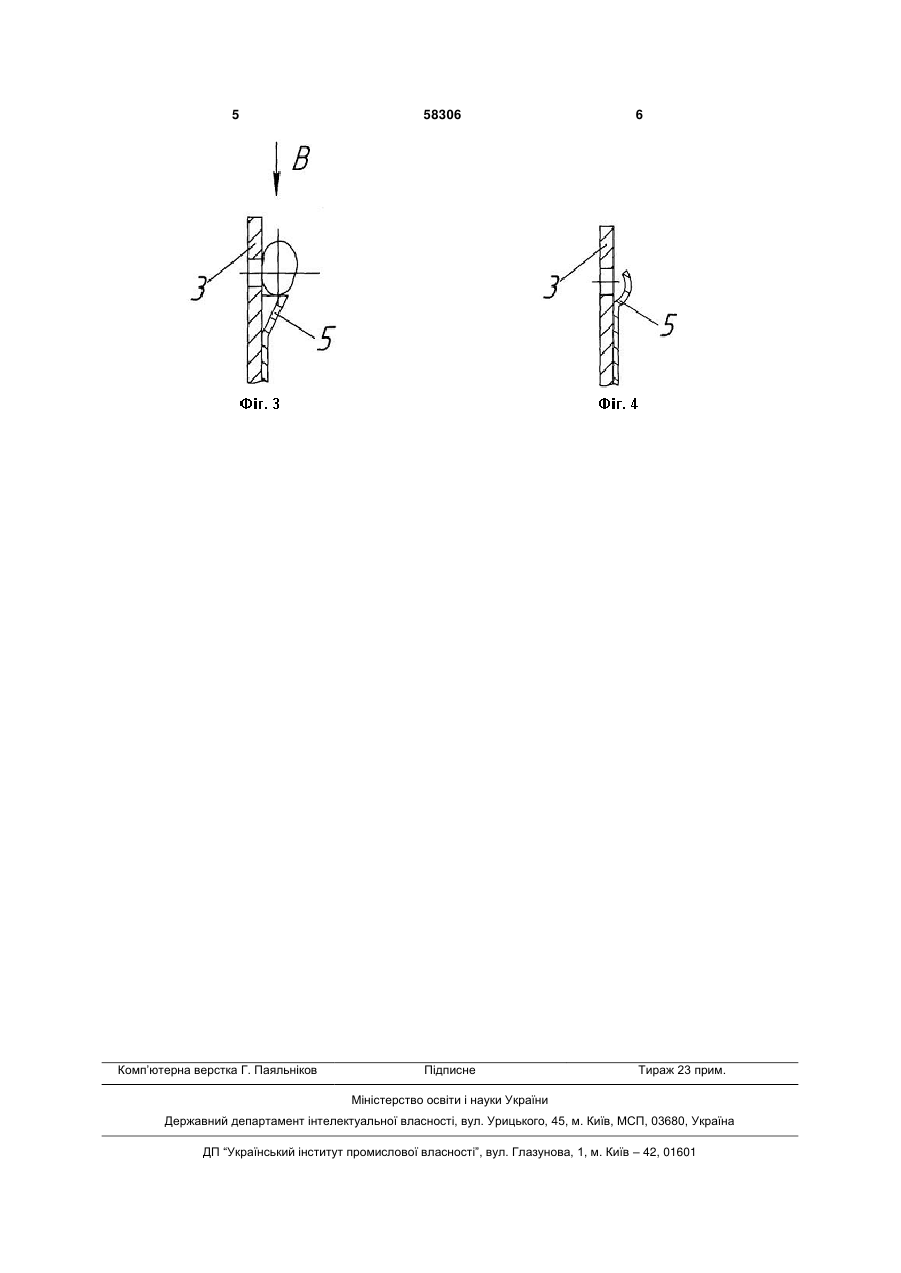

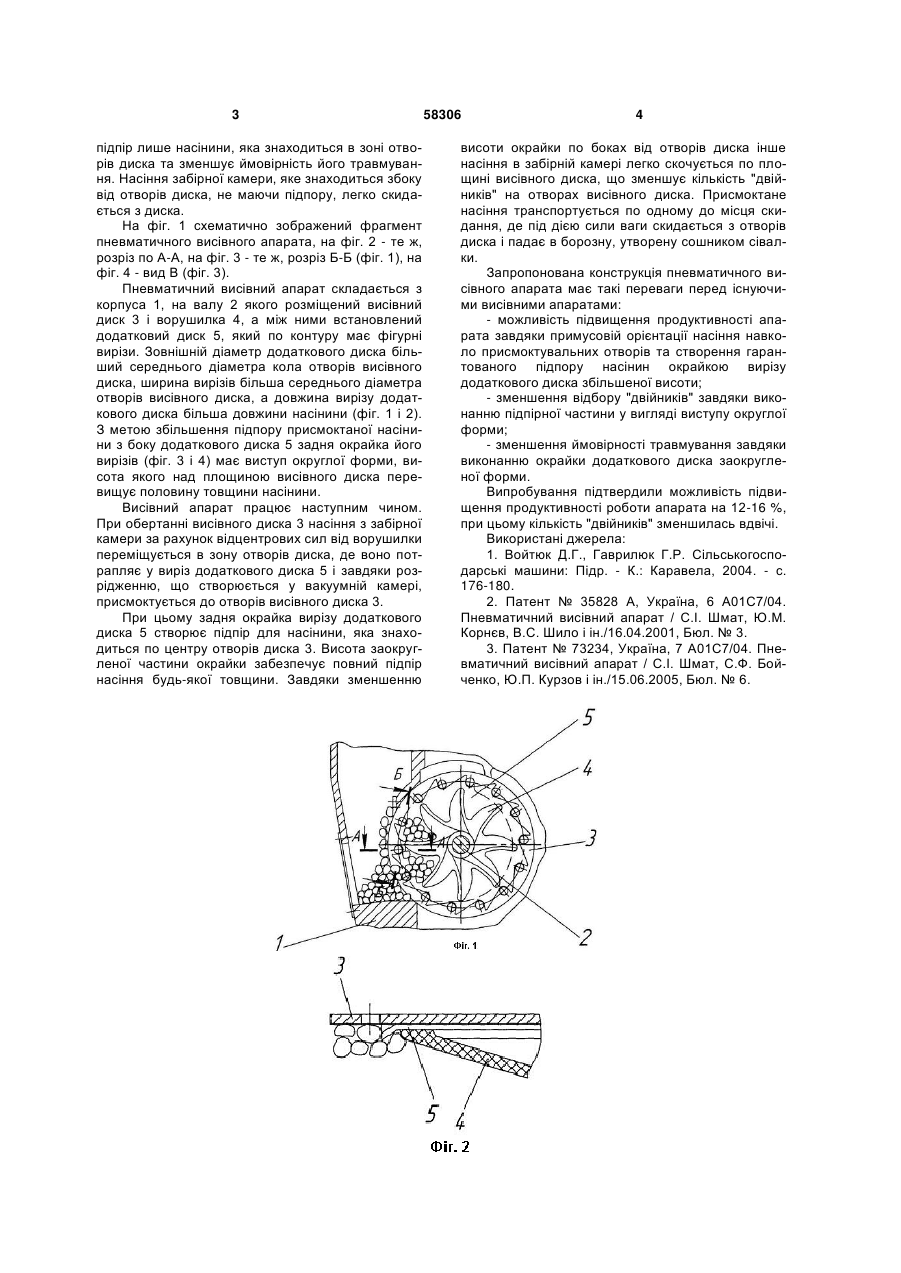

Пневматичний висівний апарат, який складається з корпуса, на валу якого розміщений висівний диск і ворушилка, який відрізняється тим, що 3 підпір лише насінини, яка знаходиться в зоні отворів диска та зменшує ймовірність його травмування. Насіння забірної камери, яке знаходиться збоку від отворів диска, не маючи підпору, легко скидається з диска. На фіг. 1 схематично зображений фрагмент пневматичного висівного апарата, на фіг. 2 - те ж, розріз по А-А, на фіг. 3 - те ж, розріз Б-Б (фіг. 1), на фіг. 4 - вид В (фіг. 3). Пневматичний висівний апарат складається з корпуса 1, на валу 2 якого розміщений висівний диск 3 і ворушилка 4, а між ними встановлений додатковий диск 5, який по контуру має фігурні вирізи. Зовнішній діаметр додаткового диска більший середнього діаметра кола отворів висівного диска, ширина вирізів більша середнього діаметра отворів висівного диска, а довжина вирізу додаткового диска більша довжини насінини (фіг. 1 і 2). З метою збільшення підпору присмоктаної насінини з боку додаткового диска 5 задня окрайка його вирізів (фіг. 3 і 4) має виступ округлої форми, висота якого над площиною висівного диска перевищує половину товщини насінини. Висівний апарат працює наступним чином. При обертанні висівного диска 3 насіння з забірної камери за рахунок відцентрових сил від ворушилки переміщується в зону отворів диска, де воно потрапляє у виріз додаткового диска 5 і завдяки розрідженню, що створюється у вакуумній камері, присмоктується до отворів висівного диска 3. При цьому задня окрайка вирізу додаткового диска 5 створює підпір для насінини, яка знаходиться по центру отворів диска 3. Висота заокругленої частини окрайки забезпечує повний підпір насіння будь-якої товщини. Завдяки зменшенню 58306 4 висоти окрайки по боках від отворів диска інше насіння в забірній камері легко скочується по площині висівного диска, що зменшує кількість "двійників" на отворах висівного диска. Присмоктане насіння транспортується по одному до місця скидання, де під дією сили ваги скидається з отворів диска і падає в борозну, утворену сошником сівалки. Запропонована конструкція пневматичного висівного апарата має такі переваги перед існуючими висівними апаратами: - можливість підвищення продуктивності апарата завдяки примусовій орієнтації насіння навколо присмоктувальних отворів та створення гарантованого підпору насінин окрайкою вирізу додаткового диска збільшеної висоти; - зменшення відбору "двійників" завдяки виконанню підпірної частини у вигляді виступу округлої форми; - зменшення ймовірності травмування завдяки виконанню окрайки додаткового диска заокругленої форми. Випробування підтвердили можливість підвищення продуктивності роботи апарата на 12-16 %, при цьому кількість "двійників" зменшилась вдвічі. Використані джерела: 1. Войтюк Д.Г., Гаврилюк Г.Р. Сільськогосподарські машини: Підр. - К.: Каравела, 2004. - с. 176-180. 2. Патент № 35828 А, Україна, 6 А01С7/04. Пневматичний висівний апарат / С.І. Шмат, Ю.М. Корнєв, B.C. Шило і ін./16.04.2001, Бюл. № 3. 3. Патент № 73234, Україна, 7 А01С7/04. Пневматичний висівний апарат / С.І. Шмат, С.Ф. Бойченко, Ю.П. Курзов і ін./15.06.2005, Бюл. № 6. 5 Комп’ютерна верстка Г. Паяльніков 58306 6 Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
