Кабель силовий

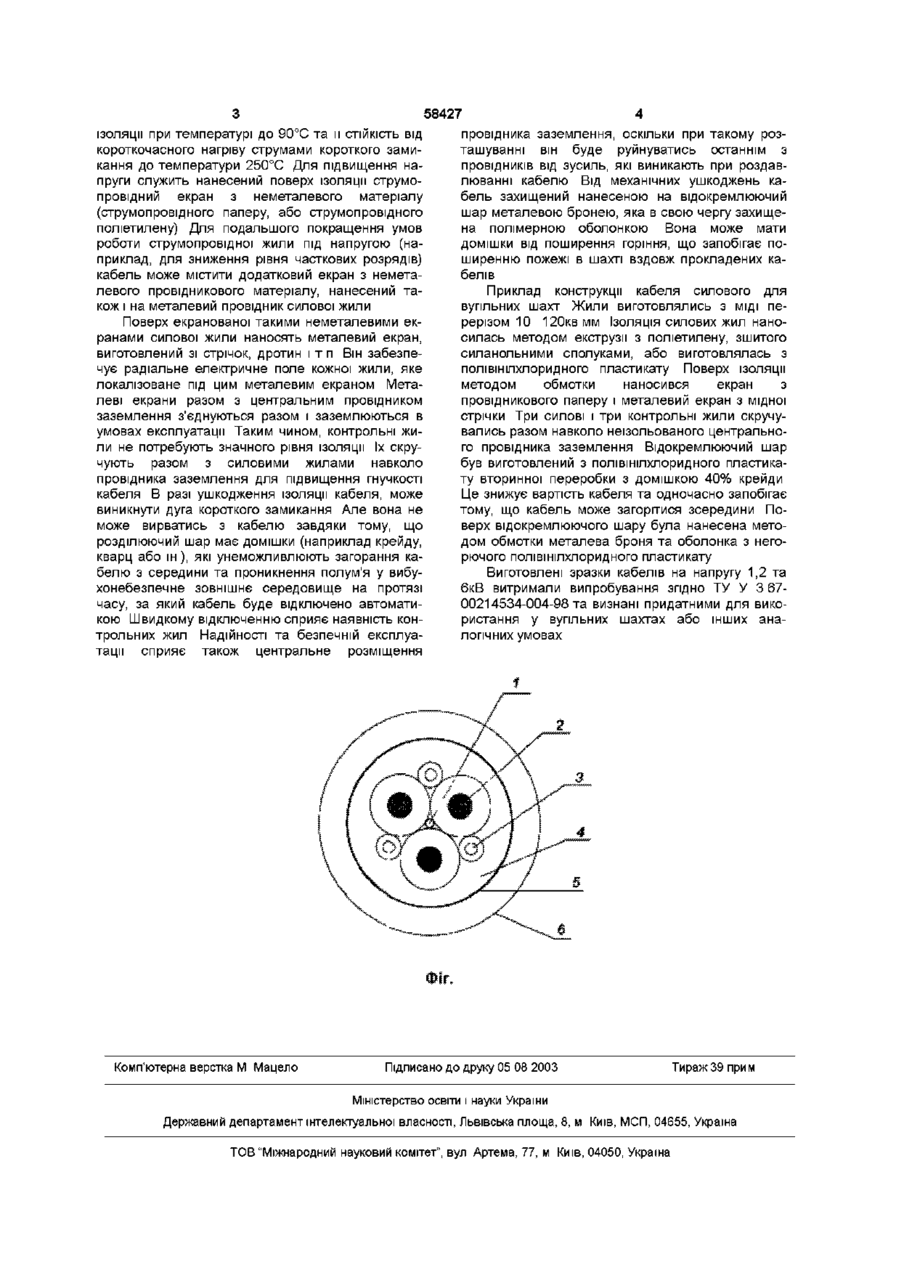

1 Кабель силовий, який складається з осердя та послідовно нанесених на нього відокремлюючого шару і оболонки, який відрізняється тим, що додатково містить центральний провідник заземлення та накладену на відокремлюючий шар металеву броню, причому осердя виготовлене з трьох окремо ізольованих, екранових і скручених навколо провідника заземлення силових струмопровідних жил, ІЗОЛЯЦІЯ яких може містити силанольні сполуки 2 Кабель силовий по п 1, який відрізняється тим, що його осердя додатково містить принаймні одну, скручену разом з силовими жилами, окремо ізольовану контрольну жилу Винахід відноситься до силових кабелів для використання у вугільних шахтах, де існують вибухонебезпечні умови Відомий кабель силовий, який складається з осердя у вигляді ізольованої зшитим поліетиленом та екранованої неметалевими і металевими екранами струмопровідної жили поверх котрої накладені відокремлюючий шар і оболонка [1] Його недоліком є невисока напруга, яку може передавати такий кабель внаслідок невеликої товщини ізоляції струмопровідної жили Найбільш близьким до запропонованого винаходу є кабель силовий, в якому цей недолік частково усунений за рахунок підвищення товщини ізоляції струмопровідної жили [2] Він МІСТИТЬ металеву струмопровідну жилу на яку послідовно нанесені ІЗОЛЯЦІЙНИЙ шар, електричні екрани з неметалевих та металевих провідникових матеріалів, відокремлюючий шар і оболонка Недоліком такого кабелю є неможливість передачі трьохфазного струму високої напруги та неможливість контролю заземлення і режиму роботи обладнання, а також незахищеність від можливого зовнішнього механічного ушкодження, що може спричинити коротке замикання та вибух вибухонебезпечних сумішей, зовні кабелю Наслідком цього є неможливість застосування кабелю у вибухонебезпечних умовах вугільних шахт Задачею запропонованого винаходу є забезпечення можливості використання кабеля в умо вах трьохфазних мереж вибухонебезпечних вугільних шахт Поставлена задача вирішена тим, що осердя кабеля, виготовлене з окремо ізольованих та екранованих струмопровідних жил, скручених разом навколо окремого провідника заземлення та захищене металевою бронею Осердя кабелю містить центральний провідник заземлення, навколо якого скручені три окремо ізольовані та екрановані струмопровідні жили, ІЗОЛЯЦІЯ яких може містити силанольні сполуки Окрім цього, осердя кабеля може містити принаймні одну окремо ізольовану та скручену разом з силовими контрольну жилу, для контролю режимів роботи обладнання На фігурі (див Фіг) наведено схематичне зображення кабеля силового для вугільних шахт Кабель складається з осердя у вигляді центрального провідника заземлення (1), силових жил (2) та одної або кількох контрольних жил (3) Силові та контрольні жили скручені разом навколо провідника заземлення Це осердя розміщено всередині відокремлюючого шару (4), який заповнює всі пустоти між скрученими разом жилами, а поверх нього накладена металева броня (5) та оболонка (6) Кабель працює так Кожна силова жила має металевий провідник, навколо якого нанесена полімерна ІЗОЛЯЦІЯ з вулканізованого поліетилену, який може мати у своєму складі силанольні сполуки Цим забезпечується довгочасна експлуатація 00 ю 58427 ізоляції при температурі до 90°С та и СТІЙКІСТЬ ВІД короткочасного нагріву струмами короткого замикання до температури 250°С Для підвищення напруги служить нанесений поверх ізоляції струмопровідний екран з неметалевого матеріалу (струмопровідного паперу, або струмопровідного поліетилену) Для подальшого покращення умов роботи струмопровідної жили під напругою (наприклад, для зниження рівня часткових розрядів) кабель може містити додатковий екран з неметалевого провідникового матеріалу, нанесений також і на металевий провідник силової жили Поверх екранованої такими неметалевими екранами силової жили наносять металевий екран, виготовлений зі стрічок, дротин і т п Він забезпечує радіальне електричне поле кожної жили, яке локалізоване під цим металевим екраном Металеві екрани разом з центральним провідником заземлення з'єднуються разом і заземлюються в умовах експлуатації Таким чином, контрольні жили не потребують значного рівня ізоляції їх скручують разом з силовими жилами навколо провідника заземлення для підвищення гнучкості кабеля В разі ушкодження ізоляції кабеля, може виникнути дуга короткого замикання Але вона не може вирватись з кабелю завдяки тому, що розділюючии шар має домішки (наприклад крейду, кварц або ш), які унеможливлюють загорання кабелю з середини та проникнення полум'я у вибухонебезпечне зовнішнє середовище на протязі часу, за який кабель буде відключено автоматикою Швидкому відключенню сприяє наявність контрольних жил Надійності та безпечній експлуатації сприяє також центральне розміщення Комп'ютерна верстка М Мацело провідника заземлення, оскільки при такому розташуванні він буде руйнуватись останнім з провідників від зусиль, які виникають при роздавлюванні кабелю Від механічних ушкоджень кабель захищений нанесеною на відокремлюючий шар металевою бронею, яка в свою чергу захищена полімерною оболонкою Вона може мати домішки від поширення горіння, що запобігає поширенню пожежі в шахті вздовж прокладених кабелів Приклад конструкції кабеля силового для вугільних шахт Жили виготовлялись з МІДІ перерізом 10 120кв мм Ізоляція силових жил наносилась методом екструзії з поліетилену, зшитого силанольними сполуками, або виготовлялась з полівінілхлорид ного пластикату Поверх ізоляції методом обмотки наносився екран з провідникового паперу і металевий екран з мідної стрічки Три силові і три контрольні жили скручувались разом навколо неїзольованого центрального провідника заземлення Відокремлюючий шар був виготовлений з полівшілхлоридного пластикату вторинної переробки з домішкою 40% крейди Це знижує вартість кабеля та одночасно запобігає тому, що кабель може загорітися зсередини Поверх відокремлюючого шару була нанесена методом обмотки металева броня та оболонка з негорючого полівшілхлоридного пластикату Виготовлені зразки кабелів на напругу 1,2 та 6кВ витримали випробування згідно ТУ У 3 6700214534-004-98 та визнані придатними для використання у вугільних шахтах або інших аналогічних умовах Підписано до друку 05 08 2003 Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ТОВ "Міжнародний науковий комітет", вул Артема, 77, м Київ, 04050, Україна
