Шпалопідбійка
Номер патенту: 58437
Опубліковано: 11.04.2011
Автори: Тітов Андрій Валерійович, Чулай Євген Олександрович, Коломійцев Євген Володимирович, Тітов Валерій Георгійович
Формула / Реферат
Шпалопідбійка, що включає встановлений на рамці з рукояткою електродвигун з вібратором і підбійником, розташований між рамкою і рукояткою пружинний амортизатор, а також розміщені між прикріпленим до електродвигуна пасом і рамкою амортизатори, яка відрізняється тим, що кожен з розміщених між пасом і рамкою амортизаторів виконаний у вигляді пружини стискування, встановленої на жорстко прикріпленій до рамки і забезпеченій з боку рамки буртиком гільзі, в яку з можливістю зворотно-поступального переміщення входить жорстко прикріплений до паса корпус, забезпечений з боку паса різьбою, причому в корпусі виконаний паз, в який входить жорстко прикріплений до гільзи палець, а пружина стискування розміщена між буртиком гільзи і гайкою, накрученою на різьбі корпусу.
Текст

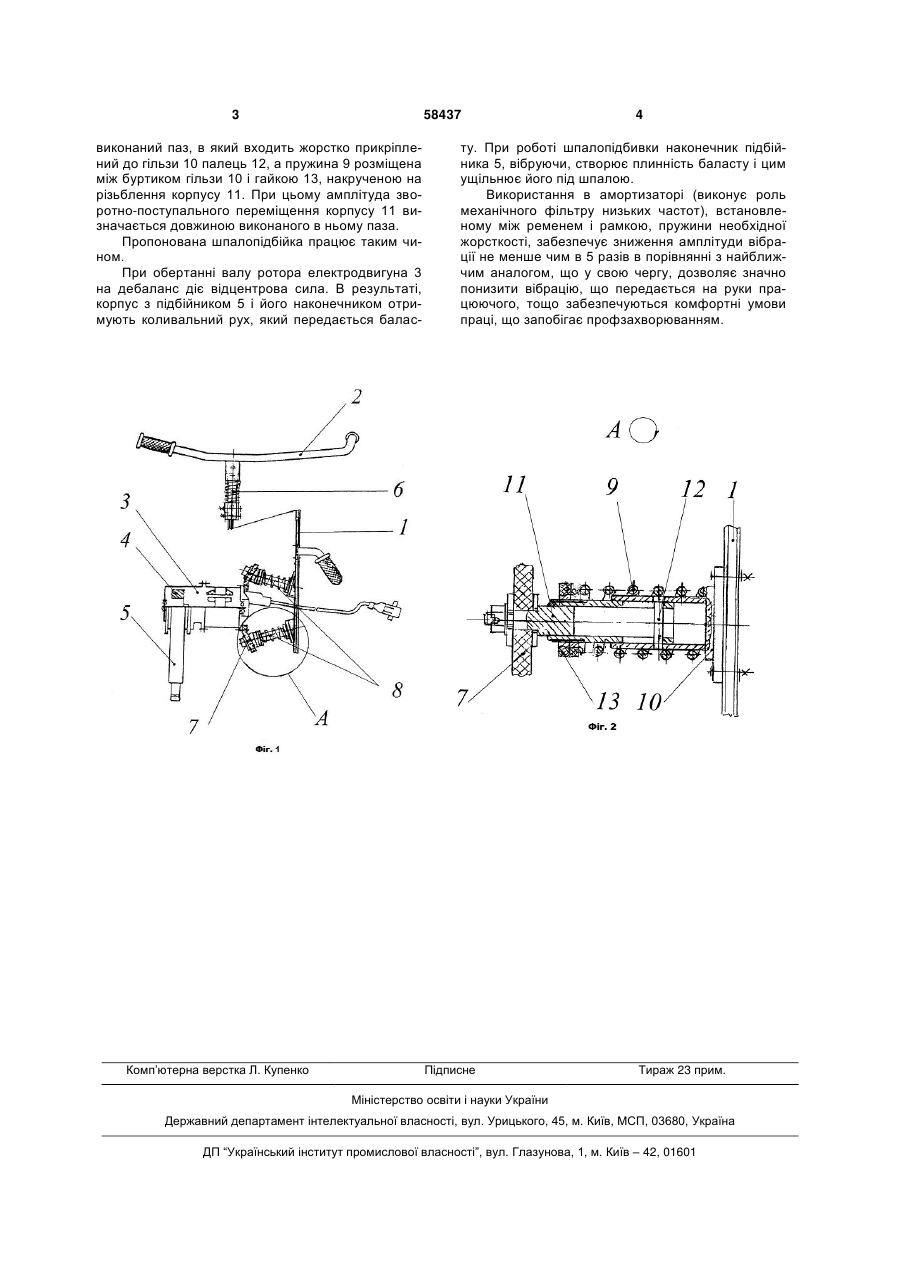

Шпалопідбійка, що включає встановлений на рамці з рукояткою електродвигун з вібратором і підбійником, розташований між рамкою і рукояткою пружинний амортизатор, а також розміщені 3 58437 виконаний паз, в який входить жорстко прикріплений до гільзи 10 палець 12, а пружина 9 розміщена між буртиком гільзи 10 і гайкою 13, накрученою на різьблення корпусу 11. При цьому амплітуда зворотно-поступального переміщення корпусу 11 визначається довжиною виконаного в ньому паза. Пропонована шпалопідбійка працює таким чином. При обертанні валу ротора електродвигуна 3 на дебаланс діє відцентрова сила. В результаті, корпус з підбійником 5 і його наконечником отримують коливальний рух, який передається балас Комп’ютерна верстка Л. Купенко 4 ту. При роботі шпалопідбивки наконечник підбійника 5, вібруючи, створює плинність баласту і цим ущільнює його під шпалою. Використання в амортизаторі (виконує роль механічного фільтру низьких частот), встановленому між ременем і рамкою, пружини необхідної жорсткості, забезпечує зниження амплітуди вібрації не менше чим в 5 разів в порівнянні з найближчим аналогом, що у свою чергу, дозволяє значно понизити вібрацію, що передається на руки працюючого, тощо забезпечуються комфортні умови праці, що запобігає профзахворюванням. Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюTamping iron
Автори англійськоюKolomiitsev Yevhen Volodymyrovych, Titov Valerii Heorhiiovych, Chulai Yevhen Oleksandrovych, Titov Andrii Valeriiovych
Назва патенту російськоюШпалоподбойка
Автори російськоюКоломийцев Евгений Владимирович, Титов Валерий Георгиевич, Чулай Евгений Александрович, Титов Андрей Валериевич
МПК / Мітки
МПК: E01B 27/12, E01B 27/16
Мітки: шпалопідбійка
Код посилання
