Пневмотрамбівка
Номер патенту: 35514
Опубліковано: 25.09.2008
Автори: Коломійцев Євген Володимирович, Кармазін Андрій Вікторович, Тітов Валерій Георгійович, Тітов Андрій Валерійович
Формула / Реферат
1. Пневмотрамбівка, що містить закріплений на її стовбурі розподільний пристрій, обладнаний повітропроводом, з'єднаним із установленою послідовно за розподільним пристроєм головкою з пусковим механізмом і рукояткою, яка відрізняється тим, що вона додатково обладнана розміщеним між розподільним пристроєм і головкою вузлом амортизації, виконаним у вигляді пружини стиску, яка установлена на жорстко прикріпленій до корпуса головки гільзі, що обладнана з боку головки буртиком, у яку з можливістю зворотно-поступального переміщення входить жорстко прикріплений до корпуса розподільного пристрою шток, обладнаний з боку розподільного пристрою різзю, причому в штоку виконаний паз, у який входять жорстко закріплені на гільзі бонки, а пружина стиску розміщена між буртиком гільзи і гайкою, накрученою на різі штока.
2. Пневмотрамбівка за п. 1, яка відрізняється тим, що на ділянці розміщення вузла амортизації повітропровід виконаний у вигляді сильфона.
Текст

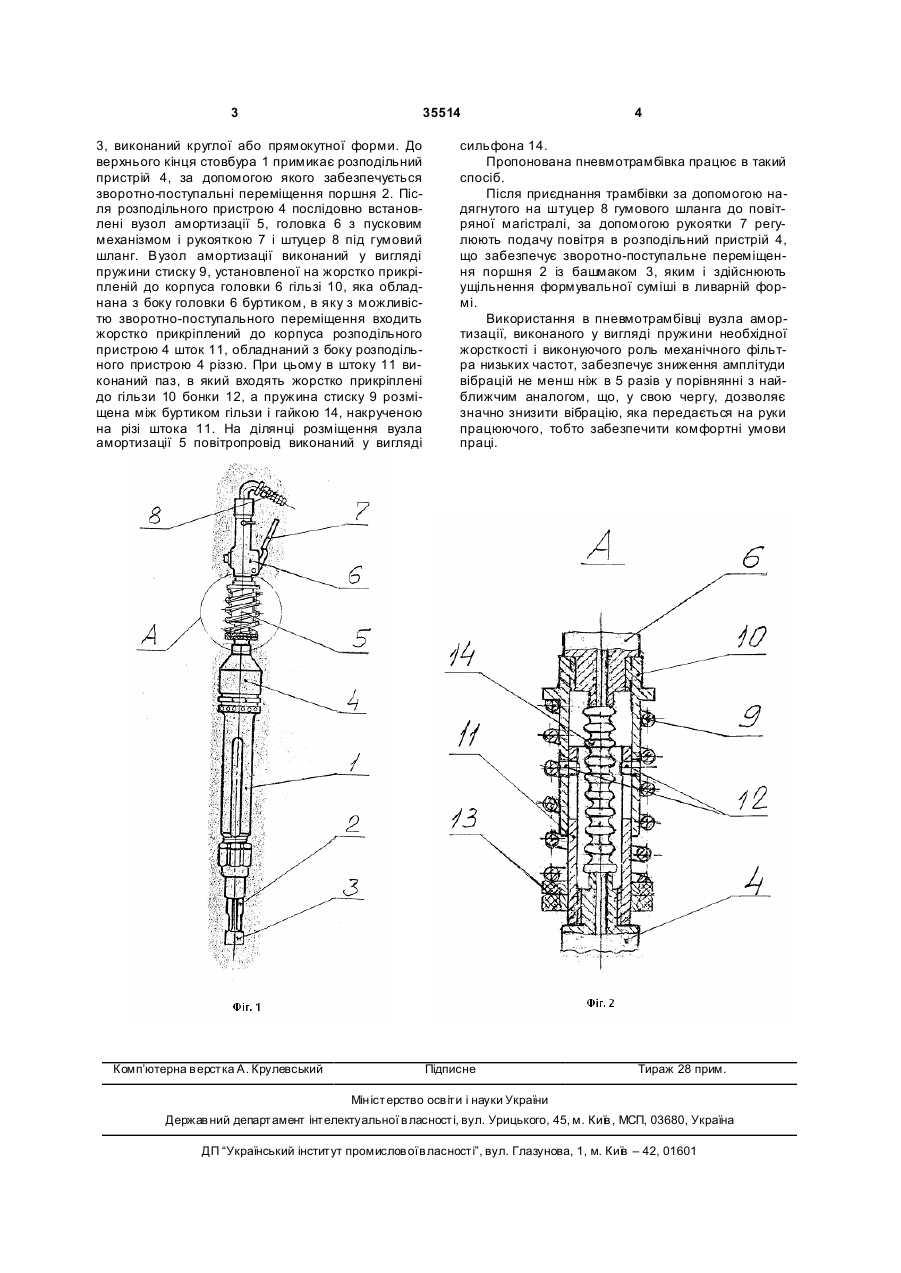

1. Пневмотрамбівка, що містить закріплений на її стовбурі розподільний пристрій, обладнаний повітропроводом, з'єднаним із установленою послідовно за розподільним пристроєм головкою з пусковим механізмом і рукояткою, яка відрізня 3 35514 3, виконаний круглої або прямокутної форми. До верхнього кінця стовбура 1 примикає розподільний пристрій 4, за допомогою якого забезпечується зворотно-поступальні переміщення поршня 2. Після розподільного пристрою 4 послідовно встановлені вузол амортизації 5, головка 6 з пусковим механізмом і рукояткою 7 і штуцер 8 під гумовий шланг. Вузол амортизації виконаний у вигляді пружини стиску 9, установленої на жорстко прикріпленій до корпуса головки 6 гільзі 10, яка обладнана з боку головки 6 буртиком, в яку з можливістю зворотно-поступального переміщення входить жорстко прикріплений до корпуса розподільного пристрою 4 шток 11, обладнаний з боку розподільного пристрою 4 різзю. При цьому в штоку 11 виконаний паз, в який входять жорстко прикріплені до гільзи 10 бонки 12, а пружина стиску 9 розміщена між буртиком гільзи і гайкою 14, накрученою на різі штока 11. На ділянці розміщення вузла амортизації 5 повітропровід виконаний у вигляді Комп’ютерна в ерстка А. Крулевський 4 сильфона 14. Пропонована пневмотрамбівка працює в такий спосіб. Після приєднання трамбівки за допомогою надягнутого на штуцер 8 гумового шланга до повітряної магістралі, за допомогою рукоятки 7 регулюють подачу повітря в розподільний пристрій 4, що забезпечує зворотно-поступальне переміщення поршня 2 із башмаком 3, яким і здійснюють ущільнення формувальної суміші в ливарній формі. Використання в пневмотрамбівці вузла амортизації, виконаного у вигляді пружини необхідної жорсткості і виконуючого роль механічного фільтра низьких частот, забезпечує зниження амплітуди вібрацій не менш ніж в 5 разів у порівнянні з найближчим аналогом, що, у свою чергу, дозволяє значно знизити вібрацію, яка передається на руки працюючого, тобто забезпечити комфортні умови праці. Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюAir rammer
Автори англійськоюKolomiitsev Yevhen Volodymyrovych, Titov Valerii Heorhiiovych, Karmazin Andrii Viktorovych, Titov Andrii Valeriiovych
Назва патенту російськоюПневмотрамбовка
Автори російськоюКоломийцев Евгений Владимирович, Титов Валерий Георгиевич, Кармазин Андрей Викторович, Титов Андрей Валериевич
МПК / Мітки
МПК: B22C 15/00
Мітки: пневмотрамбівка
