Мобільний акторський гримерно-костюмерний комплекс

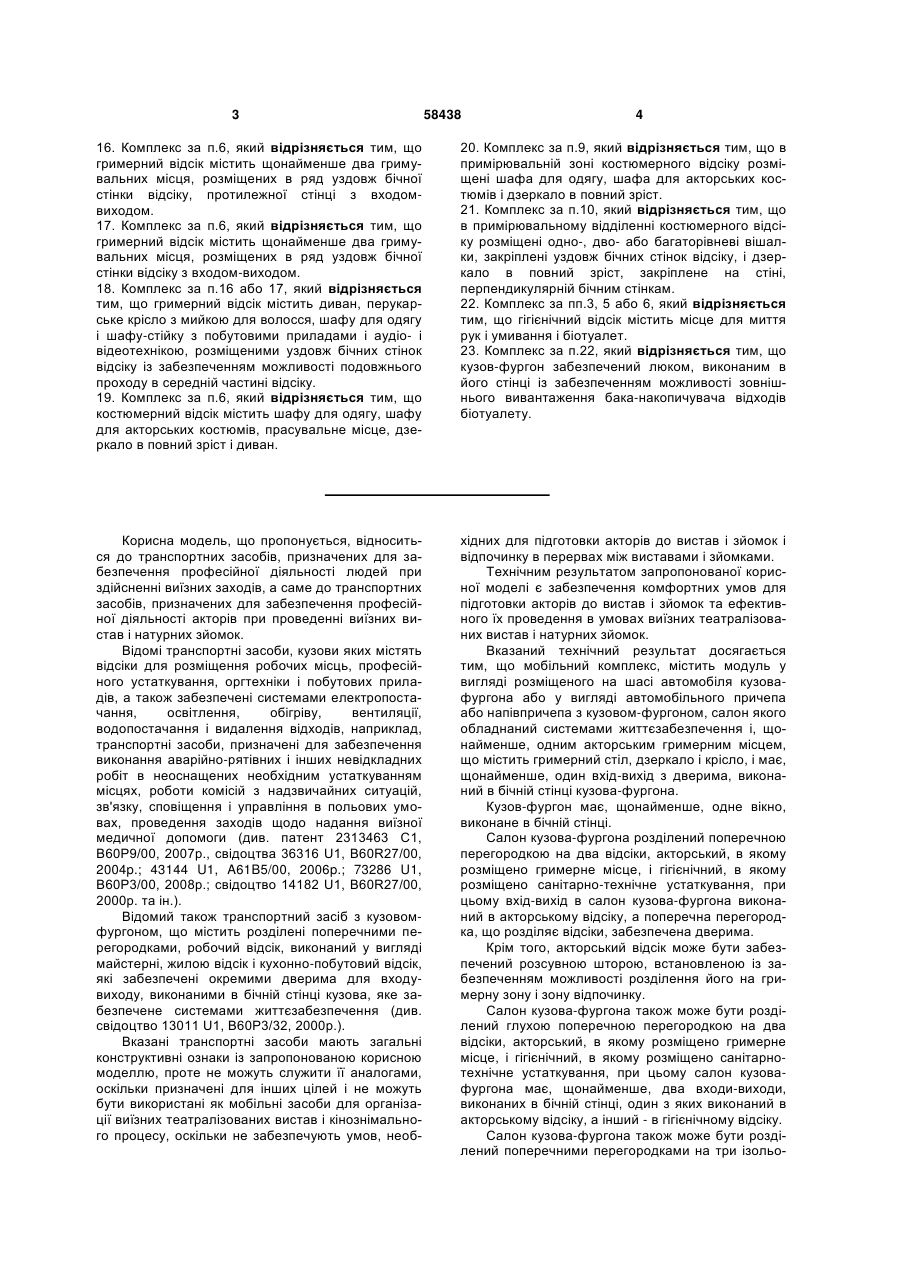

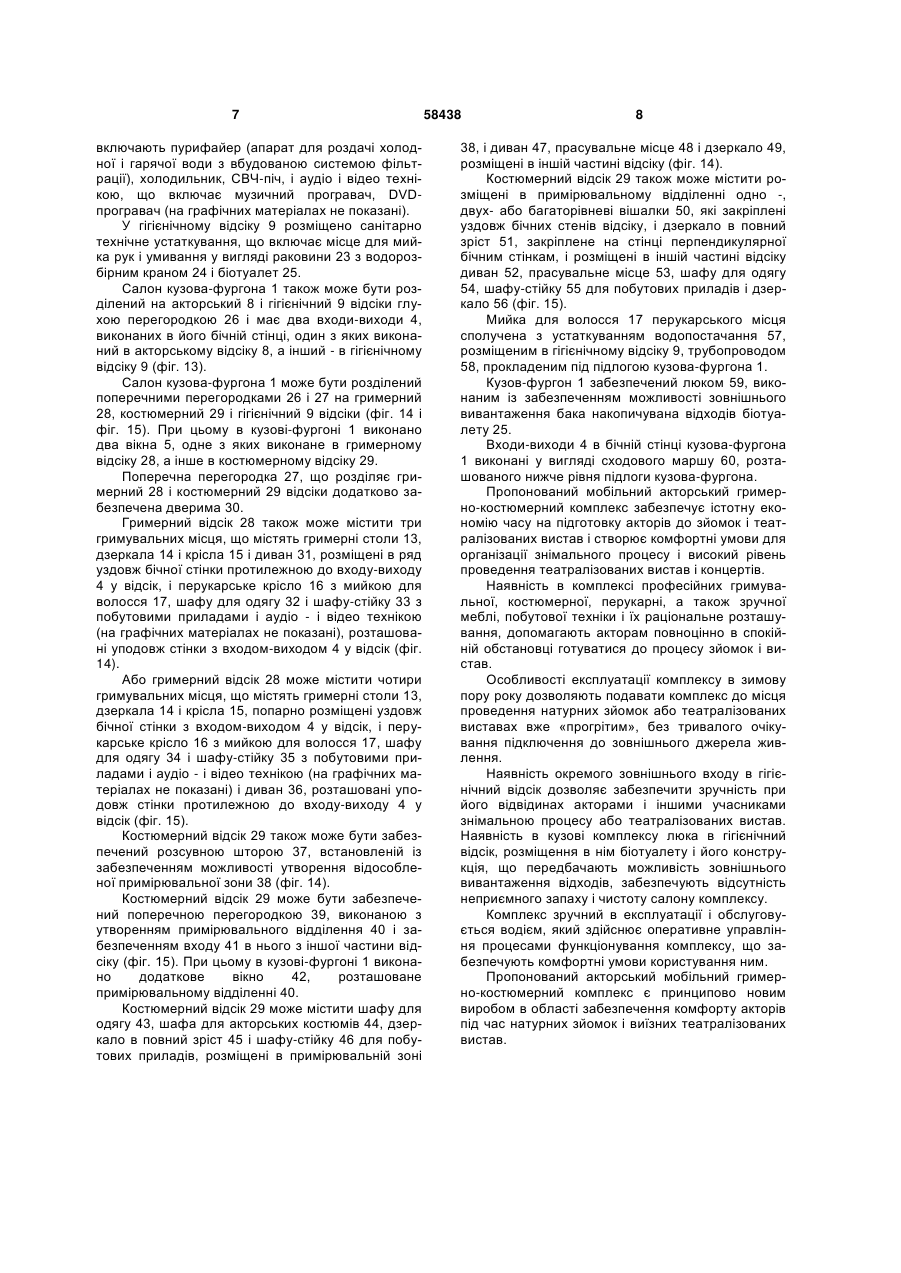

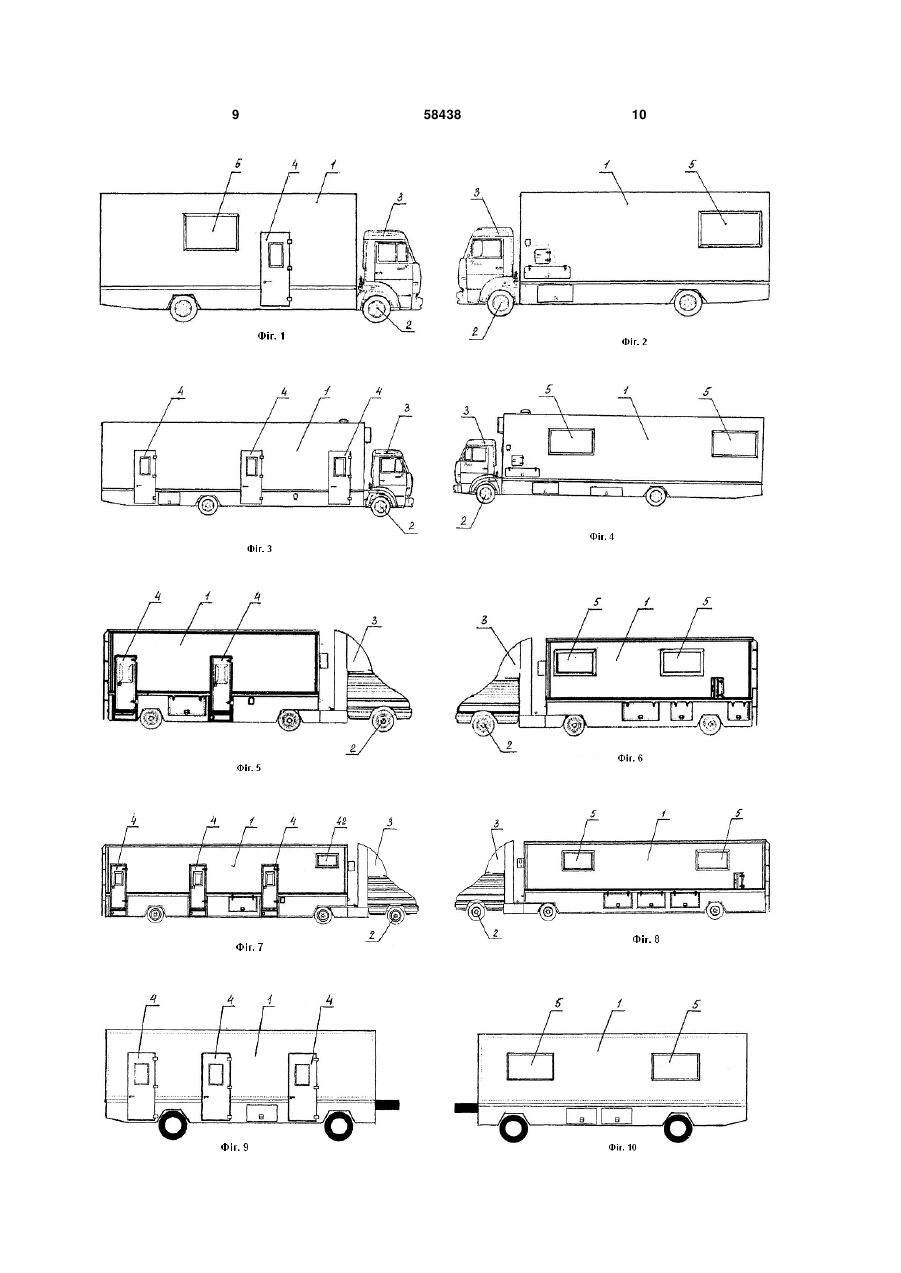

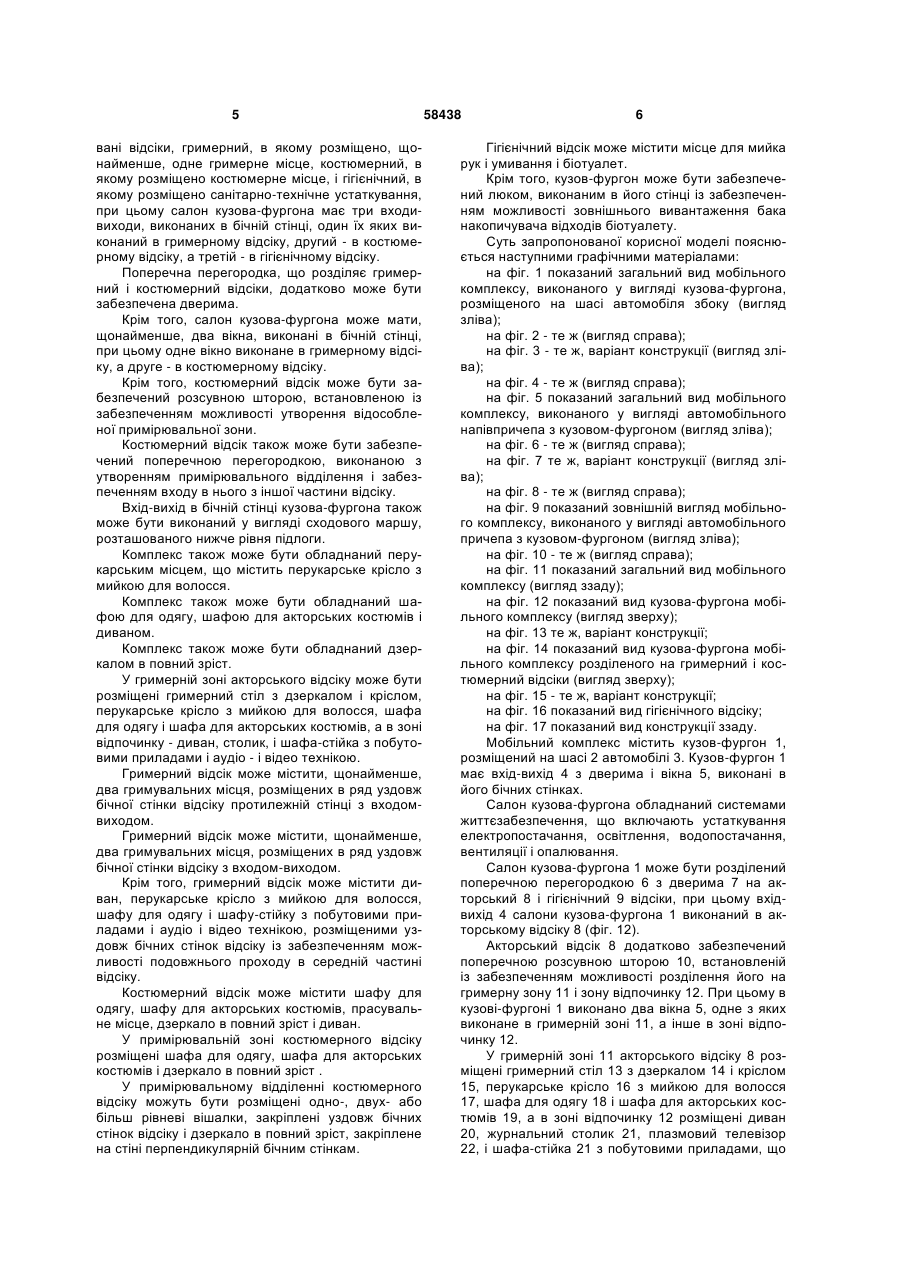

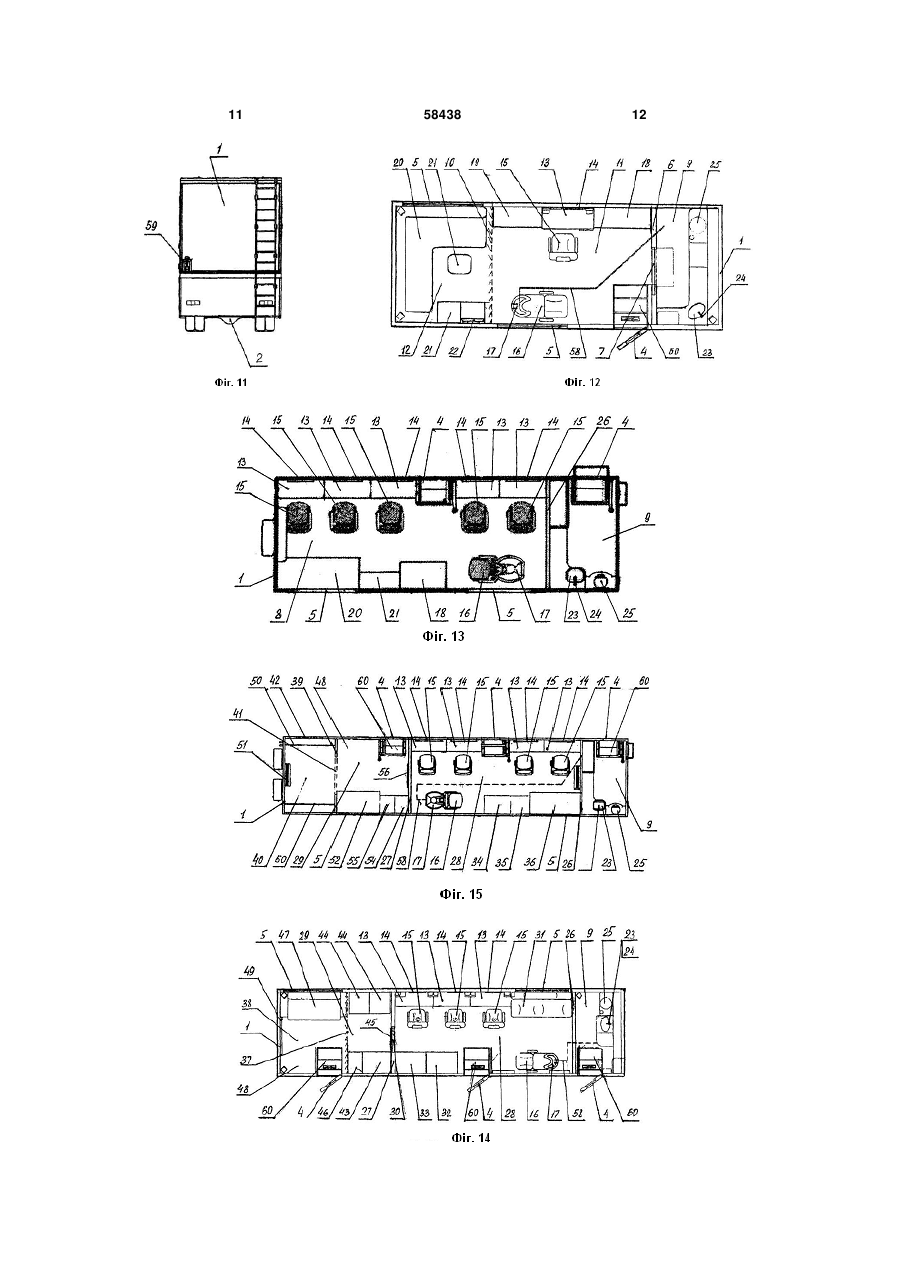

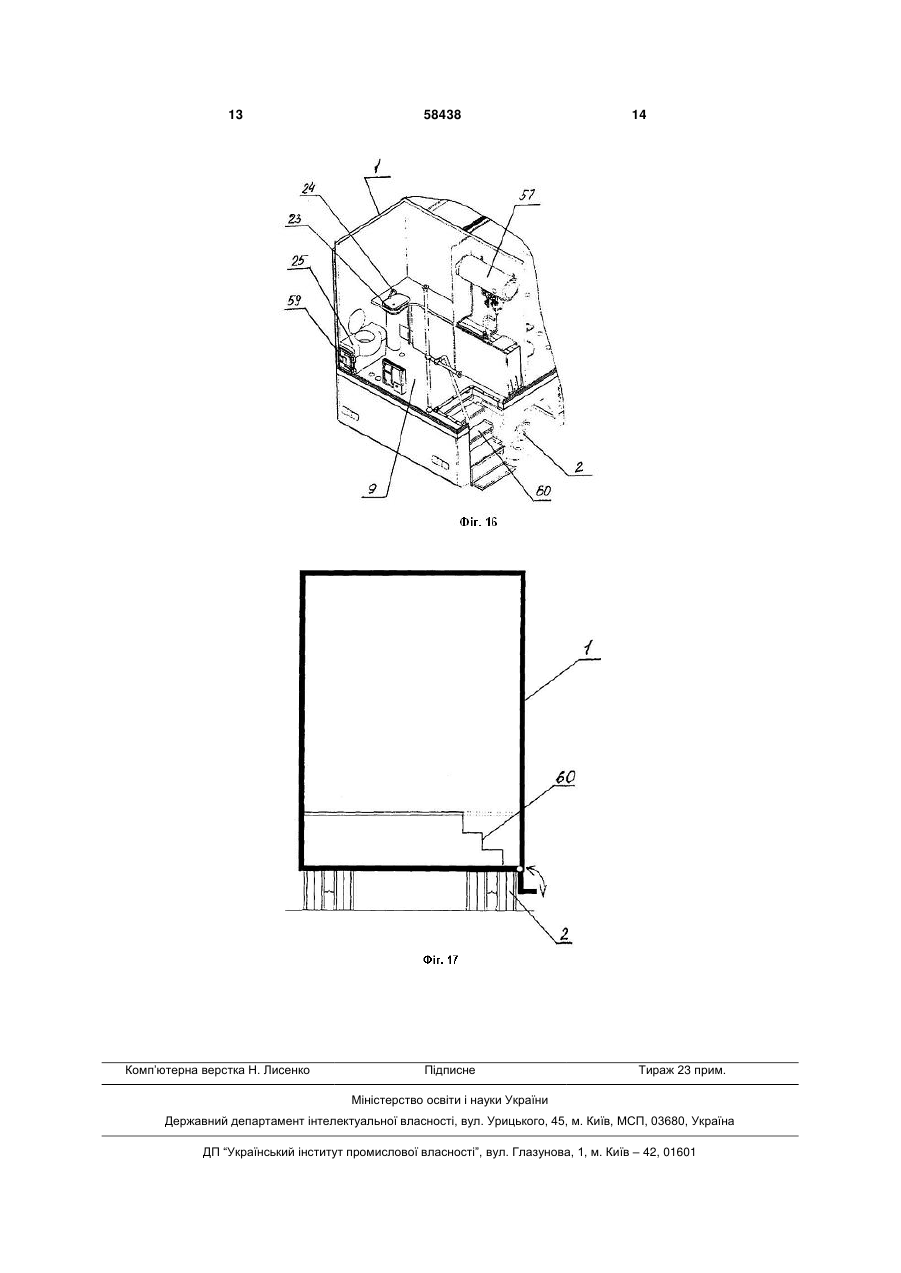

1. Мобільний акторський комплекс, який містить модуль у вигляді розміщеного на шасі автомобіля кузова-фургона або у вигляді автомобільного причепа або напівпричепа з кузовомфургоном, який відрізняється тим, що салон кузова-фургона обладнаний системами життєзабезпечення і щонайменше одним акторським гримерним місцем, що містить гримерний стіл, дзеркало і крісло, і має щонайменше один вхід-вихід з дверима, виконаний в бічній стінці кузова-фургона. 2. Комплекс за п.1, який відрізняється тим, що салон кузова-фургона має щонайменше одне вікно, виконане в бічній стінці. 3. Комплекс за п.1, який відрізняється тим, що салон кузова-фургона розділений поперечною перегородкою на два відсіки: акторський, в якому розміщено гримерне місце, і гігієнічний, в якому розміщено санітарно-технічне устаткування, при цьому вхід-вихід в салон кузова-фургона виконаний в акторському відсіку, а поперечна перегородка, що розділяє відсіки, забезпечена дверима. 4. Комплекс за п.3, який відрізняється тим, що акторський відсік забезпечений розсувною шторою, встановленою із забезпеченням можливості розділення його на гримерну зону і зону відпочинку. 5. Комплекс за п.1, який відрізняється тим, що салон кузова-фургона розділений глухою поперечною перегородкою на два відсіки: акторський, в якому розміщено гримерне місце, і гігієнічний, в якому розміщено санітарно-технічне устаткування, при цьому салон кузова-фургона має два входивиходи, виконані в бічній стінці, один з яких виконаний в акторському відсіку, а інший - в гігієнічному відсіку. 2 (19) 1 3 58438 4 16. Комплекс за п.6, який відрізняється тим, що гримерний відсік містить щонайменше два гримувальних місця, розміщених в ряд уздовж бічної стінки відсіку, протилежної стінці з входомвиходом. 17. Комплекс за п.6, який відрізняється тим, що гримерний відсік містить щонайменше два гримувальних місця, розміщених в ряд уздовж бічної стінки відсіку з входом-виходом. 18. Комплекс за п.16 або 17, який відрізняється тим, що гримерний відсік містить диван, перукарське крісло з мийкою для волосся, шафу для одягу і шафу-стійку з побутовими приладами і аудіо- і відеотехнікою, розміщеними уздовж бічних стінок відсіку із забезпеченням можливості подовжнього проходу в середній частині відсіку. 19. Комплекс за п.6, який відрізняється тим, що костюмерний відсік містить шафу для одягу, шафу для акторських костюмів, прасувальне місце, дзеркало в повний зріст і диван. 20. Комплекс за п.9, який відрізняється тим, що в примірювальній зоні костюмерного відсіку розміщені шафа для одягу, шафа для акторських костюмів і дзеркало в повний зріст. 21. Комплекс за п.10, який відрізняється тим, що в примірювальному відділенні костюмерного відсіку розміщені одно-, дво- або багаторівневі вішалки, закріплені уздовж бічних стінок відсіку, і дзеркало в повний зріст, закріплене на стіні, перпендикулярній бічним стінкам. 22. Комплекс за пп.3, 5 або 6, який відрізняється тим, що гігієнічний відсік містить місце для миття рук і умивання і біотуалет. 23. Комплекс за п.22, який відрізняється тим, що кузов-фургон забезпечений люком, виконаним в його стінці із забезпеченням можливості зовнішнього вивантаження бака-накопичувача відходів біотуалету. Корисна модель, що пропонується, відноситься до транспортних засобів, призначених для забезпечення професійної діяльності людей при здійсненні виїзних заходів, а саме до транспортних засобів, призначених для забезпечення професійної діяльності акторів при проведенні виїзних вистав і натурних зйомок. Відомі транспортні засоби, кузови яких містять відсіки для розміщення робочих місць, професійного устаткування, оргтехніки і побутових приладів, а також забезпечені системами електропостачання, освітлення, обігріву, вентиляції, водопостачання і видалення відходів, наприклад, транспортні засоби, призначені для забезпечення виконання аварійно-рятівних і інших невідкладних робіт в неоснащених необхідним устаткуванням місцях, роботи комісій з надзвичайних ситуацій, зв'язку, сповіщення і управління в польових умовах, проведення заходів щодо надання виїзної медичної допомоги (див. патент 2313463 С1, В60Р9/00, 2007p., свідоцтва 36316 U1, B60R27/00, 2004p.; 43144 U1, A61B5/00, 2006p.; 73286 U1, B60P3/00, 2008p.; свідоцтво 14182 U1, B60R27/00, 2000p. та ін.). Відомий також транспортний засіб з кузовомфургоном, що містить розділені поперечними перегородками, робочий відсік, виконаний у вигляді майстерні, жилою відсік і кухонно-побутовий відсік, які забезпечені окремими дверима для входувиходу, виконаними в бічній стінці кузова, яке забезпечене системами життєзабезпечення (див. свідоцтво 13011 U1, B60P3/32, 2000p.). Вказані транспортні засоби мають загальні конструктивні ознаки із запропонованою корисною моделлю, проте не можуть служити її аналогами, оскільки призначені для інших цілей і не можуть бути використані як мобільні засоби для організації виїзних театралізованих вистав і кінознімального процесу, оскільки не забезпечують умов, необ хідних для підготовки акторів до вистав і зйомок і відпочинку в перервах між виставами і зйомками. Технічним результатом запропонованої корисної моделі є забезпечення комфортних умов для підготовки акторів до вистав і зйомок та ефективного їх проведення в умовах виїзних театралізованих вистав і натурних зйомок. Вказаний технічний результат досягається тим, що мобільний комплекс, містить модуль у вигляді розміщеного на шасі автомобіля кузовафургона або у вигляді автомобільного причепа або напівпричепа з кузовом-фургоном, салон якого обладнаний системами життєзабезпечення і, щонайменше, одним акторським гримерним місцем, що містить гримерний стіл, дзеркало і крісло, і має, щонайменше, один вхід-вихід з дверима, виконаний в бічній стінці кузова-фургона. Кузов-фургон має, щонайменше, одне вікно, виконане в бічній стінці. Салон кузова-фургона розділений поперечною перегородкою на два відсіки, акторський, в якому розміщено гримерне місце, і гігієнічний, в якому розміщено санітарно-технічне устаткування, при цьому вхід-вихід в салон кузова-фургона виконаний в акторському відсіку, а поперечна перегородка, що розділяє відсіки, забезпечена дверима. Крім того, акторський відсік може бути забезпечений розсувною шторою, встановленою із забезпеченням можливості розділення його на гримерну зону і зону відпочинку. Салон кузова-фургона також може бути розділений глухою поперечною перегородкою на два відсіки, акторський, в якому розміщено гримерне місце, і гігієнічний, в якому розміщено санітарнотехнічне устаткування, при цьому салон кузовафургона має, щонайменше, два входи-виходи, виконаних в бічній стінці, один з яких виконаний в акторському відсіку, а інший - в гігієнічному відсіку. Салон кузова-фургона також може бути розділений поперечними перегородками на три ізольо 5 вані відсіки, гримерний, в якому розміщено, щонайменше, одне гримерне місце, костюмерний, в якому розміщено костюмерне місце, і гігієнічний, в якому розміщено санітарно-технічне устаткування, при цьому салон кузова-фургона має три входивиходи, виконаних в бічній стінці, один їх яких виконаний в гримерному відсіку, другий - в костюмерному відсіку, а третій - в гігієнічному відсіку. Поперечна перегородка, що розділяє гримерний і костюмерний відсіки, додатково може бути забезпечена дверима. Крім того, салон кузова-фургона може мати, щонайменше, два вікна, виконані в бічній стінці, при цьому одне вікно виконане в гримерному відсіку, а друге - в костюмерному відсіку. Крім того, костюмерний відсік може бути забезпечений розсувною шторою, встановленою із забезпеченням можливості утворення відособленої примірювальної зони. Костюмерний відсік також може бути забезпечений поперечною перегородкою, виконаною з утворенням примірювального відділення і забезпеченням входу в нього з іншої частини відсіку. Вхід-вихід в бічній стінці кузова-фургона також може бути виконаний у вигляді сходового маршу, розташованого нижче рівня підлоги. Комплекс також може бути обладнаний перукарським місцем, що містить перукарське крісло з мийкою для волосся. Комплекс також може бути обладнаний шафою для одягу, шафою для акторських костюмів і диваном. Комплекс також може бути обладнаний дзеркалом в повний зріст. У гримерній зоні акторського відсіку може бути розміщені гримерний стіл з дзеркалом і кріслом, перукарське крісло з мийкою для волосся, шафа для одягу і шафа для акторських костюмів, а в зоні відпочинку - диван, столик, і шафа-стійка з побутовими приладами і аудіо - і відео технікою. Гримерний відсік може містити, щонайменше, два гримувальних місця, розміщених в ряд уздовж бічної стінки відсіку протилежній стінці з входомвиходом. Гримерний відсік може містити, щонайменше, два гримувальних місця, розміщених в ряд уздовж бічної стінки відсіку з входом-виходом. Крім того, гримерний відсік може містити диван, перукарське крісло з мийкою для волосся, шафу для одягу і шафу-стійку з побутовими приладами і аудіо і відео технікою, розміщеними уздовж бічних стінок відсіку із забезпеченням можливості подовжнього проходу в середній частині відсіку. Костюмерний відсік може містити шафу для одягу, шафу для акторських костюмів, прасувальне місце, дзеркало в повний зріст і диван. У примірювальній зоні костюмерного відсіку розміщені шафа для одягу, шафа для акторських костюмів і дзеркало в повний зріст . У примірювальному відділенні костюмерного відсіку можуть бути розміщені одно-, двух- або більш рівневі вішалки, закріплені уздовж бічних стінок відсіку і дзеркало в повний зріст, закріплене на стіні перпендикулярній бічним стінкам. 58438 6 Гігієнічний відсік може містити місце для мийка рук і умивання і біотуалет. Крім того, кузов-фургон може бути забезпечений люком, виконаним в його стінці із забезпеченням можливості зовнішнього вивантаження бака накопичувача відходів біотуалету. Суть запропонованої корисної моделі пояснюється наступними графічними матеріалами: на фіг. 1 показаний загальний вид мобільного комплексу, виконаного у вигляді кузова-фургона, розміщеного на шасі автомобіля збоку (вигляд зліва); на фіг. 2 - те ж (вигляд справа); на фіг. 3 - те ж, варіант конструкції (вигляд зліва); на фіг. 4 - те ж (вигляд справа); на фіг. 5 показаний загальний вид мобільного комплексу, виконаного у вигляді автомобільного напівпричепа з кузовом-фургоном (вигляд зліва); на фіг. 6 - те ж (вигляд справа); на фіг. 7 те ж, варіант конструкції (вигляд зліва); на фіг. 8 - те ж (вигляд справа); на фіг. 9 показаний зовнішній вигляд мобільного комплексу, виконаного у вигляді автомобільного причепа з кузовом-фургоном (вигляд зліва); на фіг. 10 - те ж (вигляд справа); на фіг. 11 показаний загальний вид мобільного комплексу (вигляд ззаду); на фіг. 12 показаний вид кузова-фургона мобільного комплексу (вигляд зверху); на фіг. 13 те ж, варіант конструкції; на фіг. 14 показаний вид кузова-фургона мобільного комплексу розділеного на гримерний і костюмерний відсіки (вигляд зверху); на фіг. 15 - те ж, варіант конструкції; на фіг. 16 показаний вид гігієнічного відсіку; на фіг. 17 показаний вид конструкції ззаду. Мобільний комплекс містить кузов-фургон 1, розміщений на шасі 2 автомобілі 3. Кузов-фургон 1 має вхід-вихід 4 з дверима і вікна 5, виконані в його бічних стінках. Салон кузова-фургона обладнаний системами життєзабезпечення, що включають устаткування електропостачання, освітлення, водопостачання, вентиляції і опалювання. Салон кузова-фургона 1 може бути розділений поперечною перегородкою 6 з дверима 7 на акторський 8 і гігієнічний 9 відсіки, при цьому вхідвихід 4 салони кузова-фургона 1 виконаний в акторському відсіку 8 (фіг. 12). Акторський відсік 8 додатково забезпечений поперечною розсувною шторою 10, встановленій із забезпеченням можливості розділення його на гримерну зону 11 і зону відпочинку 12. При цьому в кузові-фургоні 1 виконано два вікна 5, одне з яких виконане в гримерній зоні 11, а інше в зоні відпочинку 12. У гримерній зоні 11 акторського відсіку 8 розміщені гримерний стіл 13 з дзеркалом 14 і кріслом 15, перукарське крісло 16 з мийкою для волосся 17, шафа для одягу 18 і шафа для акторських костюмів 19, а в зоні відпочинку 12 розміщені диван 20, журнальний столик 21, плазмовий телевізор 22, і шафа-стійка 21 з побутовими приладами, що 7 включають пурифайер (апарат для роздачі холодної і гарячої води з вбудованою системою фільтрації), холодильник, СВЧ-піч, і аудіо і відео технікою, що включає музичний програвач, DVDпрогравач (на графічних матеріалах не показані). У гігієнічному відсіку 9 розміщено санітарно технічне устаткування, що включає місце для мийка рук і умивання у вигляді раковини 23 з водорозбірним краном 24 і біотуалет 25. Салон кузова-фургона 1 також може бути розділений на акторський 8 і гігієнічний 9 відсіки глухою перегородкою 26 і має два входи-виходи 4, виконаних в його бічній стінці, один з яких виконаний в акторському відсіку 8, а інший - в гігієнічному відсіку 9 (фіг. 13). Салон кузова-фургона 1 може бути розділений поперечними перегородками 26 і 27 на гримерний 28, костюмерний 29 і гігієнічний 9 відсіки (фіг. 14 і фіг. 15). При цьому в кузові-фургоні 1 виконано два вікна 5, одне з яких виконане в гримерному відсіку 28, а інше в костюмерному відсіку 29. Поперечна перегородка 27, що розділяє гримерний 28 і костюмерний 29 відсіки додатково забезпечена дверима 30. Гримерний відсік 28 також може містити три гримувальних місця, що містять гримерні столи 13, дзеркала 14 і крісла 15 і диван 31, розміщені в ряд уздовж бічної стінки протилежною до входу-виходу 4 у відсік, і перукарське крісло 16 з мийкою для волосся 17, шафу для одягу 32 і шафу-стійку 33 з побутовими приладами і аудіо - і відео технікою (на графічних матеріалах не показані), розташовані уподовж стінки з входом-виходом 4 у відсік (фіг. 14). Або гримерний відсік 28 може містити чотири гримувальних місця, що містять гримерні столи 13, дзеркала 14 і крісла 15, попарно розміщені уздовж бічної стінки з входом-виходом 4 у відсік, і перукарське крісло 16 з мийкою для волосся 17, шафу для одягу 34 і шафу-стійку 35 з побутовими приладами і аудіо - і відео технікою (на графічних матеріалах не показані) і диван 36, розташовані уподовж стінки протилежною до входу-виходу 4 у відсік (фіг. 15). Костюмерний відсік 29 також може бути забезпечений розсувною шторою 37, встановленій із забезпеченням можливості утворення відособленої примірювальної зони 38 (фіг. 14). Костюмерний відсік 29 може бути забезпечений поперечною перегородкою 39, виконаною з утворенням примірювального відділення 40 і забезпеченням входу 41 в нього з іншої частини відсіку (фіг. 15). При цьому в кузові-фургоні 1 виконано додаткове вікно 42, розташоване примірювальному відділенні 40. Костюмерний відсік 29 може містити шафу для одягу 43, шафа для акторських костюмів 44, дзеркало в повний зріст 45 і шафу-стійку 46 для побутових приладів, розміщені в примірювальній зоні 58438 8 38, і диван 47, прасувальне місце 48 і дзеркало 49, розміщені в іншій частині відсіку (фіг. 14). Костюмерний відсік 29 також може містити розміщені в примірювальному відділенні одно -, двух- або багаторівневі вішалки 50, які закріплені уздовж бічних стенів відсіку, і дзеркало в повний зріст 51, закріплене на стінці перпендикулярної бічним стінкам, і розміщені в іншій частині відсіку диван 52, прасувальне місце 53, шафу для одягу 54, шафу-стійку 55 для побутових приладів і дзеркало 56 (фіг. 15). Мийка для волосся 17 перукарського місця сполучена з устаткуванням водопостачання 57, розміщеним в гігієнічному відсіку 9, трубопроводом 58, прокладеним під підлогою кузова-фургона 1. Кузов-фургон 1 забезпечений люком 59, виконаним із забезпеченням можливості зовнішнього вивантаження бака накопичувана відходів біотуалету 25. Входи-виходи 4 в бічній стінці кузова-фургона 1 виконані у вигляді сходового маршу 60, розташованого нижче рівня підлоги кузова-фургона. Пропонований мобільний акторський гримерно-костюмерний комплекс забезпечує істотну економію часу на підготовку акторів до зйомок і театралізованих вистав і створює комфортні умови для організації знімального процесу і високий рівень проведення театралізованих вистав і концертів. Наявність в комплексі професійних гримувальної, костюмерної, перукарні, а також зручної меблі, побутової техніки і їх раціональне розташування, допомагають акторам повноцінно в спокійній обстановці готуватися до процесу зйомок і вистав. Особливості експлуатації комплексу в зимову пору року дозволяють подавати комплекс до місця проведення натурних зйомок або театралізованих виставах вже «прогрітим», без тривалого очікування підключення до зовнішнього джерела живлення. Наявність окремого зовнішнього входу в гігієнічний відсік дозволяє забезпечити зручність при його відвідинах акторами і іншими учасниками знімальною процесу або театралізованих вистав. Наявність в кузові комплексу люка в гігієнічний відсік, розміщення в нім біотуалету і його конструкція, що передбачають можливість зовнішнього вивантаження відходів, забезпечують відсутність неприємного запаху і чистоту салону комплексу. Комплекс зручний в експлуатації і обслуговується водієм, який здійснює оперативне управління процесами функціонування комплексу, що забезпечують комфортні умови користування ним. Пропонований акторський мобільний гримерно-костюмерний комплекс є принципово новим виробом в області забезпечення комфорту акторів під час натурних зйомок і виїзних театралізованих вистав. 9 58438 10 11 58438 12 13 Комп’ютерна верстка Н. Лиcенко 58438 Підписне 14 Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
