Формула / Реферат

Комбінований різець, що містить державку з верхньою поверхнею, що паралельна основі, в гнізді якої встановлена ріжуча і опорна пластини, закріплені за допомогою притискача, який переднім кінцем взаємодіє з передньою поверхнею ріжучої пластини і боковою поверхнею отвору і заднім кінцем взаємодіє з державкою, і гвинта кріплення з конічною головкою, встановленого перпендикулярно дну паза державки, задній кінець притискача розташований з можливістю взаємодії з верхньою поверхнею державки, при цьому дно паза державки виконано паралельно нижній опорній поверхні гнізда, точка контакту переднього кінця притискача з боковою поверхнею отвору в ріжучий пластині розташована між нижньою опорною поверхнею гнізда і точкою контакту заднього кінця притискача з державкою, який відрізняється тим, що контактуючі поверхні притискача і державки виконані з відповідними виступами і западинами.

Текст

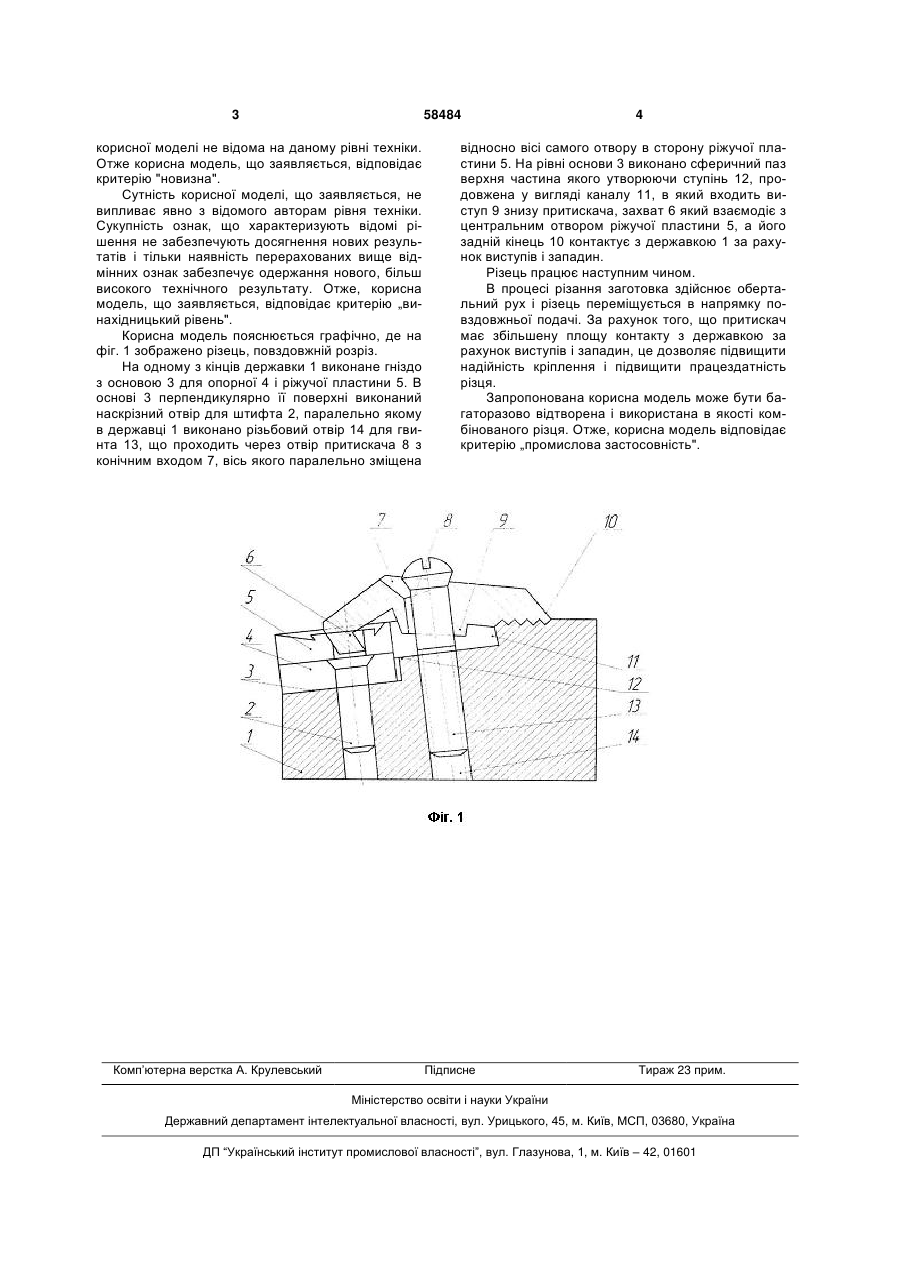

Комбінований різець, що містить державку з верхньою поверхнею, що паралельна основі, в гнізді якої встановлена ріжуча і опорна пластини, закріплені за допомогою притискача, який переднім кінцем взаємодіє з передньою поверхнею ріжучої пластини і боковою поверхнею отвору і зад 3 58484 корисної моделі не відома на даному рівні техніки. Отже корисна модель, що заявляється, відповідає критерію "новизна". Сутність корисної моделі, що заявляється, не випливає явно з відомого авторам рівня техніки. Сукупність ознак, що характеризують відомі рішення не забезпечують досягнення нових результатів і тільки наявність перерахованих вище відмінних ознак забезпечує одержання нового, більш високого технічного результату. Отже, корисна модель, що заявляється, відповідає критерію „винахідницький рівень". Корисна модель пояснюється графічно, де на фіг. 1 зображено різець, повздовжній розріз. На одному з кінців державки 1 виконане гніздо з основою 3 для опорної 4 і ріжучої пластини 5. В основі 3 перпендикулярно її поверхні виконаний наскрізний отвір для штифта 2, паралельно якому в державці 1 виконано різьбовий отвір 14 для гвинта 13, що проходить через отвір притискача 8 з конічним входом 7, вісь якого паралельно зміщена Комп’ютерна верстка А. Крулевський 4 відносно вісі самого отвору в сторону ріжучої пластини 5. На рівні основи 3 виконано сферичний паз верхня частина якого утворюючи ступінь 12, продовжена у вигляді каналу 11, в який входить виступ 9 знизу притискача, захват 6 який взаємодіє з центральним отвором ріжучої пластини 5, а його задній кінець 10 контактує з державкою 1 за рахунок виступів і западин. Різець працює наступним чином. В процесі різання заготовка здійснює обертальний рух і різець переміщується в напрямку повздовжньої подачі. За рахунок того, що притискач має збільшену площу контакту з державкою за рахунок виступів і западин, це дозволяє підвищити надійність кріплення і підвищити працездатність різця. Запропонована корисна модель може бути багаторазово відтворена і використана в якості комбінованого різця. Отже, корисна модель відповідає критерію „промислова застосовність". Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601

Дивитися

Додаткова інформація

Назва патенту англійською

Combined cutting tool

Автори англійською

Kobets Anatolii Stepanovych, Bereza Olena Yuriivna, Puhach Andrii Mykolaiovych

Назва патенту російською

Комбинированный резец

Автори російською

Кобец Анатолий Степанович, Береза Елена Юриевна, Пугач Андрей Николаевич

МПК / Мітки

МПК: B23B 27/16

Мітки: комбінований, різець
