Збірний різець для токарських верстатів

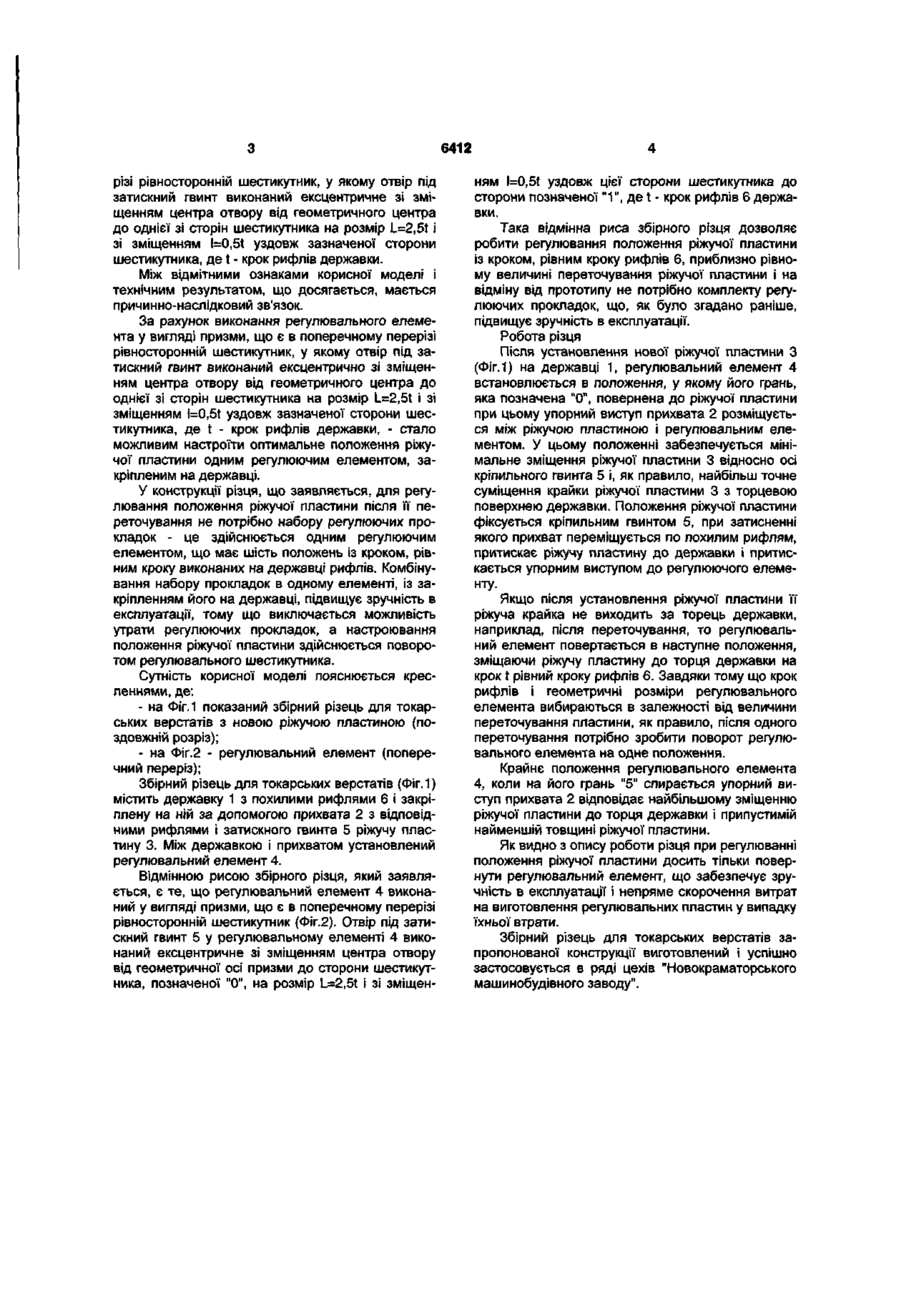

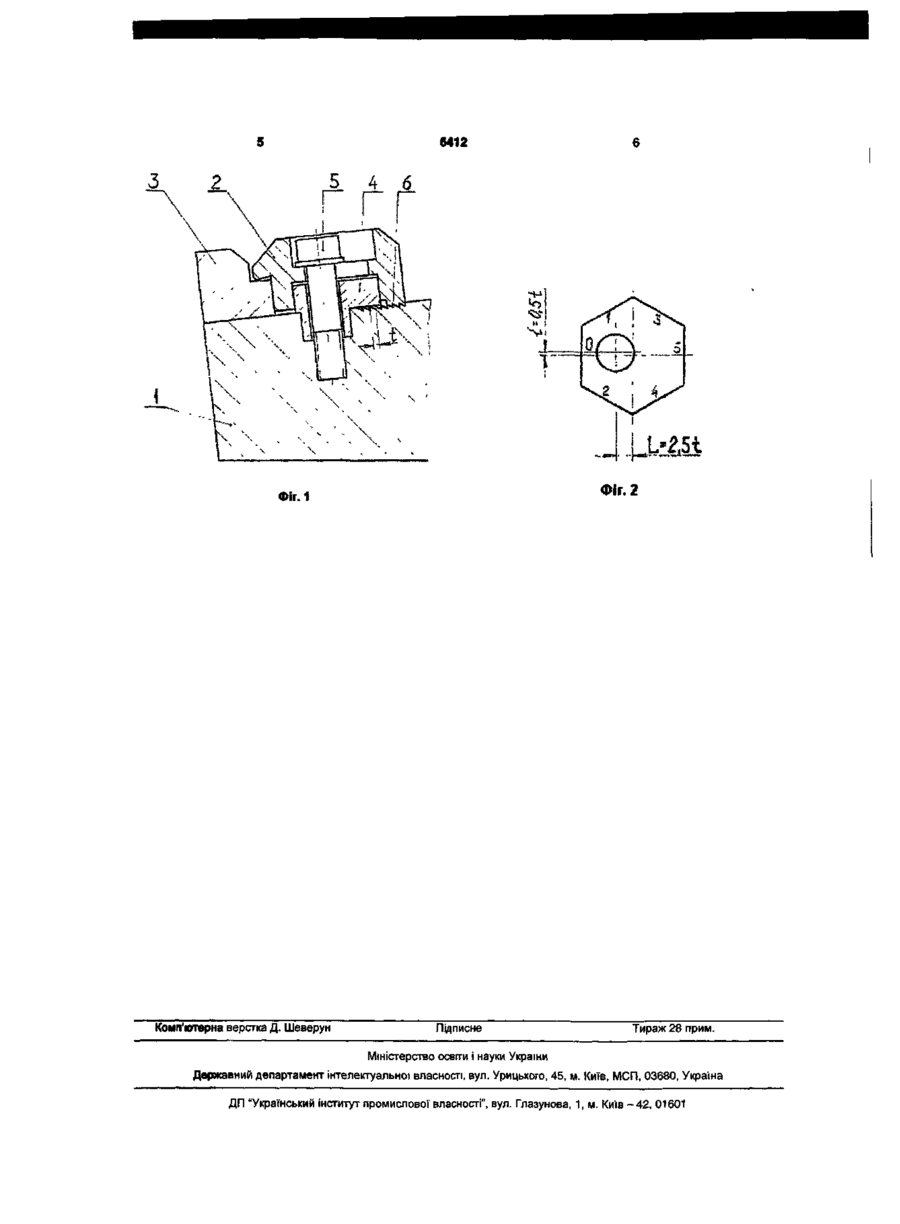

Збірний різець для токарських верстатів, що містить державку з похилими рифлями і закріпле ну на ній за допомогою прихвата з відповідними рифлями і затискного гвинта різальну пластину, а також установлений між державкою і прихватом регулювальний елемент, яка відрізняється тим, що регулювальний елемент виконаний у вигляді призми, що є в поперечному перерізі рівностороннім шестикутником, у якому отвір під затискний гвинт виконаний ексцентрично зі зміщенням центра отвору від геометричного центра до однієї зі сторін шестикутника на розмір l_= 2,5t і зі зміщенням І = 0,5t уздовж зазначеної сторони шестикутника, де t - крок рифлів державки. Корисна модель відноситься до галузі металообробки, а саме - до обробки металів різанням і може бути використана при виробництві й експлуатації збірного ріжучого інструмента для токарських верстатів. Відомий збірний різець, що містить державку, ріжучу пластину і прихват, оснащений проміжним сферичним елементом [див., наприклад, опис до авторського свідоцтва СРСР №1232384, МПК В23В27/16]. Закріплення ріжучої пластини кріпильним гвинтом здійснюється після її установлення, у процесі якого між державкою і прихватом установлюються регулюючі прокладки. Однак цей збірний різець не забезпечує надійне закріплення ріжучої пластини, що не дозволяє використовувати його при жорстких режимах різання. Відомий інший збірний різець у якого вирішується проблема надійності кріплення за рахунок оснащення державки і прихвата рифлями [див., наприклад, опис до авторського свідоцтва СРСР №1144784, МПК В23В27/16]. Цей збірний різець найбільш близький до того, який заявляється, по сукупності істотних ознак і приймається як прототип. Відомий збірний різець, також як і той, що заявляється, містить державку з похилими рифлями і закріплену на ній за допомогою прихвата з відповідними рифлями і затискного гвинта ріжучу пластину, а також установлений між державкою і прихватом регулювальний елемент. Однак, як і в раніше згаданому збірному різці, використання регулювального елемента у вигляді прокладок, які не закріплюються на державці, приводить до незручності в експлуатації, через можливу втрату цих регулюючих прокладок. В основу корисної моделі покладена задача створити збірний різець для токарських верстатів, який забезпечує підвищення зручності в експлуатації за рахунок технічного результату, що полягає в забезпеченні оптимального положення ріжучої пластини одним регулюючим елементом. Для досягнення цього технічного результату в збірному різці для токарських верстатів, що містить державку з похилими рифлями і закріплену на ній за допомогою прихвата з відповідними рифлями і затискного гвинта ріжучу пластину, а також установлений між державкою і прихватом регулювальний елемент, - регулювальний елемент виконаний у вигляді призми, що є в поперечному пере (24)16.05.2005 CM CD о> 6412 різі рівносторонній шестикутник, у якому отвір під затискний гвинт виконаний ексцентричне зі зміщенням центра отвору від геометричного центра до однієї зі сторін шестикутника на розмір L=2,5t і зі зміщенням l=0,5t уздовж зазначеної сторони шестикутника, де t - крок рифлів державки. Між відмітними ознаками корисної моделі і технічним результатом, що досягається, мається причинно-наслідковий зв'язок. За рахунок виконання регулювального елемента у вигляді призми, що є в поперечному перерізі рівносторонній шестикутник, у якому отвір під затискний гвинт виконаний ексцентрично зі зміщенням центра отвору від геометричного центра до однієї зі сторін шестикутника на розмір L=2,5t і зі зміщенням l=0,5t уздовж зазначеної сторони шестикутника, де t - крок рифлів державки, - стало можливим настроїти оптимальне положення ріжучої пластини одним регулюючим елементом, закріпленим на державці. У конструкції різця, що заявляється, для регулювання положення ріжучої пластини після її переточування не потрібно набору регулюючих прокладок - це здійснюється одним регулюючим елементом, що має шість положень із кроком, рівним кроку виконаних на державці рифлів. Комбінування набору прокладок в одному елементі, із закріпленням його на державці, підвищує зручність в експлуатації, тому що виключається можливість утрати регулюючих прокладок, а настроювання положення ріжучої пластини здійснюється поворотом регулювального шестикутника. Сутність корисної моделі пояснюється кресленнями, де: - на Фіг. 1 показаний збірний різець для токарських верстатів з новою ріжучою пластиною (поздовжній розріз); - на Фіг.2 - регулювальний елемент (поперечний переріз); Збірний різець для токарських верстатів (Фіг. 1) містить державку 1 з похилими рифлями 6 і закріплену на ній за допомогою прихвата 2 з відповідними рифлями і затискного гвинта 5 ріжучу пластину 3. Між державкою і прихватом установлений регулювальний елемент 4. Відмінною рисою збірного різця, який заявляється, є те, що регулювальний елемент 4 виконаний у вигляді призми, що є в поперечному перерізі рівносторонній шестикутник (Фіг.2). Отвір під затискний гвинт 5 у регулювальному елементі 4 виконаний ексцентричне зі зміщенням центра отвору від геометричної осі призми до сторони шестикутника, позначеної "0", на розмір L=2,5t і зі зміщен ням l=0,5t уздовж цієї сторони шестикутника до сторони позначеної " 1 " , де t - крок рифлів 6 державки. Така відмінна риса збірного різця дозволяє робити регулювання положення ріжучої пластини із кроком, рівним кроку рифлів 6, приблизно рівному величині переточування ріжучої пластини і на відміну від прототипу не потрібно комплекту регулюючих прокладок, що, як було згадано раніше, підвищує зручність в експлуатації. Робота різця Після установлення нової ріжучої пластини З (Фіг. 1) на державці 1, регулювальний елемент 4 встановлюється в положення, у якому його грань, яка позначена "0", повернена до ріжучої пластини при цьому упорний виступ прихвата 2 розміщується між ріжучою пластиною і регулювальним елементом. У цьому положенні забезпечується мінімальне зміщення ріжучої пластини 3 відносно осі кріпильного гвинта 5 і, як правило, найбільш точне суміщення крайки ріжучої пластини 3 з торцевою поверхнею державки. Положення ріжучої пластини фіксується кріпильним гвинтом 5, при затисненні якого прихват переміщується по похилим рифлям, притискає ріжучу пластину до державки і притискається упорним виступом до регулюючого елементу. Якщо після установлення ріжучої пластини її ріжуча крайка не виходить за торець державки, наприклад, після переточування, то регулювальний елемент повертається в наступне положення, зміщаючи ріжучу пластину до торця державки на крок t рівний кроку рифлів 6. Завдяки тому що крок рифлів і геометричні розміри регулювального елемента вибираються в залежності від величини переточування пластини, як правило, після одного переточування потрібно зробити поворот регулювального елемента на одне положення. Крайнє положення регулювального елемента 4, коли на його грань "5" спирається упорний виступ прихвата 2 відповідає найбільшому зміщенню ріжучої пластини до торця державки і припустимій найменшій товщині ріжучої пластини. Як видно з опису роботи різця при регулюванні положення ріжучої пластини досить тільки повернути регулювальний елемент, що забезпечує зручність в експлуатації і непряме скорочення витрат на виготовлення регулювальних пластин у випадку їхньої втрати. Збірний різець для токарських верстатів запропонованої конструкції виготовлений і успішно застосовується в ряді цехів "Новокраматорського машинобудівного заводу". 6412 5 4 6 Фіг. 1 Комп'ютерна верстка Д. Шеверун Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул. Глазунова, 1, м. Київ - 4 2 , 01601
