Ротаційний різець
Номер патенту: 34449
Опубліковано: 11.08.2008
Автори: Кузнєцов Юрій Миколайович, Тузюк Галина Олександрівна, Любарець Володимир Олексійович
Формула / Реферат
1. Ротаційний різець, що містить корпус, в якому з можливістю обертання встановлена державка з різальними елементами, розміщеними по колу, який відрізняється тим, що в корпусі і державці виконані канали під охолоджувальну рідину, а вихідні сопла виконані в фланці державки концентрично.
2. Різець за п. 1, який відрізняється тим, що різальний елемент виконаний переривчастим у вигляді зубців різної ширини .
3. Різець за п. 1, який відрізняється тим, що на його корпусі розміщене пристосування у вигляді поворотного багатолезового ножа для зняття наросту та стружки з зони різання.
Текст

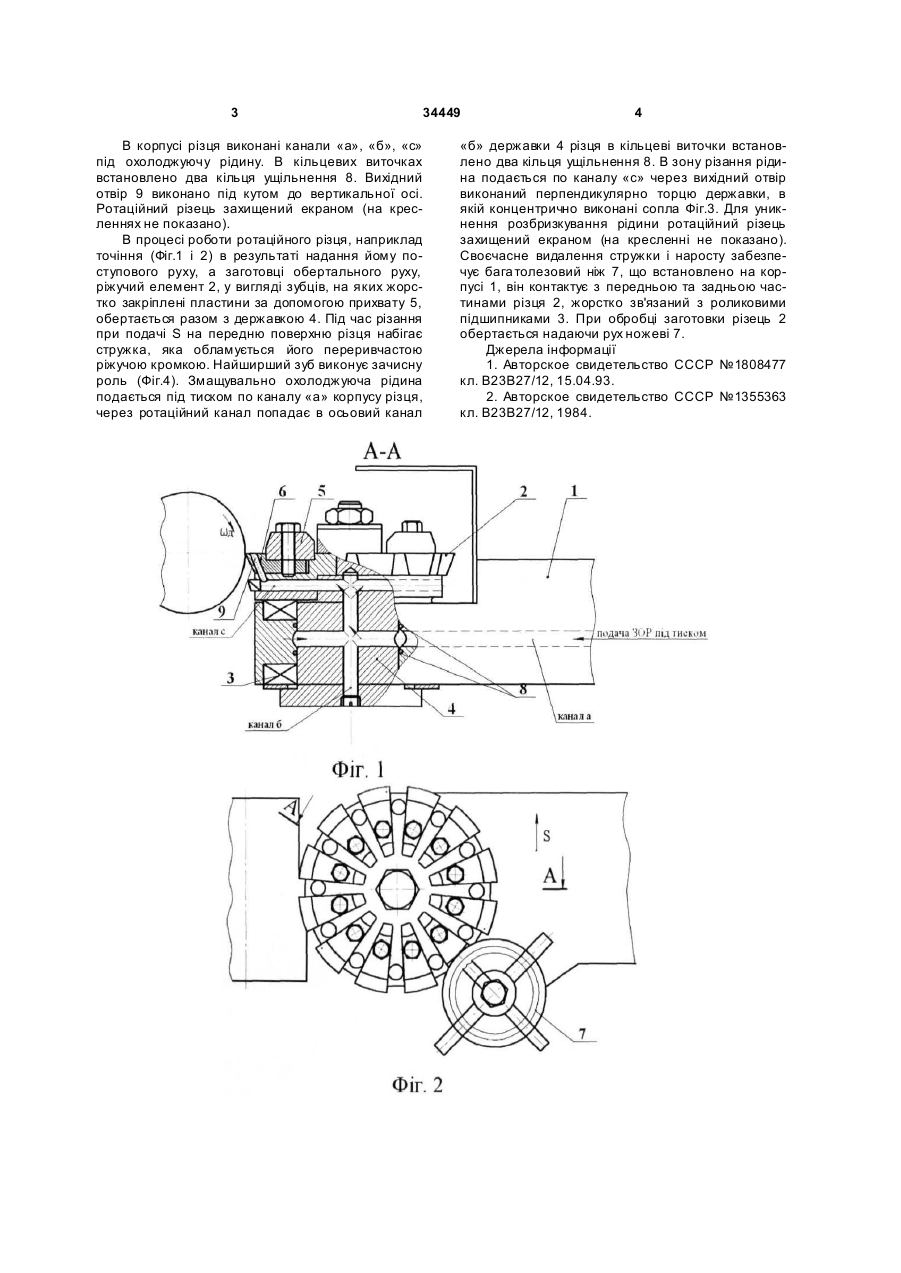

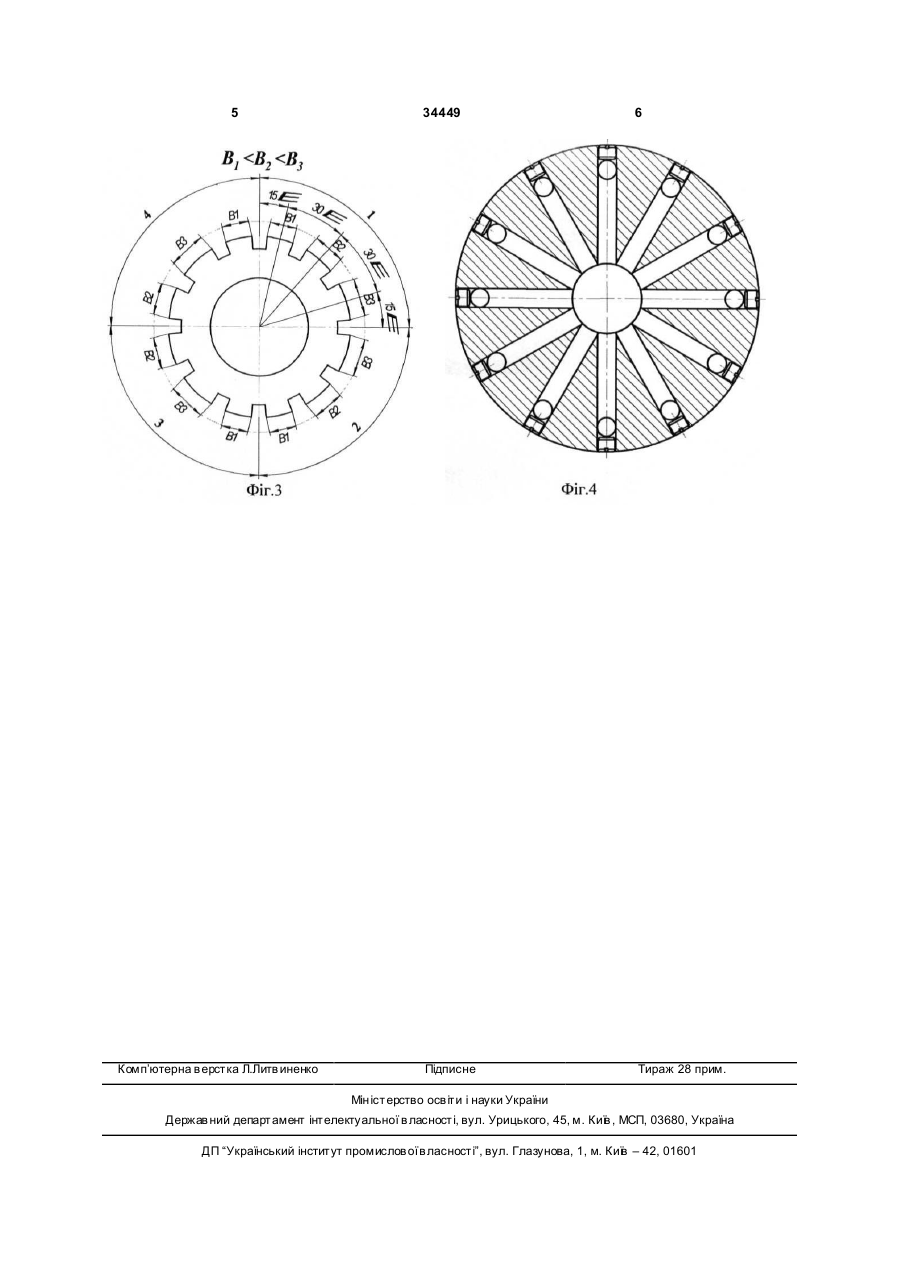

1. Ротаційний різець, що містить корпус, в якому з можливістю обертання встановлена дер 3 34449 В корпусі різця виконані канали «а», «б», «с» під охолоджуючу рідину. В кільцевих виточках встановлено два кільця ущільнення 8. Вихідний отвір 9 виконано під кутом до вертикальної осі. Ротаційний різець захищений екраном (на кресленнях не показано). В процесі роботи ротаційного різця, наприклад точіння (Фіг.1 і 2) в результаті надання йому поступового руху, а заготовці обертального руху, ріжучий елемент 2, у вигляді зубців, на яких жорстко закріплені пластини за допомогою прихвату 5, обертається разом з державкою 4. Під час різання при подачі S на передню поверхню різця набігає стружка, яка обламується його переривчастою ріжучою кромкою. Найширший зуб виконує зачисну роль (Фіг.4). Змащувально охолоджуюча рідина подається під тиском по каналу «а» корпусу різця, через ротаційний канал попадає в осьовий канал 4 «б» державки 4 різця в кільцеві виточки встановлено два кільця ущільнення 8. В зону різання рідина подається по каналу «с» через вихідний отвір виконаний перпендикулярно торцю державки, в якій концентрично виконані сопла Фіг.3. Для уникнення розбризкування рідини ротаційний різець захищений екраном (на кресленні не показано). Своєчасне видалення стружки і наросту забезпечує бага толезовий ніж 7, що встановлено на корпусі 1, він контактує з передньою та задньою частинами різця 2, жорстко зв'язаний з роликовими підшипниками 3. При обробці заготовки різець 2 обертається надаючи рух ножеві 7. Джерела інформації 1. Авторское свидетельство СССР №1808477 кл. В23В27/12, 15.04.93. 2. Авторское свидетельство СССР №1355363 кл. В23В27/12, 1984. 5 Комп’ютерна в ерстка Л.Литв иненко 34449 6 Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюRotary cutter
Автори англійськоюKuznietsov Yurii Mykolaiovych, Tuziuk Halyna Oleksandrivna, Liubarets Volodymyr Oleksiiovych
Назва патенту російськоюРотационный резец
Автори російськоюКузнецов Юрий Николаевич, Тузюк Галина Александровна, Любарец Владимир Алексеевич
МПК / Мітки
МПК: B23B 27/00
Мітки: різець, ротаційний
