Токарний різець
Номер патенту: 58486
Опубліковано: 11.04.2011
Автори: Пугач Андрій Миколайович, Береза Олена Юріївна, Кобець Анатолій Степанович
Формула / Реферат
Токарний різець, що містить державку з гніздом, в якому встановлені ріжуча і опорна пластини з отворами, закріпленими за допомогою гвинта з головкою і різьбовою частиною, що взаємодіє з опорним елементом, встановленим в порожнині каналу державки з можливістю переміщення вздовж повздовжньої осі каналу, повздовжня вісь порожнини каналу державки розташована перпендикулярно основі державки, а на кінці різьбової частини гвинта виконаний конус для взаємодії з боковою поверхнею порожнини каналу державки, який відрізняється тим, що ріжучий периметр має три ріжучі кромки, які розташовані паралельно одна одній.
Текст

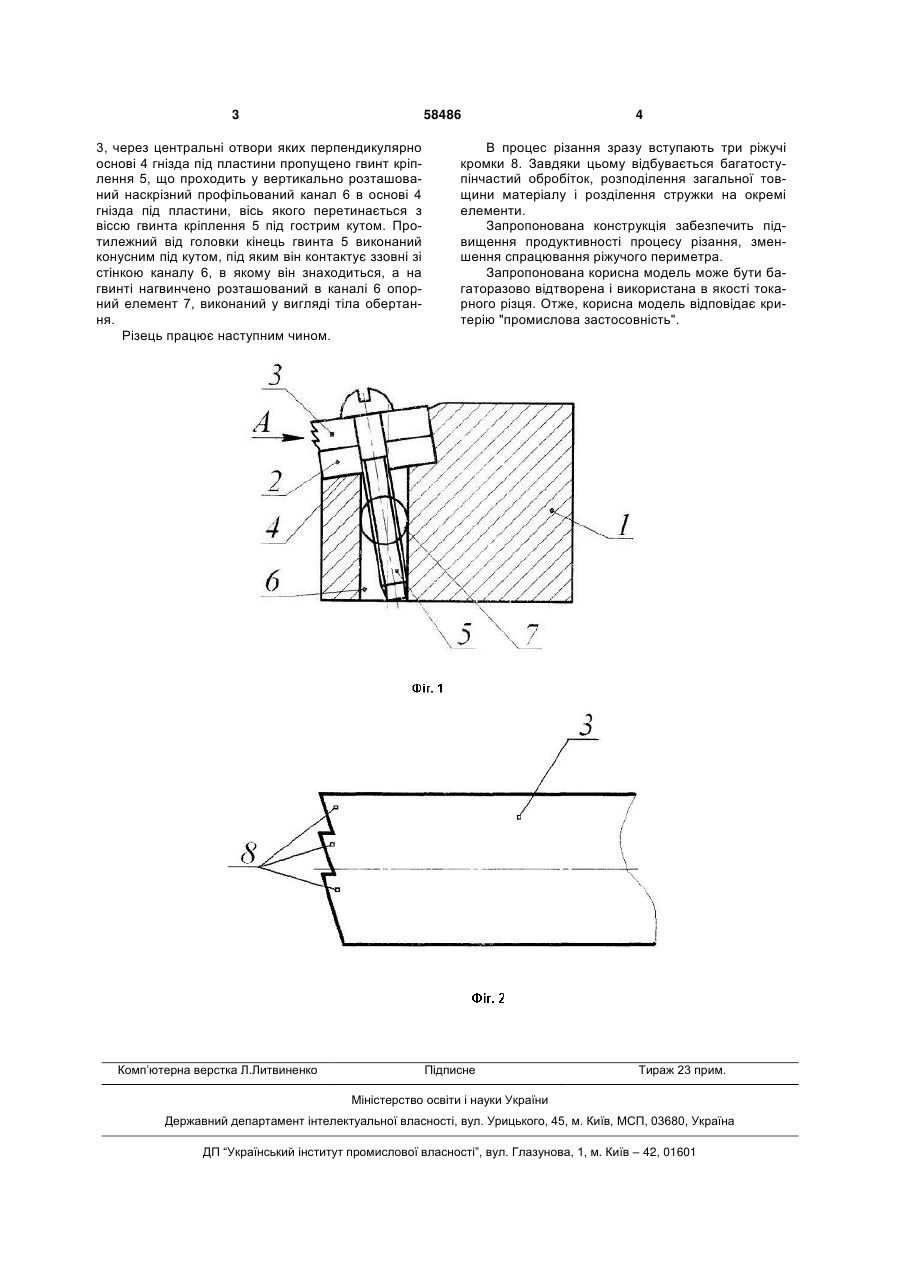

Токарний різець, що містить державку з гніздом, в якому встановлені ріжуча і опорна пластини з отворами, закріпленими за допомогою гвинта з 3 58486 3, через центральні отвори яких перпендикулярно основі 4 гнізда під пластини пропущено гвинт кріплення 5, що проходить у вертикально розташований наскрізний профільований канал 6 в основі 4 гнізда під пластини, вісь якого перетинається з віссю гвинта кріплення 5 під гострим кутом. Протилежний від головки кінець гвинта 5 виконаний конусним під кутом, під яким він контактує ззовні зі стінкою каналу 6, в якому він знаходиться, а на гвинті нагвинчено розташований в каналі 6 опорний елемент 7, виконаний у вигляді тіла обертання. Різець працює наступним чином. Комп’ютерна верстка Л.Литвиненко 4 В процес різання зразу вступають три ріжучі кромки 8. Завдяки цьому відбувається багатоступінчастий обробіток, розподілення загальної товщини матеріалу і розділення стружки на окремі елементи. Запропонована конструкція забезпечить підвищення продуктивності процесу різання, зменшення спрацювання ріжучого периметра. Запропонована корисна модель може бути багаторазово відтворена і використана в якості токарного різця. Отже, корисна модель відповідає критерію "промислова застосовність". Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюLathe tool
Автори англійськоюKobets Anatolii Stepanovych, Bereza Olena Yuriivna, Puhach Andrii Mykolaiovych
Назва патенту російськоюТокарный резец
Автори російськоюКобец Анатолий Степанович, Береза Елена Юриевна, Пугач Андрей Николаевич
МПК / Мітки
МПК: B23B 27/16
