Здвоєний тяговий електропривод постійного струму
Номер патенту: 58622
Опубліковано: 26.04.2011
Автори: Сінчук Олег Миколайович, Караманиць Федір Іванович, Чорна Вікторія Олегівна, Сінчук Ігор Олегович, Якимець Сергій Миколайович, Гузов Едуард Семенович
Формула / Реферат
Здвоєний тяговий електропривод постійного струму, що містить два паралельних тягових ланцюги, в одному з яких послідовно включені обмотки якоря першого двигуна та перший імпульсний перетворювач, а в другому, навпаки, послідовно включені другий імпульсний перетворювач та обмотка якоря другого двигуна, імпульсні перетворювачі зібрані кожен по мостовій схемі, в діагональ якої включені послідовні обмотки збудження відповідних двигунів, між середніми точками паралельних тягових ланцюгів включений гальмовий ланцюг послідовно з'єднаних гальмових резистора та транзистора, який відрізняється тим, що гальмовий IGB транзистор замінений тиристором.
Текст

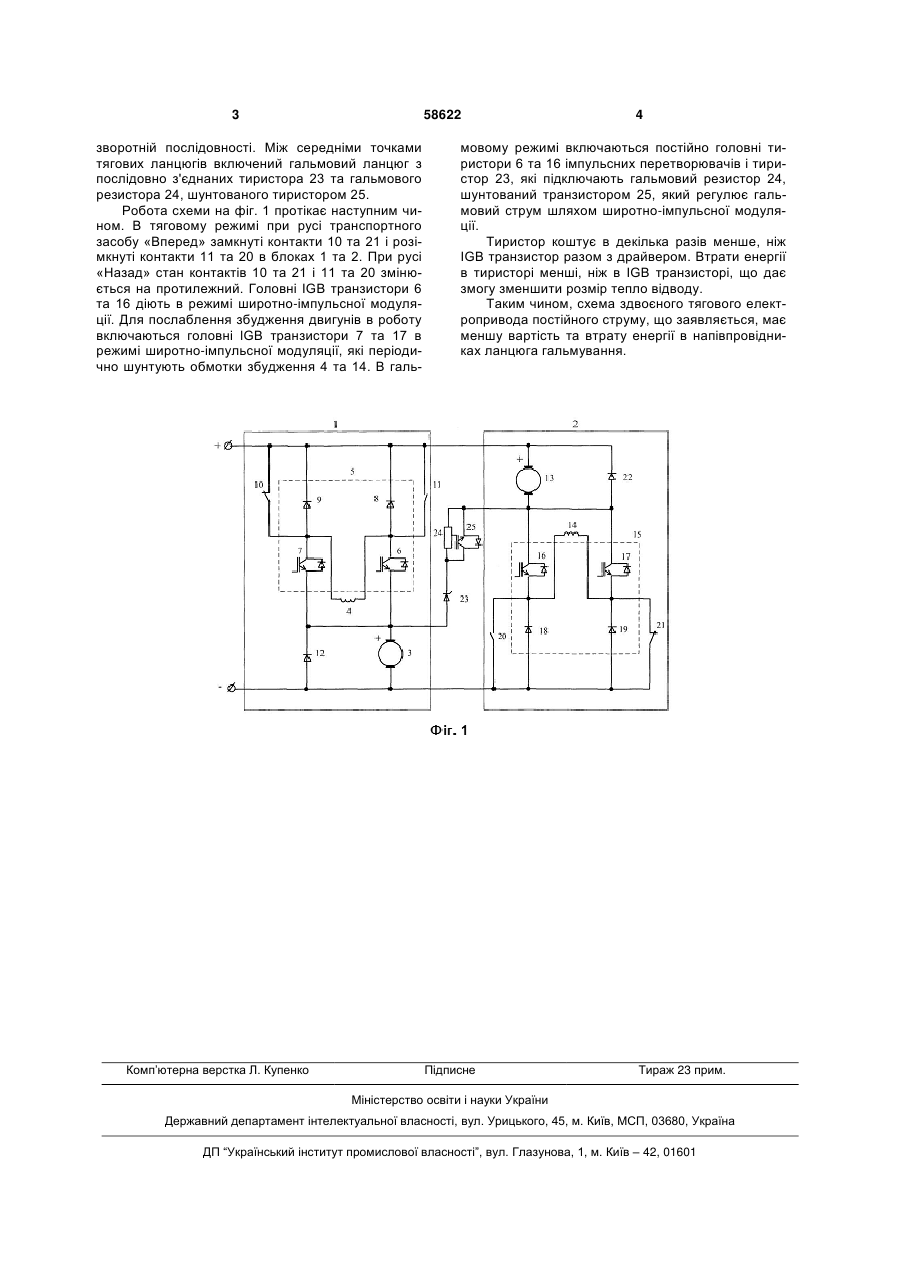

Здвоєний тяговий електропривод постійного струму, що містить два паралельних тягових лан 3 58622 зворотній послідовності. Між середніми точками тягових ланцюгів включений гальмовий ланцюг з послідовно з'єднаних тиристора 23 та гальмового резистора 24, шунтованого тиристором 25. Робота схеми на фіг. 1 протікає наступним чином. В тяговому режимі при русі транспортного засобу «Вперед» замкнуті контакти 10 та 21 і розімкнуті контакти 11 та 20 в блоках 1 та 2. При русі «Назад» стан контактів 10 та 21 і 11 та 20 змінюється на протилежний. Головні IGB транзистори 6 та 16 діють в режимі широтно-імпульсної модуляції. Для послаблення збудження двигунів в роботу включаються головні lGB транзистори 7 та 17 в режимі широтно-імпульсної модуляції, які періодично шунтують обмотки збудження 4 та 14. В галь Комп’ютерна верстка Л. Купенко 4 мовому режимі включаються постійно головні тиристори 6 та 16 імпульсних перетворювачів і тиристор 23, які підключають гальмовий резистор 24, шунтований транзистором 25, який регулює гальмовий струм шляхом широтно-імпульсної модуляції. Тиристор коштує в декілька разів менше, ніж IGB транзистор разом з драйвером. Втрати енергії в тиристорі менші, ніж в IGB транзисторі, що дає змогу зменшити розмір тепло відводу. Таким чином, схема здвоєного тягового електропривода постійного струму, що заявляється, має меншу вартість та втрату енергії в напівпровідниках ланцюга гальмування. Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
