Конусний спіральний розпилювач
Номер патенту: 58623
Опубліковано: 26.04.2011
Автори: Семінський Олександр Олегович, Корнієнко Ярослав Микитович, Тимошенко Владислав Сергійович
Формула / Реферат
1. Конусний спіральний розпилювач, який відрізняється тим, що приводний вал виконаний порожнистим з глухим кінцем і перфорацією на бічній поверхні, обладнаний спіральною навивкою змінного діаметра.
2. Розпилювач за п. 1, який відрізняється тим, що спіральна навивка виконана профільованою.
Текст

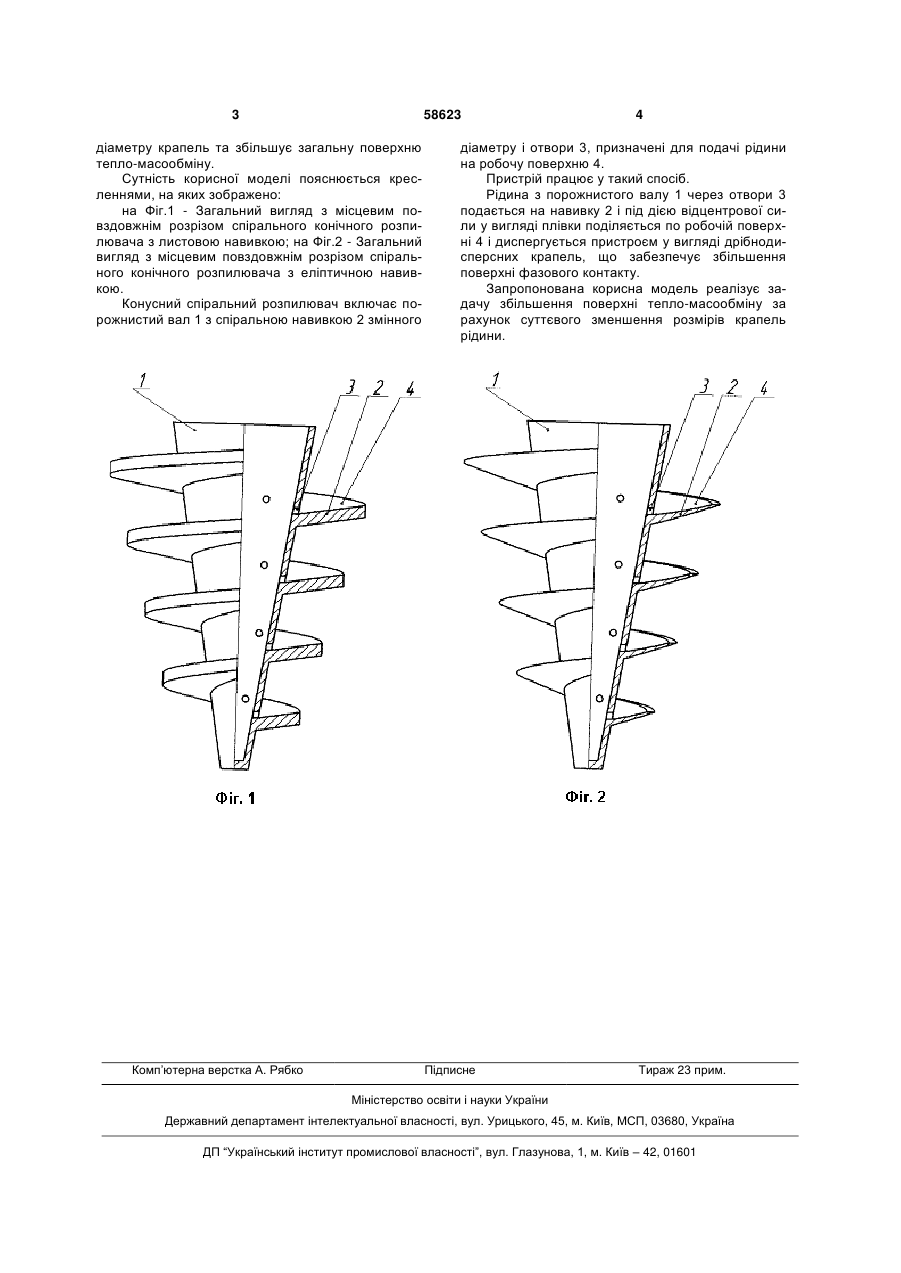

1. Конусний спіральний розпилювач, який відрізняється тим, що приводний вал виконаний порожнистим з глухим кінцем і перфорацією на бічній поверхні, обладнаний спіральною навивкою змінного діаметра. 2. Розпилювач за п. 1, який відрізняється тим, що спіральна навивка виконана профільованою. (19) (21) u201004921 (22) 23.04.2010 (24) 26.04.2011 (46) 26.04.2011, Бюл.№ 8, 2011 р. (72) КОРНІЄНКО ЯРОСЛАВ МИКИТОВИЧ, СЕМІНСЬКИЙ ОЛЕКСАНДР ОЛЕГОВИЧ, ТИМОШЕНКО ВЛАДИСЛАВ СЕРГІЙОВИЧ (73) КОРНІЄНКО ЯРОСЛАВ МИКИТОВИЧ, СЕМІНСЬКИЙ ОЛЕКСАНДР ОЛЕГОВИЧ, ТИМОШЕНКО ВЛАДИСЛАВ СЕРГІЙОВИЧ 3 58623 діаметру крапель та збільшує загальну поверхню тепло-масообміну. Сутність корисної моделі пояснюється кресленнями, на яких зображено: на Фіг.1 - Загальний вигляд з місцевим повздовжнім розрізом спірального конічного розпилювача з листовою навивкою; на Фіг.2 - Загальний вигляд з місцевим повздовжнім розрізом спірального конічного розпилювача з еліптичною навивкою. Конусний спіральний розпилювач включає порожнистий вал 1 з спіральною навивкою 2 змінного Комп’ютерна верстка А. Рябко 4 діаметру і отвори 3, призначені для подачі рідини на робочу поверхню 4. Пристрій працює у такий спосіб. Рідина з порожнистого валу 1 через отвори 3 подається на навивку 2 і під дією відцентрової сили у вигляді плівки поділяється по робочій поверхні 4 і диспергується пристроєм у вигляді дрібнодисперсних крапель, що забезпечує збільшення поверхні фазового контакту. Запропонована корисна модель реалізує задачу збільшення поверхні тепло-масообміну за рахунок суттєвого зменшення розмірів крапель рідини. Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюConical spiral sprayer
Автори англійськоюKorniienko Yaroslav Mykytovych, Seminskyi Oleksandr Olehovych, Tymoshenko Vladyslav Serhiiovych
Назва патенту російськоюКонусный спиральный распылитель
Автори російськоюКорниенко Ярослав Никитич, Семинский Александр Олегович, Тимошенко Владислав Сергеевич
МПК / Мітки
МПК: B05B 1/20, B05B 1/34, B05B 3/02
Мітки: спіральний, конусний, розпилювач
