Спосіб протруювання насіння

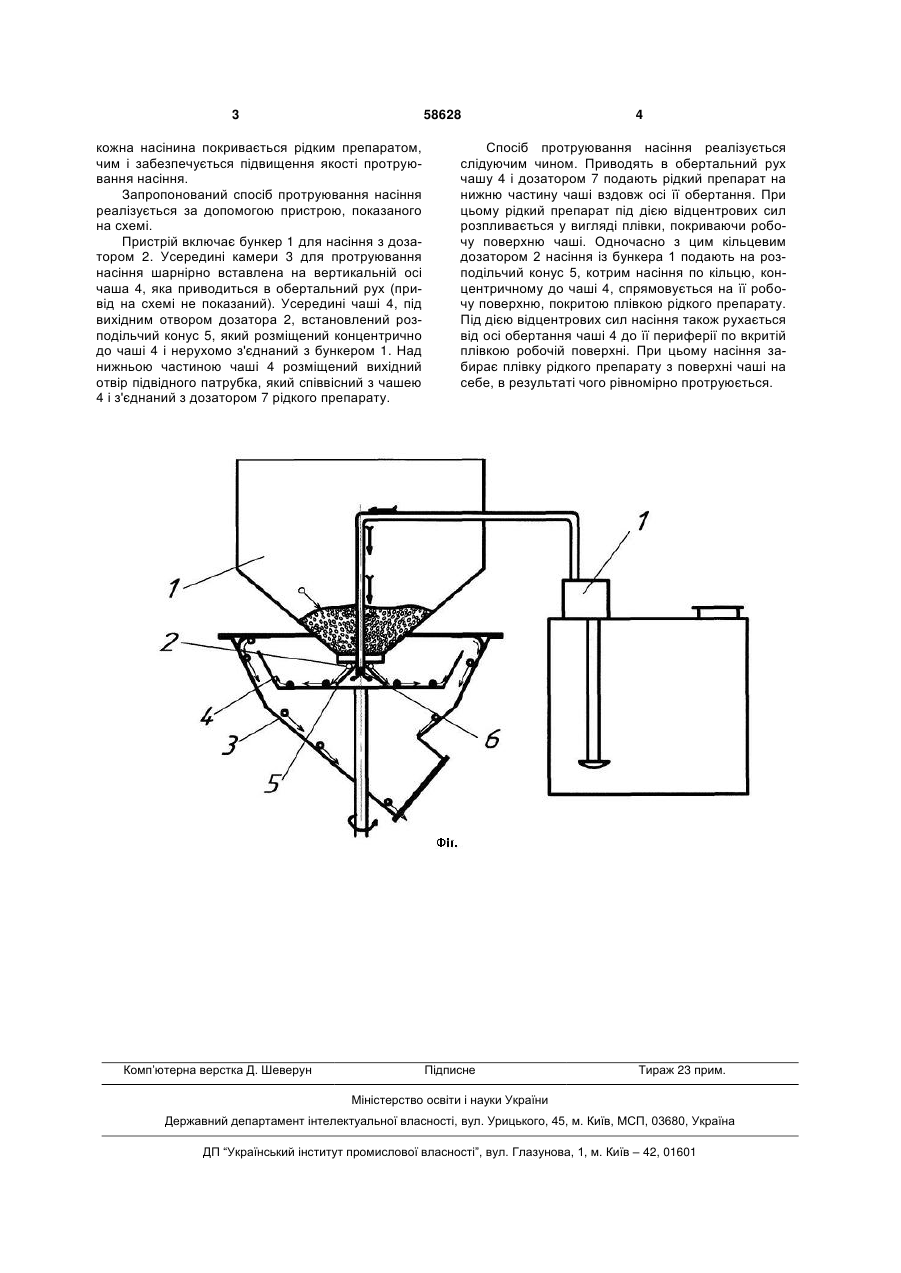

Спосіб протруювання насіння, при якому роздільно дозують насіння і рідкий препарат і подають на робочу поверхню чаші, котру обертають навколо вертикальної осі, який відрізняється тим, що спочатку на робочій поверхні чаші утворюють плівку рідкого препарату його подачею на нижню частину чаші вздовж осі її обертання, а потім на утворену плівку подають насіння по кільцю, концентричному до чаші. (19) (21) u201007008 (22) 07.06.2010 (24) 26.04.2011 (46) 26.04.2011, Бюл.№ 8, 2011 р. (72) РАТУШНИЙ ВОЛОДИМИР ВАСИЛЬОВИЧ, ГУКОВ ЯКОВ СЕРАФИМОВИЧ, МОЙСЕЄНКО ВОЛОДИМИР КОСТЯНТИНОВИЧ, САЧЕНКО ВОЛОДИМИР ІЛЛІЧ (73) НАЦІОНАЛЬНИЙ НАУКОВИЙ ЦЕНТР "ІНСТИТУТ МЕХАНІЗАЦІЇ ТА ЕЛЕКТРИФІКАЦІЇ СІЛЬСЬ 3 58628 кожна насінина покривається рідким препаратом, чим і забезпечується підвищення якості протруювання насіння. Запропонований спосіб протруювання насіння реалізується за допомогою пристрою, показаного на схемі. Пристрій включає бункер 1 для насіння з дозатором 2. Усередині камери 3 для протруювання насіння шарнірно вставлена на вертикальній осі чаша 4, яка приводиться в обертальний рух (привід на схемі не показаний). Усередині чаші 4, під вихідним отвором дозатора 2, встановлений розподільчий конус 5, який розміщений концентрично до чаші 4 і нерухомо з'єднаний з бункером 1. Над нижньою частиною чаші 4 розміщений вихідний отвір підвідного патрубка, який співвісний з чашею 4 і з'єднаний з дозатором 7 рідкого препарату. Комп’ютерна верстка Д. Шеверун 4 Спосіб протруювання насіння реалізується слідуючим чином. Приводять в обертальний рух чашу 4 і дозатором 7 подають рідкий препарат на нижню частину чаші вздовж осі її обертання. При цьому рідкий препарат під дією відцентрових сил розпливається у вигляді плівки, покриваючи робочу поверхню чаші. Одночасно з цим кільцевим дозатором 2 насіння із бункера 1 подають на розподільчий конус 5, котрим насіння по кільцю, концентричному до чаші 4, спрямовується на її робочу поверхню, покритою плівкою рідкого препарату. Під дією відцентрових сил насіння також рухається від осі обертання чаші 4 до її периферії по вкритій плівкою робочій поверхні. При цьому насіння забирає плівку рідкого препарату з поверхні чаші на себе, в результаті чого рівномірно протруюється. Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
