Апарат для протруювання насіння

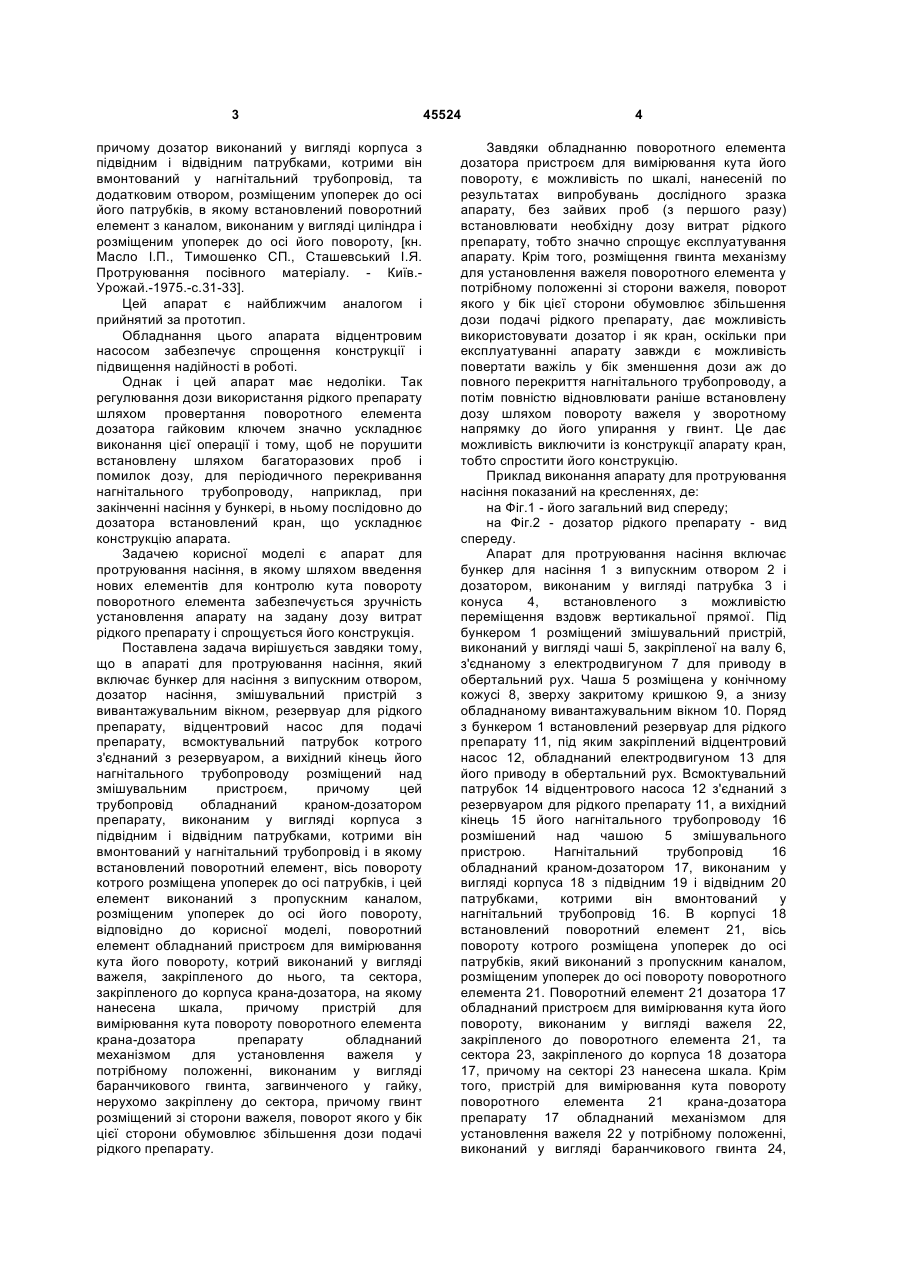

1. Апарат для протруювання насіння, що містить бункер для насіння з випускним отвором, дозатор насіння, змішувальний пристрій з вивантажувальним вікном, резервуар для рідкого препарату, відцентровий насос для подачі препарату, всмоктувальний патрубок якого з'єднаний з резервуаром, а вихідний кінець його нагнітального трубопроводу розміщений над змішувальним пристроєм, причому цей трубопровід обладнаний дозатором препарату, виконаним у вигляді корпусу з підвідним і відвідним патрубками, якими він вмонтований у U 2 (19) 1 3 причому дозатор виконаний у вигляді корпуса з підвідним і відвідним патрубками, котрими він вмонтований у нагнітальний трубопровід, та додатковим отвором, розміщеним упоперек до осі його патрубків, в якому встановлений поворотний елемент з каналом, виконаним у вигляді циліндра і розміщеним упоперек до осі його повороту, [кн. Масло І.П., Тимошенко СП., Сташевський І.Я. Протруювання посівного матеріалу. - Київ.Урожай.-1975.-c.31-33]. Цей апарат є найближчим аналогом і прийнятий за прототип. Обладнання цього апарата відцентровим насосом забезпечує спрощення конструкції і підвищення надійності в роботі. Однак і цей апарат має недоліки. Так регулювання дози використання рідкого препарату шляхом провертання поворотного елемента дозатора гайковим ключем значно ускладнює виконання цієї операції і тому, щоб не порушити встановлену шляхом багаторазових проб і помилок дозу, для періодичного перекривання нагнітального трубопроводу, наприклад, при закінченні насіння у бункері, в ньому послідовно до дозатора встановлений кран, що ускладнює конструкцію апарата. Задачею корисної моделі є апарат для протруювання насіння, в якому шляхом введення нових елементів для контролю кута повороту поворотного елемента забезпечується зручність установлення апарату на задану дозу витрат рідкого препарату і спрощується його конструкція. Поставлена задача вирішується завдяки тому, що в апараті для протруювання насіння, який включає бункер для насіння з випускним отвором, дозатор насіння, змішувальний пристрій з вивантажувальним вікном, резервуар для рідкого препарату, відцентровий насос для подачі препарату, всмоктувальний патрубок котрого з'єднаний з резервуаром, а вихідний кінець його нагнітального трубопроводу розміщений над змішувальним пристроєм, причому цей трубопровід обладнаний краном-дозатором препарату, виконаним у вигляді корпуса з підвідним і відвідним патрубками, котрими він вмонтований у нагнітальний трубопровід і в якому встановлений поворотний елемент, вісь повороту котрого розміщена упоперек до осі патрубків, і цей елемент виконаний з пропускним каналом, розміщеним упоперек до осі його повороту, відповідно до корисної моделі, поворотний елемент обладнаний пристроєм для вимірювання кута його повороту, котрий виконаний у вигляді важеля, закріпленого до нього, та сектора, закріпленого до корпуса крана-дозатора, на якому нанесена шкала, причому пристрій для вимірювання кута повороту поворотного елемента крана-дозатора препарату обладнаний механізмом для установлення важеля у потрібному положенні, виконаним у вигляді баранчикового гвинта, загвинченого у гайку, нерухомо закріплену до сектора, причому гвинт розміщений зі сторони важеля, поворот якого у бік цієї сторони обумовлює збільшення дози подачі рідкого препарату. 45524 4 Завдяки обладнанню поворотного елемента дозатора пристроєм для вимірювання кута його повороту, є можливість по шкалі, нанесеній по результатах випробувань дослідного зразка апарату, без зайвих проб (з першого разу) встановлювати необхідну дозу витрат рідкого препарату, тобто значно спрощує експлуатування апарату. Крім того, розміщення гвинта механізму для установлення важеля поворотного елемента у потрібному положенні зі сторони важеля, поворот якого у бік цієї сторони обумовлює збільшення дози подачі рідкого препарату, дає можливість використовувати дозатор і як кран, оскільки при експлуатуванні апарату завжди є можливість повертати важіль у бік зменшення дози аж до повного перекриття нагнітального трубопроводу, а потім повністю відновлювати раніше встановлену дозу шляхом повороту важеля у зворотному напрямку до його упирання у гвинт. Це дає можливість виключити із конструкції апарату кран, тобто спростити його конструкцію. Приклад виконання апарату для протруювання насіння показаний на кресленнях, де: на Фіг.1 - його загальний вид спереду; на Фіг.2 - дозатор рідкого препарату - вид спереду. Апарат для протруювання насіння включає бункер для насіння 1 з випускним отвором 2 і дозатором, виконаним у вигляді патрубка 3 і конуса 4, встановленого з можливістю переміщення вздовж вертикальної прямої. Під бункером 1 розміщений змішувальний пристрій, виконаний у вигляді чаші 5, закріпленої на валу 6, з'єднаному з електродвигуном 7 для приводу в обертальний рух. Чаша 5 розміщена у конічному кожусі 8, зверху закритому кришкою 9, а знизу обладнаному вивантажувальним вікном 10. Поряд з бункером 1 встановлений резервуар для рідкого препарату 11, під яким закріплений відцентровий насос 12, обладнаний електродвигуном 13 для його приводу в обертальний рух. Всмоктувальний патрубок 14 відцентрового насоса 12 з'єднаний з резервуаром для рідкого препарату 11, а вихідний кінець 15 його нагнітального трубопроводу 16 розмішений над чашою 5 змішувального пристрою. Нагнітальний трубопровід 16 обладнаний краном-дозатором 17, виконаним у вигляді корпуса 18 з підвідним 19 і відвідним 20 патрубками, котрими він вмонтований у нагнітальний трубопровід 16. В корпусі 18 встановлений поворотний елемент 21, вісь повороту котрого розміщена упоперек до осі патрубків, який виконаний з пропускним каналом, розміщеним упоперек до осі повороту поворотного елемента 21. Поворотний елемент 21 дозатора 17 обладнаний пристроєм для вимірювання кута його повороту, виконаним у вигляді важеля 22, закріпленого до поворотного елемента 21, та сектора 23, закріпленого до корпуса 18 дозатора 17, причому на секторі 23 нанесена шкала. Крім того, пристрій для вимірювання кута повороту поворотного елемента 21 крана-дозатора препарату 17 обладнаний механізмом для установлення важеля 22 у потрібному положенні, виконаний у вигляді баранчикового гвинта 24, 5 45524 загвинченого у гайку 25, нерухомо закріплену до сектора 23. Баранчиковий гвинт 24 виконаний з закругленим різьбовим кінцем і розміщений зі сторони важеля 22, поворот якого у бік цієї сторони обумовлює збільшення дози подачі рідкого препарату. Перед початком роботи апарата для протруювання насіння, шляхом переміщення конуса 4 дозатора насіння, встановлюється необхідна його продуктивність і в залежності від виду насіння, у відповідності з агротехнічними вимогами, важелем 22 дозатора 17, по шкалі сектора 23, згідно з настановою щодо експлуатування апарату, встановлюється необхідна подача (доза) рідкого препарату. При роботі апарата насіння із бункера для насіння 1, в установленій конусом 4 дозатора насіння кількості, поступає в чашу 5 змішувального пристрою. Одночасно з цим рідкий препарат забирається всмоктувальним патрубком 14 відцентрового насоса 12 із резервуара 11 і Комп’ютерна верстка А. Крижанівський 6 подається відцентровим насосом 12 у нагнітальний трубопровід 16, в установленій краном-дозатором препарату 17 кількості, через вихідний кінець 15 якого також поступає в чашу 5. При сумісному русі насіння і рідкого препарату, під дією відцентрових сил, по внутрішній поверхні чаші 5, відбувається їх перемішування, в результаті чого насіння покривається плівкою препарату, тобто протруюється і протруєне насіння вивантажується через вікно 10. При необхідності термінового відключення подачі рідкого препарату, наприклад при спорожненні бункера для насіння 1, важіль 22 переміщується проти годинникової стрілки (Фіг.2) до кінця, в результаті чого нагнітальний трубопровід 16 повністю перекривається. При необхідності відновлення роботи апарата важіль 22 переміщується за годинниковою стрілкою до упору в баранчиковий гвинт 24, в результаті чого встановлена доза (подача) рідкого препарату повністю відновлюється. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
