Склад покриття для зменшення втрат світлих нафтопродуктів від випаровування при їх зберіганні

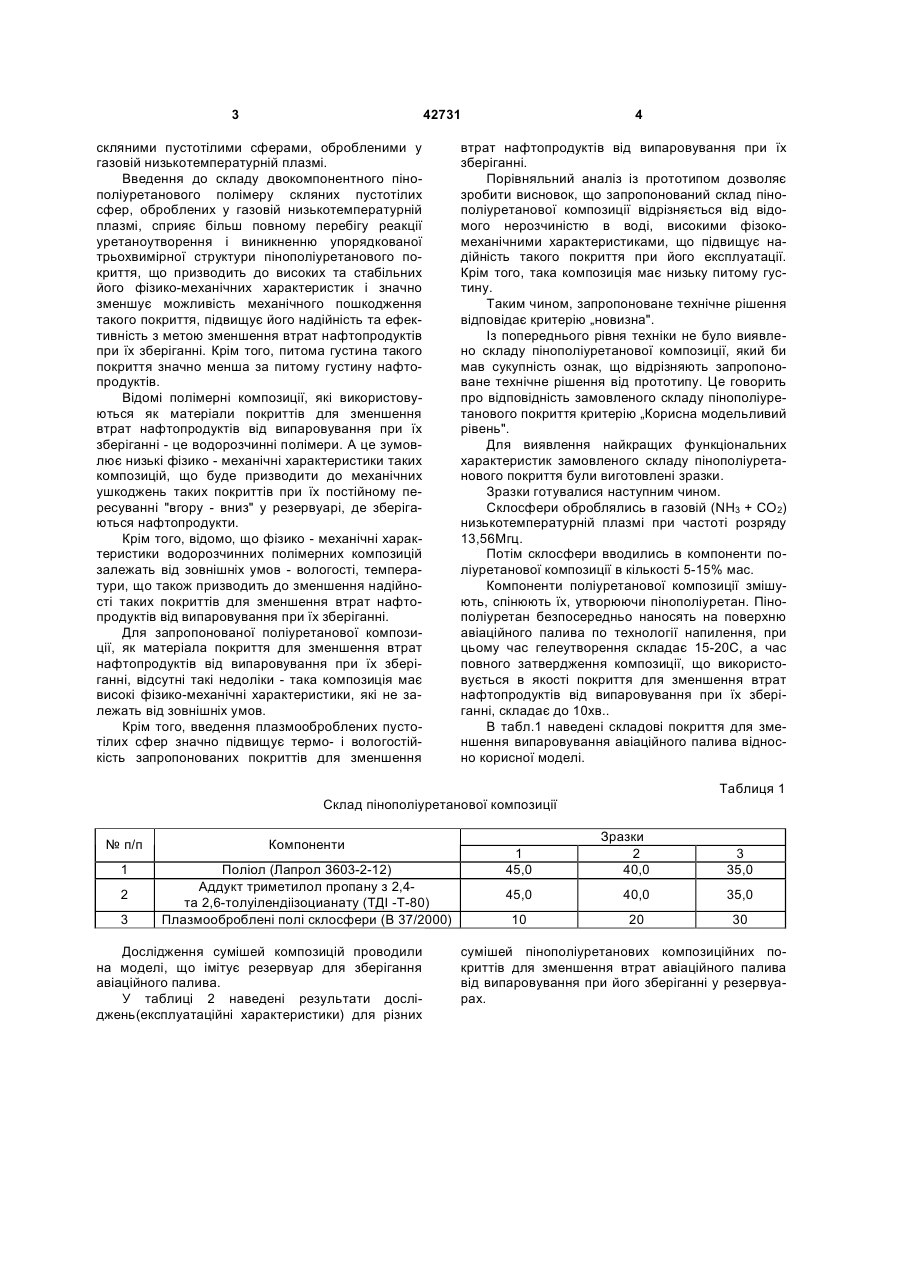

Склад покриття для зменшення втрат світлих нафтопродуктів від випаровування при їх збері 3 42731 скляними пустотілими сферами, обробленими у газовій низькотемпературній плазмі. Введення до складу двокомпонентного пінополіуретанового полімеру скляних пустотілих сфер, оброблених у газовій низькотемпературній плазмі, сприяє більш повному перебігу реакції уретаноутворення і виникненню упорядкованої трьохвимірної структури пінополіуретанового покриття, що призводить до високих та стабільних його фізико-механічних характеристик і значно зменшує можливість механічного пошкодження такого покриття, підвищує його надійність та ефективність з метою зменшення втрат нафтопродуктів при їх зберіганні. Крім того, питома густина такого покриття значно менша за питому густину нафтопродуктів. Відомі полімерні композиції, які використовуються як матеріали покриттів для зменшення втрат нафтопродуктів від випаровування при їх зберіганні - це водорозчинні полімери. А це зумовлює низькі фізико - механічні характеристики таких композицій, що буде призводити до механічних ушкоджень таких покриттів при їх постійному пересуванні "вгору - вниз" у резервуарі, де зберігаються нафтопродукти. Крім того, відомо, що фізико - механічні характеристики водорозчинних полімерних композицій залежать від зовнішніх умов - вологості, температури, що також призводить до зменшення надійності таких покриттів для зменшення втрат нафтопродуктів від випаровування при їх зберіганні. Для запропонованої поліуретанової композиції, як матеріала покриття для зменшення втрат нафтопродуктів від випаровування при їх зберіганні, відсутні такі недоліки - така композиція має високі фізико-механічні характеристики, які не залежать від зовнішніх умов. Крім того, введення плазмооброблених пустотілих сфер значно підвищує термо- і вологостійкість запропонованих покриттів для зменшення 4 втрат нафтопродуктів від випаровування при їх зберіганні. Порівняльний аналіз із прототипом дозволяє зробити висновок, що запропонований склад пінополіуретанової композиції відрізняється від відомого нерозчиністю в воді, високими фізокомеханічними характеристиками, що підвищує надійність такого покриття при його експлуатації. Крім того, така композиція має низьку питому густину. Таким чином, запропоноване технічне рішення відповідає критерію „новизна". Із попереднього рівня техніки не було виявлено складу пінополіуретанової композиції, який би мав сукупність ознак, що відрізняють запропоноване технічне рішення від прототипу. Це говорить про відповідність замовленого складу пінополіуретанового покриття критерію „Корисна модельливий рівень". Для виявлення найкращих функціональних характеристик замовленого складу пінополіуретанового покриття були виготовлені зразки. Зразки готувалися наступним чином. Склосфери оброблялись в газовій (ΝΗ3 + СО2) низькотемпературній плазмі при частоті розряду 13,56Мгц. Потім склосфери вводились в компоненти поліуретанової композиції в кількості 5-15% мас. Компоненти поліуретанової композиції змішують, спінюють їх, утворюючи пінополіуретан. Пінополіуретан безпосередньо наносять на поверхню авіаційного палива по технології напилення, при цьому час гелеутворення складає 15-20С, а час повного затвердження композиції, що використовується в якості покриття для зменшення втрат нафтопродуктів від випаровування при їх зберіганні, складає до 10хв.. В табл.1 наведені складові покриття для зменшення випаровування авіаційного палива відносно корисної моделі. Таблиця 1 Склад пінополіуретанової композиції № п/п Компоненти 1 Поліол (Лапрол 3603-2-12) Аддукт триметилол пропану з 2,4та 2,6-толуілендіізоцианату (ТДІ -Т-80) Плазмооброблені полі склосфери (В 37/2000) 2 3 Дослідження сумішей композицій проводили на моделі, що імітує резервуар для зберігання авіаційного палива. У таблиці 2 наведені результати досліджень(експлуатаційні характеристики) для різних 1 45,0 Зразки 2 40,0 3 35,0 45,0 40,0 35,0 10 20 30 сумішей пінополіуретанових композиційних покриттів для зменшення втрат авіаційного палива від випаровування при його зберіганні у резервуарах. 5 42731 6 Таблиця 2 Експлуатаційні характеристики пінополіуретанової композиції №п/п 1 2 3 4 5 Зразки Параметри 1 100 7 98,0 0,45 2,5 Густина, кг/м3 Втрати, % Вміст гель-фракцій, % Міцність при стиснені, МПа Міцність на вигіб, МПа З таблиці 2 видно, що найбільш ефективним покриттям є склад пінополіуретанової композиції під номером 2. При цьому утворюється надійне, міцне та еластичне покриття для зменшення втрат від випаровування топливного палива при його зберіганні. Комп’ютерна верстка Л. Купенко 2 130 3 98,5 0,62 2,3 3 150 3 96,2 0,85 2,0 прототип 300-550 9 0,1 Таким чином, використовування корисної моделі дозволить зменшити втрати авіаційного палива від випаровування при його зберіганні, а також підвищити надійність при експлуатації такого пінополіуретанового композиційного покриття. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
