Піднімальна вантажопромислова площадка

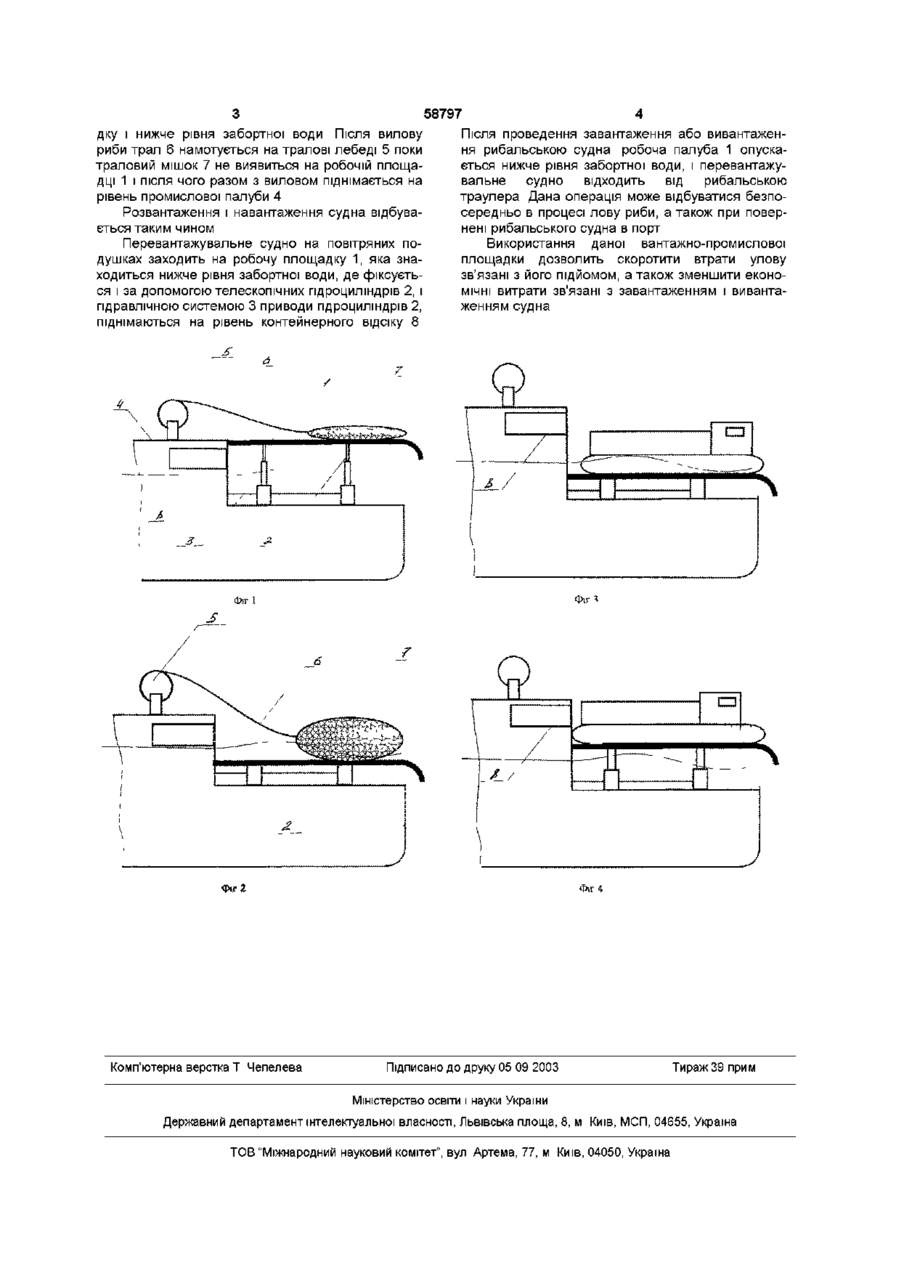

Піднімальна вантажопромислова площадка, що містить робочу площадку, вантажні механічні лебідки, тралові лебідки, яка відрізняється тим, що робоча площадка має можливість вертикального переміщення та оснащена телескопічними гідроциліндрами і гідравлічною системою приводу гідроциліндрів Винахід відноситься до суднобудування, а зокрема до пристроїв для підйому улову на промислову палубу, а також для завантаження І розвантаження рибальських судів Відома промислова площадка, що містить робочу площадку, вантажні механічні лебідки, тралові лебідки для завантаження і розвантаження судна (а с СРСР №520894-прототип) Недоліком даного винаходу є те, що використання лебідкових механізмів при ПІДЙОМІ улову приводить до відбраковування 10-15% улову за рахунок його стиску в тралі, а також обмежує по вазі КІЛЬКІСТЬ улову, що піднімається, а завантаження і вивантаження продукції за допомогою вантажник механічних лебідок приводить до збільшення часу зв'язаного з завантаженням і вивантаженням судна В основу винаходу покладена задача, створити таку піднімальну вантажмо-промислову площадку, що за рахунок своїх конструктивних особливостей дозволила б скоротити час розвантаження і навантаження судна, а також зменшити втрати зв'язані з підйомом улову на промислову палубу Дана задача досягається тим, що піднімальна вантажно-промислова площадка, яка містить робочу площадку, вантажні механічні лебідки, тралові лебідки, причому робоча площадка має можливість вертикальною переміщення, а також вона постачена телескопічними гідроциліндрами і гідравлічною системою приводу гідроциліндрів На відміну від прототипу, у якому робоча площадка розташована на одному рівні з палубою судна і використання лебідкових механізмів при ПІДЙОМІ улову приводить до відбраковування улову за рахунок його стиску в мішку трала, а завантаження і вивантаження продукції за допомогою ван тажних механічних лебідок приводить до збільшення часу зв'язаного, з завантаженням і вивантаженням судна, у пропонованому винаході використання рухливої робочої площадки з телескопічними гідроциліндрами і гідравлічною системою приводу гідроциліндрів, дозволяє приймати улов до ПІДНЯТІМ його на поверхню води, і тим самим запобігти його здавлювання, а також дозволяє прийняти на неї перевантажувальне транспортне судно, що дає можливість робити розвантаження і завантаження судна в процесі промислу риби, і отже приводить до скорочення часу зв'язаного І завантаженням і розвантаженням судна На фіг 1 зображене розташування піднімальної вантажно-промислової площадки під час постановки трала, на фіг 2 - під час підйому трала на промислову палубу, на фіг 3 - розташування піднімальної вантажно - промислової площадки під час прийому перевантажувального судна, на фіг 4 - під час завантаження перевантажувального судна Піднімальна вантажно-промислова площадка складається з робочої площадки 1, що розташована на телескопічних гідроциліндрах 2, з гідравлічною системою 3 приводи гідроциліндрів 2 На промисловій палубі 4 розташовані тралові лебідки 5 із тралом 6, що постачений траловим мішком 7 Під промисловою палубою 4 розташований контейнерний ВІДСІК 5 для розвантаження і завантаження судна Піднімальна вантажно-промислова площадка працює в такий спосіб При постановці трала 6 робоча площадка 1 піднімається до рівня промислової палуби 4 і по ній трал 6 ставиться в море Після постановки трала 6 гідроциліндри 2 опускають робочу площа 1 00 ю 58797 дку і нижче рівня забортної води Після вилову риби трал 6 намотується на тралові лебеді 5 поки траловий мішок 7 не виявиться на робочій площадці 1 і після чого разом з виловом піднімається на рівень промислової палуби 4 Розвантаження і навантаження судна відбувається таким чином Перевантажувальне судно на повітряних подушках заходить на робочу площадку 1, яка знаходиться нижче рівня забортної води, де фіксується і за допомогою телескопічних гідроциліндрів 2, і гідравлічною системою 3 приводи гідроциліндрів 2, піднімаються на рівень контейнерного відсіку 8 \ \ J > 4 1 1 1 - ті / j Після проведення завантаження або вивантаження рибальською судна робоча палуба 1 опускається нижче рівня забортної води, і перевантажувальне судно відходить від рибальською траулера Дана операція може відбуватися безпосередньо в процесі лову риби, а також при повернені рибальського судна в порт Використання даної вантажно-промислової площадки дозволить скоротити втрати улову зв'язані з його підйомом, а також зменшити економічні витрати зв'язані з завантаженням і вивантаженням судна J /Д і I Л Фіг* Фіг фіг 2 Комп'ютерна верстка Т Чепелева Підписано до друку 05 09 2003 Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ТОВ "Міжнародний науковий комітет", вул Артема, 77, м Київ, 04050, Україна
