Універсальний гайковий торцевий ключ
Номер патенту: 56578
Опубліковано: 25.01.2011
Формула / Реферат
1. Універсальний гайковий торцевий ключ, що містить порожнистий корпус, встановлений в ньому комплект телескопічно розміщених шестигранних торцевих головок, кожна з яких має повздовжній паз, рукоятку та стержень, розміщений в пазах і закріплений в корпусі, який відрізняється тим, що в кожній з головок повздовжні пази мають однакову довжину, кожна головка своїм торцем через проміжну пластину з'єднана з пружним елементом, який закріплений в корпусі, причому головки з'єднані з можливістю осьового переміщення з механізмом фіксації, шляхом розміщення гнучкого елемента механізму фіксації в радіальних отворах головок.
2. Гайковий ключ за п. 1, який відрізняється тим, що на корпусі жорстко закріплений механізм фіксації незадіяних головок, який складається з жорсткої пластини з впадинами та гнучкої пластини, яка виконана з виступом, який відповідає впадинам жорсткої пластини, причому гнучка пластина виконана з можливістю переміщення вздовж осі корпусу.
Текст

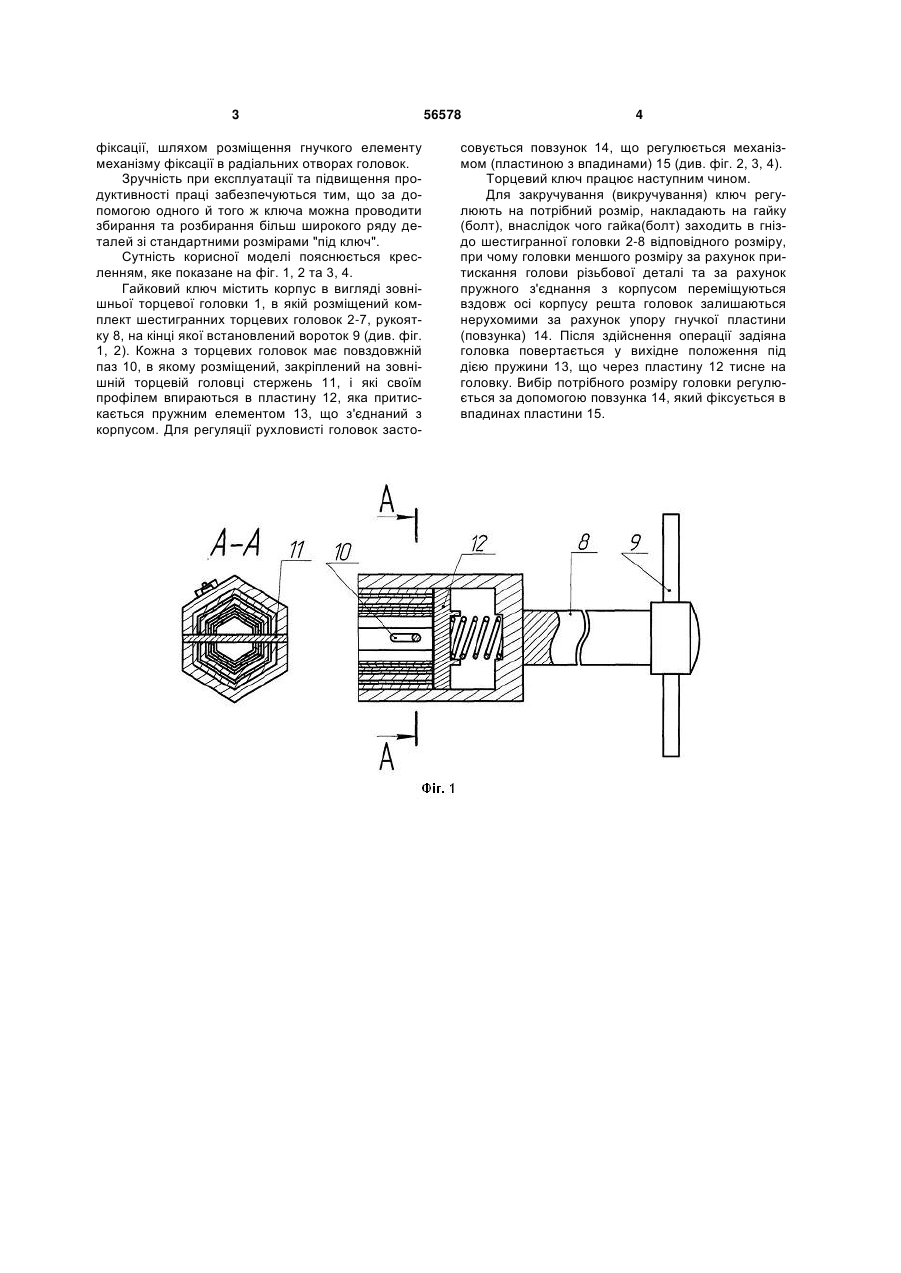

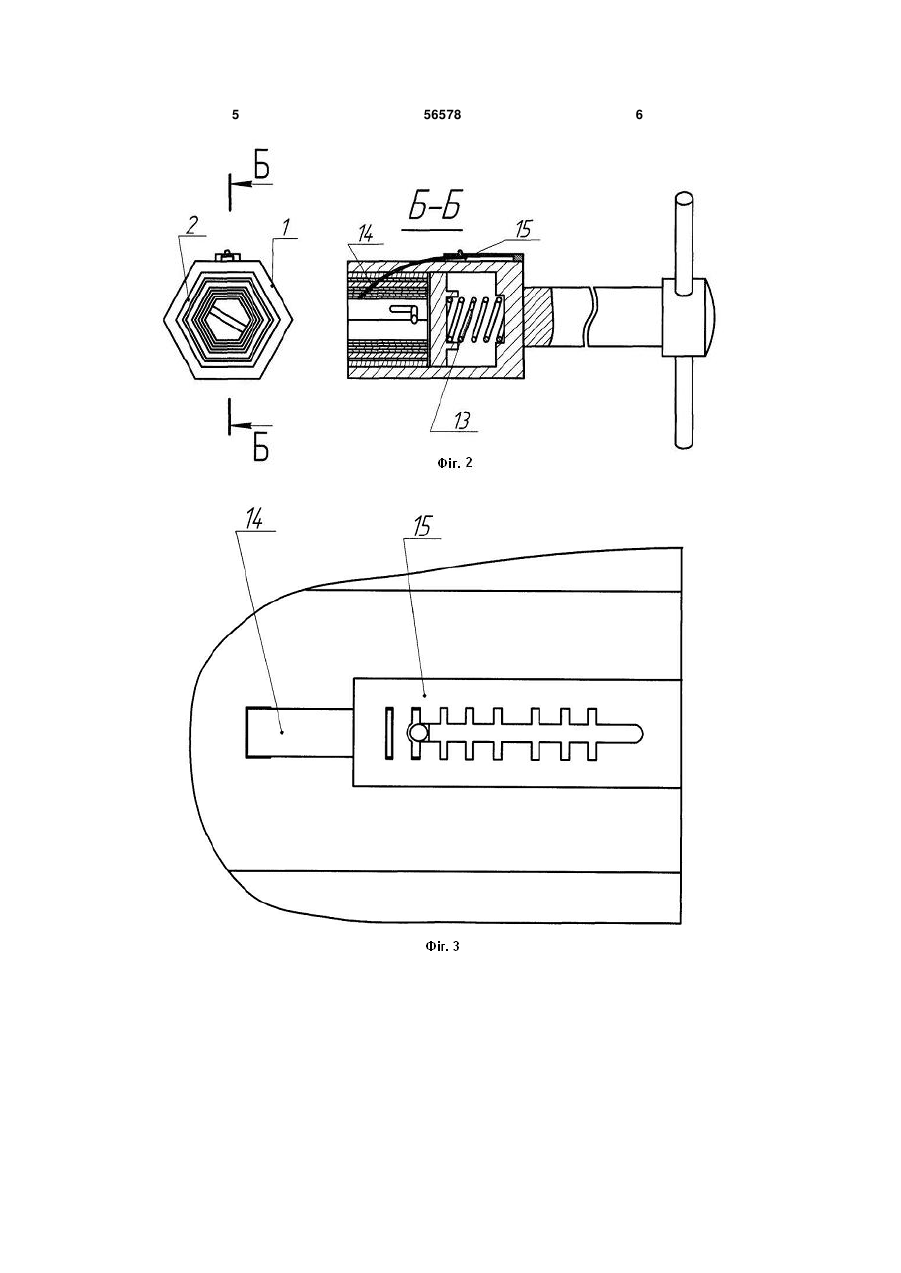

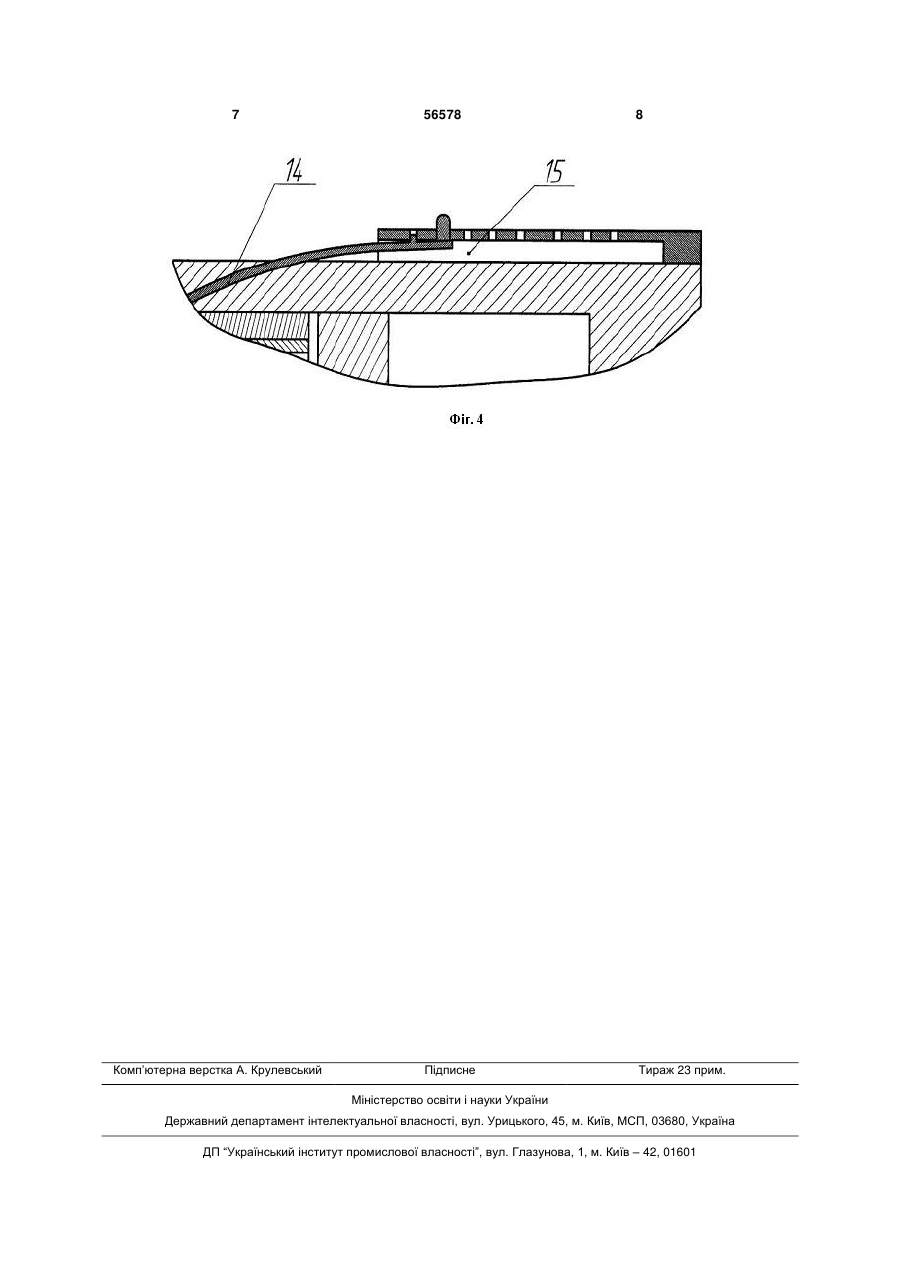

1. Універсальний гайковий торцевий ключ, що містить порожнистий корпус, встановлений в ньому комплект телескопічно розміщених шестигранних торцевих головок, кожна з яких має повздовжній паз, рукоятку та стержень, розміщений в пазах і закріплений в корпусі, який відрізняється тим, що в кожній з головок повздовжні пази мають однако 3 фіксації, шляхом розміщення гнучкого елементу механізму фіксації в радіальних отворах головок. Зручність при експлуатації та підвищення продуктивності праці забезпечуються тим, що за допомогою одного й того ж ключа можна проводити збирання та розбирання більш широкого ряду деталей зі стандартними розмірами "під ключ". Сутність корисної моделі пояснюється кресленням, яке показане на фіг. 1, 2 та 3, 4. Гайковий ключ містить корпус в вигляді зовнішньої торцевої головки 1, в якій розміщений комплект шестигранних торцевих головок 2-7, рукоятку 8, на кінці якої встановлений вороток 9 (див. фіг. 1, 2). Кожна з торцевих головок має повздовжній паз 10, в якому розміщений, закріплений на зовнішній торцевій головці стержень 11, і які своїм профілем впираються в пластину 12, яка притискається пружним елементом 13, що з'єднаний з корпусом. Для регуляції рухловисті головок засто 56578 4 совується повзунок 14, що регулюється механізмом (пластиною з впадинами) 15 (див. фіг. 2, 3, 4). Торцевий ключ працює наступним чином. Для закручування (викручування) ключ регулюють на потрібний розмір, накладають на гайку (болт), внаслідок чого гайка(болт) заходить в гніздо шестигранної головки 2-8 відповідного розміру, при чому головки меншого розміру за рахунок притискання голови різьбової деталі та за рахунок пружного з'єднання з корпусом переміщуються вздовж осі корпусу решта головок залишаються нерухомими за рахунок упору гнучкої пластини (повзунка) 14. Після здійснення операції задіяна головка повертається у вихідне положення під дією пружини 13, що через пластину 12 тисне на головку. Вибір потрібного розміру головки регулюється за допомогою повзунка 14, який фіксується в впадинах пластини 15. 5 56578 6 7 Комп’ютерна верстка А. Крулевський 56578 8 Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюUniversal box wrench
Автори англійськоюTarasenko Oleh Hryhorovych, Romashko Alla Sazonivna
Назва патенту російськоюУниверсальный гаечный торцевой ключ
Автори російськоюТарасенко Олег Григорьевич, Ромашко Алла Сазоновна
МПК / Мітки
МПК: B25B 13/00
Мітки: гайковий, універсальний, торцевий, ключ
