Пристрій для визначення пружних характеристик пружинних клем

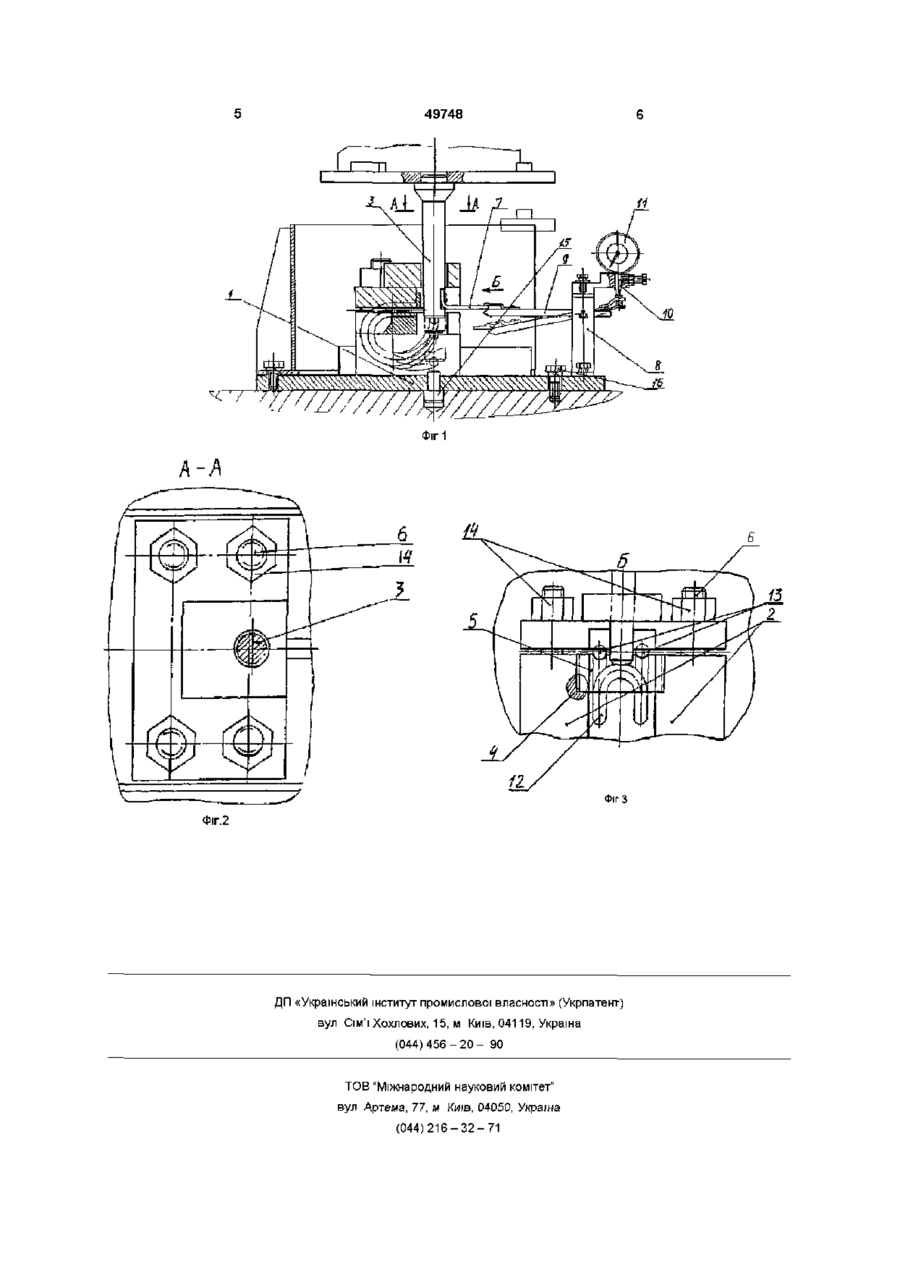

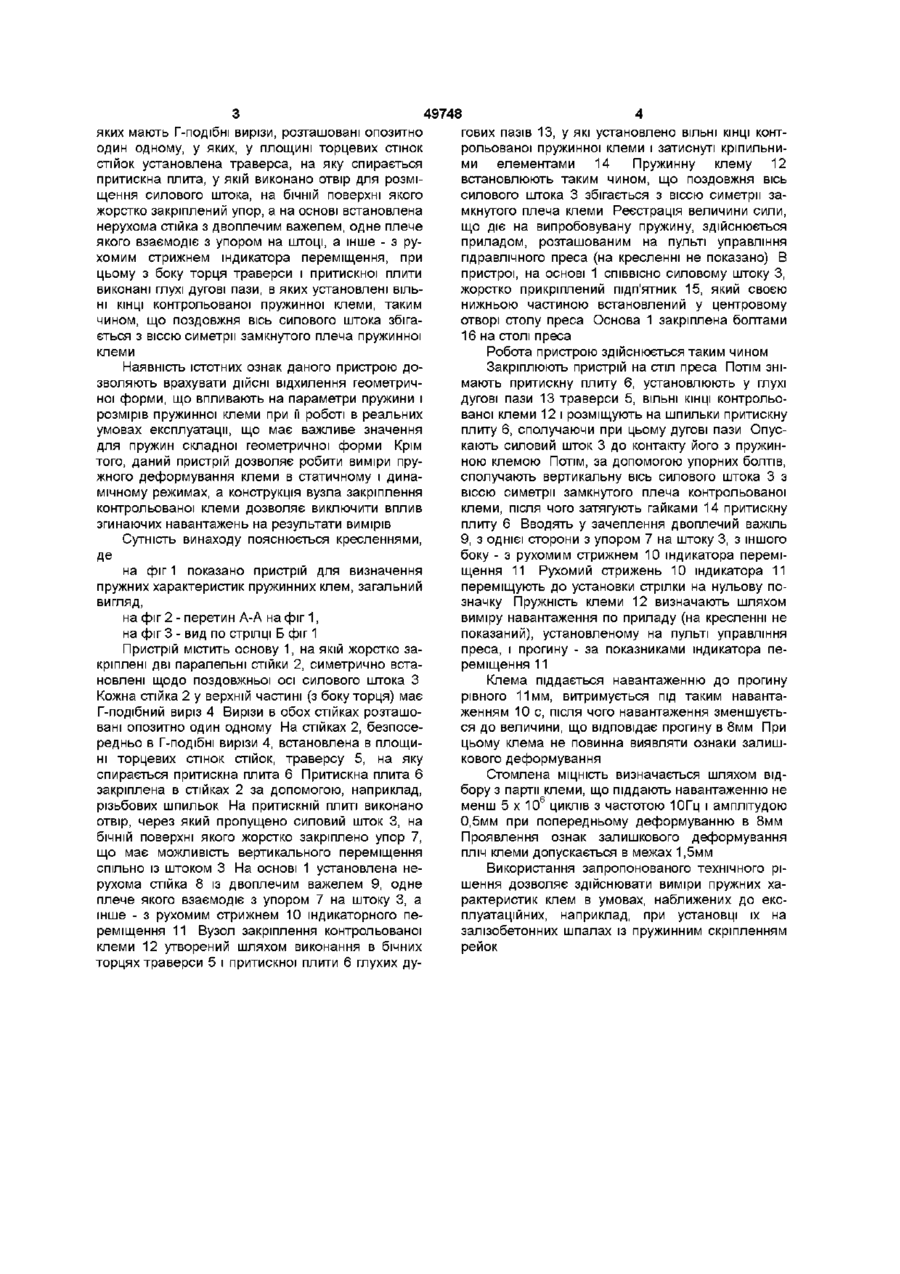

Пристрій для визначення пружних характеристик пружинних клем, що містить вузол навантаження, вузол закріплення контрольованої клеми і вимірник деформації, який відрізняється тим, що пристрій містить основу, на якій жорстко закріплені дві паралельні стійки, симетрично встановлені щодо поздовжньої осі силового штока, торцеві стінки яких мають Г-подібні вирізи, розташовані опозитно один одному, у яких, у площині торцевих стінок стійок, установлена траверса, на яку спирається притискна плита, у якій виконано отвір для розміщення силового штока, на бічній поверхні якого закріплений упор, а на основі встановлена нерухома стійка з двоплечим важелем, одне плече якого взаємодіє з упором на штоці, а інше - з рухомим стрижнем індикатора переміщення, при цьому з боку торця траверси і притискної плити виконані глухі дугові пази, в яких установлені ВІЛЬНІ КІНЦІ контрольованої пружинної клеми, таким чином, що поздовжня вісь силового штока збігається з віссю симетрії замкнутого плеча пружинної клеми Винахід відноситься до вимірювальної техніки, а саме до пристроїв для визначення деформаційних характеристик пружинних рейкових клем, призначених для безпідкладочного проміжного скріплення рейок на залізобетонних шпалах Відомий пристрій для визначення пружних характеристик пружин, що містить механізм навантаження, вимірник деформації і вузол кріплення, у якому вузол навантаження виконано у вигляді двох важелів, з'єднаних тягою (А С СРСР №567936, кл G01B5/30, 1977) Недоліком даного пристрою є низька точність визначення пружних характеристик пружин, зв'язана з неспіввісністю закріплення пружини та прикладення навантаження Найбільш близьким до запропонованого винаходу по технічній сутності і досягаемому результату (прототип), є пристрій для визначення пружних характеристик пружин, що містить механізм, що навантажує, вимірник деформації і вузол кріплення пружин, який відрізняється тим, що вузол кріплення виконано у вигляді горизонтальної пластини з центральним отвором та виска з горизонтальною опорною поверхнею для пружин, центр ваги якого розташований нижче площини пластини (А С СРСР №872941 кл G01B 5/30, G01N 3/08 Заявл 12 04 79, Опубл 1981) Проте конструкція даного пристрою не дозволяє визначити пружні характеристики пружин складної геометричної форми Це є наслідком обмеженого діапазону переміщення пари високкорпус, відсутністю можливості циклічного навантаження пружини, а також низька надійність вузла кріплення пружин В основу винаходу поставлене завдання удосконалення пристрою для визначення пружних характеристик пружинних клем, в якому за рахунок конструктивного виконання корпуса пристрою, в якому поздовжня вісь силового штока збігається з віссю симетрії контрольованої пружної клеми, а також виконання вузла закріплення клеми складної геометричної форми, забезпечити вимір деформації в широкому діапазоні навантажень, підвищити точність визначення і за рахунок цього підвищити надійність пристрою в цілому і безпеку праці Поставлене завдання вирішується тим, що в пристрої для визначення пружних характеристик пружинних клем, що містить вузол навантаження, вузол закріплення контрольованої клеми і вимірник деформування, ВІДПОВІДНО ДО винаходу, пристрій містить основу на якій жорстко закріплені дві паралельні стійки, симетрично встановлені щодо поздовжньої осі силового штока, торцеві стінки 00 49748 яких мають Г-подібні вирізи, розташовані опозитно один одному, у яких, у площині торцевих стінок стійок установлена траверса, на яку спирається притискна плита, у якій виконано отвір для розміщення силового штока, на бічній поверхні якого жорстко закріплений упор, а на основі встановлена нерухома стійка з двоплечим важелем, одне плече якого взаємодіє з упором на штоці, а інше - з рухомим стрижнем індикатора переміщення, при цьому з боку торця траверси і притискної плити виконані глухі дугові пази, в яких установлені ВІЛЬНІ КІНЦІ контрольованої пружинної клеми, таким чином, що поздовжня вісь силового штока збігається з віссю симетрії замкнутого плеча пружинної клеми Наявність істотних ознак даного пристрою дозволяють врахувати ДІЙСНІ відхилення геометричної форми, що впливають на параметри пружини і розмірів пружинної клеми при її роботі в реальних умовах експлуатації, що має важливе значення для пружин складної геометричної форми Крім того, даний пристрій дозволяє робити виміри пружного деформування клеми в статичному і динамічному режимах, а конструкція вузла закріплення контрольованої клеми дозволяє виключити вплив згинаючих навантажень на результати вимірів Сутність винаходу пояснюється кресленнями, Де на фіг 1 показано пристрій для визначення пружних характеристик пружинних клем, загальний вигляд, на фіг 2 - перетин А-А на фіг 1, на фіг 3 - вид по стрілці Б фіг 1 Пристрій містить основу 1, на якій жорстко закріплені дві паралельні стійки 2, симетрично встановлені щодо поздовжньої осі силового штока З Кожна стійка 2 у верхній частині (з боку торця) має Г-подібний виріз 4 Вирізи в обох стійках розташовані опозитно один одному На стійках 2, безпосередньо в Г-подібні вирізи 4, встановлена в площині торцевих стінок стійок, траверсу 5, на яку спирається притискна плита 6 Притискна плита 6 закріплена в стійках 2 за допомогою, наприклад, різьбових шпильок На притискній плиті виконано отвір, через який пропущено силовий шток 3, на бічній поверхні якого жорстко закріплено упор 7, що має можливість вертикального переміщення спільно із штоком 3 На основі 1 установлена нерухома стійка 8 із двоплечим важелем 9, одне плече якого взаємодіє з упором 7 на штоку 3, а інше - з рухомим стрижнем 10 індикаторного переміщення 11 Вузол закріплення контрольованої клеми 12 утворений шляхом виконання в бічних торцях траверси 5 і притискної плити 6 глухих ду гових пазів 13, у які установлено ВІЛЬНІ КІНЦІ контрольованої пружинної клеми і затиснул кріпильними елементами 14 Пружинну клему 12 встановлюють таким чином, що поздовжня вісь силового штока 3 збігається з віссю симетрії замкнутого плеча клеми Реєстрація величини сили, що діє на випробовувану пружину, здійснюється приладом, розташованим на пульті управління гідравлічного преса (на кресленні не показано) В пристрої, на основі 1 СПІВВІСНО силовому штоку З, жорстко прикріплений підп'ятник 15, який своєю нижньою частиною встановлений у центровому отворі столу преса Основа 1 закріплена болтами 16 на столі преса Робота пристрою здійснюється таким чином Закріплюють пристрій на стіл преса Потім знімають притискну плиту 6, установлюють у глухі дугові пази 13 траверси 5, ВІЛЬНІ КІНЦІ контрольованої клеми 12 і розміщують на шпильки притискну плиту 6, сполучаючи при цьому дугові пази Опускають силовий шток 3 до контакту його з пружинною клемою Потім, за допомогою упорних болтів, сполучають вертикальну вісь силового штока 3 з віссю симетрії замкнутого плеча контрольованої клеми, після чого затягують гайками 14 притискну плиту 6 Вводять у зачеплення двоплечий важіль 9, з однієї сторони з упором 7 на штоку 3, з іншого боку - з рухомим стрижнем 10 індикатора переміщення 11 Рухомий стрижень 10 індикатора 11 переміщують до установки стрілки на нульову позначку Пружність клеми 12 визначають шляхом виміру навантаження по приладу (на кресленні не показаний), установленому на пульті управління преса, і прогину - за показниками індикатора переміщення 11 Клема піддається навантаженню до прогину рівного 11 мм, витримується під таким навантаженням 10 с, після чого навантаження зменшується до величини, що відповідає прогину в 8мм При цьому клема не повинна виявляти ознаки залишкового деформування Стомлена МІЦНІСТЬ визначається шляхом відбору з партії клеми, що піддають навантаженню не менш 5 х 106 циклів з частотою 10Гц і амплітудою 0,5мм при попередньому деформуванню в 8мм Проявлення ознак залишкового деформування пліч клеми допускається в межах 1,5мм Використання запропонованого технічного рішення дозволяє здійснювати виміри пружних характеристик клем в умовах, наближених до експлуатаційних, наприклад, при установці їх на залізобетонних шпалах із пружинним скріпленням рейок 49748 Фіг 1 А-Л Фіг З Фіг.2 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
