Муфтове різьбове з’єднання насосних штанг

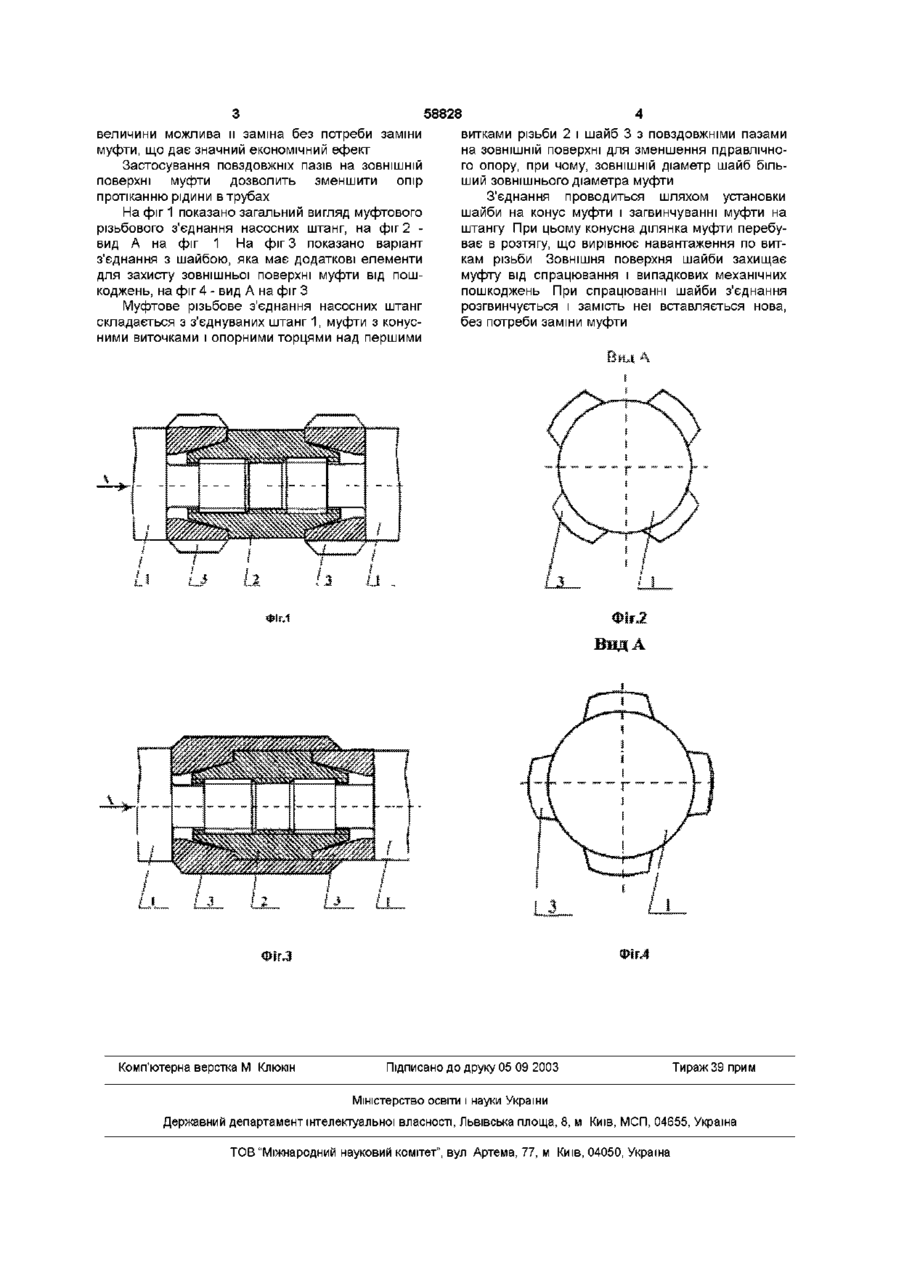

1 Муфтове різьбове з'єднання насосних штанг, яке складається з з'єднуваних штанг і муф ти, яке відрізняється тим, що муфта додатково має конусні виточки і опорні торці над першими витками різьби і шайб між опорними торцями муфти і штанги, причому шайби виконані з повздовжніми пазами на їх ЗОВНІШНІЙ поверхні і їх ЗОВНІШНІЙ діаметр більший зовнішнього діаметра муфти 2 Муфтове різьбове з'єднання насосних штанг за п 1, яке відрізняється тим, що шайби виконані з твердого і зносостійкого матеріалу Винахід стосується нафтовидобувної галузі, а саме муфтового з'єднання насосних штанг для видобутку нафти свердловинними штанговими насосними установками Відоме муфтове з'єднання насосних штанг (Фаерман И Л Штанги для глубинных насосов Баку Азнефтеиздат, 1955-323с ), яке складається з з'єднуваних штанг і муфти, яка відрізняється від звичайної збільшеним ЗОВНІШНІМ діаметром і повздовжніми пазами на и ЗОВНІШНІЙ поверхні Таке з'єднання не забезпечує рівномірного розподілу навантаження по виткам різьби, в результаті чого на впадину першого витка припадає найбільше навантаження, що з часом призводить до появи в ній втомних тріщин Відоме також різьбове з'єднання з гайкою розтягу-стиску (Орлов П И Основы конструирования Справочно-методическое пособие в 3-х книгах Кн 3 - М Машиностроение, 1977, 360с) найбільш близьке до винаходу по сукупності ознак, яке складається з болта, гайки з конусною виточкою і опорним торцем на ЗОВНІШНІЙ поверхні над першими витками різьби і шайби між опорними поверхнями болта і гайки Таке з'єднання вирівнює навантаження по виткам різьби але не забезпечує захисту гайки і болта від механічних пошкоджень, спрацювання При експлуатації нафтових свердловин штанговими насосами на муфтові з'єднання штанг діють значні знакозмінні навантаження В звичайних муфтових з'єднаннях при цьому дуже навантажуються перші витки різьбового з'єднання, що з часом призводить до появи тріщин і руйнування з'єднання Крім того, при контакті муфти з насосокомпресорною трубою відбувається спрацювання муфти, що при критичному и зносі призводить до руйнування з'єднання В основу винаходу поставлено задачу створити таке муфтове різьбове з'єднання насосних штанг, в якому нове конструктивне виконання елементів і зв'язок між ними дозволив би зменшити нерівномірність розподілу навантаження на витки різьби і забезпечив би захист зовнішньої поверхні муфти і штанг від механічних пошкоджень і спрацювання Задача вирішується наступним чином Муфтове різьбове з'єднання насосних штанг, яке складається з з'єднуваних штанг і муфти, яке згідно з винаходом відрізняється тим, що муфта додатково утримує конусні виточки і опорні торці над першими витками різьби і шайб між опорними торцями муфти і штанги, при чому шайби виконані з повздовжніми пазами на їх ЗОВНІШНІЙ поверхні і їх ЗОВНІШНІЙ діаметр більший зовнішнього діаметра муфти, крім того, шайби виконані з твердого і зносостійкого матеріалу Застосування муфти з конусними виточками і опорними торцями над першими витками різьби і шайб між опорними торцями муфти і штанги зменшує нерівномірність розподілу навантаження на витки різьби Застосування шайб з твердого і зносостійкого матеріалу і їх ЗОВНІШНІМ діаметром більшим зовнішнього діаметра муфти дозволить захистити поверхню муфт, від спрацювання і інших механічних пошкоджень При спрацюванні шайби до критичної 00 00 00 ю 58828 величини можлива и заміна без потреби заміни муфти, що дає значний економічний ефект Застосування повздовжніх пазів на ЗОВНІШНІЙ поверхні муфти дозволить зменшити опір протіканню рідини в трубах На фіг 1 показано загальний вигляд муфтового різьбового з'єднання насосних штанг, на фіг 2 вид А на фіг 1 На фіг 3 показано варіант з'єднання з шайбою, яка має додаткові елементи для захисту зовнішньої поверхні муфти від пошкоджень, на фіг 4 - вид А на фіг З Муфтове різьбове з'єднання насосних штанг складається з з'єднуваних штанг 1, муфти з конусними виточками і опорними торцями над першими Комп'ютерна верстка М Клюкш витками різьби 2 і шайб 3 з повздовжніми пазами на ЗОВНІШНІЙ поверхні для зменшення гідравлічного опору, при чому, ЗОВНІШНІЙ діаметр шайб більший зовнішнього діаметра муфти З'єднання проводиться шляхом установки шайби на конус муфти і загвинчуванні муфти на штангу При цьому конусна ділянка муфти перебуває в розтягу, що вирівнює навантаження по виткам різьби Зовнішня поверхня шайби захищає муфту від спрацювання і випадкових механічних пошкоджень При спрацюванні шайби з'єднання розгвинчується і замість неї вставляється нова, без потреби заміни муфти Підписано до друку 05 09 2003 Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ТОВ "Міжнародний науковий комітет", вул Артема, 77, м Київ, 04050, Україна
