Молоток молоткової дробарки

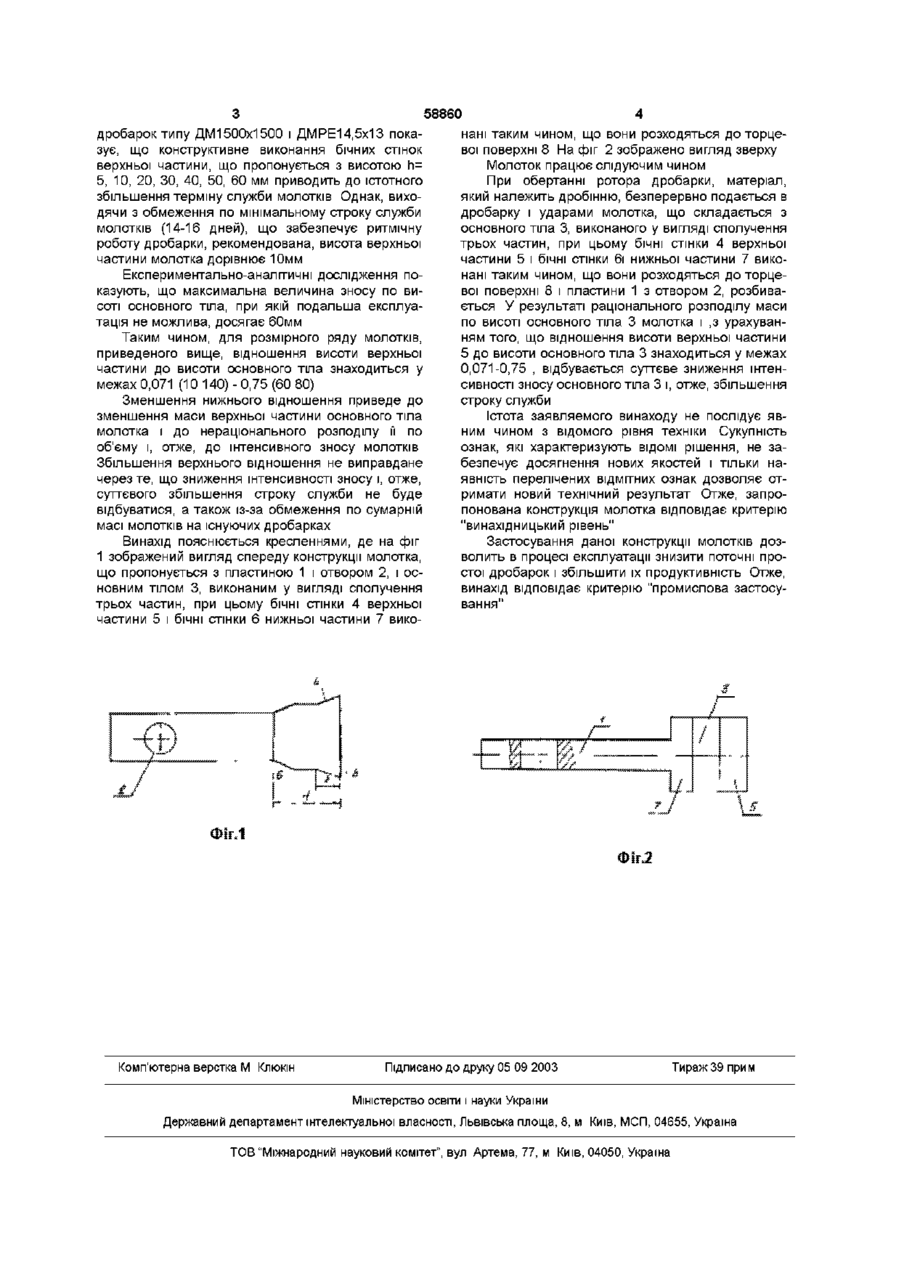

Молоток молоткової дробарки, який містить основне тіло, на поверхнях якого виконані пази, і пластину з отвором для кріплення його на осі, який відрізняється тим, що основне тіло молотка виконане у вигляді сполучення трьох частин, причому бічні стінки верхньої і нижньої частин виконані так, що вони розходяться до торцевої поверхні основного тіла, а відношення висоти верхньої частини до висоти основного тіла молотка дорівнює 0,071-0,75 Задачею винаходу є підвищення ДОВГОВІЧНОСТІ МОЛОТКІВ Поставлена мета досягається тим, що основне тіло молотка виконано у вигляді сполучення трьох частин, причому бічні стінки верхньої і нижньої частин виконані так, що вони розходяться до торцевої поверхні основного тіла, а відношення висоти верхньої частини до висоти основного тіла молотка дорівнює у межах 0,071-0,75 Ознаками прототипу, загальними з молотком, що заявляється ,є основне тіло і державка з отвором ВІДМІТНОЮ ознакою молотка, що заявляється, є те, що основне тіло молотка виконане у вигляді сполучення трьох частин, при цьому бічні стінки верхньої і нижньої частин виконані таким чином, що вони розходяться до торцевої поверхні основного тіла, причому відношення висоти верхньої частини до висоти основного тіла молотка дорівнює 0,071-0,75 По довідкам, які є у авторів, пропонуєма сукупність ознак, яка характеризує суть винаходу, невідома на даному рівні Тому винахід відповідає критерію новизни Раціональний розподіл маси основного тіла по його об'єму при умові збереження загальної маси молотка є необхідною умовою підвищення ДОВГОВІЧНОСТІ молотків і інтенсифікації процесу дробіння Аналіз взаємозв'язку характеру зносу бічних стінок основного тіла молотка і їх строку служби, заснований на вивченні експериментальних даних експлуатації молотків з висотою основного тіла Н= 80, 100, 120, 140мм застосовно до молоткових О (О 00 00 ю 58860 дробарок типу ДМ1500x1500 і ДМРЕ14,5х13 показує, що конструктивне виконання бічних стінок верхньої частини, що пропонується з висотою h= 5, 10, 20, ЗО, 40, 50, 60 мм приводить до істотного збільшення терміну служби молотків Однак, виходячи з обмеження по мінімальному строку служби молотків (14-16 дней), що забезпечує ритмічну роботу дробарки, рекомендована, висота верхньої частини молотка дорівнює 10мм Експериментально-аналітичні дослідження показують, що максимальна величина зносу по висоті основного тіла, при якій подальша експлуатація не можлива, досягає 60мм Таким чином, для розмірного ряду молотків, приведеного вище, відношення висоти верхньої частини до висоти основного тіла знаходиться у межах 0,071 (10 140) - 0,75 (60 80) Зменшення нижнього відношення приведе до зменшення маси верхньої частини основного тіла молотка і до нераціонального розподілу її по об'єму і, отже, до інтенсивного зносу молотків Збільшення верхнього відношення не виправдане через те, що зниження інтенсивності зносу і, отже, суттєвого збільшення строку служби не буде відбуватися, а також із-за обмеження по сумарній масі молотків на існуючих дробарках Винахід пояснюється кресленнями, де на фіг 1 зображений вигляд спереду конструкції молотка, що пропонується з пластиною 1 і отвором 2, і основним тілом 3, виконаним у вигляді сполучення трьох частин, при цьому бічні стінки 4 верхньої частини 5 і бічні стінки 6 нижньої частини 7 вико Комп'ютерна верстка М Клюкш нані таким чином, що вони розходяться до торцевої поверхні 8 На фіг 2 зображено вигляд зверху Молоток працює слідуючим чином При обертанні ротора дробарки, матеріал, який належить дробінню, безперервно подається в дробарку і ударами молотка, що складається з основного тіла 3, виконаного у вигляді сполучення трьох частин, при цьому бічні стінки 4 верхньої частини 5 і бічні стінки 6і нижньої частини 7 виконані таким чином, що вони розходяться до торцевої поверхні 8 і пластини 1 з отвором 2, розбивається У результаті раціонального розподілу маси по висоті основного тіла 3 молотка і ,з урахуванням того, що відношення висоти верхньої частини 5 до висоти основного тіла 3 знаходиться у межах 0,071-0,75 , відбувається суттєве зниження інтенсивності зносу основного тіла 3 і, отже, збільшення строку служби Істота заявляемого винаходу не послідує явним чином з відомого рівня техніки Сукупність ознак, які характеризують ВІДОМІ рішення, не забезпечує досягнення нових якостей і тільки наявність перелічених ВІДМІТНИХ ознак дозволяє отримати новий технічний результат Отже, запропонована конструкція молотка відповідає критерію "винахідницький рівень" Застосування даної конструкції молотків дозволить в процесі експлуатації знизити поточні простої дробарок і збільшити їх продуктивність Отже, винахід відповідає критерію "промислова застосування" Підписано до друку 05 09 2003 Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ТОВ "Міжнародний науковий комітет", вул Артема, 77, м Київ, 04050, Україна
