Пневматичний молоток

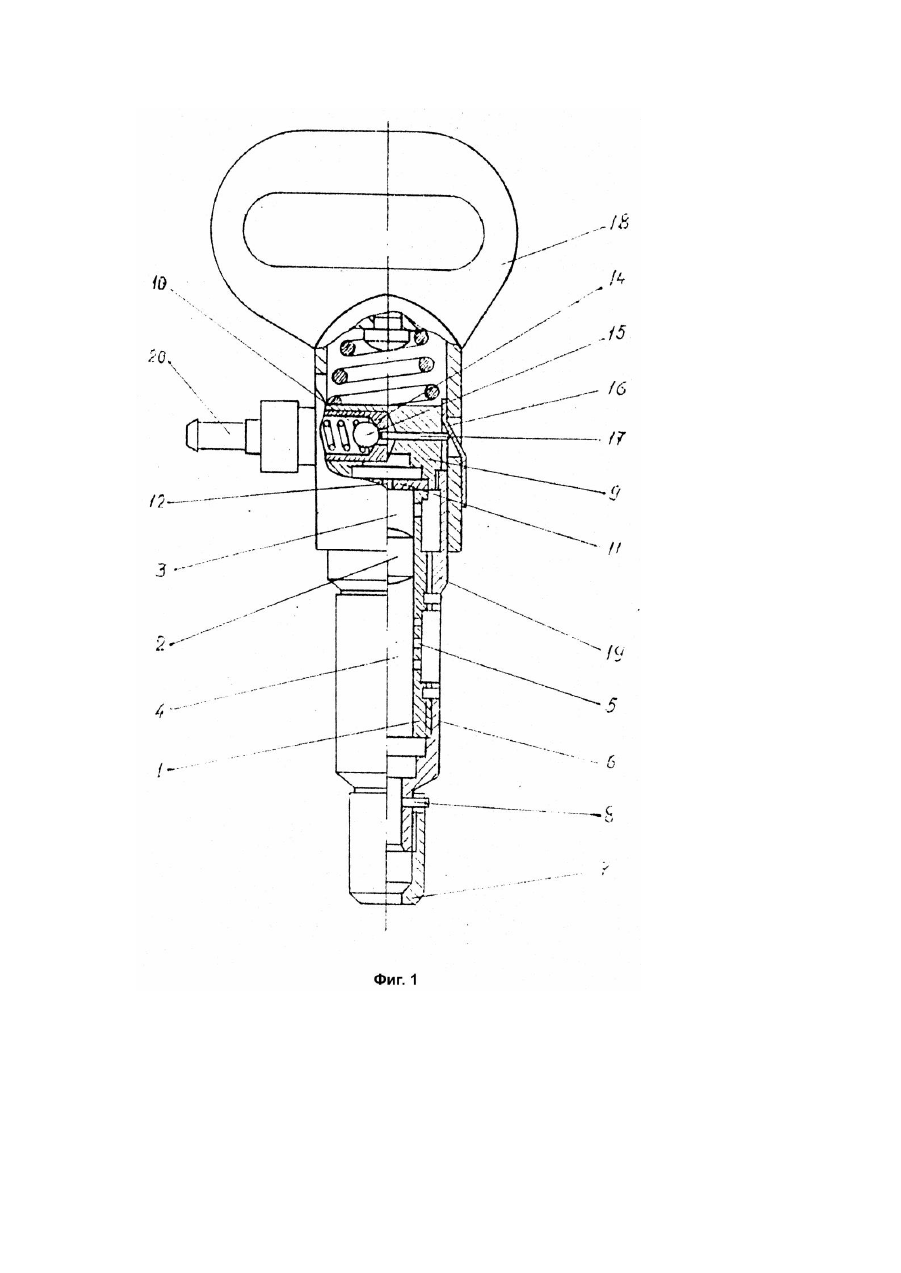

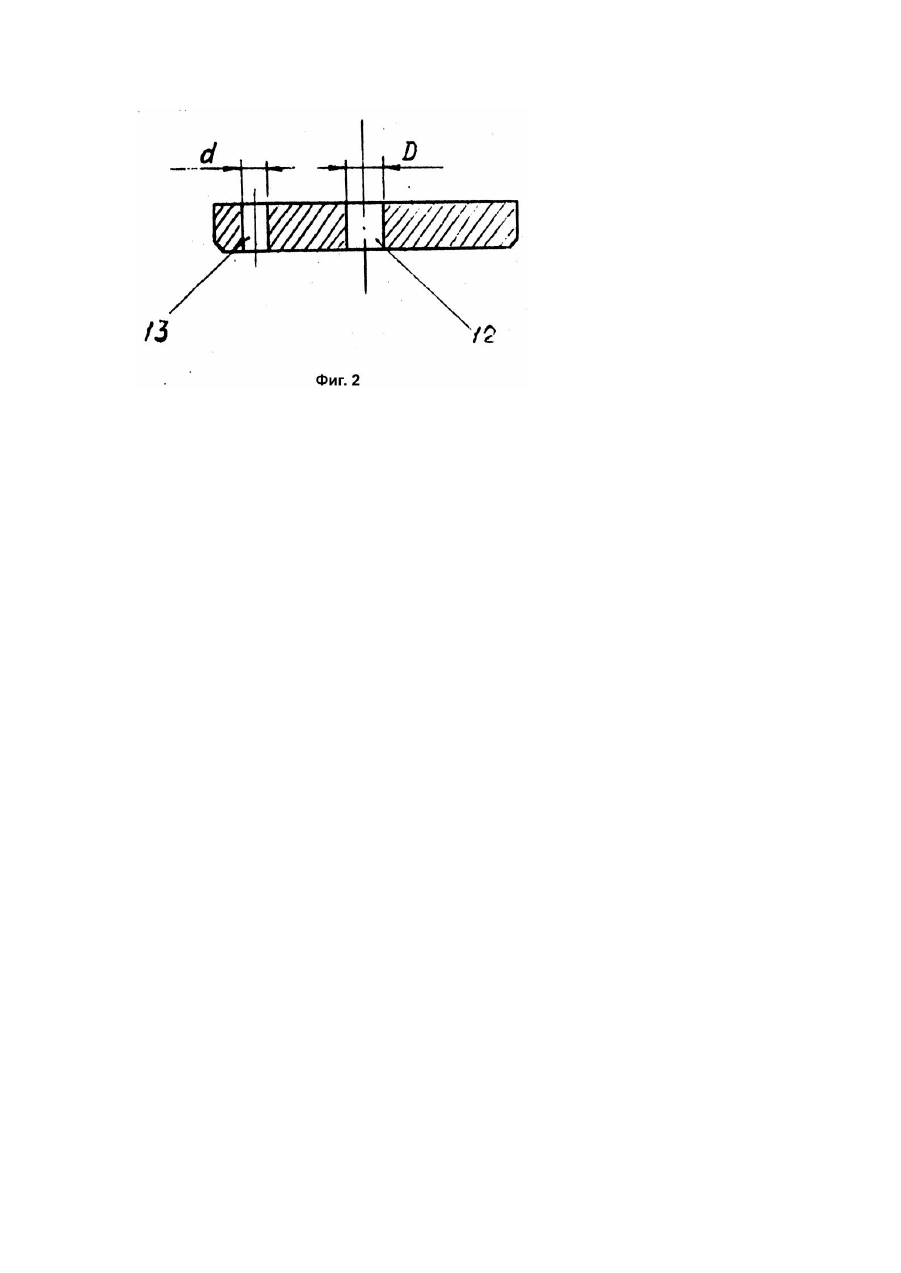

Изобретение относится к пневматическому ручному инструменту и может быть использовано в машиностроении, строительстве и других отраслях народного хозяйства. К ручному инструменту, используемому в строительстве и други х областях, предъявляют ряд требований. К ним относят такие, как соблюдение условий те хники безопасности, надежность, малый вес, экологичность и т.п. Различные виды пневматических устройств удовлетворяют таким требованиям. Поэтому совершенствованию такого инструмента и в настоящее время уделяют достаточно большое внимание. Широкое применение в производственной практике имеют пневматические молотки, как устройства отвечающие указанным выше требованиям. В последние годы их совершенствование в основном было направлено на уменьшение расхода воздуха и расширение технологических возможностей. В конечном счете это привело к усложнению устройств, к увеличению веса в то время, как практика требует упрощения конструкции, снижения веса, повышения надежности. Наиболее близким к заявляемому решению по назначению, технической сущности и достигаемому результату при использовании является пневматический молоток [1], содержащий корпус с продольными каналами и напорной магистралью, установленный в нем ударник, делящий корпус на камеры рабочего и холостого ходов, воздухораспределительное устройство, соединенное с напорной магистралью и выполненное в виде полости с клапаном, установленным в полости, в котором клапан установлен с возможностью осевого перемещения и периодически перекрывающего канал холостого хода. А, кроме того, в нем установлен дополнительный клапан, попеременно соединяющий камеру рабочего хода с напорной магистралью и периодически взаимодействующий с ударником. Использование предложенного пневматического молотка сокращает, по мнению заявителей, утечки сжатого воздуха и повышает его КПД, однако движение клапанов в осевом направлении создает условия для дополнительной вибрации, что ухудшает условия работы с пневматическим молотком, уменьшает его надежность, так как дополнительная вибрация может служить причиной выхода из строя тех же клапанов. Поэтому главной целью предлагаемого технического решения является уменьшение вибрации, повышение надежности пневматического молотка. В основу изобретения поставлена задача усовершенствования пневматического молотка, в котором, вследствие введения в воздухораспределительное устройство дополнительного пускового клапана, установленного с возможностью радиального перемещения его подвижного элемента и выполнения клапана в виде крышки с двумя дросселирующими отверстиями, обеспечивающими возможность дифференциальной подачи воздуха из напорной магистрали в камеры рабочего и холостого ходов, обеспечивается условие уменьшения вибрации, что ведет к улучшению условий работы с пневматическим молотком, повышается его надежность и долговечность. Конструкция воздухораспределительного устройства позволяет регулировать величину импульса, действующего на ударник. Это расширяет эксплуатационные возможности пневматического молотка. Поставленная задача решается тем, что в известном пневматическом молотке, содержащем корпус с продольными каналами,и напорной магистралью, установленный в нем ударник, делящий корпус на камеры рабочего и холостого ходов, воздухораспределительное устройство, соединенное с напорной магистралью и выполненное в виде полости с клапаном, установленным в полости, согласно изобретению, воздухораспределительное устройство дополнительно содержит пусковой клапан, установленный с возможностью радиального перемещения его подвижного элемента, а клапан выполнен в виде крышки с двумя дросселирующими отверстиями, обеспечивающими возможность дифференцированной подачи воздуха из напорной магистрали в камеры рабочего и холостого ходов. Основной технический результат заключается в том, что исключаются условия дополнительной вибрации от деталей, которые могли бы перемещаться в осевом направлении. Дополнительный технический результат заключается 8 том, что повышается надежность пневматического молотка, его долговечность. На фиг.1 изображен пневматический молоток, общий вид. На фиг.2 показана крышка воздухораспределительной камеры. Пневматический молоток содержит корпус 1, в котором размещен ударник 2, делящий осевой канал корпуса 1 на камеры рабочего 3 и холостого 4 ходов. На корпусе 1 расположены выпускные отверстия 5. На корпусе установлена букса 6 для размещения рабочего инструмента с помощью колпака 7 и замкового кольца 8. С противоположной стороны корпуса 1 установлено воздухораспределительное устройство 9, в котором размещен пусковой клапан 10 и крышка 11, в которой выполнены два отверстия. Отверстие 12 сообщает полость воздухораспределителя с камерой рабочего хода 3, а отверстие 13 сообщает полость воздухораспределителя через канал в корпусе 1 с камерой холостого хода 4. Пусковой клапан 10 содержит корпус 14, в котором расположен подпружиненный подвижный элемент 15, движением которого управляет пружинный элемент 16 через толкатель 17. Подпружиненная рукоятка 18 расположена на кожухе 19. Ниппель 20 соединяет воздухораспределительное устройство с воздушной магистралью. Устройство работает следующим образом. Через ниппель 20 воздух поступает к пусковому клапану 10. Нажатием на рукоятку 18 через толкатель 17 открывают клапан 10. В зависимости от рода выполняемой работы клапан 10 может быть открыт в большей или меньшей степени. При открытом клапане 10 воздух поступает в камеру рабочего хода 3 через отверстие 11. В результате поступления воздуха в камеру рабочего хода 3 ударник 2 получает импульс, который передает на рабочий инструмент. В момент, когда ударник достигает крайнего нижнего положения, открываются выпускные отверстия 5, что ведет к снижению давления в рабочей камере 3. В это же время воздух через отверстие 13 по каналу корпуса 1 поступает в камеру холостого хода 4. Вследствие разницы давления в камерах холостого хода и рабочей камеры ударник получает импульс в обратном направлении и занимает исходное положение. Цикл может повторяться столько раз сколько необходимо, причем сила удара будет регулироваться с помощью толкателя 17, который воздействует на подвижный элемент 15 пускового клапана 10. Как видно из описания примера конкретного осуществления устройства, кроме ударника и рабочего инструмента вдоль оси ни один элемент не совершает поступательного движения. Следовательно, ни один элемент не создает дополнительных вибраций, Устройство является более простым, надежным. Простота конструкции позволяет уменьшить его вес и габариты в сравнении с прототипом.
