Вентильований бункер

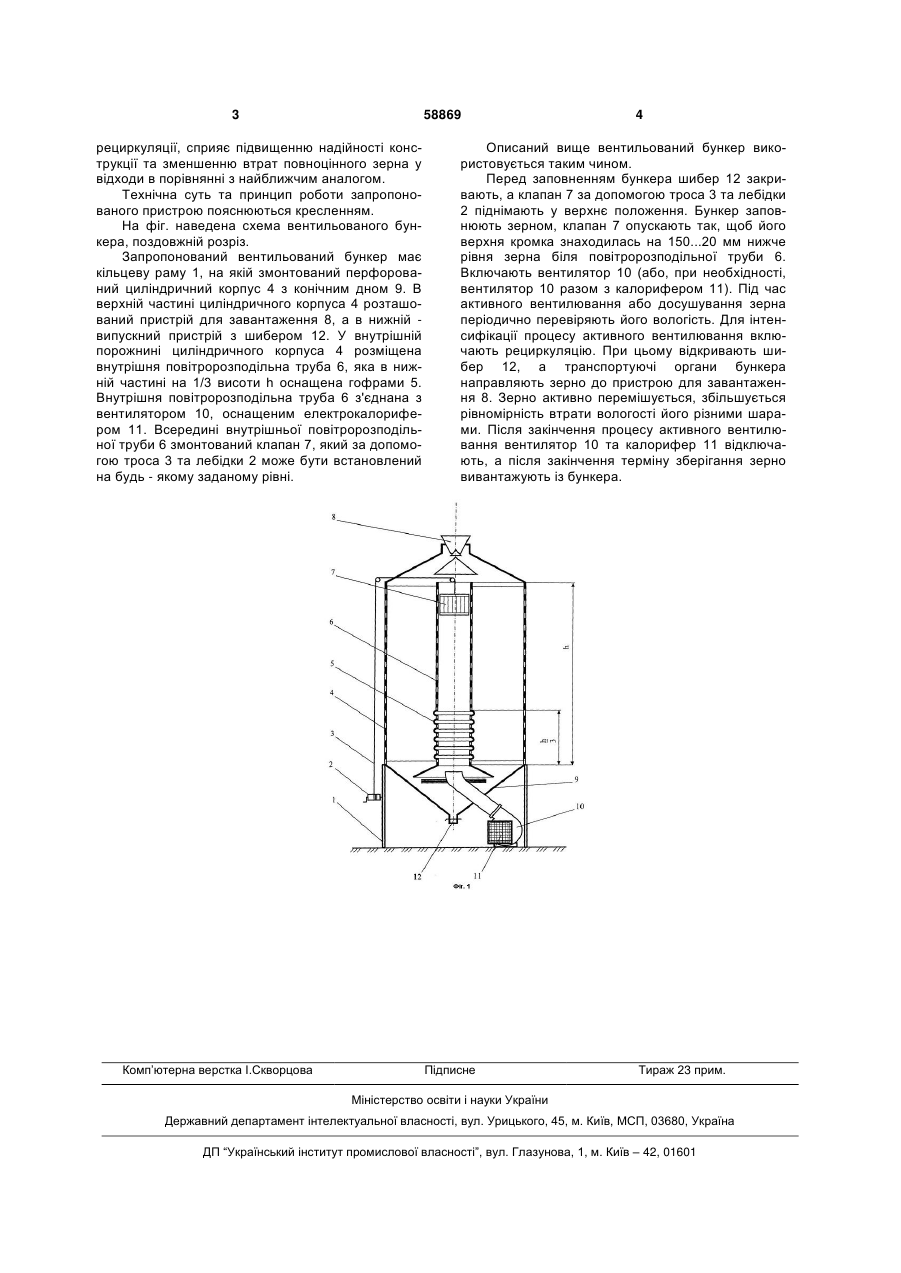

Вентильований бункер, що включає кільцеву раму, перфорований корпус з конічним дном, внутрішню повітророзподільну трубу, пристрої для завантаження та розвантаження та електрокалорифер з вентилятором, який відрізняється тим, що внутрішня повітророзподільна труба на одній третині висоти оснащена гофрами. (19) (21) u201012208 (22) 15.10.2010 (24) 26.04.2011 (46) 26.04.2011, Бюл.№ 8, 2011 р. (72) МАЛЮТА СЕРГІЙ ІВАНОВИЧ (73) ТАВРІЙСЬКИЙ ДЕРЖАВНИЙ АГРОТЕХНОЛОГІЧНИЙ УНІВЕРСИТЕТ 3 58869 рециркуляції, сприяє підвищенню надійності конструкції та зменшенню втрат повноцінного зерна у відходи в порівнянні з найближчим аналогом. Технічна суть та принцип роботи запропонованого пристрою пояснюються кресленням. На фіг. наведена схема вентильованого бункера, поздовжній розріз. Запропонований вентильований бункер має кільцеву раму 1, на якій змонтований перфорований циліндричний корпус 4 з конічним дном 9. В верхній частині циліндричного корпуса 4 розташований пристрій для завантаження 8, а в нижній випускний пристрій з шибером 12. У внутрішній порожнині циліндричного корпуса 4 розміщена внутрішня повітророзподільна труба 6, яка в нижній частині на 1/3 висоти h оснащена гофрами 5. Внутрішня повітророзподільна труба 6 з'єднана з вентилятором 10, оснащеним електрокалорифером 11. Всередині внутрішньої повітророзподільної труби 6 змонтований клапан 7, який за допомогою троса 3 та лебідки 2 може бути встановлений на будь - якому заданому рівні. Комп’ютерна верстка І.Скворцова 4 Описаний вище вентильований бункер використовується таким чином. Перед заповненням бункера шибер 12 закривають, а клапан 7 за допомогою троса 3 та лебідки 2 піднімають у верхнє положення. Бункер заповнюють зерном, клапан 7 опускають так, щоб його верхня кромка знаходилась на 150...20 мм нижче рівня зерна біля повітророзподільної труби 6. Включають вентилятор 10 (або, при необхідності, вентилятор 10 разом з калорифером 11). Під час активного вентилювання або досушування зерна періодично перевіряють його вологість. Для інтенсифікації процесу активного вентилювання включають рециркуляцію. При цьому відкривають шибер 12, а транспортуючі органи бункера направляють зерно до пристрою для завантаження 8. Зерно активно перемішується, збільшується рівномірність втрати вологості його різними шарами. Після закінчення процесу активного вентилювання вентилятор 10 та калорифер 11 відключають, а після закінчення терміну зберігання зерно вивантажують із бункера. Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
