Зерновий сепаратор

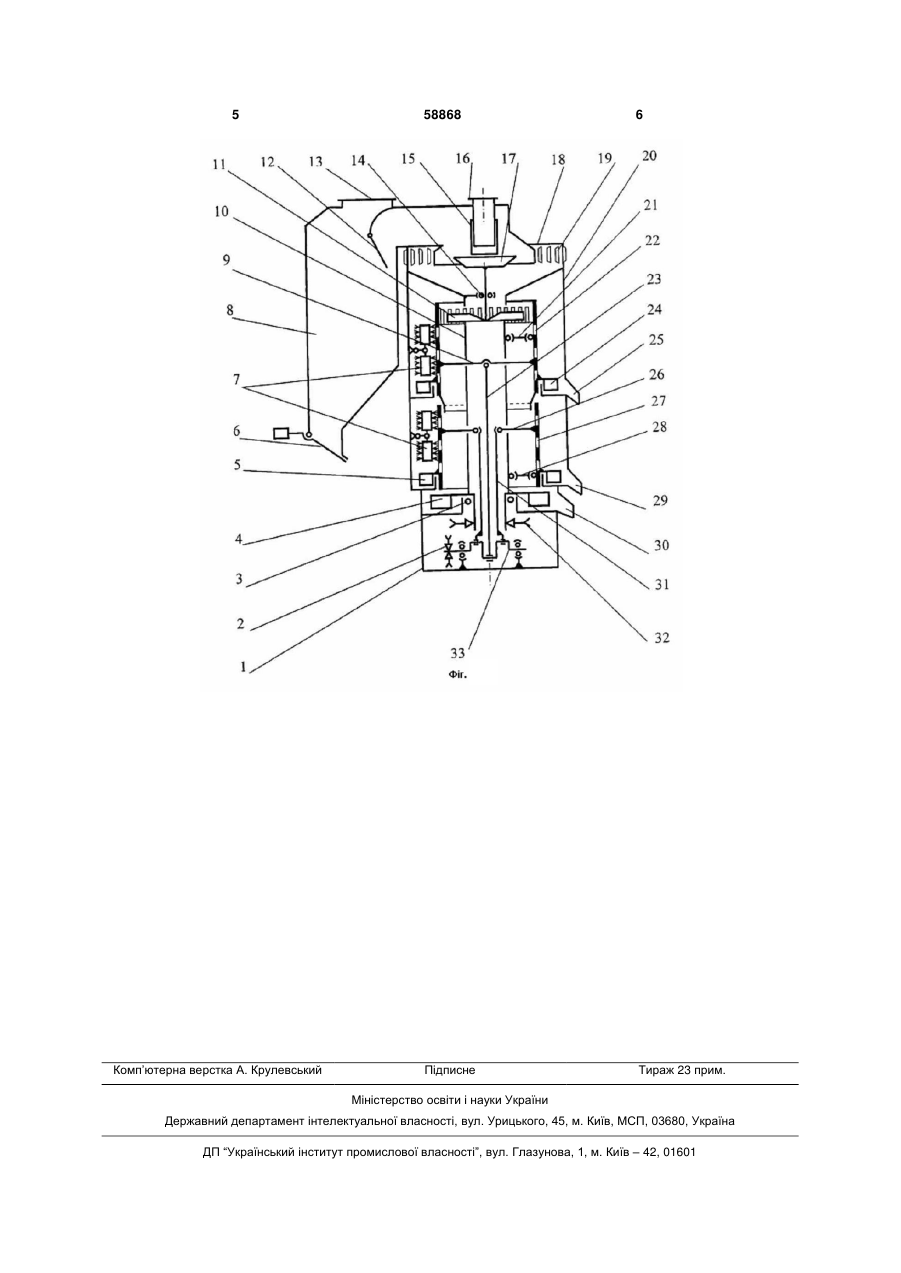

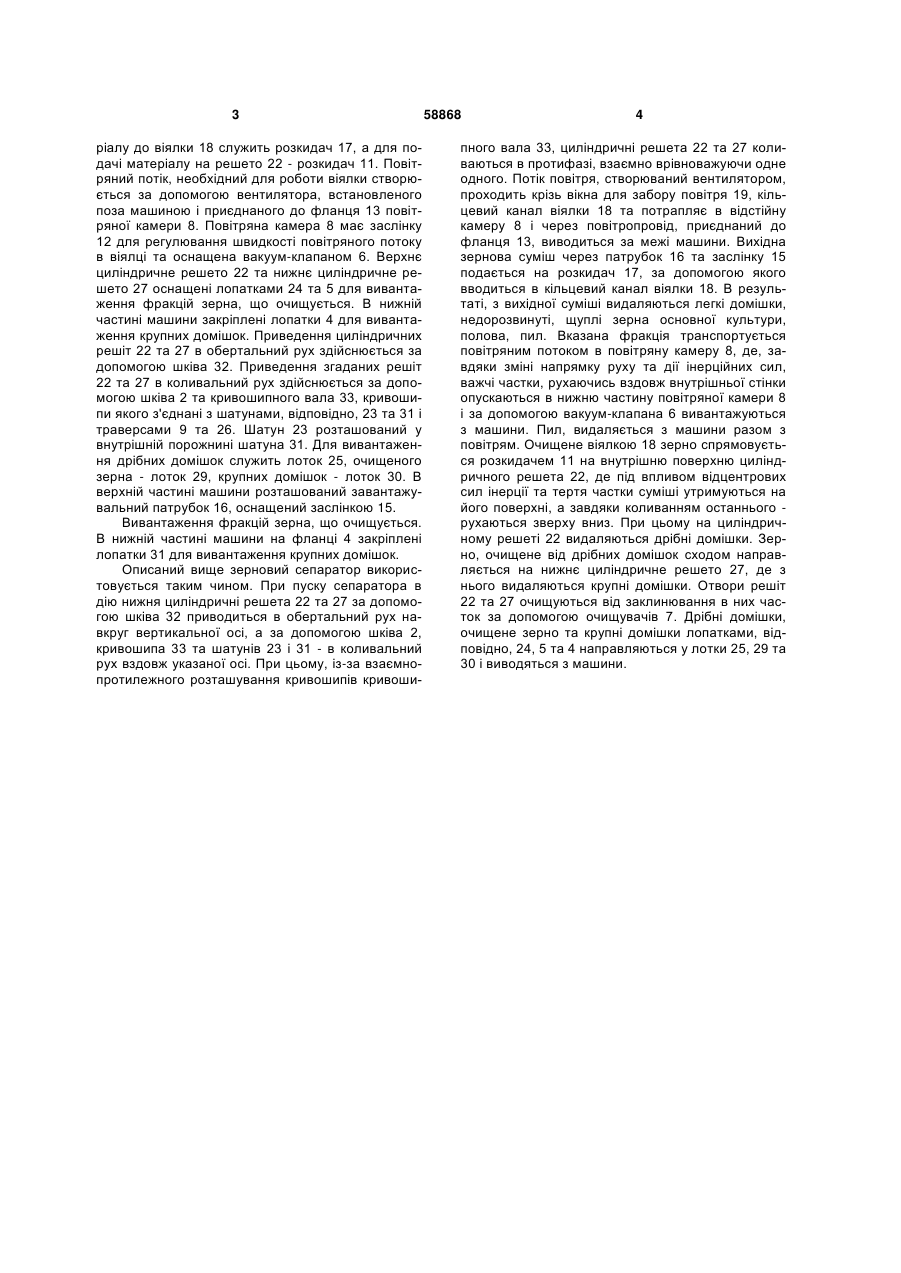

Зерновий сепаратор, що містить щонайменше один очисний блок, закріплений нерухомою основою на рамі машини, кривошипний вал, поміщений в корпус, та приводи, який відрізняється тим, що один з шатунів кривошипного вала розміщений у внутрішній порожнині іншого. (19) (21) u201012207 (22) 15.10.2010 (24) 26.04.2011 (46) 26.04.2011, Бюл.№ 8, 2011 р. (72) МАЛЮТА СЕРГІЙ ІВАНОВИЧ (73) ТАВРІЙСЬКИЙ ДЕРЖАВНИЙ АГРОТЕХНОЛОГІЧНИЙ УНІВЕРСИТЕТ 3 ріалу до віялки 18 служить розкидач 17, а для подачі матеріалу на решето 22 - розкидач 11. Повітряний потік, необхідний для роботи віялки створюється за допомогою вентилятора, встановленого поза машиною і приєднаного до фланця 13 повітряної камери 8. Повітряна камера 8 має заслінку 12 для регулювання швидкості повітряного потоку в віялці та оснащена вакуум-клапаном 6. Верхнє циліндричне решето 22 та нижнє циліндричне решето 27 оснащені лопатками 24 та 5 для вивантаження фракцій зерна, що очищується. В нижній частині машини закріплені лопатки 4 для вивантаження крупних домішок. Приведення циліндричних решіт 22 та 27 в обертальний рух здійснюється за допомогою шківа 32. Приведення згаданих решіт 22 та 27 в коливальний рух здійснюється за допомогою шківа 2 та кривошипного вала 33, кривошипи якого з'єднані з шатунами, відповідно, 23 та 31 і траверсами 9 та 26. Шатун 23 розташований у внутрішній порожнині шатуна 31. Для вивантаження дрібних домішок служить лоток 25, очищеного зерна - лоток 29, крупних домішок - лоток 30. В верхній частині машини розташований завантажувальний патрубок 16, оснащений заслінкою 15. Вивантаження фракцій зерна, що очищується. В нижній частині машини на фланці 4 закріплені лопатки 31 для вивантаження крупних домішок. Описаний вище зерновий сепаратор використовується таким чином. При пуску сепаратора в дію нижня циліндричні решета 22 та 27 за допомогою шківа 32 приводиться в обертальний рух навкруг вертикальної осі, а за допомогою шківа 2, кривошипа 33 та шатунів 23 і 31 - в коливальний рух вздовж указаної осі. При цьому, із-за взаємнопротилежного розташування кривошипів кривоши 58868 4 пного вала 33, циліндричні решета 22 та 27 коливаються в протифазі, взаємно врівноважуючи одне одного. Потік повітря, створюваний вентилятором, проходить крізь вікна для забору повітря 19, кільцевий канал віялки 18 та потрапляє в відстійну камеру 8 і через повітропровід, приєднаний до фланця 13, виводиться за межі машини. Вихідна зернова суміш через патрубок 16 та заслінку 15 подається на розкидач 17, за допомогою якого вводиться в кільцевий канал віялки 18. В результаті, з вихідної суміші видаляються легкі домішки, недорозвинуті, щуплі зерна основної культури, полова, пил. Вказана фракція транспортується повітряним потоком в повітряну камеру 8, де, завдяки зміні напрямку руху та дії інерційних сил, важчі частки, рухаючись вздовж внутрішньої стінки опускаються в нижню частину повітряної камери 8 і за допомогою вакуум-клапана 6 вивантажуються з машини. Пил, видаляється з машини разом з повітрям. Очищене віялкою 18 зерно спрямовується розкидачем 11 на внутрішню поверхню циліндричного решета 22, де під впливом відцентрових сил інерції та тертя частки суміші утримуються на його поверхні, а завдяки коливанням останнього рухаються зверху вниз. При цьому на циліндричному решеті 22 видаляються дрібні домішки. Зерно, очищене від дрібних домішок сходом направляється на нижнє циліндричне решето 27, де з нього видаляються крупні домішки. Отвори решіт 22 та 27 очищуються від заклинювання в них часток за допомогою очищувачів 7. Дрібні домішки, очищене зерно та крупні домішки лопатками, відповідно, 24, 5 та 4 направляються у лотки 25, 29 та 30 і виводяться з машини. 5 Комп’ютерна верстка А. Крулевський 58868 6 Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
