Пристрій плаваючого паливозабірника

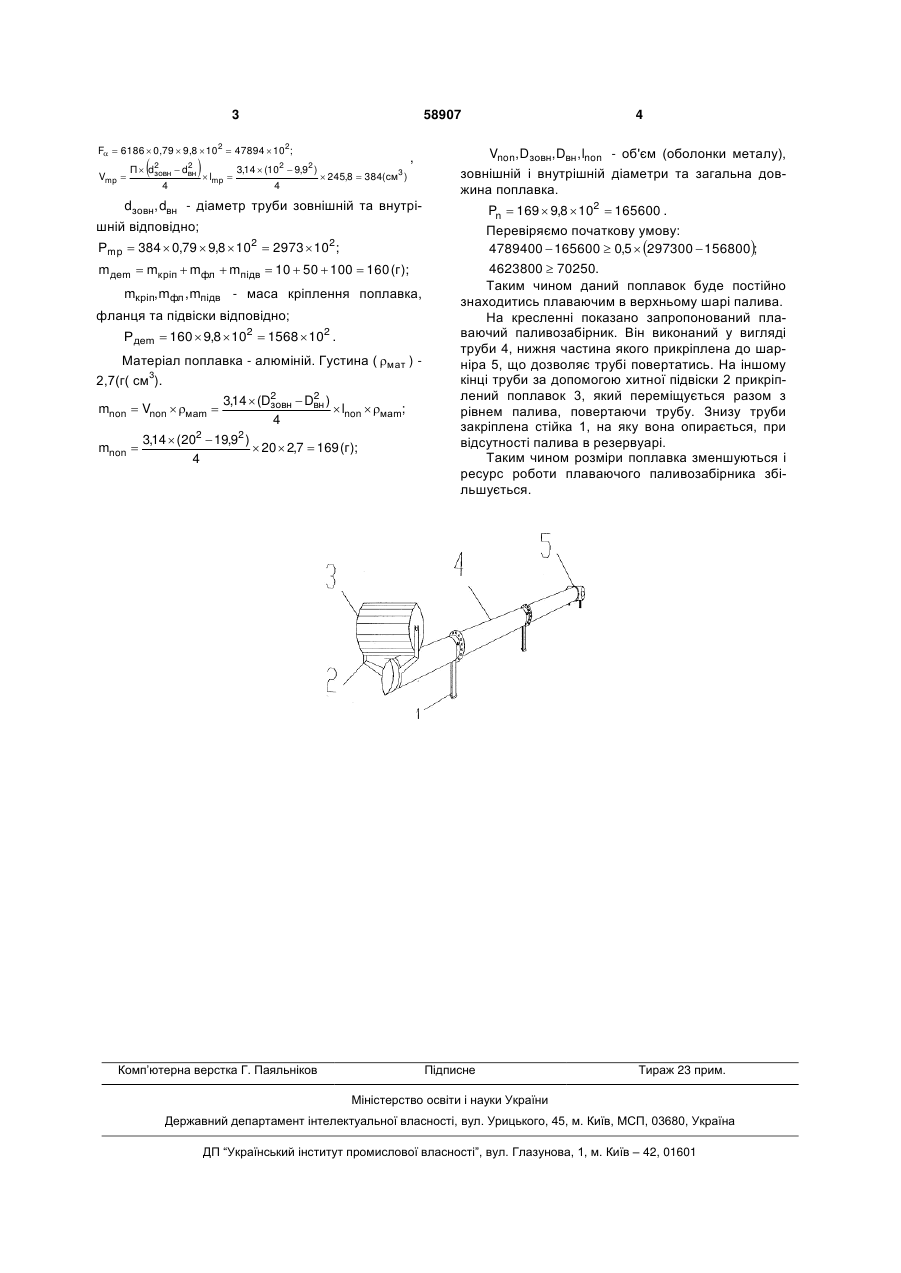

Пристрій плаваючого паливозабірника, який виконаний у вигляді труби, нижня частина якого прикріплена до шарніра з можливістю повороту труби, на іншому кінці труби за допомогою хитної підвіски прикріплений поплавок, який виконаний з можливістю переміщення разом з рівнем палива, повертаючи трубу, знизу труби закріплена стійка, на яку вона опирається, при відсутності палива в резервуарі, який відрізняється тим, що поплавок виконаний з алюмінію та пустотілим, крім того має меншу питому вагу за паливо. Галузь техніки корисної моделі - обладнання резервуарів. Відомі плаваючі паливозабірники для видачі авіаційних палив з резервуара включають поплавок. До недоліків існуючих плаваючих паливозабірників належить невеликий ресурс роботи поплавка, виконаного з пінопласту, який необхідно часто заміняти. В основу корисної моделі поставлено задачу удосконалення плаваючого паливозабірника. Для цього потрібно замінити поплавок на матеріал, що не піддається корозії, не тоне, наприклад алюмінієвий, який всередині виконаний пустотілим та заповнений повітрям. Поставлена задача вирішується тим, що пристрій плаваючого паливозабірника, який виконаний у вигляді труби, нижня частина якого прикріплена до шарніра з можливістю повороту труби, на іншому кінці труби за допомогою хитної підвіски прикріплений поплавок, який виконаний з можливістю переміщення разом з рівнем палива, повертаючи трубу, знизу труби закріплена стійка, на яку вона опирається, при відсутності палива в резервуарі, згідно з корисною моделлю, поплавок виконаний з алюмінію та пустотілим, крім того має меншу питому вагу за паливо. Тобто замінюється поплавок плаваючого паливозабірника на алюмінієвий пустотілий, що заповнений повітрям. Відрізняється зменшенням розміру (до 20  20 см, що в кілька разів менший за існуючий), завдяки пустотілій конструкції, заповненої повітрям. Для того, щоб поплавок постійно знаходився плаваючим в верхньому шарі палива, необхідно, щоб виконувалась умова: (F - Pn )  lmp,  0,5  lmp  (Pmp - Pдem ), вок, трубу та на всі деталі відповідно; F  Vпоп.пов  пал.  g; (13) діє на поплавок; Pn, Pmp, Pдеm - сила тяжіння, що діє на попла U F - виштовхуюча сила (сила Архімеда), що mnon , m деm - маса поплавка та деталей по плавка відповідно; g - прискорення вільного падіння; lmp - довжина труби; lmp  (H - h)  sin 70  (2768 - 150)  0,937  2458 (мм)  245,8 (см); H, h - висота резервуара (2768 мм) та установки ПРП від дна резервуара (150 мм). Vпоп.пов  2 П  Dвн 3,14  19,92  lпоп.пов   19,9  6186 4 4 (cм3); Dвн , lпоп.пов - внутрішній діаметр поплавка, де знаходиться повітря та довжина відповідно. (11) Vпоп.пов , Vmp - об'єм повітря в поплавку та трубі відповідно; пал. - густина палива (0,79 г( см3); UA Р деm  m деm  g; (19) Рn  mnon  g; 58907 Рmp  Vmp  пал.  g; 3 58907 F  6186  0,79  9,8  102  47894  102; Vmp    2 П  d2  dвн 3,14  (102  9,92 ) зовн  lmp   245,8  384(см3 ) 4 4 , dзовн, dвн - діаметр труби зовнішній та внутрішній відповідно; Рmp  384  0,79  9,8  102  2973  102; mдеm  mкріп  mфл  mпідв  10  50  100  160 (г ); mкріп, mфл , mпідв - маса кріплення поплавка, фланця та підвіски відповідно; Рдеm  160  9,8  102  1568  102 . Матеріал поплавка - алюміній. Густина ( мат ) 2,7(г( см3). 2 3,14  (D2  Dвн ) зовн mnon  Vnon  маm   lnon  маm; 4 3,14  (202  19,92 ) mnon   20  2,7  169 (г ); 4 Комп’ютерна верстка Г. Паяльніков 4 Vnon, Dзовн, Dвн , lnon - об'єм (оболонки металу), зовнішній і внутрішній діаметри та загальна довжина поплавка. Pn  169  9,8  102  165600 . Перевіряємо початкову умову: 4789400  165600  0,5  297300  156800; 4623800  70250. Таким чином даний поплавок буде постійно знаходитись плаваючим в верхньому шарі палива. На кресленні показано запропонований плаваючий паливозабірник. Він виконаний у вигляді труби 4, нижня частина якого прикріплена до шарніра 5, що дозволяє трубі повертатись. На іншому кінці труби за допомогою хитної підвіски 2 прикріплений поплавок 3, який переміщується разом з рівнем палива, повертаючи трубу. Знизу труби закріплена стійка 1, на яку вона опирається, при відсутності палива в резервуарі. Таким чином розміри поплавка зменшуються і ресурс роботи плаваючого паливозабірника збільшується. Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
