Самозапірний клапан

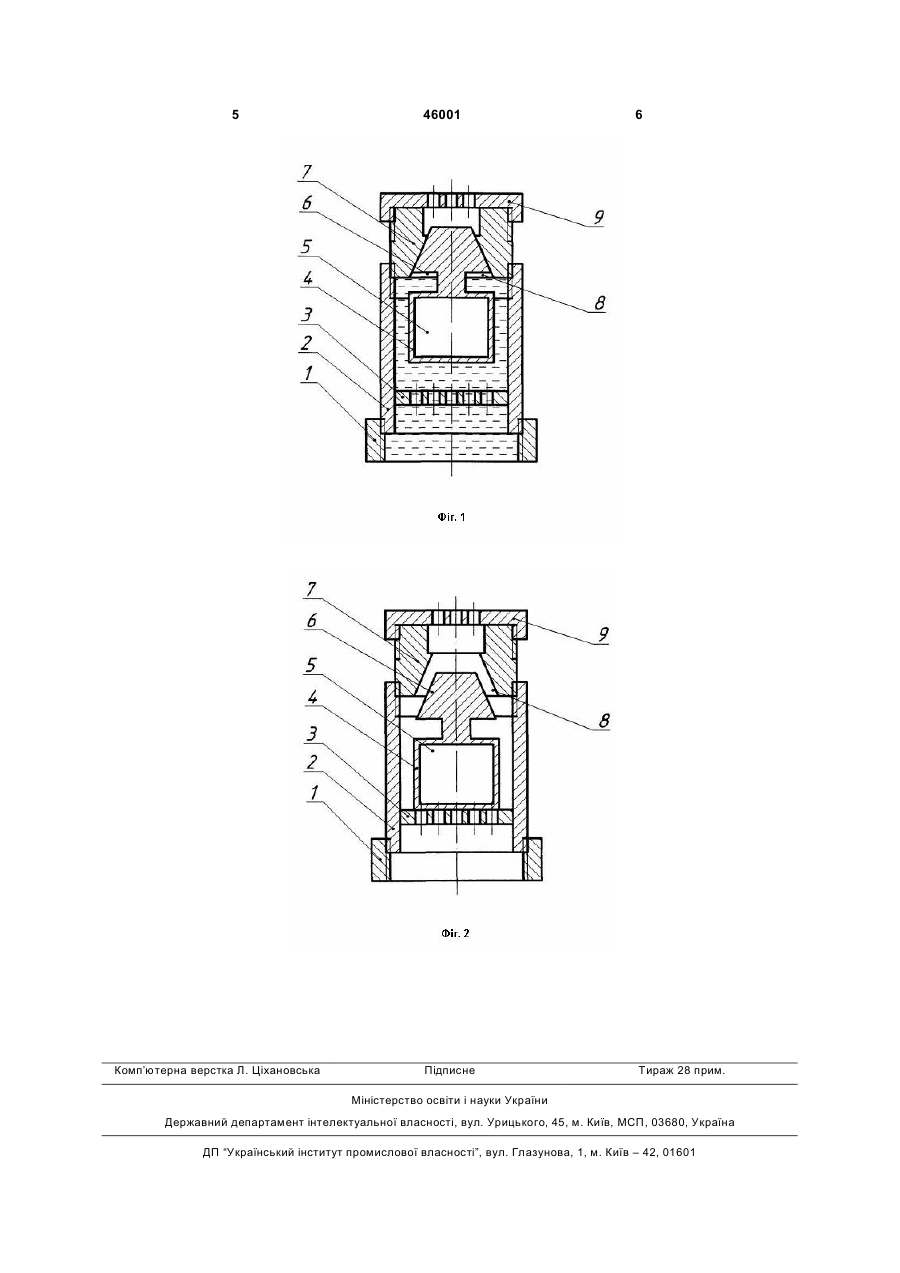

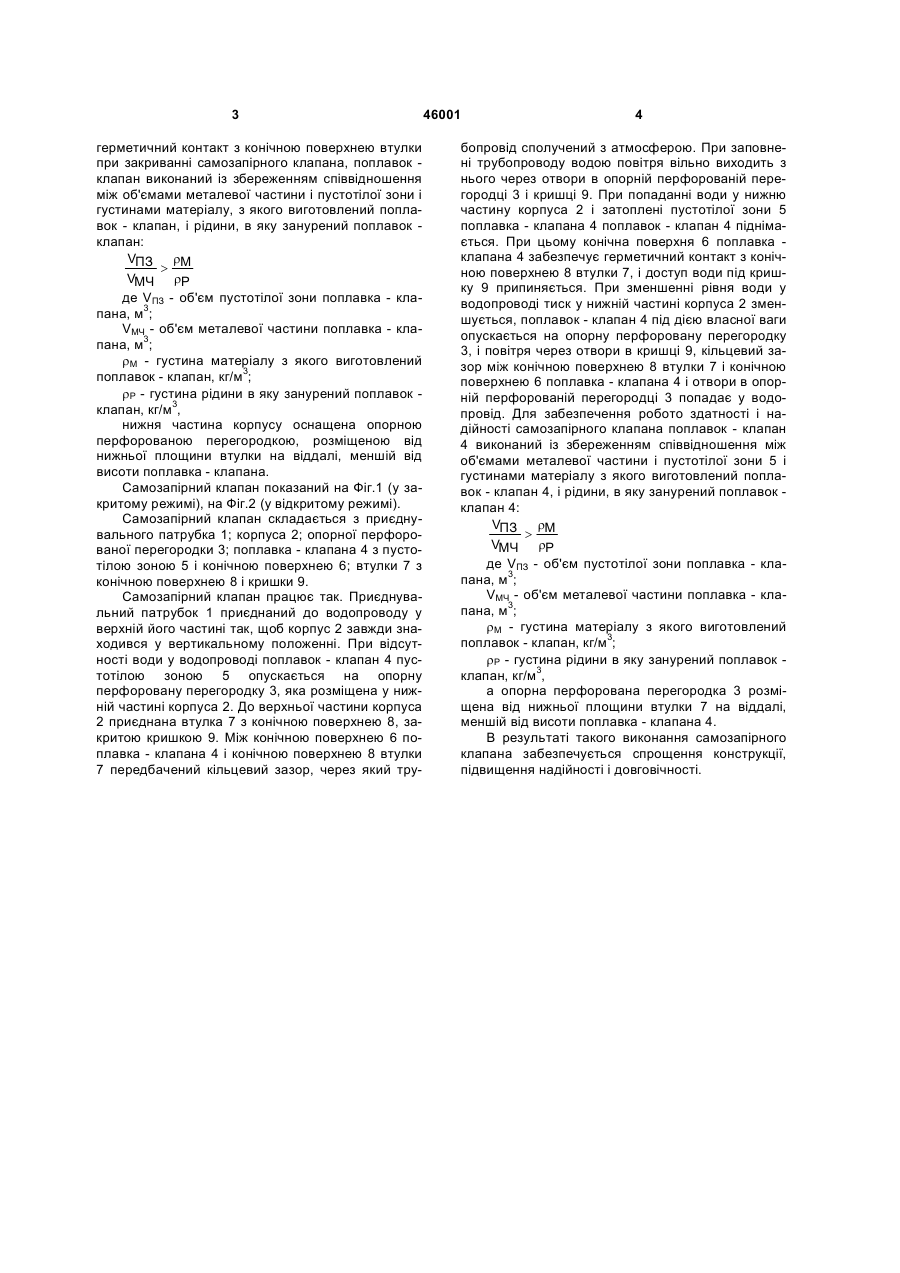

1. Самозапірний клапан, що містить під'єднувальний патрубок, корпус і кришку, який відрізняється тим, що верхня частина корпусу оснащена втулкою з конічною поверхнею, яка під час контакту з конічною поверхнею поплавка-клапана забезпечує герметичний контакт при закриванні самозапірного клапана. 2. Самозапірний клапан за п. 1, який відрізняється тим, що поплавок-клапан розділений на нижню і верхню частини, при цьому нижня частина виконана пустотілою, а верхня - конічною, завдяки чому поплавок-клапан піднімається вгору під час занурення в рідину нижньої пустотілої частини і забез U 2 (19) 1 3 герметичний контакт з конічною поверхнею втулки при закриванні самозапірного клапана, поплавок клапан виконаний із збереженням співвідношення між об'ємами металевої частини і пустотілої зони і густинами матеріалу, з якого виготовлений поплавок - клапан, і рідини, в яку занурений поплавок клапан: VПЗ rM > VМЧ rP де VПЗ - об'єм пустотілої зони поплавка - клапана, м3; VМЧ - об'єм металевої частини поплавка - клапана, м3; rМ - густина матеріалу з якого виготовлений поплавок - клапан, кг/м3; rР - густина рідини в яку занурений поплавок клапан, кг/м3, нижня частина корпусу оснащена опорною перфорованою перегородкою, розміщеною від нижньої площини втулки на віддалі, меншій від висоти поплавка - клапана. Самозапірний клапан показаний на Фіг.1 (у закритому режимі), на Фіг.2 (у відкритому режимі). Самозапірний клапан складається з приєднувального патрубка 1; корпуса 2; опорної перфорованої перегородки 3; поплавка - клапана 4 з пустотілою зоною 5 і конічною поверхнею 6; втулки 7 з конічною поверхнею 8 і кришки 9. Самозапірний клапан працює так. Приєднувальний патрубок 1 приєднаний до водопроводу у верхній його частині так, щоб корпус 2 завжди знаходився у вертикальному положенні. При відсутності води у водопроводі поплавок - клапан 4 пустотілою зоною 5 опускається на опорну перфоровану перегородку 3, яка розміщена у нижній частині корпуса 2. До верхньої частини корпуса 2 приєднана втулка 7 з конічною поверхнею 8, закритою кришкою 9. Між конічною поверхнею 6 поплавка - клапана 4 і конічною поверхнею 8 втулки 7 передбачений кільцевий зазор, через який тру 46001 4 бопровід сполучений з атмосферою. При заповнені трубопроводу водою повітря вільно виходить з нього через отвори в опорній перфорованій перегородці 3 і кришці 9. При попаданні води у нижню частину корпуса 2 і затоплені пустотілої зони 5 поплавка - клапана 4 поплавок - клапан 4 піднімається. При цьому конічна поверхня 6 поплавка клапана 4 забезпечує герметичний контакт з конічною поверхнею 8 втулки 7, і доступ води під кришку 9 припиняється. При зменшенні рівня води у водопроводі тиск у нижній частині корпуса 2 зменшується, поплавок - клапан 4 під дією власної ваги опускається на опорну перфоровану перегородку 3, і повітря через отвори в кришці 9, кільцевий зазор між конічною поверхнею 8 втулки 7 і конічною поверхнею 6 поплавка - клапана 4 і отвори в опорній перфорованій перегородці 3 попадає у водопровід. Для забезпечення робото здатності і надійності самозапірного клапана поплавок - клапан 4 виконаний із збереженням співвідношення між об'ємами металевої частини і пустотілої зони 5 і густинами матеріалу з якого виготовлений поплавок - клапан 4, і рідини, в яку занурений поплавок клапан 4: VПЗ rM > VМЧ rP де VПЗ - об'єм пустотілої зони поплавка - клапана, м3; VМЧ - об'єм металевої частини поплавка - клапана, м3; rМ - густина матеріалу з якого виготовлений поплавок - клапан, кг/м3; rР - густина рідини в яку занурений поплавок клапан, кг/м3, а опорна перфорована перегородка 3 розміщена від нижньої площини втулки 7 на віддалі, меншій від висоти поплавка - клапана 4. В результаті такого виконання самозапірного клапана забезпечується спрощення конструкції, підвищення надійності і довговічності. 5 Комп’ютерна верстка Л. Ціхановська 46001 6 Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
