Валковий подрібнювач кормів

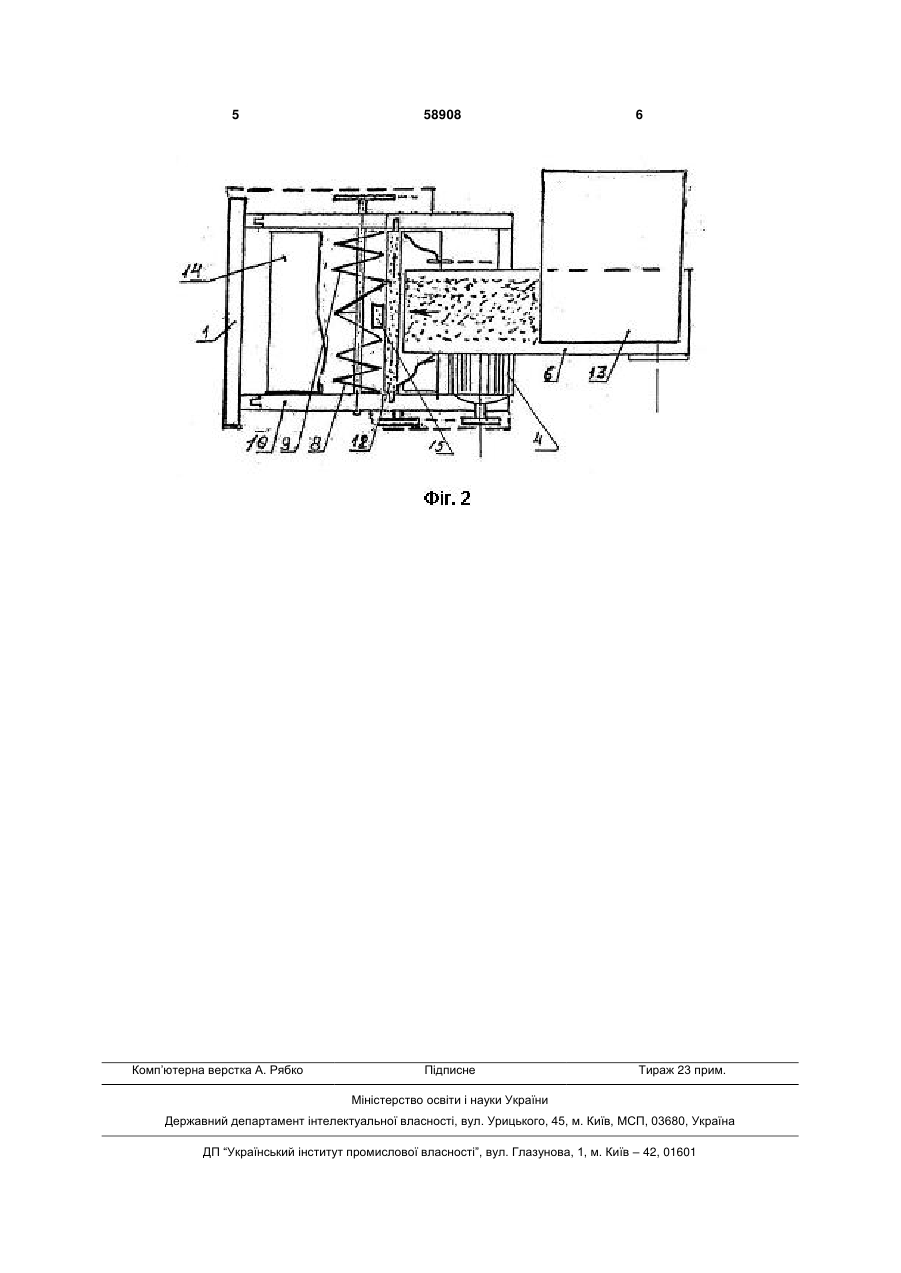

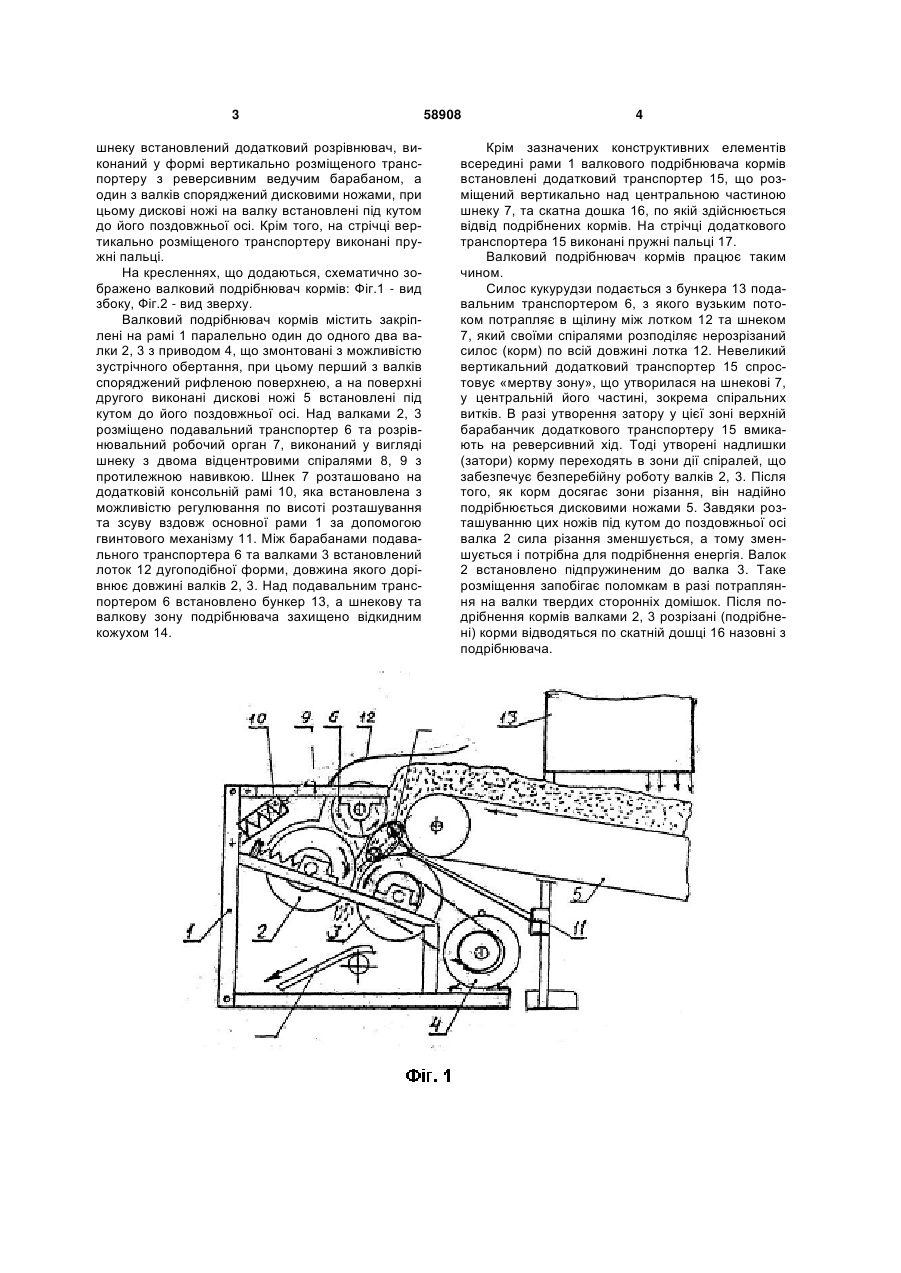

1. Валковий подрібнювач кормів, що містить раму та змонтовані на ній паралельно один до одного валки, а також встановлені у технологічній послідовності подавальний транспортер, лоток, розрізнювальний робочий орган, виконаний у вигляді шнека з розміщеними на ньому відцентрово двома спіралями з протилежною навивкою, при 3 шнеку встановлений додатковий розрівнювач, виконаний у формі вертикально розміщеного транспортеру з реверсивним ведучим барабаном, а один з валків споряджений дисковими ножами, при цьому дискові ножі на валку встановлені під кутом до його поздовжньої осі. Крім того, на стрічці вертикально розміщеного транспортеру виконані пружні пальці. На кресленнях, що додаються, схематично зображено валковий подрібнювач кормів: Фіг.1 - вид збоку, Фіг.2 - вид зверху. Валковий подрібнювач кормів містить закріплені на рамі 1 паралельно один до одного два валки 2, 3 з приводом 4, що змонтовані з можливістю зустрічного обертання, при цьому перший з валків споряджений рифленою поверхнею, а на поверхні другого виконані дискові ножі 5 встановлені під кутом до його поздовжньої осі. Над валками 2, 3 розміщено подавальний транспортер 6 та розрівнювальний робочий орган 7, виконаний у вигляді шнеку з двома відцентровими спіралями 8, 9 з протилежною навивкою. Шнек 7 розташовано на додатковій консольній рамі 10, яка встановлена з можливістю регулювання по висоті розташування та зсуву вздовж основної рами 1 за допомогою гвинтового механізму 11. Між барабанами подавального транспортера 6 та валками 3 встановлений лоток 12 дугоподібної форми, довжина якого дорівнює довжині валків 2, 3. Над подавальним транспортером 6 встановлено бункер 13, а шнекову та валкову зону подрібнювача захищено відкидним кожухом 14. 58908 4 Крім зазначених конструктивних елементів всередині рами 1 валкового подрібнювача кормів встановлені додатковий транспортер 15, що розміщений вертикально над центральною частиною шнеку 7, та скатна дошка 16, по якій здійснюється відвід подрібнених кормів. На стрічці додаткового транспортера 15 виконані пружні пальці 17. Валковий подрібнювач кормів працює таким чином. Силос кукурудзи подається з бункера 13 подавальним транспортером 6, з якого вузьким потоком потрапляє в щілину між лотком 12 та шнеком 7, який своїми спіралями розподіляє нерозрізаний силос (корм) по всій довжині лотка 12. Невеликий вертикальний додатковий транспортер 15 спростовує «мертву зону», що утворилася на шнекові 7, у центральній його частині, зокрема спіральних витків. В разі утворення затору у цієї зоні верхній барабанчик додаткового транспортеру 15 вмикають на реверсивний хід. Тоді утворені надлишки (затори) корму переходять в зони дії спіралей, що забезпечує безперебійну роботу валків 2, 3. Після того, як корм досягає зони різання, він надійно подрібнюється дисковими ножами 5. Завдяки розташуванню цих ножів під кутом до поздовжньої осі валка 2 сила різання зменшується, а тому зменшується і потрібна для подрібнення енергія. Валок 2 встановлено підпружиненим до валка 3. Таке розміщення запобігає поломкам в разі потрапляння на валки твердих сторонніх домішок. Після подрібнення кормів валками 2, 3 розрізані (подрібнені) корми відводяться по скатній дошці 16 назовні з подрібнювача. 5 Комп’ютерна верстка А. Рябко 58908 6 Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
