Пристрій для шліфування сферичних поверхонь
Номер патенту: 58955
Опубліковано: 26.04.2011
Автори: Білик Стефанія Григорівна, Івасечко Роман Романович, Квас Мирон Іванович, Гевко Ігор Богданович
Формула / Реферат
Пристрій для шліфування сферичних поверхонь, який містить приводний диск, який обертається з можливістю горизонтального і вертикального переміщення, привід, підпружинений плунжер, кульки, який відрізняється тим, що пристрій містить корпус, зверху до якого жорстко встановлений бункер з кульками, а знизу бункера виконано вікно для їх подачі в циліндр подавального механізму, який розміщений горизонтально і внутрішній отвір якого є у взаємодії з кульками, лівий кінець циліндра є відкритим для подачі кульок в зону різання, які є у взаємодії з п'єзоелектричними датчиками, які встановлені в діаметрально протилежних місцях отвору, а під кулькою, яка є у взаємодії з шліфувальним кругом, виконано вікно більшого діаметра, ніж зовнішній діаметр кульки, під цим вікном встановлена відкидна кришка на осі і підтиснута пружиною, яка є у взаємодії з дном циліндра і кінець якої під'єднаний до троса, який другим кінцем під'єднаний до пульта керування відомої конструкції (на кресленні не показано), а з правої сторони циліндра кульки підтиснуті плунжером з стискувальною пружиною, а з правого торця циліндра встановлений ноніус з шкалою заміру, який під'єднаний до аналого-цифрового підсилювача, комп'ютера і пульта керування.
Текст

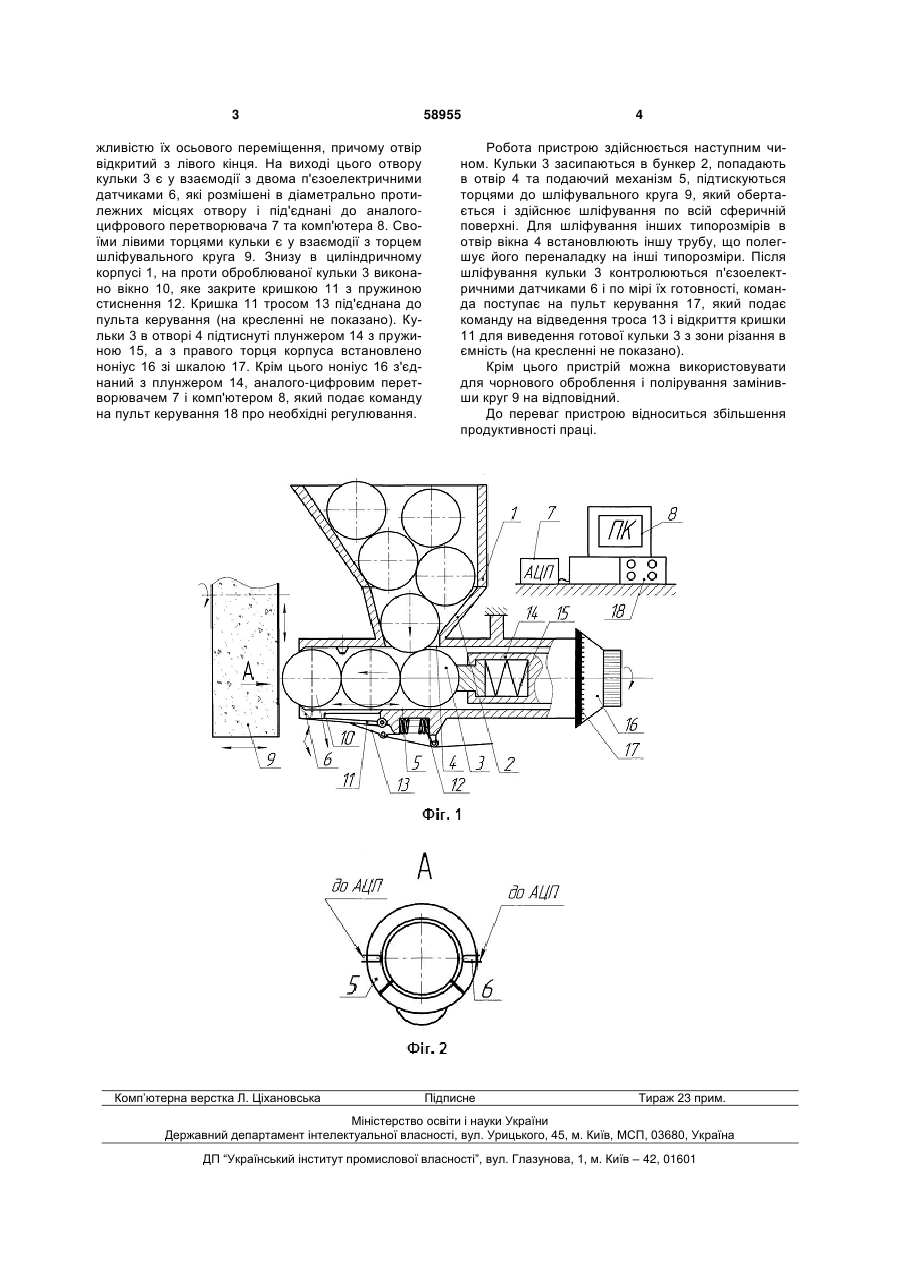

Пристрій для шліфування сферичних поверхонь, який містить приводний диск, який обертається з можливістю горизонтального і вертикального переміщення, привід, підпружинений плунжер, кульки, який відрізняється тим, що пристрій містить корпус, зверху до якого жорстко встановлений бункер з кульками, а знизу бункера виконано вікно для їх подачі в циліндр подаваль 3 жливістю їх осьового переміщення, причому отвір відкритий з лівого кінця. На виході цього отвору кульки 3 є у взаємодії з двома п'єзоелектричними датчиками 6, які розмішені в діаметрально протилежних місцях отвору і під'єднані до аналогоцифрового перетворювача 7 та комп'ютера 8. Своїми лівими торцями кульки є у взаємодії з торцем шліфувального круга 9. Знизу в циліндричному корпусі 1, на проти оброблюваної кульки 3 виконано вікно 10, яке закрите кришкою 11 з пружиною стиснення 12. Кришка 11 тросом 13 під'єднана до пульта керування (на кресленні не показано). Кульки 3 в отворі 4 підтиснуті плунжером 14 з пружиною 15, а з правого торця корпуса встановлено ноніус 16 зі шкалою 17. Крім цього ноніус 16 з'єднаний з плунжером 14, аналого-цифровим перетворювачем 7 і комп'ютером 8, який подає команду на пульт керування 18 про необхідні регулювання. Комп’ютерна верстка Л. Ціхановська 58955 4 Робота пристрою здійснюється наступним чином. Кульки 3 засипаються в бункер 2, попадають в отвір 4 та подаючий механізм 5, підтискуються торцями до шліфувального круга 9, який обертається і здійснює шліфування по всій сферичній поверхні. Для шліфування інших типорозмірів в отвір вікна 4 встановлюють іншу трубу, що полегшує його переналадку на інші типорозміри. Після шліфування кульки 3 контролюються п'єзоелектричними датчиками 6 і по мірі їх готовності, команда поступає на пульт керування 17, який подає команду на відведення троса 13 і відкриття кришки 11 для виведення готової кульки 3 з зони різання в ємність (на кресленні не показано). Крім цього пристрій можна використовувати для чорнового оброблення і полірування замінивши круг 9 на відповідний. До переваг пристрою відноситься збільшення продуктивності праці. Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюDevice for grinding spherical surfaces
Автори англійськоюKvas Myron Ivanovych, Ivasechko Roman Romanovych, Bilyk Stefania Hryhorivna, Hevko Ihor Bohdanovych
Назва патенту російськоюУстройство для шлифования сферических поверхностей
Автори російськоюКвас Мирон Иванович, Ивасечко Роман Романович, Билык Стефания Григорьевна, Гевко Игорь Богданович
МПК / Мітки
МПК: B24B 11/00
Мітки: поверхонь, пристрій, сферичних, шліфування
