Спосіб подрібнення зерна та пристрій для його реалізації

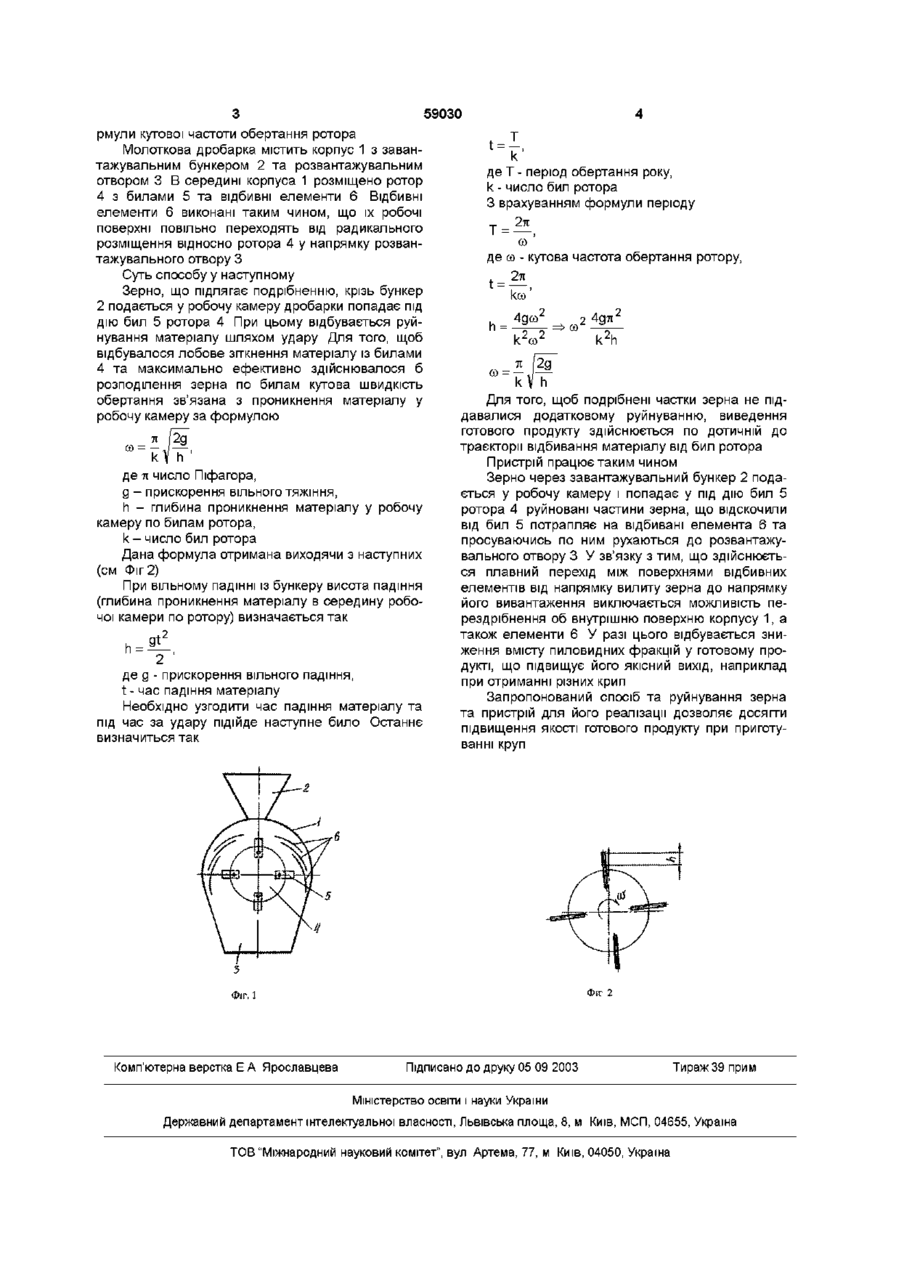

1 Спосіб подрібнення зерна ударом об била ротора з наступним виведенням продуктів дроблення із робочої зони, який відрізняється тим, що виведення здійснюється по дотичній до траєкторії відбивання матеріалу від бил ротора, при цьому кутова частота обертання ротора задається за формулою Винахід відноситься до техніки, що застосовується для здрібнення сільськогосподарських культур Відомий спосіб подрібнення зерна ударом об била з наступним виведенням продуктів дробління із робочої зони, що реалізований у молоткових дробарках [Кулаковский И В , Кирпичиков Ф С, Резник Е И Машини и оборудование для приготовления кормов Ч I Справочник - М Россельхозиздат, 1987] Недоліком відомого способу є перездрібнення матеріалу внаслідок багатократності ударного навантаження та неможливості своєчасного повного виведення продуктів дробління з робочої зони Відома молоткова дробарка, що містить, корпус із розвантажувальним отвором, ротор та відбиваючі елементи [Ас СССР №1414452, В02С 13/16] Недоліком даної дробарки є перездрібнення зерна Технічним завданням винаходу є удосконалення способу та пристрою для подрібнення зерна, в яких завдяки тому, що виведення продуктів дробління здійснюється по дотичній до траєкторії відбивання матеріалу від бил ротора та встановленій кутовій частоті обертання ротора і новому виконанню відбиваючих елементів досягається недопущення перездрібнення зерна та підвищен g - прискорення вільного падіння, h - глибина проникнення матеріалу у робочу камеру по билах ротора, k - число бил ротора 2 Пристрій для здійснення способу, що містить корпус із розвантажувальним отвором, ротор та відбивні елементи, який відрізняється тим, що відбивні елементи переходять від радіального розміщення відносно ротора до розвантажувального отвору ня якості готового продукту за рахунок своєчасного його виведення Поставлене завдання досягається там, що у способі здрібнення зерна ударом об біли ротора, з наступним виведенням готового продукту із робочої зони, згідно з винаходом виведення здійснюється по дотичній до траєкторії відбивання матеріалу від бил ротора, при цьому кутова частота обертання ротору задається за формулою де ті - число Піфагора, g - прискорення вільного тяжіння, h - глибина проникнення матеріалу у робочу камеру по билам ротора, k - число бил ротора, а в пристрої для здійснення способу, що містить корпус із розвантажувальним отвором, ротор та відбиваючі елементи, останні виконані повільно переходячими у напрямку від радіального до завантажувального отвору, що дозволяє не допустити перездрібнення зерна та забезпечити своєчасне виведення готового продукту і підвищити ефективність дробління На Фіг 1 показано пристрій для реалізацій даного способу у вигляді молоткової дробарки, на фіг 2 - розрахункова схема для знаходження фо О со о о> ю 59030 рмули кутової частоти обертання ротора Молоткова дробарка містить корпус 1 з завантажувальним бункером 2 та розвантажувальним отвором З В середині корпуса 1 розміщено ротор 4 з билами 5 та відбивні елементи 6 Відбивні елементи 6 виконані таким чином, що їх робочі поверхні повільно переходять від радикального розміщення відносно ротора 4 у напрямку розвантажувального отвору З Суть способу у наступному Зерно, що підлягає подрібненню, крізь бункер 2 подається у робочу камеру дробарки попадає під дію бил 5 ротора 4 При цьому відбувається руйнування матеріалу шляхом удару Для того, щоб відбувалося лобове зіткнення матеріалу із билами 4 та максимально ефективно здійснювалося б розподілення зерна по билам кутова швидкість обертання зв'язана з проникнення матеріалу у робочу камеру за формулою де ті число Піфагора, g - прискорення вільного тяжіння, h - глибина проникнення матеріалу у робочу камеру по билам ротора, k - число бил ротора Дана формула отримана виходячи з наступних (см Фіг 2) При вільному падінні із бункеру висота падіння (глибина проникнення матеріалу в середину робочої камери по ротору) визначається так п= де g - прискорення вільного падіння, t - час падіння матеріалу Необхідно узгодити час падіння матеріалу та під час за удару підійде наступне било Останнє визначиться так t=i, k де Т - період обертання року, k - число бил ротора З врахуванням формули періоду де с - кутова частота обертання ротору, о 2л t = h = kco 4gco2 2 4дл' k 2 co 2 Для того, щоб подрібнені частки зерна не піддавалися додатковому руйнуванню, виведення готового продукту здійснюється по дотичній до траєкторії відбивання матеріалу від бил ротора Пристрій працює таким чином Зерно через завантажувальний бункер 2 подається у робочу камеру і попадає у під дію бил 5 ротора 4 руйновані частини зерна, що відскочили від бил 5 потрапляє на відбивані елемента 6 та просуваючись по ним рухаються до розвантажувального отвору З У зв'язку з тим, що здійснюється плавний перехід між поверхнями відбивних елементів від напрямку вилиту зерна до напрямку його вивантаження виключається можливість перездрібнення об внутрішню поверхню корпусу 1, а також елементи 6 У разі цього відбувається зниження вмісту пиловидних фракцій у готовому продукті, що підвищує його якісний вихід, наприклад при отриманні різних крип Запропонований спосіб та руйнування зерна та пристрій для його реалізації дозволяє досягти підвищення якості готового продукту при приготуванні круп Фіг 2 Комп'ютерна верстка Е А Ярославцева Підписано до друку 05 09 2003 Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ТОВ "Міжнародний науковий комітет", вул Артема, 77, м Київ, 04050, Україна
