Спосіб графічної реконструкції

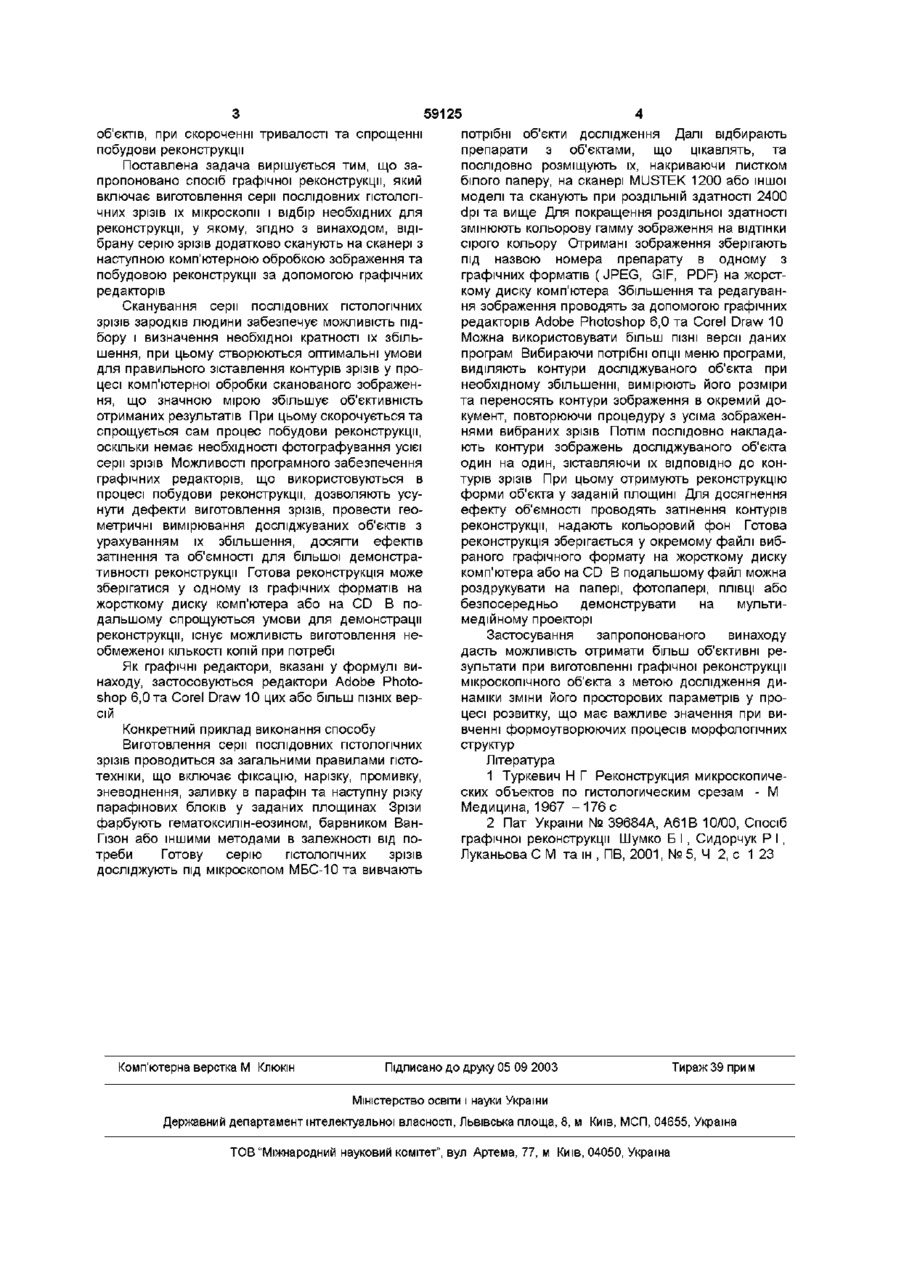

Спосіб графічної реконструкції, що включає виготовлення серії послідовних ГІСТОЛОГІЧНИХ зрізів, дослідження їх під світловим мікроскопом і відбір необхідних для реконструкції, який відрізняється тим, що вибрані зрізи додатково сканують на сканері з наступною комп'ютерною обробкою зображення та побудовою реконструкції за допомогою графічних редакторів лінії, а потім контури об'єкта, або постійно змінювати об'єктиви мікропроекційного апарата, що ускладнює процес побудови реконструкції Крім того, при цьому важко врахувати збільшення товщини зрізів, оскільки товщина листків паперу у більшості випадків не відповідає товщині зрізів Використання для побудови реконструкції паперу або інших матеріалів створює труднощі для тривалого зберігання реконструкцій, демонстративність яких із часом зменшується За прототип взято спосіб графічної реконструкції, який включає приготування сери ГІСТОЛОГІЧНИХ зрізів та оцінку їх шляхом перегляду під мікроскопом і додаткового фотографування цифровою камерою з наступним експортом оцифрованого зображення в пам'ять комп'ютера для комп'ютерної оцінки [2] Недоліком прототипу є те, що комп'ютерна обробка фотографічного зображення вимагає наявності спрямовуючих орієнтирів на зрізах для правильного їх зіставлення, а сам процес створення реконструкції ускладнюється використанням додаткової фотоапаратури, яка не завжди доступна Виготовлення великої КІЛЬКОСТІ фотографічних ЗНІМКІВ усієї сери зрізів при цьому суттєво збільшує вартість дослідження З метою усунення вищевказаних недоліків в основу винаходу поставлена задача розробити такий спосіб графічної реконструкції, у якому шляхом іншого принципу отримання зображення сери послідовних ГІСТОЛОГІЧНИХ зрізів створюються оптимальні умови для подальшого співставлення контурів зрізів і, ВІДПОВІДНО, до збільшення точності відтворення форми досліджуваних мікроскопічних ю ю 59125 об'єктів, при скороченні тривалості та спрощенні побудови реконструкції Поставлена задача вирішується тим, що запропоновано спосіб графічної реконструкції, який включає виготовлення серії послідовних ГІСТОЛОГІЧНИХ зрізів їх мікроскопи і відбір необхідних для реконструкції, у якому, згідно з винаходом, відібрану серію зрізів додатково сканують на сканері з наступною комп'ютерною обробкою зображення та побудовою реконструкції за допомогою графічних редакторів Сканування сери послідовних ГІСТОЛОГІЧНИХ зрізів зародків людини забезпечує можливість підбору і визначення необхідної кратності їх збільшення, при цьому створюються оптимальні умови для правильного зіставлення контурів зрізів у процесі комп'ютерної обробки сканованого зображення, що значною мірою збільшує об'єктивність отриманих результатів При цьому скорочується та спрощується сам процес побудови реконструкції, оскільки немає необхідності фотографування усієї сери зрізів Можливості програмного забезпечення графічних редакторів, що використовуються в процесі побудови реконструкції, дозволяють усунути дефекти виготовлення зрізів, провести геометричні вимірювання досліджуваних об'єктів з урахуванням їх збільшення, досягти ефектів затінення та об'ємності для більшої демонстративності реконструкції Готова реконструкція може зберігатися у одному із графічних форматів на жорсткому диску комп'ютера або на CD В подальшому спрощуються умови для демонстрації реконструкції, існує можливість виготовлення необмеженої КІЛЬКОСТІ копій при потребі Як графічні редактори, вказані у формулі винаходу, застосовуються редактори Adobe Photoshop 6,0 та Corel Draw 10 цих або більш ПІЗНІХ версій Конкретний приклад виконання способу Виготовлення сери послідовних ГІСТОЛОГІЧНИХ зрізів проводиться за загальними правилами пстотехніки, що включає фіксацію, нарізку, промивку, зневоднення, заливку в парафін та наступну різку парафінових блоків у заданих площинах Зрізи фарбують гематоксилін-еозином, барвником ВанГізон або іншими методами в залежності від потреби Готову серію ГІСТОЛОГІЧНИХ зрізів досліджують під мікроскопом МБС-10 та вивчають Комп'ютерна верстка М Клюкш потрібні об'єкти дослідження Далі відбирають препарати з об'єктами, що цікавлять, та послідовно розміщують їх, накриваючи листком білого паперу, на сканері MUSTEK 1200 або іншої моделі та сканують при роздільній здатності 2400 dpi та вище Для покращення роздільної здатності змінюють кольорову гамму зображення на ВІДТІНКИ сірого кольору Отримані зображення зберігають під назвою номера препарату в одному з графічних форматів (JPEG, GIF, PDF) на жорсткому диску комп'ютера Збільшення та редагування зображення проводять за допомогою графічних редакторів Adobe Photoshop 6,0 та Corel Draw 10 Можна використовувати більш ПІЗНІ версії даних програм Вибираючи потрібні опції меню програми, виділяють контури досліджуваного об'єкта при необхідному збільшенні, вимірюють його розміри та переносять контури зображення в окремий документ, повторюючи процедуру з усіма зображеннями вибраних зрізів Потім ПОСЛІДОВНО накладають контури зображень досліджуваного об'єкта один на один, зіставляючи їх ВІДПОВІДНО ДО контурів зрізів При цьому отримують реконструкцію форми об'єкта у заданій площині Для досягнення ефекту об'ємності проводять затінення контурів реконструкції, надають кольоровий фон Готова реконструкція зберігається у окремому файлі вибраного графічного формату на жорсткому диску комп'ютера або на CD В подальшому файл можна роздрукувати на папері, фотопапері, ПЛІВЦІ або безпосередньо демонструвати на мультимедійному проекторі Застосування запропонованого винаходу дасть можливість отримати більш об'єктивні результати при виготовленні графічної реконструкції мікроскопічного об'єкта з метою дослідження динаміки зміни його просторових параметрів у процесі розвитку, що має важливе значення при вивченні формоутворюючих процесів морфологічних структур Література 1 Туркевич Н Г Реконструкция микроскопических объектов по гистологическим срезам - М Медицина, 1967 - 1 7 6 с 2 Пат України № 39684А, А61В 10/00, Спосіб графічної реконструкції Шумко Б І , Сидорчук Р І , Луканьова C M та ш , ПВ, 2001, № 5, Ч 2, с 1 23 Підписано до друку 05 09 2003 Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ТОВ "Міжнародний науковий комітет", вул Артема, 77, м Київ, 04050, Україна
